Магнитопорошковый контроль

Выбор между этими двумя техниками зависит от магнитных свойств материала детали. Способ приложенного поля подразумевает нанесение магнитного порошка или суспензии непосредственно в момент воздействия намагничивающего устройства. Этот метод считается универсальным и самым чувствительным, так как позволяет выявлять дефекты даже в магнитомягких сталях, которые не удерживают магнетизм после выключения прибора.

Способ остаточной намагниченности применяется только для магнитотвердых материалов, способных сохранять магнитный поток в своей структуре длительное время. В этом случае деталь сначала намагничивают, затем вынимают из установки и только после этого обрабатывают индикатором.

Второй метод удобен для массового контроля мелких деталей в лабораторных условиях, однако он требует строгого соблюдения регламента по времени между намагничиванием и осмотром, чтобы избежать естественного ослабления поля.

Состояние поверхности металла напрямую определяет порог чувствительности метода и вероятность появления ложных индикаций. На грубо обработанных деталях со следами резца или литейным облоем частицы порошка могут механически застревать в неровностях рельефа даже при отсутствии дефектов. Это создает так называемый фоновый шум, который маскирует реальные трещины.

Согласно нормативным требованиям для достижения высокого класса чувствительности поверхность должна иметь шероховатость не более 40 микрон. Если металл покрыт глубокой окалиной или рыхлой ржавчиной, контроль становится невозможным, так как магнитный поток будет рассеиваться в слое загрязнений, не доходя до индикаторного порошка.

Качественная подготовка поверхности путем шлифования или пескоструйной очистки является обязательным условием для получения достоверной дефектограммы и исключения неоправданной отбраковки годных изделий.

Циркулярное намагничивание создается путем пропускания электрического тока непосредственно через саму деталь или через проводник, продетый сквозь ее центральное отверстие. Магнитные силовые линии в этом случае замыкаются внутри металла по кругу, не выходя наружу.

Этот способ считается идеальным для обнаружения продольных дефектов, которые ориентированы параллельно направлению тока. Силовые линии пересекают такие трещины под прямым углом, что создает максимальный поток рассеяния и четкий индикаторный рисунок из порошка.

Циркулярный метод широко применяется для контроля валов, осей, труб и дисков. Его главное преимущество - отсутствие внешнего магнитного поля, что минимизирует прилипание порошка к торцам детали. Но для поиска поперечных трещин этот метод бесполезен, поэтому его часто комбинируют с полюсным намагничиванием для обеспечения всесторонней проверки изделия.

В отечественной практике принято разделять контроль на три основных класса чувствительности: А, Б и В.

Класс А самый высокий, предназначен для выявления микроскопических трещин с шириной раскрытия от 2 микрон и глубиной до 50 микрон. Такие требования предъявляют к критически важным деталям авиации и атомной энергетики.

Класс Б считается средним и позволяет находить дефекты шириной от 10 микрон, что стандартно для большинства отраслей общего машиностроения. Класс В ориентирован на поиск более крупных повреждений шириной от 25 микрон.

Выбор класса диктует требования к качеству подготовки поверхности, освещенности зоны осмотра и характеристикам используемых магнитных индикаторов. Чем выше класс, тем более жесткие условия предъявляют к вязкости суспензии и напряженности магнитного поля, создаваемого дефектоскопом.

Люминесцентные порошки содержат специальные добавки, которые светятся ярким желто-зеленым цветом при облучении ультрафиолетовым светом. Основное преимущество этой технологии заключается в создании экстремально высокого контраста.

Глаз гораздо острее реагирует на светящиеся точки на темном фоне, чем на черные крупицы на серой стали. Это позволяет обнаруживать мельчайшие трещины, которые при обычном освещении были бы пропущены из-за визуального шума или усталости оператора.

Люминесцентный контроль незаменим при осмотре деталей со сложной геометрией, внутренних резьб и зон с ограниченным доступом. Хотя этот метод требует использования УФ-ламп и затемнения рабочего места, он обеспечивает максимальную достоверность результатов и позволяет достичь высшего класса чувствительности при массовом контроле ответственной продукции.

Остаточное магнитное поле в деталях может привести к серьезным проблемам при их дальнейшей эксплуатации. Намагниченные части механизмов притягивают металлическую стружку и продукты износа, которые работают как абразив и быстро разрушают поверхности трения и подшипники. Кроме того, остаточный магнетизм может вызвать отклонение дуги при последующей сварке или повлиять на работу навигационных приборов и высокочувствительной электроники.

Для снятия поля деталь помещают в соленоид, через который пропускают переменный ток с постепенным уменьшением его силы до нуля. Также применяется метод многократного перемагничивания с убывающей амплитудой. Контроль качества размагничивания проводится специальным прибором - магнитометром.

Если уровень остаточного поля не превышает установленных норм, деталь считается безопасной для сборки и может быть отправлена на финишные операции обработки или упаковки.

Сварные швы - зона повышенной сложности для магнитного контроля из-за неравномерности структуры металла и сложного рельефа поверхности. Резкие переходы от шва к основному металлу могут создавать конструкционные потоки рассеяния, которые имитируют трещины и вводят специалиста в заблуждение. Кроме того, различие магнитных свойств наплавленного металла и основного проката часто приводит к появлению ложных индикаторных линий на границе их сплавления.

Для качественной проверки сварки требуется тщательное удаление чешуйчатости и брызг металла. Наиболее эффективным здесь считается использование электромагнитных клещей, которые позволяют намагничивать короткие участки шва в разных направлениях. Это гарантирует выявление как продольных, так и поперечных трещин в корне шва и околошовной зоне, обеспечивая надежность строительных и мостовых металлоконструкций.

Ложные индикации при магнитном контроле часто возникают в местах резкого изменения геометрии детали: на острых кромках, в пазах или в местах перехода диаметров. На этих участках магнитные силовые линии естественным образом выходят на поверхность, притягивая порошок и создавая рисунок, похожий на трещину.

Чтобы отличить такой эффект от реального дефекта, специалист может изменить направление намагничивающего поля. Ложная индикация, вызванная геометрией, обычно сохраняет свою форму, тогда как реальная трещина лучше всего проявляется при пересечении ее полем под углом, близким к 90 градусам. Опытный эксперт также обращает внимание на характер скопления частиц: реальная трещина дает четкую и резкую линию, в то время как геометрические помехи выглядят более размытыми.

В спорных случаях деталь подвергается дополнительному осмотру с использованием лупы или повторному контролю после легкого сглаживания острой кромки.

Резьба - сложный объект для контроля из-за глубоких впадин и острых вершин, где постоянно возникают ложные скопления порошка. Однако именно в корнях резьбы чаще всего зарождаются усталостные трещины, способные привести к внезапному разрушению болтов или шпилек. Для качественной проверки резьбовых поверхностей рекомендуется использовать только мокрый способ с применением мелкодисперсных люминесцентных суспензий.

Жидкая основа позволяет частицам легко проникать в глубокие витки и вымывать лишний порошок с вершин резьбы, оставляя четкие индикации только в местах реальных разрывов металла. Применение центрального проводника для намагничивания полых шпилек помогает выявлять продольные трещины, а использование соленоида - поперечные.

После контроля резьбу необходимо очистить особенно тщательно, так как остатки магнитной пасты могут застыть в витках и помешать качественной затяжке соединения при сборке узла.

Контроль через краску или гальваническое покрытие допустим, но имеет жесткие ограничения по толщине слоя. Согласно государственным стандартам достоверное обнаружение дефектов возможно, если толщина немагнитного покрытия не превышает 50 микрон.

Слой краски работает как воздушный зазор, который значительно ослабляет магнитные поля рассеяния от трещин. Если покрытие толще, чувствительность метода резко падает, и мелкие трещины становятся невидимыми для порошка. Для контроля окрашенных конструкций, например, мостовых ферм или опор, часто применяют специальные приборы для замера толщины покрытия перед началом дефектоскопии.

Если слой превышает норму, его необходимо локально удалить в зоне осмотра. Важно помнить, что наличие рыхлой или отслаивающейся краски полностью исключает возможность контроля, так как порошок будет скапливаться под слоем покрытия, не формируя понятного индикаторного рисунка.

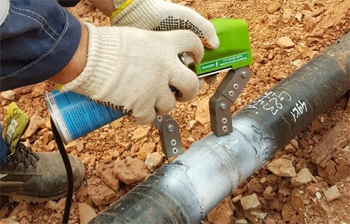

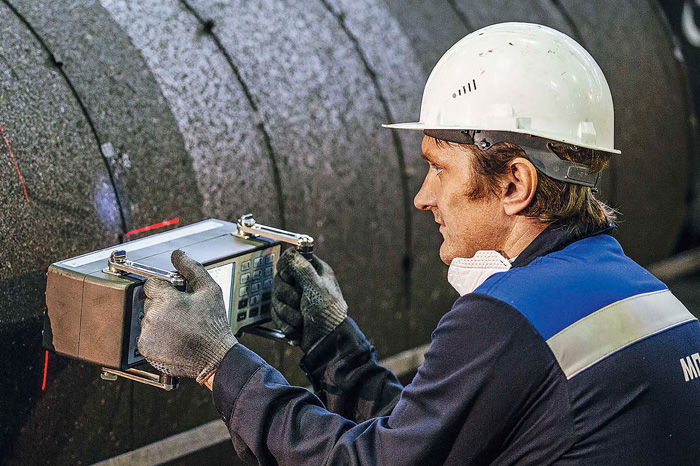

Для работы на открытых площадках или внутри строящихся объектов наиболее эффективны портативные электромагнитные клещи или переносные дефектоскопы на постоянных магнитах.

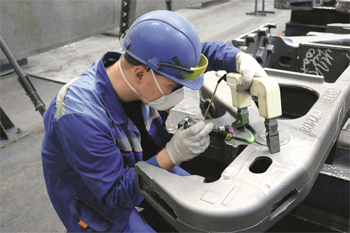

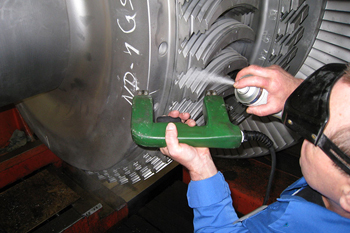

Электромагнитные клещи позволяют создавать сильное регулируемое поле и работать как в режиме переменного, так и постоянного тока. Они компактны и позволяют специалисту легко перемещаться вдоль длинных сварных швов или крупных литых рам.

Для объектов, где отсутствует электроснабжение или запрещено использование искрящего оборудования, применяют мощные блоки из редкоземельных магнитов. При работе с крупногабаритными деталями важно соблюдать достаточный нахлест зон намагничивания, чтобы избежать появления «слепых зон» между установками прибора.

Использование гибких кабелей-соленоидов также позволяет эффективно намагничивать трубы большого диаметра и сложные опорные узлы мостов и эстакад.

Магнитная суспензия представляет собой смесь носителя и индикаторных частиц, свойства которой напрямую влияют на чистоту фона и яркость рисунка дефекта. Носитель, будь то вода или легкое масло, должен обладать низкой вязкостью, чтобы не препятствовать быстрому движению частиц к местам рассеяния поля. При использовании водной основы в состав обязательно добавляют антикоррозионные присадки и смачивающие вещества, обеспечивающие ровное покрытие металла без образования капель.

Важный параметр - концентрация порошка: она проверяется с помощью специальной колбы-центрифуги. Слишком высокая концентрация создаст грязный фон, а слишком низкая сделает индикации бледными и нечитаемыми. Суспензия должна регулярно перемешиваться в процессе работы, чтобы избежать седиментации частиц. Чистота состава также критична: попадание масла или пыли в ванну дефектоскопа снижает чувствительность метода и требует полной замены расходных материалов.

Магнитопорошковый метод уникален тем, что в отличие от капиллярного контроля он способен обнаруживать дефекты, не имеющие выхода на поверхность. Но его возможности по глубине проникновения ограничены физикой магнитного поля. Достоверное выявление подповерхностных трещин или газовых пузырей возможно на глубине не более 2-3 мм от поверхности.

Чем глубже залегает дефект, тем более размытым и нечетким становится индикаторный след из порошка. Для поиска таких скрытых изъянов предпочтительнее использовать постоянный или выпрямленный ток, так как переменный ток из-за скин-эффекта концентрируется только в самом верхнем слое металла.

Следует помнить, что для обнаружения глубоких внутренних дефектов магнитопорошковый метод не подходит. В этих случаях его необходимо дополнять ультразвуковой дефектоскопией или радиографическим контролем, способными просвечивать металл на всю его толщину.
