Маркировка плазмой

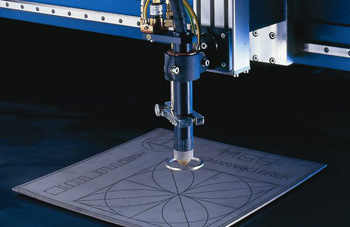

Глубина проникновения дуги в металл зависит от силы тока и скорости перемещения горелки. При маркировке оператор устанавливает минимальные значения тока в диапазоне от 5 до 20 А. Это позволяет плавить только поверхностный слой без риска сквозного прожога заготовки. ЧПУ-система ведет плазмотрон по траектории со скоростью до 8000 мм в минуту. Такой темп исключает избыточное накопление тепла в одной точке и сохраняет четкость линий.

Второй важный фактор - расстояние от сопла до поверхности металла. Автоматический регулятор высоты поддерживает зазор в пределах 1-2 мм на протяжении всего цикла. Стабильная дистанция гарантирует одинаковую ширину штриха на разных участках детали. Если поднять горелку выше, дуга начинает рассеиваться. Это приводит к получению широких и неглубоких знаков с размытыми краями. Слишком низкая посадка сопла может вызвать прилипание брызг расплава к инструменту.

Система управления газом также влияет на итоговый рельеф. Инженеры подбирают давление плазмообразующей смеси для мягкого воздействия на расплав. При правильных настройках плазма выдувает небольшое количество материала и создает аккуратную канавку.

Для маркировки углеродистых сталей чаще применяют сжатый воздух или азот. Азот создает чистую и ровную линию без образования темных оксидов вокруг знаков. Это упрощает последующую окраску или гальваническую обработку изделий. Воздух обходится дешевле, но содержит кислород, который вызывает небольшое потемнение кромок реза. Хотя для большинства промышленных задач такая разница в цвете не имеет значения.

При работе с нержавеющей сталью специалисты выбирают смеси на основе аргона или водорода. Эти газы предотвращают выгорание хрома в зоне термического воздействия. Поверхность маркировки остается блестящей и сохраняет антикоррозийные свойства. Аргон делает дугу более стабильной и тонкой, что важно для нанесения мелких шрифтов. Отсутствие окалины позволяет сразу передавать детали на следующий этап сборки без дополнительной механической зачистки.

Давление газа в системе должно оставаться стабильным в течение всей смены. Пульсации потока приводят к дрожанию плазменного столба и искажению геометрии букв. Современные консоли управления газом автоматически корректируют расход состава в зависимости от выбранного режима.

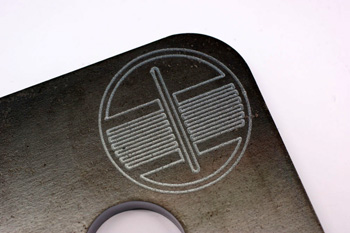

Плазменный луч создает на металле ощутимый рельеф глубиной до 0.5 мм. Слой порошковой краски обычно имеет толщину от 60 до 120 мкм. Полимерный порошок равномерно заполняет углубления, но не перекрывает их полностью. Контуры символов остаются видимыми сквозь покрытие за счет игры света и тени.

Для повышения читаемости текста на окрашенных поверхностях инженеры рекомендуют использовать жирные шрифты без засечек. Тонкие линии могут «заплывать» краской, что затрудняет сканирование QR-кодов. Ширина канавки должна составлять минимум 0.8-1 мм. Глубокий рельеф гарантирует сохранность информации при нанесении нескольких слоев грунта и лака. Маркировка становится неотъемлемой частью заготовки и не отслаивается вместе с полимерной пленкой.

На некоторых производствах используют метод контрастной заливки. Сначала плазмотрон наносит надписи, затем маляры покрывают деталь основным цветом. После высыхания углубления можно заполнить краской другого оттенка. Это создает вечный и очень заметный рисунок для важных узлов оборудования.

Главное отличие заключается в конструкции сопла и настройках источника питания. Маркировочное сопло имеет меньший диаметр выходного отверстия для формирования очень узкой дуги. Это позволяет уменьшить пятно контакта с металлом до 0.5-0.8 мм. Резак же выдает мощный поток плазмы для разделения толстых листов. Использование стандартного режущего сопла для маркировки приведет к получению грубых и некрасивых линий.

Источник тока для маркировки должен стабильно работать на сверхнизких значениях мощности. Обычные аппараты для плазменной резки часто имеют порог срабатывания от 20-30 А. Специализированные маркеры поддерживают дугу при 5-10 А без затухания. Это исключает передачу лишней энергии заготовке. Плавный розжиг и быстрое гашение дуги позволяют наносить прерывистые линии и сложные точечные рисунки.

Блок ЧПУ координирует работу обоих инструментов на одном станке. Оператор может запрограммировать резку контура детали мощным плазмотроном и нанесение номера детали легким маркером.

Ресурс расходных материалов при маркировке в 3-4 раза превышает показатели при стандартной резке. Низкая сила тока меньше изнашивает медное сопло и циркониевую вставку электрода. В среднем один комплект расходников выдерживает от 1000 до 1500 циклов розжига. Постепенное обгорание кромок сопла приводит к расширению дуги. Маркировка становится шире, а буквы теряют былую четкость.

Чистота охлаждающей жидкости и плазмообразующего газа напрямую влияет на срок службы деталей. Масляный туман или влага в воздухе вызывают короткие замыкания внутри плазмотрона. Это мгновенно разрушает сопло и может повредить изоляцию головки. Установка качественных фильтров-осушителей продлевает жизнь расходных материалов на 20-30%.

Автоматизированные системы контроля учитывают количество проколов и время работы дуги. Программа заранее предупреждает оператора о необходимости замены элементов.

Плазменная маркировка создает очень узкую зону термического влияния шириной до 1.5 мм. За счет высокой скорости перемещения луча основной металл не успевает прогреться до критических температур. Кристаллическая решетка нержавейки на расстоянии 2 мм от линии сохраняет свои исходные свойства. Это исключает появление зон хрупкости или потерю вязкости материала в месте нанесения надписи.

Но в самой канавке происходит локальное выгорание легирующих элементов. Хром и никель окисляются под действием высокой температуры плазменного столба. Для защиты от коррозии в этой точке инженеры применяют инертные газы — аргон или азот высокой чистоты. Они создают защитный купол вокруг дуги и вытесняют кислород. Поверхность штриха остается пассивной и не вступает в реакцию с влагой воздуха.

При работе с тонкими листами до 1 мм существует риск появления цветов побежалости. Это тонкая оксидная пленка, которая меняет цвет металла вокруг надписи. Ее легко удаляют методом химической пассивации или легкой механической полировки.

Минимальная высота символов при плазменной маркировке - около 4-6 мм. Толщина линии в 0.6-0.8 мм накладывает ограничения на детализацию мелких элементов. При попытке нанести буквы размером 2-3 мм дуга просто сожжет внутренние перемычки знаков. Текст превратится в нечитаемые пятна расплавленного металла.

Для повышения читаемости мелких кодов специалисты используют специальные шрифты с увеличенным межсимвольным интервалом. Это предотвращает слияние соседних линий при небольших колебаниях дуги. Качество реза напрямую зависит от точности приводов станка ЧПУ. Плавное движение без рывков позволяет получать ровные окружности и острые углы.

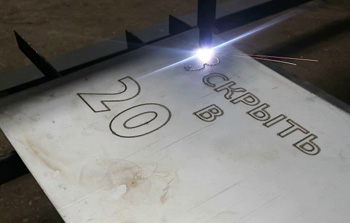

На толстостенных трубах и балках часто наносят крупные знаки высотой 20-50 мм. Такие надписи хорошо видны с большого расстояния даже в условиях цеха или строительной площадки.

Плазменная дуга обладает высокой проникающей способностью и легко проходит сквозь слой окалины. В отличие от лазера, который отражается от загрязнений, плазма мгновенно испаряет ржавчину в точке контакта. Это позволяет маркировать листы сразу после их поступления с металлургического комбината. Предварительная очистка всей площади заготовки обычно не требуется.

Однако толстый слой рыхлой ржавчины может загрязнять сопло плазмотрона продуктами горения. Летящие искры и шлам сокращают ресурс расходных материалов. Для получения идеального качества линий мастера рекомендуют провести локальную зачистку места маркировки металлической щеткой. Так можно убрать крупные чешуйки оксидов и обеспечить лучший электрический контакт.

Масляная пленка или следы смазки на металле также не являются препятствием для плазмы. Температура луча в 20 000 °C моментально выжигает органические загрязнения.

Тонколистовой прокат толщиной 0.5-1.5 мм чувствителен к точечному нагреву. Для предотвращения коробления инженеры применяют импульсный режим работы источника. Энергия подается короткими всплесками, что снижает общую тепловую нагрузку на деталь. Металл успевает остывать в промежутках между ударами дуги. Это сохраняет идеальную плоскостность листа без появления «волн» и деформаций.

Высокая скорость перемещения горелки также способствует сохранению геометрии. Чем быстрее движется плазмотрон, тем меньше тепла передается вглубь материала. Современные станки ЧПУ поддерживают ускорение до 10-15 м в секунду на холостых ходах.

Принудительное охлаждение зоны обработки сжатым воздухом или водяным туманом эффективно отводит лишнюю энергию. Поток газа моментально остужает края штриха сразу после прохода плазмы.

Этот метод используют при нанесении плотных узоров или длинных текстов на тонкую нержавейку. В результате заготовка остается холодной на ощупь сразу после окончания цикла. Такой подход гарантирует точность размеров готовой продукции.

Медь обладает экстремально высокой теплопроводностью и отражающей способностью. Плазменная дуга эффективно преодолевает эти барьеры за счет концентрации огромной энергии в малом объеме. В отличие от многих типов лазеров, плазма стабильно плавит медь на низких токах, что помогает наносить четкие идентификационные номера на токоведущие шины и детали электротехнических устройств. Цвет линии получается темно-красным или коричневым.

Для защиты меди от активного окисления при нагреве используют чистый азот. Он предотвращает появление рыхлой черной окалины, которая может ухудшить электрический контакт. Азотная среда сохраняет гладкость стенок канавки и четкость контуров. Это важно для сохранения проектного сечения шины при глубокой маркировке.

Скорость маркировки медных изделий обычно ниже по сравнению со сталью. Это связано с необходимостью поддержания стабильной ванны расплава при быстром отводе тепла в стороны.

Затраты на внедрение плазменной маркировки в 3-5 раз ниже стоимости лазерного оборудования аналогичного класса. Технология позволяет использовать уже имеющиеся на предприятии станки для раскроя металла. Достаточно доукомплектовать плазмотрон специальным соплом или установить дополнительный блок маркировки. Расходные материалы недороги и доступны у многих поставщиков.

Эксплуатационные расходы на плазму состоят из затрат на электроэнергию, сжатый воздух и замену сопел. Лазерные системы требуют дорогостоящего сервиса оптических головок и чистки линз. Плазменный маркер работает в условиях сильной запыленности и не боится вибраций цеха. Это делает его идеальным выбором для заводов тяжелого машиностроения и заготовительных участков. Срок окупаемости системы при полной загрузке составляет от 6 до 12 месяцев.

Высокая производительность плазмы позволяет обрабатывать большие партии крупногабаритных листов. Нет необходимости перемещать тяжелые плиты на отдельный участок гравировки. Все операции проходят на одном рабочем столе за один цикл загрузки. Это экономит время на логистике внутри цеха.

Процесс плазменной маркировки сопровождается выделением паров металла и оксидов газов. Температура дуги испаряет не только основной материал, но и возможные покрытия: цинк, краску или масло. В воздух попадают мелкодисперсные частицы, которые могут быть опасны для органов дыхания. Поэтому работа оборудования без мощной системы вытяжной вентиляции запрещена правилами техники безопасности.

Обычно используют столы с зональной вытяжкой, которая включается только под кареткой. Для очистки выбрасываемого воздуха применяют картриджные фильтры с системой автоматической очистки. Они задерживают до 99.9% сухой пыли и возвращают очищенный воздух в помещение или выводят его на улицу.

Регулярная замена фильтрующих элементов обеспечивает стабильную тягу и чистоту в цеху. При маркировке оцинкованной стали требуется установка дополнительных угольных фильтров для нейтрализации паров цинка. Это защищает персонал от профессиональных заболеваний.
