Модернизация оборудования

Обновление существующего парка техники становится оправданным, когда станина и массивные литые детали сохранили геометрию и жесткость. Стоимость глубокой переработки агрегата обычно составляет от 30% до 50% от цены аналогичной новой машины, что позволяет значительно сэкономить оборотные средства предприятия.

Когда на производстве стоят уникальные крупногабаритные станки, их замена требует демонтажа стен или перекрытий цеха, потому что современные аналоги могут иметь другие габариты. Реновация исключает капитальные затраты, так как все работы часто выполняют на месте без перемещения станка с фундамента. Если база оборудования выполнена из качественного чугуна, она лучше гасит вибрации по сравнению с легкими сварными конструкциями современных бюджетных моделей.

Процесс модернизации позволяет точечно улучшить именно те характеристики, которые необходимы для выпуска конкретной номенклатуры изделий. Когда на старую механику устанавливают современные приводы и системы управления, точность обработки возрастает до уровня передовых образцов техники. Часто старые станки обладают избыточным запасом прочности, который позволяет им работать в тяжелых режимах после замены изношенных ходовых винтов и подшипников.

Установка современного контроллера числового программного управления позволяет обрабатывать сложные 3D-модели с высокой скоростью сглаживания траекторий. Старые системы часто имеют низкую скорость чтения кадров, из-за чего станок делает микропаузы при движении по дугам или сплайнам. После того как ставят новый вычислительный блок, время обработки одной детали сокращается на 20-40% за счет оптимизации алгоритмов ускорения и торможения осей.

Современные интерфейсы поддерживают передачу данных через Ethernet или USB, что ускоряет загрузку тяжелых управляющих программ из CAM-систем. Когда оператор видит на экране четкую визуализацию процесса, риск совершения ошибки и поломки инструмента падает до минимума.

Новые системы управления позволяют интегрировать функции активного контроля размеров прямо в процессе резания металла. Если на станок ставят измерительные датчики, время на промежуточные замеры заготовок ручным инструментом полностью исключается. Алгоритмы ЧПУ последнего поколения умеют компенсировать погрешности шага винта и температурные деформации станины в реальном времени. Это означает, что станок выдает стабильное качество продукции даже при колебаниях температуры в цехе в течение смены.

Оснащение универсальных токарных или фрезерных станков системами цифровой индикации — самый быстрый способ повысить точность работы без внедрения сложного ЧПУ. Система состоит из прецизионных оптических линеек и электронного табло, на котором отображаются перемещения инструмента с точностью до 1 мкм.

Когда на станке стоят такие датчики, влияние люфтов в ходовых винтах и гайках полностью нивелируется, потому что считывание идет непосредственно с подвижного узла. Это позволяет исключить человеческий фактор при подсчете делений на лимбах, так как вся информация видна в цифровом виде. Время на изготовление пробных проходов и замеры штангенциркулем сокращается в несколько раз.

Монтаж линеек выполняют на штатные места, что не требует внесения серьезных изменений в конструкцию агрегата. Современные блоки индикации имеют встроенные функции для расчета координат отверстий по окружности или под углом, которые значительно упрощают жизнь при выполнении сложных слесарных задач. Если используют такие подсказки, вероятность получения брака из-за ошибки в расчетах стремится к нулю. Устройство легко калибруют под конкретные задачи, а его корпус надежно защищен от попадания стружки и брызг эмульсии.

Старые двигатели постоянного тока требуют постоянного ухода за щеточно-коллекторным узлом, который часто искрит и быстро изнашивается при попадании пыли. Когда вместо них монтируют современные синхронные сервомоторы, необходимость в регулярном обслуживании полностью отпадает, потому что они не имеют трущихся контактов.

Новые приводы обладают гораздо более высокой динамикой и позволяют достигать максимальных оборотов за доли секунды. Это важно для операций нарезания резьбы или высокоскоростного фрезерования, где требуется мгновенная реакция на команды контроллера. Энергопотребление системы падает на 15-25% из-за высокого КПД бесколлекторных машин и возможности рекуперации энергии при торможении.

Точность позиционирования при использовании сервоприводов возрастает благодаря встроенным энкодерам высокого разрешения, которые передают миллионы импульсов за один оборот вала. Когда станок оснащают такими моторами, исчезает проблема «плавания» скорости под нагрузкой, так как электроника мгновенно корректирует ток для поддержания заданных параметров. Габариты новых двигателей при той же мощности значительно меньше, что упрощает их компоновку в ограниченном пространстве станка.

Интеграция лазерных систем измерения в рабочую зону станка позволяет автоматически проверять состояние фрез и сверл перед каждой операцией. Лазерный луч фиксирует длину и диаметр инструмента с точностью до нескольких микрон, когда шпиндель вращается на рабочих оборотах.

Если инструмент сломан или имеет скол на режущей кромке, система мгновенно блокирует выполнение программы и выдает сигнал тревоги. Это предотвращает порчу дорогостоящих заготовок и исключает работу поврежденным резцом, который может вызвать поломку шпинделя. Данные о реальном износе передаются в ЧПУ, и программа автоматически вносит коррекцию в траекторию движения для сохранения точности размеров.

Автоматизация процесса привязки инструмента экономит до 30 минут рабочего времени при каждой переналадке станка на новое изделие. Когда датчик замеряет параметры в автоматическом режиме, исключается риск ошибки оператора при ручном касании заготовки. Лазерные системы не имеют механического контакта с кромкой, поэтому они идеально подходят для измерения очень тонких и хрупких сверл диаметром менее 0.5 мм.

Замена старой ручной или капельной системы смазки современной импульсной станцией с электронным управлением радикально меняет условия работы пар трения. Новое устройство подает строго дозированную порцию масла в каждую точку в зависимости от пройденного пути или времени работы осей.

Когда смазка идет под давлением 10-15 бар, она гарантированно проникает в самые узкие зазоры между каретками и станиной, создавая стабильную масляную пленку. Это исключает возникновение задиров и предотвращает преждевременный износ направляющих, ремонт которых стоит очень дорого. Если в какой-то из линий происходит обрыв или засор, датчик давления немедленно сообщает об этом системе управления для предотвращения поломки.

Современные смазочные материалы обладают лучшей адгезией и не смываются эмульсией, что позволяет сократить общий расход масла на 30-50%. Когда на станок ставят герметичный бак с фильтрацией, исключается попадание грязи и абразивной пыли внутрь механизмов. Автоматика следит за уровнем жидкости и вовремя напоминает о необходимости пополнения резервуара, что полностью исключает человеческий фактор.

Подключение станочного парка к единой системе удаленного мониторинга через сетевые протоколы позволяет видеть состояние каждой машины в режиме реального времени. На экране компьютера или смартфона отображается текущая программа, нагрузка на шпиндель, температура узлов и время до завершения текущей операции.

Когда станок останавливается из-за поломки или отсутствия материала, ответственные лица получают мгновенное уведомление в мессенджер. Это сокращает время реакции на инциденты и позволяет анализировать причины простоев для оптимизации производственных графиков. Данные о наработке часов помогают планировать техническое обслуживание не по календарю, а по фактическому износу компонентов.

Система собирает статистику о качестве выпускаемой продукции и фиксирует все случаи отклонения от заданных режимов резания. Если оператор пытается ускорить работу за счет нарушения технологии, программа записывает эти действия и сохраняет их в журнале событий. Анализ больших данных позволяет выявить «узкие места» в техпроцессах и найти скрытые резервы для повышения производительности цеха на 10-15%.

Для обеспечения безопасности персонала на старое прессовое оборудование устанавливают световые завесы и лазерные барьеры, которые мгновенно останавливают движение ползуна при пересечении невидимого луча. Когда рука рабочего попадает в опасную зону, электроника разрывает цепь питания тормозной муфты, что предотвращает тяжелые травмы.

Эти системы гораздо удобнее старых механических решеток, потому что они не закрывают обзор и не мешают быстрой установке заготовок. Дополнительно монтируют кнопки аварийного останова в нескольких точках станка и системы двуручного включения, которые исключают случайный запуск механизма. Если станина или ограждение имеют открывающиеся люки, их оснащают бесконтактными датчиками блокировки.

Обновление пневматической системы управления муфтой-тормозом позволяет исключить риск сдваивания ударов, который часто становится причиной аварий на старых прессах. Установка современных предохранительных клапанов гарантирует сброс давления при любом сбое в электросети или магистрали сжатого воздуха. Когда на прессе стоит контроллер безопасности, он постоянно проверяет целостность всех защитных цепей и блокирует работу при обнаружении любой неисправности.

Для повышения скорости вращения шпинделя проводят комплекс работ по замене штатных подшипников на высокоскоростные гибридные аналоги с керамическими шариками. Такие опоры выделяют меньше тепла и могут работать при оборотах, которые в 1.5-2 раза выше заводских значений для стальных роликов. Когда шпиндель имеет ременную передачу, устанавливают новые шкивы и современные поликлиновые ремни, которые не вибрируют и не проскальзывают на высоких частотах.

Частотное регулирование двигателя позволяет плавно менять скорость вращения во всем диапазоне, что дает возможность использовать современный твердосплавный инструмент. Если старая система смазки не справляется с нагревом, внедряют масляный туман или принудительное охлаждение корпуса через рубашку.

Повышение оборотов требует обязательной динамической балансировки всех вращающихся частей шпиндельного узла на специальных стендах. Когда дисбаланс устранен, исчезает вибрация, которая на высоких скоростях может привести к мгновенному разрушению подшипников. Мощность приводного двигателя тоже может быть увеличена, если станина и коробка передач обладают достаточным запасом жесткости. После такой модернизации станок получает возможность обрабатывать алюминий и другие легкие сплавы на режимах, которые раньше были недоступны.

Процесс объединения разрозненного оборудования в единый комплекс начинается с установки унифицированных систем управления, которые могут обмениваться данными друг с другом. Когда станки оснащают промышленными контроллерами с поддержкой стандартных протоколов, появляется возможность синхронизировать их работу по времени.

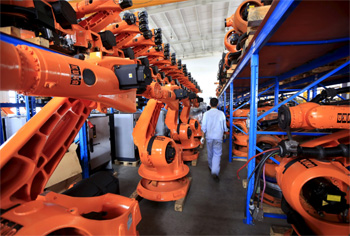

Для перемещения заготовок между операциями монтируют конвейерные ленты или устанавливают промышленные роботы-манипуляторы. Робот может обслуживать сразу две или три машины, выполняя загрузку сырья и выгрузку готовых изделий без участия человека. Это позволяет организовать производство в несколько смен при минимальном количестве обслуживающего персонала.

Центральный компьютер линии следит за очередностью выполнения задач и перераспределяет нагрузку при выходе из строя одного из звеньев цепи. Когда все агрегаты работают согласованно, исключаются межоперационные затоваривания и сокращается время нахождения детали в цехе. Интеграция систем автоматического зажима и смены паллет позволяет быстро переходить на выпуск новой продукции без остановки всей линии. Такая глубокая модернизация превращает старый заводской цех в современный гибкий производственный модуль.

Использование пропорциональной гидравлики позволяет плавно менять скорость и усилие исполнительных механизмов в зависимости от электрического сигнала контроллера. В отличие от обычных клапанов, которые работают только в режиме «открыто-закрыто», новые устройства обеспечивают филигранную точность перемещения мощных гидроцилиндров. Это исключает возникновение гидроударов в системе, которые разрушают уплотнения и вызывают разрывы трубопроводов при резких остановках.

Когда станок работает без рывков, значительно возрастает ресурс всей механической части и повышается качество поверхности обрабатываемого металла. Электроника позволяет настраивать профиль движения пресса или суппорта с точностью до десятых долей миллиметра.

Современные гидрораспределители имеют встроенные датчики положения золотника, что гарантирует мгновенную обратную связь с системой управления ЧПУ. Когда нагрузка на станок меняется, клапан автоматически подстраивает поток масла для поддержания стабильной скорости подачи инструмента. Энергопотребление гидравлической станции снижается, потому что насос перекачивает только необходимый объем жидкости без постоянного сброса через переливные клапаны.

Связка программного обеспечения для проектирования с обновленной системой управления станка позволяет передавать управляющие программы напрямую в память контроллера без использования флешек. Когда инженер создает 3D-модель детали в CAD-системе, CAM-модуль автоматически рассчитывает оптимальные траектории движения инструмента с учетом реальных характеристик станка.

После модернизации ЧПУ начинает поддерживать сложные циклы обработки, которые позволяют удалять большой объем металла за один проход. Это сокращает время на подготовку производства в несколько раз, так как все проверки на столкновения проводятся в виртуальной среде. Оператор получает готовую программу, которая не требует ручной правки кодов на стойке станка.

Интеграция позволяет использовать функции высокоскоростной обработки и трохоидального фрезерования, которые значительно берегут режущий инструмент. Когда софт знает параметры жесткости и мощности обновленного станка, он подбирает режимы резания для максимальной производительности без риска поломки оборудования. Данные об инструментальной оснастке и материалах хранятся в единой базе, что исключает путаницу при запуске в работу новых партий деталей.

Глубокая очистка смазочно-охлаждающей жидкости от металлической пыли и шлама предотвращает попадание абразива в зону резания и в каналы системы смазки шпинделя. Когда в эмульсии отсутствуют посторонние частицы, износ насосов, клапанов и форсунок подачи СОЖ замедляется в 5-7 раз.

Современные центрифуги и магнитные сепараторы удаляют до 99% загрязнений, включая мелкую стружку, которая может поцарапать зеркальную поверхность детали. Это гарантирует стабильную шероховатость металла и исключает появление задиров на направляющих при попадании брызг жидкости под защитные кожухи. Чистая среда не дает развиваться бактериям, что убирает неприятный запах в цехе и защищает рабочих от кожных заболеваний.

Автоматические системы фильтрации позволяют использовать одну и ту же порцию эмульсии в течение нескольких месяцев без полной замены. Когда жидкость проходит через блок очистки, из нее удаляется постороннее масло, которое попадает из гидросистемы и ухудшает охлаждающие свойства состава. Это ведет к существенной экономии на закупке концентрата и затратах на утилизацию отработанных материалов. Постоянная температура СОЖ, поддерживаемая чиллером в составе системы фильтрации, стабилизирует тепловой режим станка и повышает точность размеров.
