Монтаж оборудования

Для размещения оборудования весом более 5 т необходимо подготовить индивидуальное бетонное основание, которое полностью изолируют от основного пола цеха. Между фундаментом станка и остальной стяжкой оставляют деформационный шов шириной 20-30 мм и заполняют его виброгасящим материалом.

Когда проектируют глубину заливки, учитывают не только массу самого агрегата, но и вес заготовки, а также динамические усилия при работе механизмов. Армирование выполняют стальным прутком диаметром 12-16 мм, чтобы бетонный блок сохранял целостность под воздействием постоянных знакопеременных нагрузок. Если пренебречь этими правилами, вибрация от соседних машин будет влиять на точность обработки металла, а сама станина может со временем деформироваться.

Поверхность готового фундамента должна быть идеально ровной, так как значительные перепады высоты затрудняют финишную юстировку. После заливки бетона выжидают не менее 28 суток, чтобы материал набрал полную марочную прочность перед монтажом тяжелых узлов. Для крепления станины используют фундаментные болты или современные химические анкеры, которые закладывают в заранее подготовленные отверстия. Глубина заделки анкера обычно составляет 10 или 15 диаметров стержня, что гарантирует надежную фиксацию оборудования при любых режимах резания.

Выравнивание оборудования на виброопорах начинают с установки станка в горизонтальное положение по показаниям брускового или рамного уровня. Прибор размещают на чистых поверхностях станины или на направляющих, которые предварительно очищают от консервационной смазки. Регулировку проводят путем вращения винтов на опорах, чтобы добиться отклонения не более 0.02 мм на 1 м длины в продольном и поперечном направлениях.

Если станок имеет большую длину, замеры делают в нескольких точках, потому что под собственным весом конструкция может иметь микроскопический прогиб. Когда все точки опоры принимают на себя нагрузку равномерно, винты фиксируют контргайками для предотвращения самопроизвольного раскручивания.

Использование виброопор позволяет отказаться от заливки фундамента, если масса станка и характер работ не создают сильных ударных импульсов. Такие элементы эффективно гасят колебания частотой до 50 Гц, что защищает здание и соседнюю технику от преждевременного разрушения. Когда выполняют монтаж на неровном полу, под опоры подкладывают стальные пластины разной толщины для компенсации уклона. Важно следить, чтобы корпус виброопоры не касался пола всей поверхностью, а нагрузка передавалась только через резиновый или полимерный демпфер.

Подключение электрооборудования к контуру заземления обязательно, так как обеспечивает защиту персонала от поражения током и стабильную работу электроники. Каждую единицу техники соединяют с общей шиной заземления индивидуальным гибким медным проводником с сечением не менее 6 мм². Нельзя подключать несколько станков последовательно к одному проводу, потому что при обрыве цепи в одном месте все последующие машины останутся без защиты.

Сопротивление заземляющего устройства не должно превышать 4 Ом, что проверяют специальным прибором перед первым пуском. Когда монтаж ведут в старых зданиях, часто прокладывают новый контур из стальных полос или уголков по периметру помещения.

В современных станках с ЧПУ заземление также выполняет роль экрана, который отводит высокочастотные помехи от контроллеров и датчиков. Если контакт с землей будет плохим, электроника может выдавать ложные ошибки или самопроизвольно сбрасывать настройки во время выполнения программы. Болт заземления на корпусе станка зачищают до металлического блеска и покрывают тонким слоем технического вазелина для защиты от окисления. Когда проводят пусконаладочные работы, обязательно проверяют целостность цепи между дверцами электрических шкафов и основной станиной.

Пневматические линии к станкам прокладывают с использованием стальных, медных или современных полимерных труб, которые выдерживают давление до 10 бар. Основную магистраль монтируют с небольшим уклоном 1-2% в сторону влагоотделителей, чтобы конденсат не попадал внутрь рабочих цилиндров и клапанов.

На входе в каждый станок обязательно устанавливают блок подготовки воздуха, который состоит из фильтра, регулятора давления и лубрикатора. Фильтр удаляет частицы пыли и капли воды, а лубрикатор насыщает воздух масляным туманом для смазки внутренних поверхностей пневматики. Если в системе отсутствует осушитель, коррозия быстро выведет из строя дорогие распределители и зажимные устройства.

Диаметр подводящего шланга выбирают в соответствии с пиковым расходом воздуха, чтобы при одновременном включении нескольких узлов не происходило падения давления. Когда выполняют монтаж, используют быстросъемные соединения или надежные обжимные фитинги, которые исключают утечки газа в атмосферу. Каждую ветку снабжают индивидуальным запорным краном для проведения ремонтных работ без остановки всего цеха. Трубопроводы крепят к стенам или колоннам с шагом 1.5-2 м, чтобы исключить провисание и вибрацию при резких перепадах нагрузки.

Перемещение массивных частей оборудования весом в несколько тонн требует использования сертифицированных строп, траверс и подъемных механизмов с запасом грузоподъемности не менее 20%. Перед началом подъема определяют центр тяжести каждой детали, чтобы избежать опасного крена или соскальзывания чалок во время маневров. Станины станков часто имеют специальные отверстия или приливы для установки такелажных ломов и рым-болтов, которые упрощают фиксацию груза.

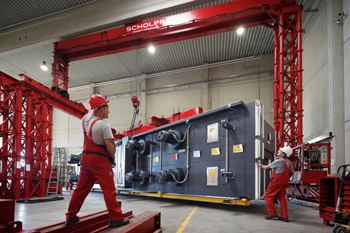

Когда выполняют монтаж в стесненных условиях, применяют гидравлические порталы или специальные такелажные тележки с поворотными роликами. Поверхность пола на пути следования должна быть очищена от мусора и масляных пятен для предотвращения заноса оборудования.

Для защиты шлифованных поверхностей направляющих от повреждений стропами используют деревянные прокладки или мягкие текстильные ленты. Если узел имеет выступающие хрупкие части (датчики, маховики, трубки), их закрывают защитными кожухами или демонтируют на время перевозки. Команды крановщику должен подавать только один человек, который находится в поле видимости водителя и контролирует положение груза. Нельзя оставлять тяжелые детали в подвешенном состоянии во время перерывов в работе, так как это создает риск аварии.

Температурная стабилизация оборудования после транспортировки в холодное время года является необходимым условием для сохранения точности настроек. Когда станок заносят с улицы в теплый цех, на его массивных металлических частях мгновенно образуется конденсат.

Если включить электронику сразу, влага внутри шкафов управления вызовет короткое замыкание или выход из строя микропроцессорных плат. Поэтому оборудование должно простоять в помещении не менее 24 часов, пока температура всех узлов не сравняется с температурой окружающего воздуха. В этот период заводская упаковка защищает станину от прямого воздействия влаги, но она должна обеспечивать естественную вентиляцию.

Металл расширяется и сжимается при колебаниях температуры, поэтому точную настройку геометрии проводят только после полной акклиматизации. Если выставить уровень на холодном станке, после его прогрева параметры неизбежно изменятся на несколько сотых миллиметра. Это приведет к нарушению соосности валов и появлению паразитных напряжений в конструкции. Кроме того, масло в системе смазки должно набрать необходимую текучесть для нормальной работы насосов.

Финальную проверку геометрии проводят по методикам, которые указаны в техническом паспорте конкретной модели оборудования. Сначала контролируют плоскостность направляющих и прямолинейность их хода с помощью прецизионных уровней и линеек класса точности 0 или 1.

Если станок имеет несколько осей, проверяют их взаимную перпендикулярность с использованием гранитных угольников и индикаторов часового типа. При обнаружении отклонений положение станины корректируют опорными винтами, пока показатели не придут в норму. Все измерения выполняют в нескольких точках по всей длине хода суппорта или стола, чтобы исключить наличие провалов или «винтовых» деформаций.

Для шпиндельных узлов проводят замеры радиального и осевого биения, а также проверяют соосность с задней бабкой или инструментальным магазином. Если оборудование предназначено для высокоточной обработки, применяют лазерный интерферометр, который фиксирует погрешности позиционирования до 0.1 мкм. Когда механическая часть настроена, выполняют тест «круг», при котором станок описывает окружность, а прибор фиксирует отклонения от идеальной формы. Результаты всех испытаний заносят в протокол приемки, который становится эталоном для последующих плановых осмотров.

Для защиты систем управления от внешних помех при монтаже используют только экранированные кабели для передачи сигналов от датчиков и энкодеров. Экраны проводов должны быть правильно заземлены в одной точке, чтобы исключить возникновение паразитных токов в защитной оплетке.

Если рядом со станком работают сварочные аппараты или мощные индукционные печи, силовые кабели прокладывают в стальных трубах или герметичных лотках. Это создает эффект клетки Фарадея и значительно снижает уровень наведенного напряжения в цепях управления. Когда электронный шкаф стоит отдельно от станка, расстояние между сигнальными и силовыми линиями должно составлять не менее 300 мм.

Внутри электрического шкафа устанавливают сетевые фильтры и ферритовые кольца, которые гасят импульсные помехи от работы частотных преобразователей. Если электросеть предприятия нестабильна, станок подключают через стабилизатор напряжения или источник бесперебойного питания. Эта мера защищает память контроллера от сбоев при внезапных просадках напряжения, которые часто случаются при запуске мощных двигателей в цехе.

Кабельные трассы монтируют с использованием гибких кабель-каналов (кабелеукладчиков), которые защищают провода от излома и попадания горячей стружки. Длина кабеля внутри канала должна иметь небольшой запас, чтобы при максимальном вылете оси провод не испытывал натяжения и не перетирался о стенки.

Кабели питания и сигнальные провода разделяют внутри гусеницы перегородками для исключения взаимного влияния и наводок. Когда трасса проходит по полу, используют прочные металлические короба, которые выдерживают вес человека и не допускают попадания СОЖ внутрь. Все вводы в распределительные коробки и двигатели выполняют через герметичные сальники (гермовводы) с классом защиты не ниже IP65.

Радиус изгиба кабелей не должен быть меньше десяти их диаметров, что предотвращает разрушение изоляции и внутренних жил при многократных перемещениях. Если используют штепсельные разъемы, их снабжают надежными фиксаторами и байонетными замками для защиты от случайного отсоединения при вибрации. Маркировку наносят на оба конца каждого провода в соответствии со схемой, что значительно упрощает диагностику и ремонт в будущем.

Монтаж системы охлаждения начинают с установки бака в месте, которое обеспечивает удобный доступ для очистки и долива концентрата эмульсии. Бак должен стоять на ровной поверхности, а его соединение со станиной станка выполняют через широкие сливные лотки или гофрированные шланги большого диаметра.

Если станок оснащен транспортером стружки, его выравнивают относительно выгрузного окна и крепят к полу болтами для исключения смещения от вибрации. Погружные насосы крепят на крышке бака так, чтобы заборный фильтр находился на высоте 50-100 мм от дна для предотвращения захвата осевшего шлама. Трубопроводы подачи жидкости к инструменту монтируют из жестких трубок или гибких шарнирных сегментов, которые позволяют точно направить струю в зону резания.

Важно обеспечить герметичность всех соединений, так как протечки эмульсии на пол цеха создают опасность для персонала и портят бетонное покрытие. Когда система собрана, проводят пробный пуск насоса и проверяют давление в магистрали по манометру. Если станок имеет функцию подачи СОЖ через шпиндель, обязательно устанавливают фильтры тонкой очистки с ячейкой не более 20 мкм. Это защищает прецизионные вращающиеся уплотнения от повреждения мелкими частицами металла.

Калибровка сменщика инструмента начинается с проверки соосности захвата манипулятора и центра шпинделя в точке смены. Для этой операции используют специальные контрольные оправки, которые позволяют увидеть отклонение в сотых долях миллиметра. Когда манипулятор захватывает оправку, между ними не должно быть перекосов или заклиниваний, а само усилие зажима должно соответствовать паспортным данным.

Если центр смещен, проводят механическую регулировку положения магазина или корректируют координаты точки смены в программных параметрах ЧПУ. Важно также проверить момент срабатывания датчиков подтверждения зажима и разжима инструмента, чтобы исключить падение оправки во время цикла.

После механической настройки проводят серию тестов на разных скоростях, начиная с 5-10% от номинальной подачи. Когда автоматика отрабатывает смену без рывков и посторонних звуков, переходят к испытаниям на максимальных оборотах. Проверяют также чистоту посадочного конуса шпинделя, который перед каждой сменой должен продуваться сжатым воздухом для удаления микрочастиц металла. Если в магазине предусмотрено много позиций, тест проводят для нескольких случайных ячеек для проверки точности индексации диска или цепи.

Демонтаж возрастного оборудования осложняется тем, что многие крепежные элементы и резьбовые соединения могут сильно закиснуть или покрыться слоем многолетних отложений. Когда приступают к разборке, используют проникающие смазки и ударные гайковерты, чтобы не сорвать шлицы и не сломать болты.

Старые кабели часто имеют хрупкую изоляцию, которая трескается при попытке их согнуть, поэтому при перемещении такие провода лучше заменить новыми. Если станок стоял на фундаменте десятилетиями, его отделение от бетона требует применения гидравлических домкратов и клиньев. Массивные детали могут иметь скрытые полости, заполненные застывшим маслом, что увеличивает их реальный вес по сравнению с данными документации.

Особое внимание уделяют маркировке всех проводов и трубок перед их отсоединением, так как оригинальные схемы часто бывают утеряны. Фотофиксация каждого этапа разборки помогает правильно собрать узел на новом месте без лишних деталей и ошибок в подключениях. Когда станок разбирают на крупные блоки, их фиксируют на транспортных поддонах с помощью стальных лент и растяжек. Если оборудование имеет электронные блоки, их демонтируют и упаковывают в противоударную пленку для защиты от вибраций при перевозке.

Установка систем безопасности при монтаже оборудования обязательна для защиты персонала от движущихся частей машин. Световые завесы создают невидимое поле из инфракрасных лучей, при пересечении которого станок мгновенно прекращает выполнение программы. Это исключает попадание рук оператора в зону работы пресса, робота или суппорта во время автоматического цикла.

Ограждения из стальной сетки или поликарбоната предотвращают вылет стружки и защищают окружающих от случайного контакта с вращающимися валами. Когда монтируют такие системы, их подключают к специальному модулю безопасности, который проверяет целостность цепи перед каждым запуском станка.

Дверцы ограждений снабжают электромагнитными замками и датчиками положения, которые блокируют работу шпинделя при открытом проеме. Когда проводят пусконаладочные работы, обязательно проверяют время срабатывания системы аварийного останова, которое должно составлять доли секунды. Если станок имеет большую зону обслуживания, внутри нее устанавливают сканирующие лазерные дальномеры, которые следят за нахождением людей в опасном секторе.
