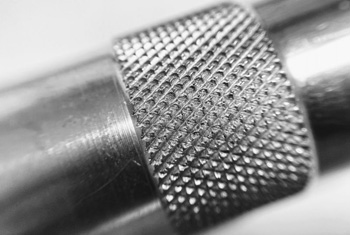

Накатка (накатывание) рифления

Расстояние между соседними гребнями рисунка определяет эксплуатационные свойства поверхности и комфорт при захвате. Его подбирают на основе диаметра заготовки и функционального назначения будущей детали. Для мелких измерительных приборов и медицинских инструментов обычно выбирают мелкий шаг 0.5-0.6 мм, так как такой рельеф обеспечивает надежный контакт без повреждения кожи рук.

На массивных рукоятках станков или на спортивных снарядах шаг увеличивают до 1.2 или 1.6 мм для создания максимально глубокого и агрессивного сцепления. Государственный стандарт ГОСТ 21474-75 устанавливает фиксированный ряд значений: 0.5, 0.6, 0.8, 1.0, 1.2, 1.6 мм. Если шаг выбран неверно по отношению к окружности детали, зубья ролика не попадут в свои же следы на втором обороте шпинделя.

Подобная ошибка приводит к «сдваиванию» рисунка и полному браку поверхности из-за хаотичного дробления металла. Специалист рассчитывает число заходов и соотносит длину окружности с шагом инструмента для получения четкой сетки. При работе с мягкими сплавами допускается использование более крупного шага, так как металл легко заполняет впадины роликов. Для твердых сталей выбирают более мелкий рельеф, потому что он требует меньшего усилия прижима и снижает нагрузку на подшипники станка.

Технология формирования рельефа основана на пластическом перемещении материала, поэтому наружный размер изделия после обработки всегда становится больше исходного. Металл вытесняют из впадин в вершины, из-за чего реальный диаметр вала растет.

Величина этого прироста обычно составляет около 50% от общей глубины полученного рифления. Если планируют получить сетчатый узор с шагом 1.0 мм, то диаметр заготовки увеличится примерно на 0.4 или 0.5 мм. Инженеры закладывают этот допуск еще на стадии предварительной токарной обточки, когда деталь протачивают в меньший размер.

Если проигнорировать расширение металла, деталь может не войти в сопрягаемое отверстие или заклинить в узле сборки. На величину деформации влияют также пластичность сплава и острота зубьев на накатном ролике. Мягкий алюминий и медь дают больший прирост объема по сравнению с легированной сталью при одинаковом усилии.

Процесс деформации поверхности требует, чтобы твердость накатного ролика значительно превышала твердость обрабатываемого материала. Большинство стандартных роликов изготавливают из сталей Х12М или ШХ15 с закалкой до 60–64 HRC. Если заготовка имеет твердость выше 35 или 40 HRC, зубья инструмента будут быстро тупиться или крошиться без формирования четкого рисунка.

Накатывание по каленой стали часто приводит к поломке осей в державках из-за экстремальных радиальных нагрузок, поэтому операцию рифления всегда проводят до финальной термической обработки, пока металл находится в отожженном или нормализованном состоянии. Подобная последовательность сохраняет ресурс дорогостоящей оснастки и гарантирует получение глубокого профиля.

В исключительных случаях для работы по твердым слоям применяют ролики из порошковых быстрорежущих сталей или с твердосплавными вставками. Скорость вращения при этом снижают до минимума, а зону контакта обильно заливают маслом для снижения трения. Однако даже при таких условиях качество рельефа получается хуже, а на вершинах могут появиться микротрещины из-за хрупкости закаленного слоя. Для упрочнения уже готового рифления лучше использовать методы химико-термической обработки после завершения механообработки.

Использование смазочных материалов при пластической деформации решает сразу несколько задач, которые напрямую влияют на качество финишной поверхности. Масло снижает коэффициент трения между роликом и заготовкой, что предотвращает перегрев металла и заклинивание инструмента. При высоких нагрузках в зоне контакта температура может достигать критических отметок, при которых происходит приваривание микрочастиц стружки к зубьям.

Постоянный поток смазки вымывает мелкую металлическую пыль и чешуйки, которые образуются при смятии кромок. Чистая зона реза обеспечивает получение блестящего и гладкого рельефа без задиров и заусенцев. Качественное охлаждение также защищает подшипниковые узлы накатной державки от преждевременного износа.

Для накатки выбирают масла с высокой адгезией и антизадирными присадками на основе серы или хлора. Жидкая среда создает прочную пленку, которая способствует более равномерному распределению давления по всему контуру рифления. Если проводить процесс «насухо», поверхность металла быстро станет матовой и покроется сеткой мелких трещин. При обработке алюминия смазка исключает налипание вязкого сплава на инструмент.

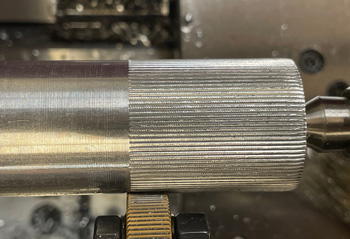

Прямое рифление - ряд параллельных канавок, которые располагаются вдоль оси детали или под небольшим углом к ней. Такой рисунок создают с помощью одного ролика, который прижимают к вращающейся заготовке. Прямую насечку выбирают для изделий, где требуется предотвратить скольжение пальцев в одном направлении, например, на регулировочных винтах или пробках.

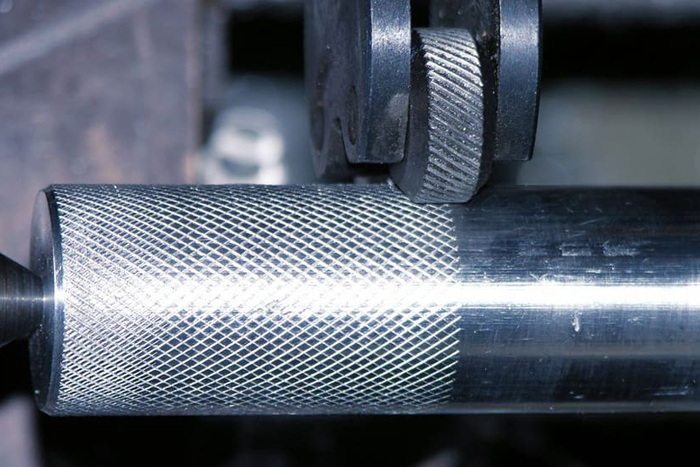

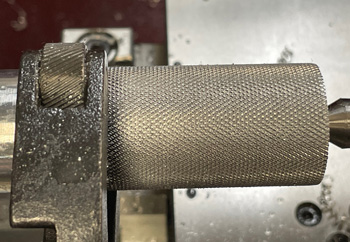

Сетчатый (перекрестный) узор образует ромбическую или квадратную текстуру из пересекающихся линий. Для его получения используют два ролика с противоположным наклоном зубьев, которые устанавливают в специальную качающуюся державку. Сетка обеспечивает максимально надежный захват в любом направлении и считается более эффективной для рукояток тяжелого инструмента.

Сетчатое накатывание требует большего усилия прижима, так как инструмент деформирует металл сразу в двух направлениях. Глубина ромбов при таком методе обычно выше, что придает детали более профессиональный и дорогой внешний вид. Прямое рифление проще в исполнении и меньше нагружает суппорт станка, поэтому его часто применяют на тонких валах. Выбор конкретного типа зависит от эргономических требований и условий эксплуатации механизма.

При обработке полых деталей возникает риск их смятия или потери цилиндрической формы под действием радиального давления роликов. Чтобы сохранить геометрию изделия, внутрь трубы устанавливают плотно подогнанную стальную оправку (сердечник).

Оправка воспринимает на себя все усилия деформации и служит жестким каркасом, который не дает стенкам прогибаться внутрь. После завершения накатывания сердечник извлекают, при этом деталь сохраняет идеальную соосность и внутренний диаметр. Этот метод обязателен при изготовлении легких рукояток, телескопических стоек и элементов мебели из тонкого проката. Подбор зазора между трубой и оправкой исключает их взаимное заклинивание.

Другим способом защиты служит использование накатных головок с тремя роликами, которые располагаются под углом 120 градусов друг к другу. В такой системе силы давления взаимно уравновешиваются, поэтому суммарная нагрузка на ось трубы сводится к минимуму. Метод позволяет проводить накатку без использования внутренних вставок на деталях со средней толщиной стенки. Для более мягкого внедрения инструмента в металл мастер снижает подачу и увеличивает количество оборотов.

Скорость резания (вращения) при накатывании значительно ниже скоростей обычного точения и обычно составляет от 10 до 20 м/мин. Медленное вращение шпинделя необходимо для того, чтобы металл успевал перетекать в пазы ролика без разрывов и микротрещин. При слишком высоких оборотах возникают инерционные удары, которые вызывают вибрацию и дробление рисунка.

Специалист подбирает частоту вращения исходя из диаметра заготовки: чем больше вал, тем меньше должно быть число оборотов в минуту. Например, для стали 45 при диаметре 20 мм оптимальное значение составит около 150–200 об/мин. Подобный режим обеспечивает плавное формирование профиля и долгую службу подшипников инструмента.

На станках с ЧПУ скорость может динамически меняться в момент врезания инструмента для смягчения начального удара. Когда ролик полностью вошел в металл, обороты стабилизируют до окончания прохода. Если обрабатывают вязкие материалы типа нержавейки, скорость снижают еще на 30%, чтобы избежать наклепа и перегрева кромки. Слишком низкая скорость тоже вредна, так как она снижает производительность и может привести к неравномерному заполнению впадин.

Величина давления инструмента на металл определяет глубину захода зубьев и четкость будущего рисунка. На ручных токарных станках мастер управляет прижимом с помощью маховика поперечной подачи, ориентируясь на показания лимба и визуальный результат.

Процесс начинают с легкого касания, после чего инструмент плавно углубляют на расчетную величину за несколько оборотов детали. Слишком резкое нажатие может привести к остановке шпинделя или поломке накатной державки. На современных станках с ЧПУ усилие прижима контролируется программно через параметры нагрузки на серводвигатель оси X. Электроника поддерживает стабильное давление независимо от микронеровностей заготовки, что обеспечивает идеальную повторяемость рельефа.

Для контроля глубины используют методы пробных проходов на ненужных участках металла или на образцах-свидетелях. Оптимальным считается давление, при котором впадины ролика заполняются металлом на 90-95%, оставляя небольшое пространство для выхода воздуха. Если приложить избыточную силу, на поверхности появятся задиры, а сами ролики могут заклинить из-за деформации осей. Использование гидравлических накатных головок позволяет выставлять точное усилие в барах, что важно для серийного производства.

Пластическая деформация неизбежно приводит к образованию острых кромок и мелких заусенцев на вершинах и краях рифленого участка. Для их удаления используют методы тонкого точения, шлифования или крацевания щетками.

Чтобы притупить острые углы и выровнять наружный диаметр, токарь может провести легкий чистовой проход обычным резцом по вершинам накатки. Этот процесс делает поверхность более приятной на ощупь и исключает риск порезов при эксплуатации инструмента. Для сохранения глубины рисунка съем металла при такой доводке не превышает 0.05 мм. Качественная очистка пазов от мелких чешуек обеспечивает чистоту сборки механизмов.

Массовые детали часто подвергают галтовке в барабанах с абразивными телами, где острые края сглаживаются под действием трения. Использование проволочных или полимерных щеток на высоких оборотах также эффективно удаляет остатки деформированного металла из впадин. Если деталь имеет декоративное назначение, ее полируют мягкими кругами с применением паст для придания блеска вершинам ромбов. Важно не переусердствовать с обработкой, чтобы не «завалить» грани и не сделать рифление бесполезным против скольжения.

Цветные металлы обладают высокой пластичностью, поэтому формирование рельефа на них происходит значительно легче и быстрее, чем на стали. Усилие прижима роликов для алюминия снижают в 2 раза, что позволяет использовать облегченную оснастку и ручной инструмент. Но вязкость этих сплавов провоцирует быстрое забивание впадин ролика мелкой стружкой и налипшим металлом.

Без постоянной очистки и обильной смазки рисунок получится рваным, а поверхность - матовой и грязной. Для обеспечения легкого схода материала и предотвращения эффекта «засаливания» роликов используют керосин или специальные эмульсии.

При работе с мягкими марками алюминия учитывают риск глубокой деформации всей заготовки, поэтому применяют оправки даже для толстостенных деталей. Латунь после накатки склонна к самопроизвольному упрочнению (наклепу), что делает поверхность очень износостойкой, но хрупкой. Если требуется последующая гибка такой детали, ее подвергают низкотемпературному отжигу для снятия напряжений. Скорость вращения при обработке цветмета можно увеличить на 20–30% по сравнению со сталью без вреда для инструмента.

Ресурс инструмента определяется твердостью обрабатываемого металла, качеством заточки зубьев и режимами эксплуатации. При работе по мягким конструкционным сталям один комплект роликов может обработать до 5000 и даже 10000 деталей без потери четкости рисунка. Если накатку проводят на легированных или высокоуглеродистых сплавах, износ наступает в три раза быстрее из-за абразивного воздействия металла.

Регулярная очистка зубьев от налипшей крошки и использование качественного масла значительно продлевают жизнь оснастки. Но появление сколов на вершинах инструмента является сигналом к его немедленной замене, так как поврежденный зуб будет оставлять глубокие дефекты на каждой заготовке.

Материал самих роликов также играет решающую роль: изделия из порошковых сталей служат дольше стандартных вариантов. Наличие износостойких покрытий, таких как нитрид титана, увеличивает ресурс инструмента на 50% и облегчает процесс деформации. Если заготовка имеет неровную поверхность или окалину после литья, инструмент тупится мгновенно, поэтому очистка металла перед работой обязательна.

Контроль качества рифления включает визуальный осмотр, тактильную проверку и использование специальных измерительных приборов. Мастер оценивает полноту заполнения профиля: вершины ромбов или линий должны быть острыми и иметь одинаковую высоту по всей площади. Наличие «лысых» зон или прерывистых участков указывает на недостаточное давление или неправильный расчет шага.

Для выявления задиров, сколов и следов дробления инструмента проводят визуальный осмотр под боковым освещением. Проверка симметрии сетки гарантирует, что деталь будет иметь эстетичный вид и выполнять свои функции против скольжения. Качественное рифление не должно иметь видимых разрывов металла на гребнях.

Для точных работ используют шаблоны-калибры и профилометры, которые замеряют реальную глубину впадин и угол наклона граней. Твердость накатанного слоя проверяют микротвердомерами, если техническое задание требует подтверждения эффекта наклепа. В серийном производстве применяют системы технического зрения, которые сканируют поверхность и автоматически находят отклонения от эталонного образца.
