Обработка на угловысечном станке

Угловысечное оборудование позволяет быстро и точно удалять сегменты металла в углах плоской заготовки, чтобы в дальнейшем ее можно было согнуть в объемную конструкцию. Когда из листа изготавливают корпус прибора или глубокий поддон, края материала должны сходиться идеально ровно без нахлестов и лишних зазоров.

Станок вырубает фрагмент за один ход ножа, поэтому линии будущего гиба совпадают с вершиной выреза с точностью до 0,1 мм. Такая подготовка гарантирует герметичность угловых соединений после сварки или сборки на заклепки. Ручной раскрой элементов занимает гораздо больше времени и часто приводит к отклонениям от чертежа.

Машина обеспечивает высокую повторяемость операций, когда производят большие партии однотипных изделий для вентиляции или электрощитов. Высечка сегментов под 90 градусов создает условия для формирования ровного борта по всему периметру детали. Если заготовка имеет сложную форму, на рабочем столе выставляют специальные упоры для фиксации листа в нужном положении.

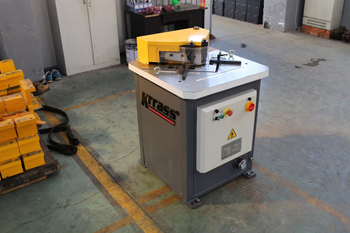

Станки с фиксированным углом имеют ножи, которые жестко закреплены в раме под углом 90 градусов. Такое оборудование выбирают для массового выпуска стандартных коробов и кассет фасадных систем, когда менять геометрию выреза не требуется. Конструкция отличается высокой жесткостью и надежностью, потому что механизмы не имеют лишних подвижных соединений.

Обслуживание таких машин обходится дешевле, а точность прямого угла остается стабильной на протяжении многих лет эксплуатации. Когда детали имеют только перпендикулярные стенки, данный тип техники считается самым эффективным и экономичным решением.

Регулируемые угловысечные машины позволяют менять положение лезвий в диапазоне от 30 до 140 градусов. Подобная универсальность необходима в мастерских, где выполняют индивидуальные заказы на нестандартные металлоконструкции. Оператор настраивает нужный градус с помощью поворотных линеек и надежно фиксирует ножи перед началом работы. Хотя такие прессы стоят дороже, они заменяют собой сразу несколько специализированных станков.

Мощные гидравлические прессы способны разрубать стальные листы толщиной до 6-8 мм. Усилие привода в таких машинах достигает 20-30 т, что позволяет ножам легко проникать в структуру твердого сплава.

Когда работают с массивными заготовками, скорость хода пуансона немного снижают для предотвращения перегрузки гидросистемы. Рама станка имеет усиленную конструкцию для гашения вибраций при обработке толстостенного проката. Точность вырубки при этом сохраняется на высоком уровне, так как гидравлика обеспечивает плавное и равномерное давление на инструмент.

При работе с нержавеющей сталью максимальную допустимую толщину обычно ограничивают значениями 3-4 мм. Этот материал обладает высокой вязкостью и твердостью, поэтому нагрузка на режущие кромки возрастает в несколько раз. Если попытаться вырубить более толстый фрагмент, лезвия могут сколоться или деформироваться. Для тонких листов оцинковки до 1 мм используют пневматические или механические модели, которые обеспечивают более высокую скорость работы.

Для получения радиусных вырезов на угловысечном станке используют специальные сменные комплекты ножей и матриц. Вместо стандартных прямых лезвий в головку пресса устанавливают инструмент с вогнутой или выпуклой режущей кромкой. Подобная модификация позволяет за один удар формировать аккуратные скругления на внешних углах деталей или создавать овальные выемки.

Радиусная высечка часто требуется при изготовлении мебельной фурнитуры, защитных кожухов и элементов декора. Качество поверхности при этом получается очень высоким, а на металле не остается следов от последовательных мелких ударов.

Замена оснастки занимает несколько минут благодаря системам быстрого крепления на современных гидравлических станках. Когда нужно выполнить большой радиус на тонком листе, применяют метод пошаговой пробивки по шаблону. Но использование специализированного радиусного штампа обеспечивает гораздо большую точность и чистоту кромки. Если деталь имеет сложный контур с чередованием прямых и закругленных участков, заготовку позиционируют по координатным линейкам стола.

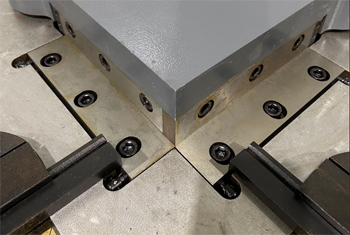

Расстояние между верхним и нижним ножом определяет чистоту среза и высоту образующегося заусенца. Для тонких листов зазор выставляют минимальным, чтобы лезвия аккуратно разделяли металл без затягивания его в матрицу. Когда обрабатывают толстую сталь, это расстояние увеличивают до 0,2 мм или 0,5 мм в зависимости от рекомендаций производителя.

Правильная настройка предотвращает быстрый износ режущих кромок и снижает нагрузку на двигатель пресса. Если зазор будет слишком мал для толстого листа, ножи начнут тереться друг о друга и быстро затупятся от перегрева.

Неправильно выставленный зазор приводит к появлению рваных краев и деформации плоскости заготовки в зоне вырубки. При работе с мягким алюминием избыточное расстояние вызывает сильное замятие кромки, что портит внешний вид изделия. Современные станки оснащают системами автоматической или ручной микрорегулировки со шкалой высокой точности. Оператор проверяет качество среза на пробном куске металла перед запуском основной партии деталей.

Алюминий обладает высокой вязкостью, поэтому его частицы могут налипать на стальные поверхности ножей в процессе обработки. Подобный налет увеличивает трение и быстро ухудшает качество вырубленного контура.

Для предотвращения проблемы на режущие кромки и поверхность листа наносят специальные смазочные составы или эмульсии. Смазка образует тонкую защитную пленку, которая помогает инструменту легко выходить из вязкого материала после удара. Это значительно продлевает ресурс дорогостоящей оснастки и исключает появление задиров на кромках деталей.

В автоматизированных станках часто используют системы импульсного распыления масляного тумана прямо в зону реза. Если оборудование не имеет встроенной системы, мастер наносит смазку вручную с помощью кисти или пульверизатора через определенное количество рабочих ходов. Использование парафиновых карандашей также дает хороший эффект при работе с мягкими алюминиевыми сплавами. Когда вырубают детали с декоративным анодированием, чистая смазка предотвращает появление царапин и потертостей на поверхности.

Педаль управления позволяет оператору полностью освободить руки для точного позиционирования листа на рабочем столе. Это важно при работе с крупногабаритными заготовками, когда мастер должен удерживать металл обеими руками для предотвращения перекосов.

Ножной привод обеспечивает мгновенный запуск цикла вырубки в тот момент, когда заготовка плотно прижата к упорам. Подобный способ управления значительно повышает производительность труда и снижает физическую нагрузку на мастера на протяжении смены. Безопасность процесса также возрастает, так как руки всегда находятся на безопасном удалении от зоны движения ножей.

Современные электрические и гидравлические педали имеют защиту от случайного нажатия в виде специального кожуха или предохранительного рычага. Когда требуется выполнить серию одинаковых вырезов, оператор поддерживает ритмичный темп работы без лишних движений. Если в процессе подачи возникла ошибка, специалист может мгновенно убрать ногу с педали и остановить запуск пресса. Четкая координация движений рук и ног позволяет достичь высокой точности даже при отсутствии систем ЧПУ.

Механическая вырубка углов происходит мгновенно за один ход пресса, что в несколько раз быстрее лазерного раскроя аналогичного контура. Для массового производства простых прямоугольных деталей себестоимость одной операции на станке будет минимальной.

Оборудование не требует использования дорогостоящих вспомогательных газов, таких как азот или кислород, и потребляет меньше электроэнергии. Холодный метод обработки исключает температурную деформацию заготовки, поэтому листы остаются идеально плоскими. Это особенно важно для больших поддонов из тонкой стали, которые лазер может повести из-за локального перегрева.

Стоимость обслуживания угловысечного пресса значительно ниже расходов на содержание сложного лазерного комплекса. Ножи выдерживают тысячи ударов до следующей переточки, а их замена не требует привлечения узкопрофильных специалистов. Когда нужно подготовить партию простых заготовок под гибку, механический способ обеспечивает лучшую рентабельность процесса. На торцах после вырубки не образуется слой окалины, что позволяет сразу приступать к качественной сварке или покраске деталей.

Периодичность заточки зависит от твердости обрабатываемого металла и общего количества выполненных рабочих ходов. При резке мягкой оцинкованной стали инструмент сохраняет остроту на протяжении 10-15 тыс. циклов. Если на станке постоянно рубят нержавеющую сталь или листы толщиной более 4 мм, ресурс режущей кромки сокращается до 3000-5000 ударов.

Первым признаком затупления служит появление грубых заусенцев на нижней стороне заготовки и изменение звука удара. Мастер должен ежедневно проверять состояние лезвий на наличие микроскопических сколов и скруглений.

Заточку проводят на плоскошлифовальных станках с обязательной подачей охлаждающей жидкости для исключения перегрева стали. Снимать слой металла нужно равномерно по всей поверхности ножа для сохранения его геометрических параметров. Обычно ножи выдерживают от 5 до 10 переточек, после чего их высота становится критически малой и детали заменяют на новые. Использование тупого инструмента ведет к перегрузке гидросистемы и может вызвать деформацию станины пресса.

Угловысечные станки успешно работают с листами, которые имеют полимерное или порошковое покрытие. Так как процесс является механическим и холодным, слой краски не выгорает и не отслаивается вдоль линии реза.

Острые ножи аккуратно прорезают декоративный слой вместе с металлом, сохраняя привлекательный внешний вид изделия. Это позволяет использовать предварительно окрашенный прокат для производства фасадных кассет и элементов интерьера. Отсутствие искр при вырубке гарантирует сохранность поверхности вдали от зоны непосредственного контакта с инструментом.

Для защиты покрытия от царапин рабочий стол станка часто оснащают щетками или наклеивают на него мягкий войлок. На прижимные устройства устанавливают полимерные накладки, которые предотвращают появление вмятин на глянцевой краске. Оператор следит за чистотой матриц, чтобы мелкая металлическая стружка не попала под заготовку и не повредила декоративный слой. Если соблюдать эти правила, готовые детали не требуют повторного окрашивания после вырубки углов.

Встроенные измерительные линейки (лимбы) служат для точного выставления задних и боковых упоров перед началом вырубки. Качественная разметка стола позволяет оператору позиционировать лист с погрешностью менее 0,5 мм без использования ручных рулеток.

Линейки обычно имеют гравированную шкалу в миллиметрах, которая не стирается при постоянном трении заготовок. Такая оснастка необходима для быстрой перенастройки станка при переходе с одного типоразмера деталей на другой. Правильное положение упоров гарантирует идентичность всех изделий в большой серийной партии.

На столах также наносят угловые шкалы для настройки косых резов на регулируемых моделях станков. Когда упоры зафиксированы по линейкам, риск случайного смещения листа во время удара сводится к нулю. В некоторых моделях лимбы оснащают увеличительными стеклами для более удобного считывания показаний. Регулярная очистка измерительных элементов от масла и пыли обеспечивает хорошую видимость меток.

Нержавеющая сталь требует установки минимального зазора между ножами для исключения опасного наклепа и замятия краев. Материал обладает повышенной вязкостью, поэтому для его резки используют ножи из инструментальных сталей с высоким содержанием кобальта.

Усилие гидравлического привода выставляют на 50% выше, чем при работе с обычным черным металлом аналогичной толщины. Процесс идет с характерным резким звуком, так как структура нержавейки сопротивляется разрушению гораздо сильнее. Постоянное использование СОЖ в зоне контакта обязательно для предотвращения перегрева лезвий.

После вырубки на нержавеющей стали не образуются зоны побежалости, что сохраняет исходные антикоррозийные свойства сплава. Торцы деталей остаются чистыми и не требуют химического травления перед последующей сваркой в среде аргона. Если заготовка имеет зеркальную полировку, ее обязательно защищают пленкой на время всех технологических операций. Мастер следит за тем, чтобы на поверхности матриц не скапливалась мелкая пыль, которая может вызвать появление очагов коррозии.

Для сохранения плоскостности тонколистового металла используют специальные системы прижимов, которые фиксируют материал по всему периметру зоны вырубки. Когда лист прижат плотно, энергия удара направляется строго на разделение волокон без изгиба заготовки.

При выполнении длинных пазов операцию разбивают на несколько последовательных шагов для снижения внутренних напряжений в стали. Использование острых ножей с правильным углом заточки также уменьшает боковое давление на материал. Подобный подход позволяет получать глубокие вырезы в алюминии или латуни без волнообразных деформаций краев.

На рабочем столе станка устанавливают дополнительные опоры или поддержки, которые не дают свободному краю листа провисать под собственным весом. Если металл имеет толщину менее 0,5 мм, под него иногда подкладывают жертвенный лист из плотного картона для обеспечения жесткости системы. Мастер контролирует скорость опускания пуансона, когда работает на гидравлическом оборудовании с плавной регулировкой подачи. Своевременная очистка стола от обрезков исключает попадание мусора под прижимной механизм.
