Угловысечные станки

В моделях с переменным углом лезвия закрепляют на поворотных механизмах, которые позволяют изменять геометрию реза от 30 до 140 градусов. Специальные маховики или цифровые приводы вращают ножевые блоки вокруг центральной оси до достижения нужного значения по шкале.

После выбора угла положение узлов жестко фиксируют болтами или гидравлическими зажимами, чтобы исключить смещение в момент удара. Точность установки проверяют с помощью встроенных лимбов или электронных датчиков, которые передают данные на экран управления. Если станина имеет жесткую конструкцию, установленные параметры сохраняются даже при обработке толстых листов.

Оператор выставляет значения для правого и левого ножа отдельно, когда требуется вырубка несимметричных вырезов. Некоторые станки поддерживают автоматическое изменение угла через систему ЧПУ, и это значительно ускоряет выпуск серийной продукции. Механизмы регулировки снабжают защитными кожухами, чтобы мелкая стальная пыль не попадала в зазоры поворотных подшипников. Изменение геометрии реза расширяет возможности мастерской, так как одно устройство заменяет сразу несколько прессов с фиксированным углом.

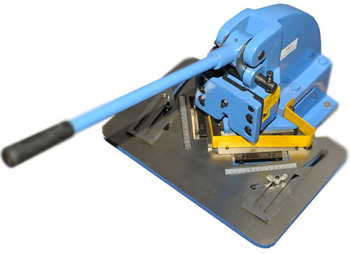

Станки с фиксированным углом 90 градусов отличаются максимальной жесткостью и долговечностью, так как ножевые блоки не имеют подвижных соединений для регулировки. Отсутствие лишних шарниров исключает появление люфтов, которые часто возникают в поворотных механизмах после длительной эксплуатации. Такие модели стоят дешевле и требуют минимального времени на подготовку к работе, так как параметры реза всегда остаются неизменными.

Конструкция станины позволяет выдерживать огромные динамические нагрузки без риска деформации или поломки опорных колонн. Массивные лезвия закрепляют непосредственно на ножевой балке через шлифованные посадочные места, и это гарантирует идеальную перпендикулярность кромок. Такое оборудование выбирают для массового производства прямоугольных коробов.

В фиксированных моделях зазор между ножами настраивают на заводе, и он обеспечивает чистый рез без заусенцев на металле разной толщины. Простота обслуживания делает эти устройства надежным решением для небольших цехов, где нет необходимости в частой переналадке под разные задачи. Отсутствие сложных систем настройки повышает общую производительность.

Для производства высечных ножей используют инструментальные легированные стали марок Х12М или Х12Ф1, которые обладают повышенной износостойкостью. Полотно подвергают вакуумной закалке до твердости 58–60 HRC, чтобы режущая кромка сохраняла остроту при контакте с нержавеющей сталью. Если материал будет недостаточно вязким, лезвие может лопнуть от резкого удара по заготовке, поэтому термическую обработку проводят в несколько этапов.

Химический состав сплава исключает появление хрупкости и позволяет инструменту выдерживать тысячи рабочих циклов без переточки. Правильная заточка обеспечивает постепенный вход ножа в металл, и это снижает нагрузку на приводной механизм станка. Когда выбирают оснастку, обязательно учитывают предел прочности проката.

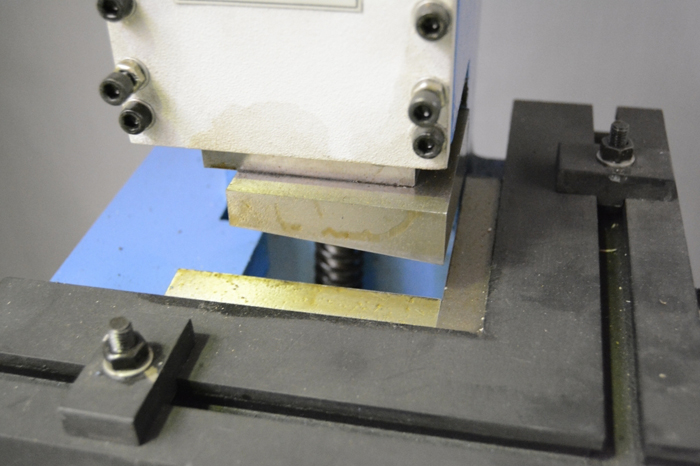

Верхние и нижние ножи имеют сменную конструкцию, и их крепят к балкам с помощью болтов высокой прочности для быстрой замены. Каждое лезвие проходит процедуру финишной шлифовки на прецизионных станках, чтобы исключить даже малейшее отклонение от плоскостности. Между режущими гранями выставляют зазор, который соответствует 5–8% от толщины листа, что гарантирует отсутствие грата на срезе.

Т-образные пазы на рабочем столе служат для надежной фиксации измерительных линеек и дополнительных упоров в нужном положении. Они позволяют быстро выставить координаты вырубки по двум осям, чтобы обеспечить высокую точность расположения угла в каждой заготовке. В них устанавливают специальные закладные болты, которые жестко удерживают оснастку даже при сильных вибрациях в моменты удара ножа.

Если поверхность стола будет гладкой, настроенные параметры могут сместиться, что приведет к появлению неисправимого брака в целой партии. Размеры и количество каналов выбирают исходя из габаритов оборудования и максимальной длины хода подвижных элементов. Правильное расположение пазов дает возможность использовать станок для обработки листов нестандартной формы.

Поверхность пазов подвергают обязательной антикоррозийной обработке или хромированию для защиты от ржавчины и механических повреждений. Чистота каналов имеет решающее значение, так как попадание мелкой металлической стружки затрудняет перемещение и точную фиксацию линеек. В комплект часто входят сухари и зажимы, которые подходят под конкретные размеры пазов.

Гидравлическая система мощных станков включает насосную станцию, блок клапанов и силовые цилиндры, которые развивают усилие до 30–50 т. Масло под высоким давлением поступает в верхнюю полость поршня, и он плавно перемещает ножевую балку к поверхности рабочего стола. Такое решение позволяет легко вырубать углы в стальных листах толщиной до 6–8 мм без рывков и лишнего шума.

Гидравлика обеспечивает равномерное распределение нагрузки на всю длину лезвия, что положительно сказывается на качестве поверхности среза. Если давление в контуре упадет ниже нормы, автоматика заблокирует движение инструмента во избежание поломки ножей при частичном прорезании металла. Конструкция системы предусматривает наличие предохранительных клапанов для защиты.

Привод имеет функцию плавного регулирования скорости хода, когда оператору требуется высокая точность при совмещении лезвий с разметкой. Отработанная жидкость возвращается в бак через фильтры тонкой очистки, которые задерживают продукты износа и мелкие загрязнения. В современных моделях устанавливают датчики контроля температуры масла, так как перегрев среды ведет к потере мощности и утечкам.

Глубину хода ножевой балки настраивают с помощью регулируемых упоров или концевых выключателей, которые ограничивают движение поршня вниз. Этот параметр важн для предотвращения лишнего соприкосновения лезвий, когда они полностью проходят через толщину заготовки. Если балка будет опускаться слишком низко, ресурс режущих кромок сократится из-за ненужного трения и ударных нагрузок на станину.

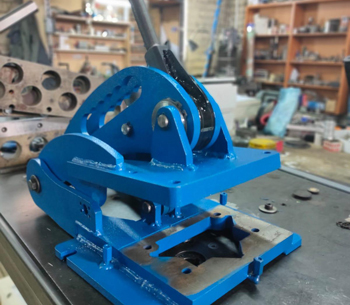

В механических моделях для этого используют резьбовые ограничители, которые фиксируют положение рычажной системы в нижней точке. Настройка позволяет адаптировать оборудование под конкретную задачу, когда требуется частичная просечка листа или работа с мягкими материалами.

Электронные датчики в продвинутых станках передают данные о положении балки на пульт ЧПУ, и это позволяет менять настройки без остановки процесса. Сокращение хода вверх также экономит время, так как инструменту не нужно возвращаться в крайнее положение при работе с тонким листом. Между верхней точкой лезвия и заготовкой оставляют минимальный зазор, которого достаточно для свободного перемещения металла по столу.

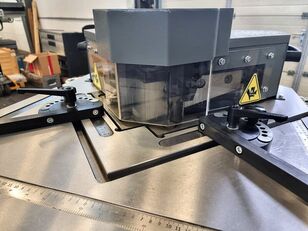

Боковые упоры с мерными шкалами позволяют быстро выставить размеры вырубки без предварительного нанесения разметки на каждую заготовку. Линейки наносят на поверхность рабочего стола с помощью лазерной гравировки, поэтому они не стираются даже после долгого контакта с металлом.

Оператор перемещает планку до нужного деления и фиксирует ее винтом, создавая надежную базу для позиционирования листа. Это гарантирует идеальную повторяемость размеров, когда в партии находятся сотни идентичных деталей для сборки коробов. Шкалы имеют цену деления 1 мм, а в прецизионных моделях используют нониусы для настройки с точностью до 0,1 мм.

Направляющие планки изготавливают из закаленной стали, чтобы их рабочая поверхность не изнашивалась при постоянном трении о кромки проката. Некоторые модели снабжают откидными упорами, которые позволяют обрабатывать габаритные листы без демонтажа всей измерительной системы. Для удобства работы в условиях плохой освещенности шкалы делают контрастными или добавляют встроенную светодиодную подсветку.

Система удаления отходов в угловысечных станках состоит из наклонных желобов и приемных контейнеров, которые располагают внутри станины. В момент рубки отрезанный фрагмент металла падает через специальное окно в рабочем столе и скатывается в лоток под действием гравитации. Это предотвращает накопление мелких кусков в зоне реза, где они могут повредить ножи или поцарапать поверхность новой детали.

Если отходы будут оставаться на столе, оператору придется постоянно отвлекаться на их ручную уборку, что снизит скорость производства. В мощных установках применяют выдвижные ящики на роликах, которые легко извлекать для опорожнения без использования подъемной техники. Продуманная схема отвода исключает заклинивание балки.

Внутренние поверхности желобов делают гладкими и покрывают износостойким составом для легкого скольжения острых фрагментов стали. Контейнеры снабжают ручками для переноски и защитными бортиками, которые удерживают мелкую пыль и окалину внутри емкости. Когда ящик заполняется, специальные датчики могут подавать сигнал на пульт управления для своевременного технического перерыва.

Станки с переменным углом имеют более сложную конструкцию, где каждое лезвие может вращаться в горизонтальной плоскости независимо от другого. Главное отличие состоит в универсальности оборудования, так как оно позволяет вырубать любые углы в диапазоне от 30 до 140 градусов без замены оснастки. Регулировку выполняют поворотом массивных стаканов, в которые вмонтированы ножевые блоки, с помощью ручных рычагов или сервоприводов.

Фиксация выбранного значения происходит через мощные стопорные механизмы, которые исключают любое смещение инструмента при работе с толстым листом. Усилия на кромках в таких моделях могут быть ниже из-за наличия дополнительных соединений. Этот тип машин выбирают для мелкосерийного производства сложных фасадных элементов.

Между ножами в таких станках предусмотрена система автоматической компенсации зазора, которая подстраивается под выбранный угол и толщину материала. Сложная кинематика требует регулярного контроля чистоты поворотных опор и своевременной замены смазки в червячных передачах. Оператор должен обладать более высокой квалификацией для правильной настройки геометрии реза и исключения перекосов.

Для защиты рабочей зоны от разлетающейся стружки и мелких осколков металла используют прозрачные экраны из поликарбоната или стальные сетки. Ограждения закрывают ножевой блок со всех сторон, но при этом оставляют достаточно места для безопасной подачи листа на стол. Если деталь имеет сложную форму, экран можно откинуть вверх для обеспечения лучшего обзора зоны разметки перед началом цикла.

Прозрачный пластик устойчив к ударам и не мутнеет от попадания капель гидравлического масла, что сохраняет отличную видимость. Некоторые модели снабжают пневматическими заслонками, которые опускаются автоматически в момент начала движения балки вниз. Это исключает попадание рук оператора в опасную зону.

Вокруг ножей часто устанавливают щетки или гибкие уплотнители, которые задерживают пыль и окалину внутри защитного кожуха. Регулярная очистка защитных элементов восстанавливает видимость и предотвращает появление царапин на поверхности экранов. Крепление ограждений выполняют через электрические блокировки, которые запрещают пуск станка при открытой или демонтированной защите.

Ножная педаль управления позволяет освободить руки оператора для точного позиционирования и надежного удержания заготовки на столе. Когда человек нажимает на рычаг, срабатывает электрический или гидравлический привод, и ножевая балка совершает рабочий ход. Это особенно важно при работе с крупногабаритными листами, которые требуют поддержки с двух сторон для исключения перекоса.

Педаль снабжают защитным кожухом, чтобы случайное падение обрезков или инструмента не привело к непреднамеренному пуску механизма. Внутри корпуса устанавливают чувствительные микровыключатели, которые обеспечивают мгновенную реакцию системы на команду. Длина кабеля дает возможность разместить пульт в любом удобном месте вокруг станка.

Для повышения безопасности применяют систему умной педали, которая требует определенного усилия нажатия для начала цикла рубки. Если нога соскользнет с рычага, движение ножа немедленно прекратится, и балка вернется в исходное верхнее положение. Поверхность площадки делают рифленой для предотвращения скольжения обуви и обеспечения надежного контакта в любых условиях.

Смазку направляющих колонн проводят через встроенные пресс-масленки или с помощью автоматической системы подачи масла. Постоянное наличие масляной пленки на прецизионных поверхностях снижает коэффициент трения и предотвращает появление задиров при движении балки. Для этих целей используют индустриальные масла с пакетом противоизносных присадок, которые выдерживают высокие контактные нагрузки.

Перед началом каждой смены колонны очищают от пыли и мелкой стружки, чтобы загрязнения не попали внутрь втулок скольжения. Если направляющие будут сухими, возникнет перегрев металла, и точность вырубки углов значительно снизится из-за теплового расширения.

В некоторых станках применяют современные самосмазывающиеся втулки с графитовыми вставками, которые требуют минимального обслуживания в процессе эксплуатации. Однако даже такие элементы нуждаются в периодическом осмотре на наличие выработки и сколов. Защитные гофры или телескопические кожухи закрывают колонны от попадания окалины и грязи из внешней среды.

Станина угловысечного станка проектируется с учетом десятикратного запаса прочности, чтобы выдерживать резкие ударные нагрузки в момент контакта ножа с листом. Основу изготавливают из высокопрочного серого чугуна или толстостенных стальных плит, которые соединяют методом глубокой сварки с последующим отжигом. Это необходимо для снятия внутренних напряжений и предотвращения деформации корпуса после длительного использования.

Массивное основание поглощает вибрации, возникающие при рубке твердых сплавов, и защищает фундамент здания от разрушения. Вес оборудования может достигать нескольких тонн, что обеспечивает идеальную стабильность без анкерного крепления. Правильное распределение массы исключает раскачивание пресса при работе.

Внутренние ребра жесткости усиливают конструкцию в местах крепления гидравлических цилиндров и опорных направляющих. Поверхность станины проходит процедуру искусственного старения, чтобы геометрические размеры стола не менялись под влиянием колебаний температуры. Нижняя часть корпуса часто имеет расширенную базу для лучшей устойчивости и удобства размещения контейнеров для отходов.
