Определение предела прочности на сжатие

Хотя оба метода направлены на изучение механических свойств, физика процессов в них существенно различается. При растяжении дефект в виде микротрещины стремится раскрыться, что ведет к быстрому разрыву образца. При сжатии же, напротив, дефекты и поры стремятся захлопнуться, что позволяет материалу проявлять иные прочностные характеристики.

Для пластичных металлов, таких как малоуглеродистая сталь или алюминий, понятие предела прочности на сжатие является в некоторой степени условным, так как образец не разрушается, а просто сплющивается в тонкий диск. В этом случае фиксируют предел текучести, за которым начинаются необратимые изменения формы.

Для хрупких материалов, таких как чугун или закаленные инструментальные стали, испытание на сжатие является основным, так как их прочность в этом режиме может в несколько раз превышать показатели на растяжение. Это позволяет инженерам проектировать массивные опоры и станины, максимально используя потенциал материала.

Бочкообразование - характерное искажение формы цилиндрического образца в процессе сжатия, когда его средняя часть расширяется сильнее, чем торцы. Это явление возникает из-за сил трения, действующих на контактных поверхностях между образцом и опорными плитами пресса.

Трение препятствует свободному радиальному расширению торцов металла, в результате чего в образце возникает сложное напряженное состояние вместо чистого линейного сжатия. Это вносит существенную погрешность в расчеты реальной прочности.

Чтобы минимизировать эффект, технологи используют специальные смазки или выбирают определенное соотношение высоты образца к его диаметру. В точных лабораторных исследованиях применяются полированные опоры из сверхтвердых сплавов.

Понимание этого эффекта необходимо специалистам для корректной интерпретации результатов и получения объективных данных о способности металла сопротивляться сдавливающим нагрузкам.

Основной нормативный документ для проведения таких исследований в отечественной практике - ГОСТ 25.503-97. Этот стандарт устанавливает жесткие требования к форме и размерам образцов, а также к точности испытательного оборудования и методике обработки полученных данных.

Согласно нормативам для испытаний чаще всего используются цилиндры с отношением высоты к диаметру от одного до трех. Стандарт детально описывает правила подготовки торцевых поверхностей образца, которые должны быть строго параллельны друг другу и перпендикулярны оси нагружения. Любое отклонение от этих требований приведет к перекосу и возникновению изгибающих моментов, что полностью исказит результаты теста.

Соблюдение ГОСТа обязательно для признания результатов испытаний легитимными, что особенно важно при сертификации продукции для ответственных отраслей машиностроения и строительства.

Уникальное поведение чугуна объясняется его микроструктурой, в которой присутствуют включения графита в форме пластинок. В условиях растяжения они работают как внутренние острые надрезы и мощные концентраторы напряжений, что приводит к быстрому хрупкому разрушению при относительно малых нагрузках.

Однако при сжатии графитовые включения не инициируют рост трещин, а эффективно передают нагрузку на металлическую матрицу. В результате предел прочности чугуна на сжатие может быть в три или четыре раза выше, чем на растяжение. Это свойство делает чугун идеальным материалом для изготовления фундаментных плит, колонн зданий и станин тяжелых кузнечно-прессовых машин.

Инженерные расчеты всегда учитывают эту анизотропию свойств, позволяя создавать массивные и долговечные конструкции, работающие исключительно на сдавливание.

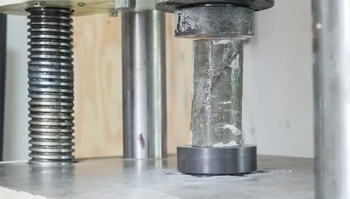

Испытательная машина должна обеспечивать исключительную жесткость конструкции и идеальную центровку опорных плит. Любой люфт в направляющих или непараллельность плит вызовет внецентренное сжатие, что приведет к преждевременному разрушению образца или получению заниженных показателей прочности.

Современные прессы оснащают прецизионными датчиками силы и перемещения, которые позволяют фиксировать деформацию с точностью до микрона. Важная функция - возможность поддержания постоянной скорости нагружения, так как металлы могут менять свое сопротивление в зависимости от темпа сжатия. Установка также должна иметь систему автоматической записи диаграммы процесса в цифровом виде.

Регулярная метрологическая поверка такого оборудования является обязательным требованием, гарантирующим заказчику, что полученные цифры отражают реальные свойства металла, а не погрешности измерительной системы.

Гидростатическое сжатие имитирует условия работы деталей на экстремальных глубинах океана или в недрах земли. В отличие от механического пресса, который давит на торец образца, жидкость в камере высокого давления воздействует на материал равномерно со всех сторон. Это исключает возникновение касательных напряжений и предотвращает преждевременное разрушение по механизму сдвига.

Под действием всестороннего сжатия даже хрупкие при обычных условиях металлы начинают проявлять удивительную пластичность. Исследования показывают, что гидростатическое давление способно залечивать микроскопические внутренние поры и несплошности в отливках, повышая их плотность и усталостную долговечность.

Результаты таких испытаний необходимы при проектировании глубоководных аппаратов, оборудования для нефтегазовых скважин и в фундаментальных исследованиях физики твердого тела.

Температурный фактор оказывает решающее влияние на сопротивление металла сжатию. При нагреве энергия тепловых колебаний атомов возрастает, что облегчает движение дислокаций в кристаллической решетке. В результате предел текучести и предел прочности неуклонно снижаются, а пластичность материала растет. Это свойство широко используется в процессах горячей ковки и штамповки, когда металл нагревают для снижения усилий, необходимых для изменения его формы.

При отрицательных температурах наблюдается обратный эффект: прочность на сжатие растет, но одновременно увеличивается риск хрупкого разрушения. Для материалов, работающих в криогенной технике или в условиях вечной мерзлоты, проведение испытаний на сжатие при рабочих температурах является критически важным этапом подтверждения безопасности и надежности конструкций.

Вибрационный метод относится к динамическим испытаниям и позволяет оценить поведение металла в условиях, максимально приближенных к реальной эксплуатации машин и механизмов. Статическое сжатие показывает, какую нагрузку выдержит деталь один раз, тогда как вибрационный тест выявляет способность материала сопротивляться многократным знакопеременным воздействиям.

Этот метод эффективно обнаруживает скрытые дефекты структуры, которые могут не проявляться при обычном сдавливании, но быстро приводят к разрушению под действием резонансных колебаний. Анализ частотных характеристик и демпфирующей способности металла позволяет инженерам проектировать оборудование с низким уровнем шума и высокой виброустойчивостью. Это особенно важно для двигателестроения, станкостроения и авиации, где детали постоянно подвергаются высокочастотным нагрузкам в процессе работы.

Для таких материалов, как медь, алюминий или низкоуглеродистая сталь, кривая на графике после прохождения предела текучести постоянно уходит вверх без видимого обрыва. Это происходит из-за непрерывного увеличения площади поперечного сечения образца при его сплющивании.

В таких случаях в качестве характеристики прочности принимают условный предел текучести или напряжение при определенной степени деформации, например, при сокращении высоты образца на пятьдесят процентов. Инженеры используют эти данные для расчета процессов обработки металлов давлением, таких как прокатка или прессование.

Понимание хода диаграммы позволяет определить оптимальную степень обжатия материала, при которой он достигает максимальной плотности и прочности за счет наклепа, но еще не начинает трескаться по краям из-за исчерпания ресурса пластичности.

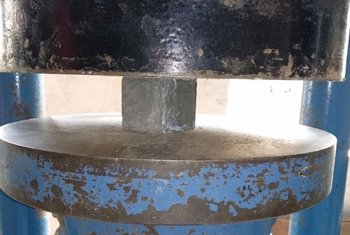

Качество подготовки торцов - едва ли не самый важный фактор в дефектоскопии на сжатие. Поверхности должны быть отшлифованы до зеркального блеска, у них должна быть строго плоскопараллельная форма. Малейшая выпуклость или вогнутость торца приведет к концентрации напряжений в центре или по краям образца, что вызовет его преждевременное разрушение.

Также критически важна перпендикулярность торцов к продольной оси. Если образец имеет хотя бы незначительный скос, нагрузка примет внецентренный характер, возникнет изгибающий момент, и результаты теста будут занижены. Профессиональные лаборатории используют прецизионные шлифовальные станки и контролируют геометрию образцов с помощью лекальных плит и индикаторных головок.

Скрупулезная подготовка гарантирует, что в процессе сжатия металл будет находиться в состоянии чистого одноосного сжатия, что позволяет получить максимально достоверные справочные данные.

На микроскопическом уровне процесс сжатия вызывает глобальную перестройку кристаллической решетки. Зерна металла начинают деформироваться, сплющиваясь и вытягиваясь в направлении, перпендикулярном приложенной силе.

Внутри зерен происходит массовое движение дислокаций, которые начинают блокировать друг друга, вызывая эффект деформационного упрочнения или наклепа. Это делает металл более твердым и прочным, но одновременно снижает его способность к дальнейшей деформации. При экстремальных степенях сжатия может возникнуть текстура - преимущественная ориентация кристаллов, что придает материалу анизотропные свойства.

Изучение этих изменений с помощью металлографии после испытаний на сжатие позволяет ученым и инженерам разрабатывать новые сплавы с заданными характеристиками и оптимизировать процессы термической обработки для восстановления пластичности после холодной деформации.

Испытание труб на сжатие вдоль их оси принципиально отличается от испытания цельных цилиндров. Здесь главная угроза - не разрушение самого металла, а потеря местной или общей устойчивости. Труба может внезапно сложиться в гармошку или изогнуться задолго до достижения предела прочности материала.

Проектировщики используют результаты таких тестов для расчета критической нагрузки, которую может выдержать колонна или опора без риска внезапного обрушения. Для проведения корректного теста часто используют специальные вставки-оправки, предотвращающие смятие концов трубы в захватах машины.

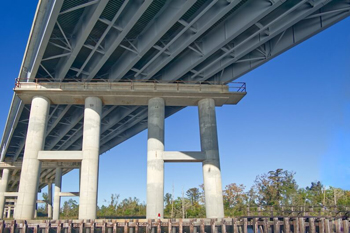

Данные о прочности труб на сжатие необходимы в строительстве мостов, нефтяных вышек и каркасов высотных зданий. Везде, где трубчатые элементы работают как основные несущие стойки, воспринимающие колоссальный вес всей вышележащей конструкции.

Фундаменты мощных прессов, молотов и прокатных станов испытывают огромные статические и динамические сдавливающие нагрузки. Для обеспечения их долговечности инженеры должны знать не только прочность бетона, но и предел прочности на сжатие стальных закладных деталей, анкерных плит и опорных колонн. Если напряжение в металле превысит предел текучести, произойдет деформация опор, что вызовет перекос оборудования, быстрый износ подшипников и поломку дорогостоящих валов.

Определение характеристик сжатия позволяет точно рассчитать площадь опорных плит, чтобы распределить нагрузку на фундамент максимально равномерно. Это предотвращает неравномерную осадку оборудования и гарантирует сохранение ювелирной точности настроек станков на протяжении десятилетий эксплуатации в условиях интенсивных производственных вибраций и постоянного давления многотонных масс.
