Определение предела текучести

Предел упругости и предел текучести смежные, но функционально разные показатели. Предел упругости определяет максимальное напряжение, после снятия которого образец полностью восстанавливает свои первоначальные размеры без остаточной деформации.

Предел текучести находится чуть выше по кривой нагружения и обозначает момент, когда в металле начинаются необратимые сдвиги атомных слоев. В этой точке микроскопические изменения структуры становятся настолько значительными, что материал начинает течь даже без существенного увеличения внешней нагрузки.

Для большинства конструкционных сталей эти показатели близки, но для ответственных расчетов их важно разделять. Если деталь работает в режиме точного позиционирования, ее эксплуатация выше предела упругости недопустима, даже если предел текучести еще не достигнут, так как накопленные микродеформации со временем приведут к нарушению геометрии узла.

Физический предел текучести наблюдается преимущественно у мягких малоуглеродистых сталей и проявляется на диаграмме растяжения в виде горизонтального или зигзагообразного участка, называемого площадкой текучести. В этот момент образец удлиняется при практически постоянном напряжении.

Физика этого явления связана с наличием в металле атомов углерода и азота, которые образуют вокруг дислокаций так называемые атмосферы Коттрелла. Эти облака примесей блокируют движение дислокаций до достижения определенного критического усилия. Как только нагрузка становится достаточной, дислокации лавинообразно вырываются из своих положений и начинают свободно перемещаться по кристаллической решетке.

Именно этот процесс резкого освобождения и последующего легкого скольжения и формирует площадку текучести на графике, сигнализируя о переходе материала в стадию интенсивного пластического течения.

При испытании материалов с ярко выраженной площадкой текучести выделяют две ключевые точки. Верхний предел текучести соответствует пиковому напряжению непосредственно перед началом лавинообразного движения дислокаций. Это момент максимального сопротивления структуры перед срывом в пластику. Нижний предел текучести - минимальное значение напряжения в процессе самого пластического течения на площадке.

Верхний предел часто бывает нестабильным и сильно зависит от скорости нагружения и соосности образца в зажимах машины, поэтому он редко используется в серьезных инженерных расчетах. Для проектирования конструкций и машин за расчетную величину всегда принимается нижний предел текучести, так как он дает более стабильную и достоверную оценку реального сопротивления материала необратимым деформациям, обеспечивая необходимый запас надежности при эксплуатации объекта.

Далеко не все металлические сплавы имеют четко выраженную площадку текучести на диаграмме растяжения. У алюминия, меди, нержавеющих и высокоуглеродистых сталей переход из упругой зоны в пластическую происходит плавно, по кривой. В таких случаях невозможно визуально определить точную точку начала течения.

Чтобы стандартизировать расчеты, инженеры ввели понятие условного предела текучести, обозначаемого как σ0,2. Это уровень напряжения, при котором остаточная деформация образца после снятия нагрузки составляет ровно 0,2% от его первоначальной расчетной длины.

Данная величина выбрана как технический компромисс, позволяющий однозначно идентифицировать начало существенных пластических изменений в структуре любого металла. Использование этого показателя позволяет унифицировать методики проектирования для самых разных материалов, гарантируя их предсказуемое поведение в составе сложных инженерных систем.

Предел текучести не является абсолютной константой и может существенно меняться в зависимости от темпа приложения нагрузки. При увеличении скорости перемещения захватов разрывной машины наблюдается рост измеряемого предела текучести. Это объясняется тем, что дислокации в кристаллической решетке имеют конечную скорость перемещения. При быстром нагружении они не успевают перестраиваться и преодолевать препятствия, что заставляет материал проявлять более высокое сопротивление. В динамических процессах, таких как удар или взрыв, динамический предел текучести может превышать статический в 1,5-2 раза.

Для обеспечения повторяемости результатов лабораторных испытаний государственные стандарты жестко ограничивают скорость движения траверсы машины. Соблюдение этого регламента критически важно для получения объективных данных, которые можно сравнивать с результатами других лабораторий и справочными характеристиками металлопроката.

Температура - один из главных факторов, определяющих предел текучести. При нагреве энергия тепловых колебаний атомов в решетке возрастает, что значительно облегчает движение дислокаций и их переход через энергетические барьеры. В результате предел текучести неуклонно снижается с ростом температуры. Это свойство - основой технологий горячей обработки металлов давлением, когда нагрев позволяет деформировать массивные заготовки с минимальными усилиями.

При отрицательных температурах ситуация обратная: предел текучести растет, но одновременно с этим металл может потерять способность к пластическому течению и разрушиться хрупко.

Исследование зависимости предела текучести от температуры позволяет инженерам проектировать оборудование для криогенных производств или тепловых электростанций, гарантируя сохранение формы и целостности деталей в экстремальных термических режимах.

Эффект Баушингера заключается в снижении предела текучести материала при изменении знака нагрузки после предварительной пластической деформации. Если деталь сначала подвергнуть растяжению выше предела текучести, а затем начать сжимать, она начнет течь при значительно меньшем напряжении, чем ее исходный предел текучести на сжатие.

Это явление связано с накоплением дислокаций у препятствий в процессе первой нагрузки, которые при смене направления начинают двигаться в обратную сторону гораздо легче. Данный эффект имеет колоссальное значение для деталей, работающих в условиях циклического нагружения, таких как коленчатые валы или пружины.

Игнорирование эффекта Баушингера может привести к преждевременному развитию усталостных трещин и внезапному отказу механизма, даже если номинальные рабочие напряжения кажутся безопасными относительно стандартных табличных характеристик прочности.

Наклеп - процесс упрочнения металла путем его предварительной пластической деформации в холодном состоянии. При прокатке, волочении или дробеструйной обработке плотность дислокаций в структуре металла резко возрастает. Они начинают пересекаться, запутываться и мешать движению друг друга. В результате предел текучести наклепанного металла может вырасти в несколько раз по сравнению с отожженным состоянием.

Это широко используется при производстве высокопрочной проволоки, пружин и тонкостенных профилей. Однако плата за рост предела текучести - резкое снижение пластичности и ударной вязкости. Материал становится прочным, но хрупким, что может привести к его разрушению при ударных нагрузках.

Контроль предела текучести после наклепа позволяет найти оптимальный баланс между прочностью и надежностью изделия, обеспечивая его эффективную работу без риска хрупкого разлома.

Деформационное старение - процесс самопроизвольного изменения предела текучести металла после его пластической деформации. В низкоуглеродистых сталях спустя некоторое время после обработки атомы азота и углерода диффундируют к новым дислокациям, снова блокируя их движение. Это приводит к тому, что предел текучести материала со временем повышается, а пластичность снижается. На практике это может проявиться в том, что стальной лист, который легко гнулся сразу после прокатки, через несколько месяцев хранения начинает трескаться при той же операции гибки.

Также старение может вызвать появление на поверхности изделия некрасивых полос текучести, так называемых линий Людерса, что недопустимо для лицевых деталей автомобилей или бытовой техники. Определение склонности сплава к старению позволяет технологам назначать правильные сроки переработки металла или использовать специальные присадки, такие как алюминий или титан, для стабилизации свойств.

Процесс промышленной прокатки придает металлу волокнистую структуру, что неизбежно ведет к анизотропии - различию механических свойств в зависимости от направления приложения нагрузки.

Предел текучести образца, вырезанного вдоль направления движения валков стана, обычно на 10-15% выше, чем у образца, вырезанного в поперечном направлении. Это объясняется вытянутой формой зерен и неметаллических включений. Для конструктора это означает, что если деталь в механизме будет испытывать нагрузки под углом к направлению проката, ее реальный предел текучести может оказаться ниже табличного значения.

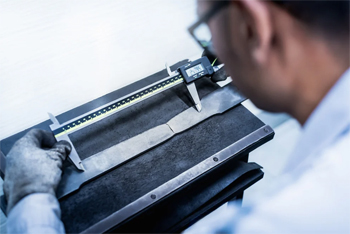

При проведении лабораторных испытаний крайне важно фиксировать направление вырезки образца и учитывать его в расчетах. Полный анализ свойств проката часто требует испытания серии образцов под разными углами, что позволяет создать точную математическую модель поведения конструкции под сложной пространственной нагрузкой.

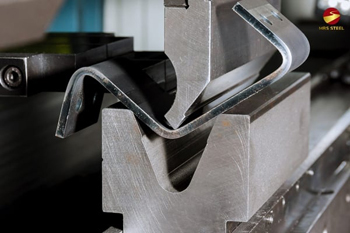

В процессах обработки металлов давлением предел текучести становится основным технологическим барьером, который необходимо преодолеть для получения нужной формы. Чтобы согнуть деталь или вытянуть сложный профиль, оборудование должно создать напряжения, гарантированно превышающие предел текучести материала.

Если усилия будет недостаточно, деталь просто спружинит и вернется в исходное состояние. С другой стороны, слишком сильное превышение этого порога может привести к утонению стенки или разрыву металла. Понимание точного значения предела текучести позволяет технологу рассчитать необходимое усилие пресса и правильно спроектировать оснастку с учетом угла пружинения.

Для автоматизированных линий массового производства стабильность этого показателя в каждой партии металла является залогом получения идентичных деталей без необходимости постоянной перенастройки станков и ручной доводки изделий.

Предел текучести напрямую зависит от чистоты металла и его внутреннего строения. Введение легирующих элементов, таких как хром, никель, марганец или ванадий, искажает кристаллическую решетку основного металла, создавая препятствия для движения дислокаций. Это называется механизмом твердорастворного упрочнения.

Другой мощный рычаг управления прочностью - измельчение зерна. Согласно закону Холла-Петча, чем меньше средний размер зерна в металле, тем выше его предел текучести. Это происходит потому, что границы зерен служат непреодолимым барьером для скольжения атомов: чем больше границ, тем труднее дислокациям перемещаться по объему материала.

Металлографический анализ в сочетании с испытаниями на растяжение позволяет металлургам создавать сплавы с ювелирно заданными характеристиками текучести, обеспечивая сочетание высокой прочности и необходимой вязкости.

Использование твердомеров для оценки предела текучести - быстрый и дешевый способ, не требующий разрушения детали или изготовления специальных образцов. Существуют эмпирические формулы, устанавливающие корреляцию между твердостью по Бринеллю или Роквеллу и прочностными характеристиками сталей.

Однако такие методы обладают значительной погрешностью, которая может достигать 15-20%. Косвенная оценка не учитывает микроструктурные особенности, такие как текстура проката или наличие внутренних напряжений.

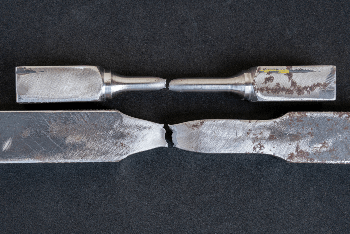

Использовать твердость для определения предела текучести можно лишь для ориентировочного входного контроля или при сортировке металла на складе. Для ответственных инженерных расчетов, прохождения сертификации или судебных экспертиз единственным легитимным методом остается прямое механическое испытание образца на растяжение, обеспечивающее метрологическую точность и юридическую достоверность данных.
