Пайка

Капиллярный эффект обеспечивает самопроизвольное заполнение узких зазоров между деталями жидким расплавом припоя. Когда поверхности плотно прилегают друг к другу, силы межмолекулярного взаимодействия затягивают расплавленный сплав даже в вертикальные каналы.

Процесс происходит успешно только при условии идеальной чистоты стенок, так как любые жировые пленки или оксиды препятствуют свободному движению жидкости. Припой стремится занять все свободное пространство, потому что энергия поверхностного натяжения направляет его вдоль очищенного металла. Качественное соединение формируется по всей площади контакта, а не только по внешнему контуру стыка.

Скорость и глубина проникновения расплава зависят от вязкости выбранного состава и температуры нагрева заготовок. Когда металл прогревают равномерно, припой движется к более горячим участкам и заполняет даже микроскопические неровности рельефа. Если зазор между заготовками превышает 0,5 мм, капиллярные силы ослабевают и расплав может вытечь из зоны обработки под действием гравитации. Для управления этим процессом мастера создают калиброванные щели, которые гарантируют стопроцентную герметичность шва.

Точность подгонки деталей перед началом процесса определяет механическую надежность будущего узла и расход дорогостоящих расходных материалов. Для получения максимальной прочности на разрыв устанавливают зазор в пределах от 0,05 мм до 0,2 мм.

Если щель слишком мала, припой не может проникнуть вглубь стыка из-за высокого сопротивления и образует лишь поверхностную спайку. Избыточный зазор приводит к снижению плотности соединения, потому что мягкий присадочный сплав не может выдерживать такие же нагрузки, как основной металл. Прочность шва в узком канале возрастает за счет эффекта стесненной деформации, когда тонкий слой припоя работает совместно с жесткими стенками детали.

Равномерность дистанции по всей длине шва исключает появление концентраторов напряжений и предотвращает образование трещин при остывании. Когда сваривают трубы разного диаметра, торцы центрируют для обеспечения одинакового кольцевого пространства. Настройка зазора учитывает также коэффициент теплового расширения металлов, так как при нагреве до +400-600℃ размеры деталей могут существенно измениться.

Разделение методов пайки происходит по температурному порогу в +450℃, который определяет выбор оборудования и состав используемых сплавов. Мягкая пайка проводится при низких температурах с применением оловянно-свинцовых или бессвинцовых припоев. Этот способ идеально подходит для электроники и тонкостенных изделий, так как он не вызывает структурных изменений в основном металле.

Тепловое воздействие в этом случае минимально, поэтому риск деформации или пережога заготовок практически отсутствует. Соединения получаются герметичными, но они не рассчитаны на работу в условиях высоких механических нагрузок или сильного нагрева в процессе эксплуатации.

Твердая пайка требует разогрева деталей выше +450℃ и использования медно-цинковых, серебряных или медно-фосфорных припоев. Технология обеспечивает высокую прочность шва, которая часто сопоставима с характеристиками самого металла заготовки. Такой метод выбирают для монтажа систем отопления, ремонта инструментов и сборки узлов промышленного оборудования.

Твердые припои обладают высокой температурой плавления, поэтому они сохраняют свои свойства при значительных термических перегрузках. Процесс требует применения мощных газовых горелок или инверторных установок индукционного нагрева.

Алюминий мгновенно образует на воздухе очень прочную оксидную пленку, температура плавления которой превышает +2000℃. Сам металл переходит в жидкое состояние уже при +660℃, поэтому существует огромный риск прожога заготовки при попытке разрушить оксид нагревом.

Для работы с алюминием используют специальные активные флюсы на основе хлоридов и фторидов щелочных металлов. Реактивы химически разрушают защитный слой и предотвращают его повторное появление в процессе формирования шва. Когда поверхность очищена, в зону контакта вводят присадочные прутки с высоким содержанием цинка или кадмия для обеспечения хорошей смачиваемости.

Дополнительную сложность создает высокая теплопроводность алюминия, так как тепло быстро уходит от места пайки вглубь всей детали. Мастер должен использовать мощные источники энергии для локального прогрева стыка до нужной температуры за короткий промежуток времени. Если процесс затягивается, флюс может выгореть, а металл покроется новым слоем тугоплавких оксидов.

При пайке алюминия не наблюдается изменения цвета при нагреве, поэтому момент начала плавления определяют по поведению присадочного материала. После завершения работ остатки химических веществ обязательно смывают горячей водой для предотвращения коррозии.

Нержавеющая сталь обладает низкой теплопроводностью и содержит хром, который образует на поверхности вязкие и стойкие оксиды. Для успешной пайки применяют концентрированные кислотные флюсы, способные растворять легирующие пленки при нагреве.

Процесс ведут быстро, чтобы избежать перегрева и выпадения карбидов хрома по границам зерен металла. Если деталь подвергается длительному воздействию пламени, она может потерять свои антикоррозийные свойства в околошовной зоне. При использовании серебряных припоев достигается отличная адгезия и высокая прочность стыка без масштабной термической деформации листов.

Чистота поверхности перед началом работ должна быть безупречной, так как любые загрязнения вызывают появление черного нагара. Мастер зачищает кромки до стального блеска и немедленно наносит защитный слой флюса для исключения контакта с кислородом. Когда используют твердую пайку, выбирают горелки с восстановительным пламенем для дополнительной защиты ванны расплава. Охлаждение нержавеющей стали проводят медленно для предотвращения возникновения внутренних напряжений в зоне перехода.

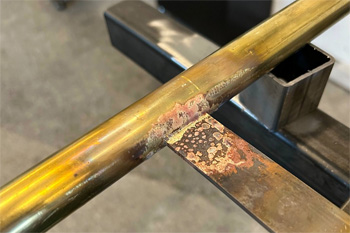

Большинство эффективных флюсов содержат агрессивные химические компоненты, которые вызывают интенсивную коррозию металла после остывания шва. Остатки активных веществ впитывают влагу из воздуха и образуют кислоты, разрушающие структуру припоя и основной заготовки. Если не удалить продукты реакции вовремя, на поверхности появляются белые или зеленые налеты, а прочность соединения падает.

Для смывки водорастворимых составов используют горячую воду и щетки с синтетическим ворсом. Спиртовые и канифольные флюсы убирают специальными растворителями или бензином для достижения полной чистоты изделия.

Чистота поверхности также необходима для проведения качественного визуального контроля на предмет отсутствия пор и непроваров. Под слоем застывшего флюса часто скрываются дефекты, которые могут привести к протечкам в системах под давлением. Когда детали готовят под покраску или гальваническое покрытие, наличие любых инородных частиц на кромках недопустимо.

Индукционный нагрев обеспечивает высочайшую скорость и точность передачи энергии непосредственно в зону соединения металлов. Процесс основан на возникновении вихревых токов внутри заготовки под воздействием мощного переменного магнитного поля. Энергия концентрируется только на поверхности стыка, поэтому основная масса детали остается холодной и не деформируется.

Этот метод позволяет автоматизировать процесс, когда заготовки перемещаются через индуктор на конвейерной ленте. Время нагрева составляет несколько секунд, что в десятки раз быстрее использования газовых горелок или печей.

Высокая повторяемость результатов исключает влияние человеческого фактора на качество выпускаемой продукции. Электронный блок управления поддерживает температуру с точностью до 1℃, предотвращая перегрев и выгорание флюса. Индукционная технология экологически чиста, так как при работе отсутствуют продукты сгорания газа и открытое пламя. Метод подходит для пайки твердосплавных пластин на режущий инструмент и сборки автомобильных агрегатов.

Для крепления напаек из вольфрамокобальтовых сплавов применяют метод высокотемпературной пайки с использованием латунных или серебряных припоев. На поверхность инструмента наносят слой флюса, после чего устанавливают пластину и прокладывают между материалами тонкую фольгу припоя. Нагрев проводят индукционным способом или с помощью многопламенной газовой горелки до температуры +800-900℃.

Когда припой плавится, он заполняет зазор и обеспечивает надежное сцепление хрупкого твердого сплава со стальным корпусом. Процесс требует точности позиционирования, так как смещение режущей кромки на доли миллиметра приведет к браку инструмента.

Чтобы избежать появления трещин в пластине из-за разницы температурного расширения, используют метод медленного охлаждения в горячем песке. Твердый сплав обладает высокой чувствительностью к термическим ударам, поэтому скорость повышения температуры также строго контролируют. В некоторых случаях применяют специальные «сэндвич»-прокладки с медной серединой для компенсации внутренних напряжений. После завершения пайки излишки металла удаляют на заточном станке при формировании окончательной геометрии зуба.

Серебро значительно улучшает текучесть расплава и повышает механическую прочность паяного соединения на различных сталях. Добавление этого благородного металла в сплав позволяет снизить рабочую температуру процесса без потери качества шва.

Серебряные припои обладают уникальной способностью проникать в самые узкие зазоры благодаря низкому коэффициенту поверхностного натяжения. Соединения с содержанием серебра 15-45 % выдерживают высокие вибрационные нагрузки и резкие перепады температур в процессе эксплуатации. Подобные составы незаменимы при производстве холодильного оборудования и компонентов авиационных двигателей.

Наличие серебра также повышает коррозионную стойкость стыка в агрессивных средах и во влажном климате. Припой отлично смачивает нержавеющую сталь, медь и никелевые сплавы, образуя ровный и эстетичный валик. Шов после обработки серебром имеет мелкозернистую структуру и высокую пластичность, что предотвращает появление хрупких трещин.

Ступенчатая пайка подразумевает последовательное выполнение нескольких соединений на одном узле с использованием припоев с разной температурой плавления. Первый этап работ проводят с применением наиболее тугоплавкого состава при максимальном нагреве всей конструкции.

Для каждого последующего шва выбирают присадочный материал, точка плавления которого на 30-50℃ ниже предыдущего. Подобная тактика позволяет собирать сложные многокомпонентные агрегаты без риска разрушения уже готовых стыков. Технология востребована в приборостроении и при изготовлении ювелирных изделий со множеством мелких элементов.

Мастер должен строго соблюдать очередность операций и точно контролировать зону нагрева при каждом новом подходе. Использование теплоотводящих зажимов помогает локализовать тепло и защитить ранее спаянные участки от случайного размягчения. Применение паяльных паст с разными температурными индексами упрощает процесс автоматизации такой сборки в печах. Ступенчатый метод дает возможность интегрировать чувствительные электронные компоненты в массивные металлические корпуса.

Смачиваемость определяет способность жидкого припоя растекаться по металлу и образовывать прочную молекулярную связь. Этот параметр оценивают по углу контакта капли расплава с поверхностью заготовки: чем меньше угол, тем лучше качество сцепления. Когда металл имеет плохую смачиваемость, припой собирается в шарики и не проникает в зазоры, что ведет к образованию «холодных» швов.

Главная причина плохой смачиваемости - наличие оксидных пленок и жировых загрязнений, которые отталкивают жидкий сплав. Флюс выполняет задачу снижения поверхностного натяжения и подготавливает структуру металла к приему присадочного материала.

Для улучшения растекания припоя иногда применяют метод предварительного лужения поверхностей тонким слоем аналогичного состава. Подобная подготовка гарантирует мгновенное сплавление деталей при основном нагреве и обеспечивает стопроцентный провар стыка. Химический состав припоя также подбирают с учетом сродства к металлу заготовки для обеспечения максимальной диффузии атомов.

В процессе нагрева химические компоненты флюса и металлы в составе припоя выделяют токсичные испарения и мелкодисперсные аэрозоли. Пары свинца, кадмия и соединений фтора представляют серьезную угрозу для органов дыхания и нервной системы при длительном воздействии. Работа в закрытых помещениях без эффективной принудительной вентиляции может привести к тяжелым профессиональным заболеваниям.

Современные экологические стандарты требуют перехода на бессвинцовые технологии и использование менее агрессивных органических флюсов. Для защиты персонала на рабочих местах устанавливают местные вытяжные устройства — дымоуловители, которые задерживают вредные частицы непосредственно в точке их образования.

Сварщик должен использовать средства индивидуальной защиты, включая респираторы с соответствующими фильтрами и защитные очки. Остатки флюса на коже могут вызвать раздражение или химические ожоги, поэтому контакт с материалами проводят только в перчатках.

Вакуумная пайка в специальных печах исключает любое взаимодействие разогретого металла с кислородом и азотом атмосферы. В условиях высокого разрежения оксидные пленки на многих металлах разрушаются самопроизвольно, что позволяет проводить процесс без использования химических флюсов. В результате швы получаются абсолютно чистыми, лишенными шлаковых включений и газовых пор, которые часто ослабляют соединение.

Равномерный нагрев всей заготовки в камере печи предотвращает появление температурных деформаций и внутренних напряжений. Эта технология считается эталонной для производства деталей аэрокосмической отрасли, вакуумной техники и ядерной энергетики.

Автоматический контроль термического цикла обеспечивает идеальную повторяемость характеристик каждого изделия в партии. Вакуумная среда способствует глубокой диффузии атомов припоя в структуру основного металла, создавая монолитный узел с высочайшей прочностью. Отсутствие необходимости смывать флюс после завершения цикла сокращает время производства и исключает риск химической коррозии деталей. Метод позволяет одновременно спаивать сотни мелких стыков на одном сложном агрегате за один рабочий проход.
