Перемотка рулонов металла

Необходимость смены стороны намотки продиктована техническими особенностями разматывающего оборудования на конкретном производстве. В некоторых автоматических линиях штамповки или профилирования требуется, чтобы лицевая поверхность металла, например, окрашенная сторона или полированная нержавейка, располагалась строго снаружи или строго внутри рулона. Это связано с кинематикой подачи ленты в станок и расположением защитных роликов.

Перемотка позволяет перевернуть полотно металла, обеспечивая правильную ориентацию поверхности для предотвращения ее повреждения о направляющие станка. Кроме того, смена направления намотки часто требуется при переходе от одного стандарта упаковки к другому. Это гарантирует сохранность декоративных и защитных слоев проката при длительном хранении и многократной транспортировке между производственными площадками.

Крупные металлургические комбинаты отгружают продукцию в рулонах весом по 10-15 тонн, что часто превышает грузоподъемность кранового оборудования на средних предприятиях. Процесс разделения на более мелкие партии происходит на линии перемотки, оснащенной системой точного измерения длины или веса.

Технолог задает требуемую массу или метраж для каждого нового рулона. В процессе перемотки оператор производит поперечную резку полотна гильотинными ножницами и фиксирует конец ленты на новой шпуле. Это позволяет заказчику получить партию рулонов весом 1,5-3 т, которые удобно перемещать стандартными вилочными погрузчиками и устанавливать на консольные разматыватели малой мощности.

Такое дробление партий существенно упрощает внутрицеховую логистику и позволяет использовать прокат на оборудовании, не рассчитанном на экстремальные весовые нагрузки.

Линия перемотки - идеальное место для проведения сплошного визуального и инструментального контроля качества проката. В отличие от плотно смотанного рулона при перемотке полотно полностью разворачивается, открывая специалистам доступ ко всей площади поверхности.

Для обнаружения мелких дефектов применяют стробоскопические лампы или системы машинного зрения, которые фиксируют царапины, вмятины, наплывы покрытия или участки коррозии. При обнаружении критического брака процесс останавливают, дефектный участок вырезают, а качественные части полотна соединяют методом сварки или нахлеста в зависимости от требований заказчика.

Такой мониторинг гарантирует, что в производство попадет только кондиционный материал, что исключает риск поломки дорогостоящих штампов и выхода из строя автоматических линий из-за попадания инородных включений или нарушений геометрии ленты.

Эффект телескопичности проявляется в осевом смещении витков рулона относительно друг друга, что делает его похожим на выдвинутый телескоп. Это происходит из-за недостаточного или неравномерного натяжения ленты в процессе намотки.

Слишком слабая намотка приводит к потере устойчивости рулона, что делает невозможным его безопасную транспортировку и установку на станок. С другой стороны, избыточное натяжение может вызвать деформацию металла или слипание витков, особенно для сталей с полимерным покрытием.

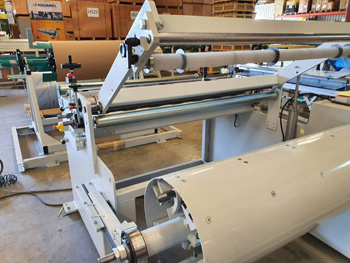

Современные перемоточные станки оснащены автоматическими системами регулировки крутящего момента на приемном валу, которые поддерживают постоянное натяжение независимо от изменения диаметра рулона. Правильно настроенное натяжение обеспечивает идеальную цилиндрическую форму и плотность смотки, гарантируя стабильность проката при проведении любых последующих складских и производственных операций.

Стандарты внутреннего диаметра рулонов на металлургических заводах часто не совпадают с посадочными размерами разматывателей на потребительских линиях. Чаще всего встречаются диаметры 508 и 610 мм. Если на производстве установлен разматыватель под малый диаметр, а рулон пришел с большим отверстием, его фиксация будет невозможна.

Проблема решается путем перемотки металла на новую картонную или стальную шпулю нужного размера. Также могут применяться специальные переходные кольца или сегментные вставки. В процессе перемотки обеспечивается плотное прилегание первого витка к новому основанию, что исключает проскальзывание металла при работе тормозных систем станка.

Адаптация внутреннего диаметра позволяет заказчику закупать металл у широкого круга поставщиков, не ограничиваясь техническими рамками собственного парка оборудования.

Заводская кромка горячекатаного или холоднокатаного рулона часто имеет неровности, зазубрины или участки с нарушенной геометрией. При высокоточном производстве, например, при изготовлении труб или сложных профилей, наличие таких дефектов недопустимо.

Линии перемотки часто оснащают дисковыми ножницами для кромкообрезки. В процессе движения ленты специальные ножи срезают по несколько миллиметров металла с каждой стороны, обеспечивая идеальную параллельность краев и точно заданную ширину полотна. Срезанная кромка немедленно сматывается в отдельные небольшие бухты или измельчается шредером.

Чистая обрезанная кромка предотвращает повреждение валков прокатных станов и снижает риск возникновения трещин при глубокой вытяжке металла. Заказчик получает рулон с гарантированными параметрами ширины, готовый к немедленному использованию в прецизионных технологических процессах.

Работа с деликатными материалами требует исключения любого риска трения между витками, которое может вызвать появление матовых пятен или царапин.

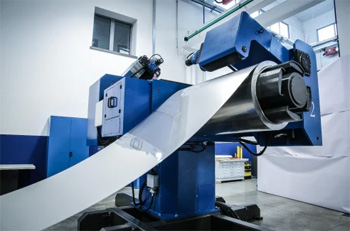

Для защиты лицевой поверхности в процессе перемотки применяется метод интерливинга - прокладки бумажной или полиэтиленовой ленты между слоями металла. Защитный материал подается с отдельного разматывателя и наматывается одновременно со стальной лентой.

Другой эффективный способ - нанесение самоклеящейся защитной пленки непосредственно на полотно металла в потоке перемотки. Это обеспечивает надежную защиту не только в рулоне, но и при последующем раскрое и монтаже готовых изделий.

Использование чистого инструмента и обрезиненных роликов на линии перемотки также способствует сохранению идеального товарного вида дорогих нержавеющих и окрашенных сталей, удовлетворяя самым высоким требованиям эстетики.

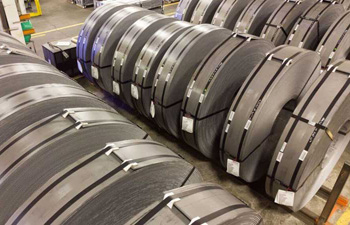

Продольная резка разделяет широкий рулон на множество узких полос, называемых штрипсом. Главная сложность при их последующей одновременной намотке на один вал заключается в разнице длин полос из-за неравномерности толщины исходного металла по ширине. Центральные полосы часто получаются чуть длиннее крайних, что ведет к провисанию одних витков и перетяжке других.

Для компенсации этого эффекта современные линии оснащаются петлевыми накопителями и станциями натяжения с фрикционными элементами для каждой полосы. Это позволяет каждому узкому рулону наматываться со своим индивидуальным усилием, обеспечивая одинаковую плотность смотки для всей партии.

Качественная перемотка штрипса гарантирует отсутствие перепутывания полос при разматывании на производстве заказчика, что критично для бесперебойной работы автоматических штамповочных прессов.

Наружные и внутренние витки рулона наиболее подвержены механическим повреждениям при транспортировке, погрузке и хранении. На них часто остаются следы от цепей кранов, замятия и загрязнения. Кроме того, начальные участки полосы после прокатных станов могут иметь отклонения по толщине и плоскостности.

В процессе профессиональной перемотки такие некондиционные участки, называемые «хвостами», обязательно обрезают. Оператор удаляет деформированные метры до тех пор, пока полотно не станет соответствовать всем требованиям по качеству. Это избавляет конечного потребителя от необходимости ручной подготовки материала на своей линии и снижает вероятность поломки подающих механизмов станков.

Чистый торец рулона с ровным срезом позволяет автоматике легко захватывать ленту, сокращая время на переналадку и запуск производственного цикла.

Для коммерческого учета и технологического планирования крайне важно знать точный метраж металла в рулоне. Обычные методы измерения по диаметру дают большую погрешность. На современных линиях перемотки используют бесконтактные лазерные или оптические датчики скорости и длины, работающие на принципе эффекта Доплера.

Эти приборы фиксируют перемещение поверхности металла с точностью до миллиметра, исключая ошибки, связанные с проскальзыванием мерных роликов. Результаты измерений выводятся на цифровое табло и вносятся в паспорт рулона.

Точное знание длины ленты позволяет заказчику максимально эффективно планировать раскрой изделий, минимизировать некратные остатки и вести строгий учет расхода материала на производстве. Это существенно повышает общую экономическую эффективность предприятия.

Нарушение плоскостности металла, такое как серповидность или коробоватость, создает серьезные препятствия для ровной намотки. Дефектная лента стремится сместиться в сторону, что приводит к образованию неровных торцов рулона.

Для работы с таким материалом линии перемотки оснащают системами автоматического контроля положения кромки. Специальные датчики отслеживают край полотна, а гидравлический привод смещает разматыватель или наматыватель в реальном времени, компенсируя кривизну ленты. В некоторых случаях перед намоткой лента пропускается через правильную машину, которая снимает внутренние напряжения и выравнивает полотно.

Использование таких корректирующих систем позволяет получать плотные рулоны даже из проблемного проката, обеспечивая их последующее нормальное использование на линиях продольно-поперечной резки или штамповки.

Финальная стадия перемотки включает обязательную фиксацию последнего витка стальной лентой или специальным скотчем для предотвращения самопроизвольного разматывания. Затем на внутреннюю и наружную части рулона наносят этикетки с подробной информацией: марка стали, номер плавки, точный вес, длина, ширина и толщина металла.

Для защиты от коррозии при хранении рулоны упаковываются в ингибированную бумагу или полимерную пленку. Если предполагается перевозка на открытом транспорте, применяется жесткая металлическая или пластиковая упаковка торцов и наружной поверхности.

Качественная маркировка обеспечивает полную прослеживаемость материала на всех этапах производства. А надежная упаковка гарантирует сохранение всех достигнутых при перемотке параметров точности и чистоты поверхности до момента попадания металла в работу.
