Перфорация металлического листа

Выбор материала напрямую определяет долговечность изделия и его итоговую стоимость. Для внутренних работ в сухих помещениях чаще всего используют холоднокатаную сталь марки 08кп или 08пс, которая отличается хорошей пластичностью и легко окрашивается.

Если лист будет контактировать с влагой, оптимальным выбором станет оцинкованная сталь. Слой цинка защищает металл от коррозии даже на срезах отверстий. В агрессивных средах или на пищевых производствах применяют нержавеющую сталь марок AISI 304 или AISI 430.

Нержавейка не требует покраски и сохраняет эстетичный вид десятилетиями, однако она значительно сложнее в обработке и дороже. Важно четко определить среду эксплуатации, чтобы не переплачивать за избыточную коррозионную стойкость нержавеющих сплавов там, где достаточно обычного оцинкованного листа с порошковым покрытием.

Поставка перфорации в рулонах - наиболее эффективное решение для крупных производственных предприятий, использующих автоматические линии размотки и штамповки. Основное преимущество рулонной технологии - возможность безотходного раскроя деталей любой длины, что невозможно при работе со стандартными картами размером два или три метра.

Рулонный прокат удобнее в транспортировке и занимает меньше места на складе. А также позволяет исключить операции стыковки листов при монтаже протяженных конструкций, например, кабельных лотков или длинных элементов вентиляции. Но стоит учитывать, что рулонная перфорация обычно выполняется из более тонкого металла, до 2 мм толщиной, так как более толстая сталь при сматывании может деформироваться.

В процессе пробивки тысяч отверстий в металле возникают колоссальные внутренние напряжения, из-за чего лист может выгибаться дугой. Согласно государственным стандартам и техническим условиям качественный перфолист должен пройти процедуру правки на многовалковых машинах.

Допустимое отклонение от плоскостности обычно составляет не более 10-15 мм на погонный метр для листов общего назначения. Для прецизионных изделий или фасадных кассет требования могут быть значительно жестче.

При приемке важно проверять листы на ровной поверхности: наличие волнистости или коробоватости по краям свидетельствует о нарушении технологии правки. Использование невыправленных листов приведет к серьезным трудностям при монтаже каркасных конструкций, так как геометрия отверстий может сместиться, а стыки между панелями будут иметь неравномерные зазоры.

Снижение веса - одна из главных причин использования перфорации. Процент облегчения напрямую зависит от площади открытой поверхности, которая рассчитывается исходя из диаметра отверстий и шага между ними. Например, при популярном типе перфорации Rv 5-8 лист теряет около 30% массы, сохраняя при этом значительную часть конструкционной жесткости.

Вес квадратного метра перфолиста вычисляется путем умножения веса цельного листа аналогичной толщины на коэффициент прозрачности. Для инженеров и строителей это позволяет значительно снизить нагрузку на несущие стены и фундаменты зданий при облицовке фасадов или возведении перегородок.

Заказчику важно понимать, что облегчение материала не всегда означает его удешевление. Работа оборудования по пробивке отверстий добавляется к цене исходного сырья, но экономия на логистике и подконструкциях часто перекрывает эти затраты.

Сплошные участки металла по периметру перфорированной зоны - технологические поля. Они необходимы для обеспечения жесткости листа и предотвращения его разрыва в процессе штамповки. Кроме того, широкие поля облегчают последующую сварку или крепление листа к каркасу с помощью заклепок и болтов.

Стандартная ширина полей составляет 5-20 мм, но по индивидуальному заказу они могут быть любой ширины. Производитель даже может оставить сплошные полосы в середине листа. Следует заранее указывать размеры полей в чертежах, так как отсутствие полей требует специальной настройки оборудования и применения метода пробивки в край. Это усложняет процесс и может привести к деформации кромок.

Перфорированный лист отлично поддается всем видам холодной деформации, включая гибку на листогибочных прессах и вальцовку в цилиндрические формы. Но процесс имеет свою специфику: линия сгиба должна по возможности проходить между рядами отверстий, чтобы избежать разрыва перемычек.

При вальцовке важно учитывать, что перфорированный металл легче деформируется, чем сплошной, поэтому требуется точная настройка давления валков для предотвращения появления эффекта огранки вместо плавного радиуса.

Гибка позволяет получать готовые изделия сложной формы: короба, колонны, защитные кожухи и элементы мебели. Качественно выполненный процесс не искажает форму отверстий и сохраняет заданный процент открытой поверхности.

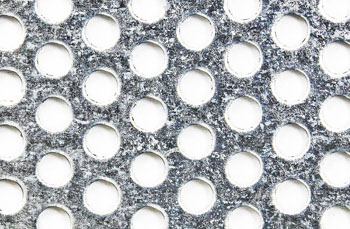

При пробивке отверстий в оцинкованной стали торцы отверстий остаются без защитного слоя цинка. Но благодаря его электрохимическим свойствам на небольших диаметрах проявляется эффект дистанционной защиты: ионы постепенно мигрируют на открытый участок стали, предотвращая коррозию. Этот эффект лучше всего работает на листах толщиной до 1,5 мм.

Если же используется более толстый металл или предполагается эксплуатация в агрессивной среде, торцы отверстий могут стать очагами ржавчины. В таких случаях рекомендуется использовать нержавеющую сталь или проводить горячее цинкование уже после завершения процесса перфорации.

Особенно стоит учитывать этот нюанс при выборе материала для уличных конструкций, чтобы обеспечить заявленный срок службы изделия без потери прочности и эстетического вида.

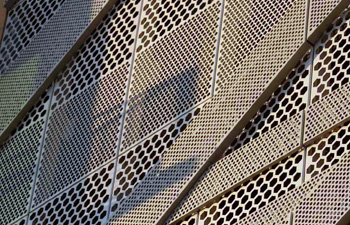

Металлический перфорированный лист относится к категории негорючих материалов (НГ), что делает его идеальным решением для облицовки путей эвакуации, создания потолочных систем и перегородок в общественных зданиях.

Помимо собственной пожаростойкости перфорация способствует быстрому удалению дыма из помещений и не препятствует работе автоматических систем пожаротушения, установленных за подвесным потолком. Вода и огнетушащие составы беспрепятственно проходят сквозь отверстия, достигая очага возгорания.

Перфорированные листы позволяют скрыть инженерные коммуникации эстетичными панелями, полностью соблюдая строгие нормы пожарного надзора. Использование перфорированного металла вместо пластика или дерева значительно повышает общую безопасность объекта и снижает риск быстрого распространения огня при аварийных ситуациях.

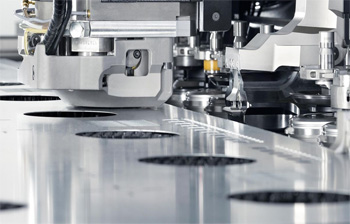

Выбор оборудования зависит от требуемой точности и объема партии. Координатно-пробивные прессы обеспечивают высочайшую точность расположения каждого отверстия с погрешностью до 0,05 мм, что необходимо для изготовления сложных корпусных деталей. Но их производительность ниже при работе с большими площадями.

Широкополосные прессы пробивают сразу целый ряд отверстий по всей ширине листа за один удар, что обеспечивает огромную скорость производства стандартного перфолиста. При этом точность шага между рядами может быть чуть ниже.

Заказчику покупка стандартного листа с широкополосного станка обойдется значительно дешевле. Но если проект требует строгого совпадения отверстий на стыках панелей или сложного художественного рисунка, следует выбирать координатную пробивку на станках с ЧПУ.

Порошковое окрашивание - наиболее долговечный способ защиты перфолиста, так как полимерный слой запекается при высокой температуре, образуя прочную пленку. Главная сложность при покраске перфорации - обеспечить качественное покрытие кромок внутри отверстий.

На профессиональных линиях используется электростатическое напыление, которое заставляет частицы порошка притягиваться к торцам металла. Это исключает появление непрокрасов и гарантирует защиту от коррозии по всей поверхности листа. Заказчик может выбрать любой цвет по шкале RAL и различную фактуру покрытия: глянец, мат или текстуру типа муар, которая отлично скрывает отпечатки пальцев.

Важно помнить, что слой краски немного уменьшает фактический диаметр отверстий, что следует учитывать при проектировании систем с жесткими требованиями по пропускной способности воздуха или жидкости.

Перфорированные листы более чувствительны к механическим повреждениям и деформациям, чем сплошной прокат. При транспортировке они должны быть уложены на жесткие деревянные поддоны и надежно стянуты стальной или пластиковой лентой. Между листами с полимерным покрытием рекомендуется прокладывать листы бумаги или вспененного полиэтилена для защиты от царапин.

Хранение должно осуществляться в закрытых сухих помещениях в горизонтальном положении. Вертикальное хранение может привести к прогибу листов под собственным весом, особенно если они имеют высокий процент открытой поверхности.

Соблюдение правил логистики - гарантия того, что на монтажную площадку поступит идеально ровный материал без замятых углов и поврежденного декоративного слоя. Это сэкономит время и средства на исправление дефектов.

Для точного расчета и выполнения заказа на нестандартную перфорацию заказчик должен предоставить чертеж в векторном формате. В спецификации необходимо указать тип металла, его толщину и финишное покрытие. Обязательно прописываются геометрические параметры отверстий: их форма, диаметр или размеры сторон, а также шаг и тип расположения ( Rv или Qg ).

Важнейший пункт - требования к полям и их ориентация относительно длинной стороны листа. Если предполагается последующая гибка, следует указать направление сгиба относительно рядов перфорации.

Четкое техническое задание позволяет исполнителю оптимизировать раскладку на листе, минимизировать отходы и точно рассчитать время работы станков. Это исключает ошибки при производстве и гарантирует, что готовое изделие будет полностью соответствовать инженерным расчетам и эстетическим ожиданиям клиента.
