Перфорация металла

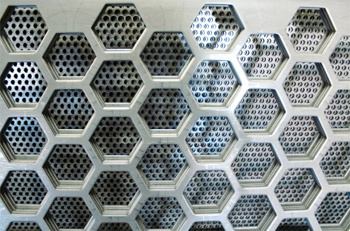

Для классификации типов перфорации используется международная система кодировки, которая позволяет точно описать геометрию и расположение отверстий. Первая буква обозначает форму отверстия: R - круглое, Q - квадратное, L - продолговатое или щелевидное. Вторая указывает на характер расположения рядов.

Например, буква v означает смещенные ряды, идущие под углом 60 градусов (шахматный порядок), а буква g — прямые параллельные ряды. Последующие цифры указывают на размер отверстия и шаг между их центрами. Так, кодировка Rv 5,0-8,0 расшифровывается как круглые отверстия диаметром 5 мм, расположенные со смещением с шагом 8 мм.

Понимание этой маркировки очень важно, так как от типа расположения отверстий зависят не только эстетические свойства, но и конструкционная жесткость листа, а также его пропускная способность при фильтрации.

Процент открытой поверхности - отношение общей площади всех отверстий к площади целого листа, выраженное в процентах. Этот параметр определяет выбор материала для систем вентиляции, звукопоглощающих панелей или фильтрующих элементов.

Расчет производится по формулам, которые различаются для разных типов расположения отверстий. Например, при шахматном расположении круглых отверстий процент открытой поверхности будет выше, чем при их прямом расположении при том же диаметре и шаге. Чем выше этот показатель, тем лучше лист пропускает воздух, свет или жидкости, но одновременно с этим снижается его механическая прочность и способность сопротивляться деформации.

На практике необходимо найти баланс между необходимой прозрачностью изделия и его способностью выдерживать расчетные нагрузки. Вот почему этот параметр всегда указывают в техническом задании на производство.

В технологии механической перфорации существует базовое правило: диаметр пробиваемого отверстия не должен быть меньше толщины самого металлического листа. Это связано с физическими ограничениями прочности стального пуансона.

Если попытаться пробить отверстие диаметром два миллиметра в листе толщиной три миллиметра, риск поломки инструмента многократно возрастает из-за колоссальных нагрузок на сжатие. Исключение составляет лазерная перфорация. Она позволяет прожигать отверстия значительно меньшего диаметра, чем толщина материала, так как физический контакт инструмента с заготовкой отсутствует.

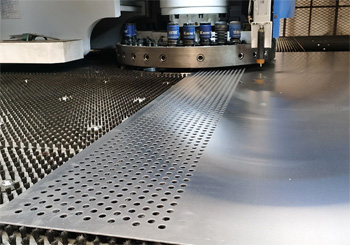

Соблюдение этого правила при проектировании изделий для координатно-пробивных прессов - залог получения качественной кромки без заусенцев и гарантия соблюдения сроков производства. Это исключает аварийные остановки оборудования для замены инструмента.

Любое сквозное отверстие в металле - концентратором напряжений, оно снижает его способность сопротивляться изгибу и кручению. Перфорированный лист всегда менее жесткий, чем аналогичный сплошной прокат той же толщины.

Степень снижения прочности напрямую зависит от прозрачности листа и формы отверстий. Квадратная перфорация снижает жесткость сильнее, чем круглая, из-за острых углов, в которых легче возникают микротрещины при нагрузках. Но за счет уменьшения собственного веса перфорированные конструкции создают меньшую нагрузку на каркас здания или оборудования. Инженеры часто используют перфорацию для создания облегченных конструкций, где избыточная прочность сплошного листа не требуется.

Важно учитывать этот фактор при проектировании перекрытий, ступеней или несущих стеллажей, чтобы правильно подобрать толщину металла и тип перфорации под конкретные весовые нагрузки.

Технологические поля - сплошные участки металла по краям листа, где перфорация отсутствует. Они необходимы для обеспечения жесткости заготовки в процессе обработки и для последующего крепления листа к каркасу или рамке. В стандартном производстве эти поля составляют 5-20 мм. Если необходима перфорация в край, то есть без полей, это требует специальной настройки оборудования и часто влечет за собой увеличение стоимости из-за сложности базирования листа и риска деформации кромок.

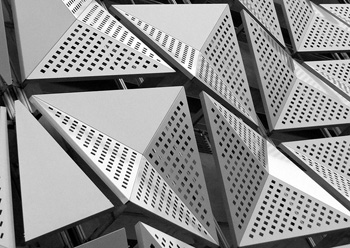

Поля могут быть симметричными, та могут иметь разную ширину по сторонам листа в зависимости от конструкторской задачи. Наличие полей также защищает края отверстий от повреждений при транспортировке и монтаже. Они обеспечивают более эстетичный и законченный вид готовой конструкции при сборке фасадов или интерьерных панелей.

Механическая пробивка отверстий - процесс, сопровождающийся сильным локальным давлением на металл. Каждый удар пуансона создает вокруг отверстия зону пластической деформации и внутренних напряжений. При массовой перфорации эти микродеформации суммируются, что часто приводит к выгибанию или скручиванию листа в виде линзы или пропеллера.

Чтобы вернуть листу плоскостность, после перфорации его обязательно корректируют на специальных многовалковых листоправильных машинах. Валки прокатывают лист, выравнивая напряжения и делая его идеально ровным.

При заказе следует уточнять наличие этого этапа в технологическом цикле исполнителя, так как использование невыправленного перфолиста в фасадных системах или точных приборах практически невозможно. Отклонения от плоскостности просто помешают качественному монтажу.

Хотя оба материала имеют отверстия, технологии их производства и свойства кардинально различаются.

Перфорация - процесс удаления части металла (высечка), в результате чего лист становится легче, но сохраняет плоскую форму. Просечно-вытяжной лист (ПВЛ) изготавливается путем одновременного надрезания и вытягивания металла без образования отходов. Он имеет объемную, рельефную структуру и обладает гораздо большей жесткостью на изгиб при малом весе, но его поверхность не гладкая.

Перфолист выбирают там, где важна эстетика, точность геометрии отверстий и плоскостность. Например, в дизайне интерьеров, в фильтрах или в обшивке оборудования. ПВЛ чаще применяют для противоскользящих ступеней, настилов и ограждений в промышленном строительстве.

Для заказчика выбор между этими материалами зависит от приоритетов: точность и внешний вид (перфорация) или максимальная экономия при высокой жесткости и сцеплении (ПВЛ).

Основные документы, регулирующие производство перфорированных листов в России, - ГОСТ 16523-97 для тонколистового проката и ТУ производителей, которые базируются на отраслевых стандартах. Нормативы регламентируют допустимые отклонения по габаритам листа, точность шага между отверстиями, их диаметр, а также требования к плоскостности и качеству кромки.

Важный параметр - отсутствие заусенцев и завалов края отверстия, которые могут мешать эксплуатации. Для нержавеющих и алюминиевых листов действуют дополнительные требования по качеству поверхности, исключающие наличие царапин от подачи инструмента.

Соблюдение ГОСТов гарантирует, что материал будет соответствовать заявленным характеристикам прочности и долговечности. Особенно если речь идет о поставках для государственных нужд или крупных строительных объектов.

Перфорированный металл - один из лучших материалов для создания звукопоглощающих конструкций. Сами по себе отверстия не гасят звук, но они выступают в роли проводников звуковой волны к слою звукоизолятора (минеральной ваты или специального флиса), расположенного за листом.

Звуковая волна проходит сквозь отверстия, дробится и затухает в пористой структуре изолятора. Эффективность поглощения зависит от диаметра отверстий и процента открытой поверхности. Мелкая и частая перфорация лучше гасит высокие частоты, а более крупная подходит для низкочастотных шумов.

Такие панели незаменимы в концертных залах, аэропортах, производственных цехах и студиях звукозаписи. Использование перфолиста - способ совместить антивандальную защиту стен и потолков с созданием комфортной акустической среды, при этом обеспечивая современный дизайн.

Перфорированные стальные и медные листы широко применяются в качестве экранов для защиты оборудования от электромагнитных помех. Принцип работы такого экрана основан на создании сетки, которая отражает или поглощает электромагнитные волны определенных частот.

Эффективность экранирования зависит от размера отверстий: они должны быть значительно меньше длины волны излучения, которую необходимо блокировать. Это позволяет обеспечить надежную защиту серверов, медицинского оборудования или измерительных приборов. Но при этом сохранить возможность естественной вентиляции и охлаждения электронных компонентов.

Важно правильно подобрать шаг и диаметр перфорации, чтобы лист выполнял роль клетки Фарадея, не препятствуя при этом циркуляции воздуха внутри приборного шкафа или помещения.

При механической пробивке отверстий в оцинкованном листе или в листе с полимерным покрытием происходит повреждение защитного слоя на торце отверстия. Это создает оголенный участок металла, который становится потенциальным очагом коррозии. Для оцинкованной стали характерен эффект катодной защиты: цинк с соседних участков постепенно переносится на срез, замедляя процесс ржавления.

Но для работы в агрессивных средах этого недостаточно, поэтому рекомендуется производить перфорацию из черного металла с последующим горячим цинкованием или порошковым окрашиванием всей детали целиком. В этом случае краска затекает внутрь каждого отверстия, полностью герметизируя металл.

При заказе следует учитывать и условия эксплуатации изделия. Если перфолист будет находиться на улице или в условиях высокой влажности, финишная обработка после перфорации обязательна.

В промышленном оборудовании перфорированный лист используют как конструкционный материал для кожухов, радиаторных решеток и сушильных камер. Благодаря отверстиям обеспечивается свободный проток охлаждающего воздуха или отвод паров. При этом лист защищает внутренние узлы машины от механических повреждений и попадания посторонних предметов.

Правильно подобранная перфорация создает направленные потоки воздуха, что позволяет оптимизировать температурный режим работы двигателей или электронных плат. В химической промышленности перфорированные перегородки обеспечивают равномерное распределение давления газов или жидкостей в реакторах.

Увеличение площади перфорации улучшает теплообмен, но может снизить эффективность защиты от пыли. Поэтому выбор характеристик листа должен базироваться на теплотехнических расчетах конкретной установки или инженерной системы.
