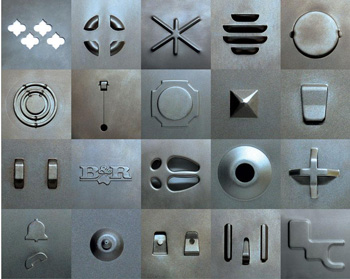

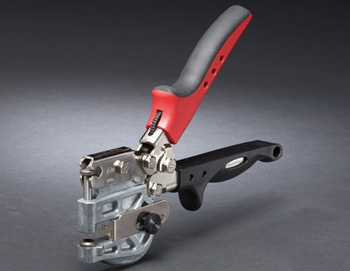

Перфораторы листовые

Пробивной инструмент производят из высокоуглеродистых легированных сталей марок Х12М или Х12Ф1, потому что они обладают исключительной твердостью и вязкостью одновременно. Металл проходит многократную термическую обработку в вакуумных печах, и за счет этого структура материала приобретает нужную плотность для сопротивления ударным нагрузкам.

Рабочие поверхности шлифуют на прецизионных станках до получения зеркального блеска, чтобы трение между пуансоном и заготовкой оставалось минимальным. Если сталь будет иметь скрытые дефекты или рыхлую структуру, инструмент быстро покроется трещинами и полностью выйдет из строя. Добавление ванадия или вольфрама увеличивает ресурс кромок.

Корпус пуансона закаливают до 58-62 HRC, но хвостовую часть оставляют более мягкой для предотвращения поломки при контакте с бойком пресса. Матрицы делают из аналогичных сплавов, однако их твердость часто выбирают на несколько единиц ниже для создания оптимального баланса в паре. Правильный подбор химического состава стали исключает налипание частиц заготовки на режущие кромки в процессе скоростной пробивки.

Величину зазора между рабочими частями инструмента определяют исходя из толщины стального листа и его физических свойств. Обычно этот параметр составляет от 15 до 25% от толщины заготовки, потому что верный зазор обеспечивает чистый скол металла без лишних деформаций.

Если расстояние будет слишком маленьким, нагрузка на перфоратор вырастет и износ режущих кромок значительно ускорится. При избыточном зазоре на краях отверстий образуются крупные заусенцы, которые потребуют дополнительной шлифовки или ручной обработки. Идеальный зазор позволяет снизить усилие пробивки и продлевает жизнь всем узлам механического привода.

Разные типы металлов требуют индивидуального подхода к настройке инструментального блока. Для мягкого алюминия выбирают минимальные значения, чтобы избежать затягивания края внутрь матрицы. Твердая нержавеющая сталь требует увеличения зазора для снижения риска поломки пуансона при ударном воздействии. Когда выполняют перфорацию сит или решеток, точность этого параметра влияет на плоскостность всего готового изделия.

Нанесение нитрида титана на рабочую часть пуансона значительно снижает коэффициент трения в момент прохождения инструмента сквозь металл. Тонкое покрытие золотистого цвета обладает экстремальной твердостью и защищает сталь от абразивного износа при работе с оцинкованными листами.

Слой напыления предотвращает микросварку между поверхностью пуансона и заготовкой, поэтому частицы расплава не налипают на режущие кромки. Подобная защита позволяет увеличить скорость пробивки на 30% и более без риска фатального перегрева оснастки. Срок службы инструмента с упрочняющим покрытием возрастает в несколько раз по сравнению с обычными стальными изделиями. Использование таких технологий оправдано при производстве серийных деталей.

Покрытие также выполняет роль теплового барьера и защищает структуру металла от термического отпуска при интенсивной работе. Когда перфоратор совершает сотни ударов в минуту, температура на кромках может достигать высоких значений, которые портят закалку. Слой нитрида титана сохраняет физические свойства в жестких условиях и обеспечивает стабильность размеров каждого отверстия.

Автоматическая система подает масло в зону пробивки в виде мелкодисперсного тумана через специальные каналы внутри инструментального держателя. Форсунки распыляют смазочный состав непосредственно на рабочую поверхность пуансона перед каждым ударом или через заданное количество циклов.

Жидкость создает прочную пленку, которая снижает трение и эффективно отводит тепло от режущих кромок в процессе работы. Своевременное орошение инструмента исключает налипание металлической пыли и предотвращает образование задиров на внутренних стенках отверстий. Программное управление станком регулирует расход масла в зависимости от толщины листа и частоты ударов пресса. Использование сухой пробивки приводит к заклиниванию пуансона внутри матрицы и к поломке дорогих механизмов.

Масляный туман также смазывает направляющие втулки револьверной головки, что обеспечивает легкость хода и высокую точность позиционирования. Состав подбирают так, чтобы он не оставлял жирных следов на поверхности металла и легко удалялся перед последующей покраской. Современные системы используют метод микродозирования, когда объем жидкости составляет доли миллилитра на один цикл.

Гидравлические демпферы устанавливают в конструкции перфоратора для поглощения энергии удара и снижения уровня вибрации при прорыве металла. Когда пуансон завершает отделение части листа, возникает резкий скачок нагрузки, который может вызвать повреждение станины и подшипников.

Масляные амортизаторы принимают на себя этот динамический удар и плавно гасят колебания за счет перетекания жидкости через узкие каналы. Эта система защиты делает работу пресса более тихой и предотвращает возникновение структурного шума в производственном цехе. Использование демпфирующих узлов позволяет эксплуатировать оборудование на максимальных скоростях без риска преждевременного износа механических передач.

Демпферы также защищают инструмент от микроскопических перекосов в момент пробивки твердых сплавов или толстых листов стали. Стабильность положения бойка обеспечивает перпендикулярность входа пуансона в матрицу, что исключает сколы на режущих кромках. Внутренние клапаны системы позволяют настраивать жесткость амортизации в зависимости от типа выполняемых работ и массы установленной оснастки.

Быстросменные кассеты - модульные держатели, которые позволяют заменить комплект пуансона и матрицы за несколько секунд. Внутри блока инструмент уже заранее выставлен по осям и зафиксирован с нужным зазором относительно друг друга. Оператор вставляет кассету в гнездо револьверной головки до щелчка, после чего станок готов к выполнению новой операции.

Такая конструкция исключает ошибки при ручной настройке и значительно сокращает время простоя оборудования при смене производственных задач. Кассеты изготавливают из легких сплавов или высокопрочной стали. Система кодировки на корпусе блока помогает автоматике распознать тип установленного инструмента без участия человека.

Запорные механизмы внутри головки надежно удерживают кассету под действием сильных центробежных и ударных сил. Все посадочные поверхности проходят прецизионную шлифовку для обеспечения идеального совпадения осей инструмента с бойком пресса. Когда требуется переналадить перфоратор на другой диаметр отверстий, мастер просто меняет один модуль на другой прямо на рабочем столе.

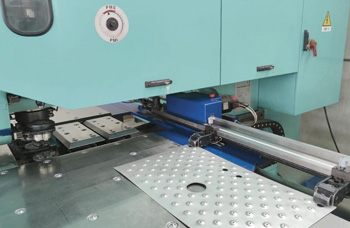

Пневматические захваты фиксируют металлический лист на рабочем столе и обеспечивают его точное перемещение между ударами пуансона. Сжатый воздух давит на поршни внутри цилиндров, и те с большой силой прижимают губки к поверхности заготовки. Такая фиксация исключает смещение материала под воздействием вибрации или инерции при резком ускорении координатного стола.

Чтобы не повредить полированные листы нержавеющей стали, на захваты устанавливают сменные накладки из мягких полимеров или латуни. Сила зажима регулируется программно, и за счет этого станок может работать как с тонкой жестью, так и с массивными плитами. Система датчиков контролирует положение листа и блокирует работу при случайном выскальзывании заготовки из губок.

Количество зажимов подбирают исходя из габаритов и веса обрабатываемого листа для обеспечения максимальной жесткости фиксации. Автоматика может самостоятельно перемещать захваты вдоль кромки металла, если требуется пробивка в зоне их первоначальной установки. Процесс перехвата происходит мгновенно и не требует остановки программы, что повышает общую производительность станка.

Отработанные фрагменты металла в виде мелких кружков или чешуек падают сквозь отверстие в матрице в специальный приемный лоток. Для предотвращения заторов внутри станины устанавливают систему вакуумного удаления или мощную воздушную продувку. Поток воздуха подхватывает отходы и направляет их по гибким шлангам в накопительный контейнер или на ленточный конвейер.

Быстрый вывод шлака имеет огромное значение, так как скопление мусора может привести к заклиниванию инструмента и повреждению поверхности листа. Если чешуйка прилипнет к пуансону и поднимется вверх, она поцарапает заготовку при следующем ударе. Современные модели перфораторов оснащают магнитными сепараторами для отделения стальных отходов от смазочной жидкости.

Конструкция матрицы предусматривает небольшой конус внутри канала, и это облегчает свободное падение металлических фрагментов вниз. Регулярная очистка приемных бункеров входит в перечень ежедневных обязанностей по обслуживанию промышленного оборудования. Некоторые прессы имеют систему датчиков, которые отслеживают заполнение контейнера и подают сигнал оператору. Когда выполняют перфорацию крупных отверстий, отходы могут иметь значительный вес, поэтому лотки изготавливают из толстостенной стали.

Мониторинг усилия пробивки позволяет станку в автоматическом режиме отслеживать состояние инструмента и плотность обрабатываемого материала. Датчики давления в гидравлической системе или тензодатчики на станине фиксируют пиковые нагрузки в момент каждого удара пуансона. Если значение силы резко возрастает, это может сигнализировать о затуплении режущих кромок или попадании твердого включения в сплав.

Программное обеспечение сравнивает текущие данные с эталонными значениями и мгновенно останавливает работу при выходе за границы допуска. Подобный контроль предотвращает поломку дорогостоящего пресса и защищает оснастку от фатальных разрушений.

Слишком низкое усилие пробивки может указывать на поломку инструмента или отсутствие листа в зоне обработки, что также требует внимания. Статистика нагрузок помогает планировать сервисное обслуживание станка и прогнозировать ресурс каждого комплекта матриц. Система контроля позволяет оптимизировать скорость работы под конкретную толщину металла для достижения максимальной производительности.

Пуансоны со скошенной режущей кромкой или «крышей» входят в металл постепенно, что значительно снижает пиковое усилие пробивки. В отличие от плоских инструментов такой пуансон не прорубает все отверстие одновременно, а действует по принципу ножниц.

Метод позволяет обрабатывать листы большей толщины на прессах средней мощности без риска перегрузки привода. Наклонная поверхность уменьшает ударный шум в цехе на 15–20 децибел, и за счет этого условия труда становятся более комфортными. Снижение вибрации положительно сказывается на долговечности подшипников и точности позиционирования координатного стола. Это также предотвращает выгибание тонких листов металла при выполнении частой перфорации.

Заточка кромок под углом требует использования специального оборудования для сохранения правильной формы инструмента при восстановлении. Использование таких пуансонов позволяет экономить энергию, потому что нагрузка на двигатель распределяется более равномерно во времени. Но скошенная кромка может вызвать небольшое смещение отверстия на очень твердых материалах, поэтому требуется качественная фиксация заготовки.

Соосность в револьверной головке перфоратора обеспечивают с помощью прецизионных направляющих штифтов и калиброванных гнезд для инструмента. Барабан состоит из верхней и нижней частей, которые вращаются синхронно и должны останавливаться в строго определенных координатах. Перед каждым ударом бойка специальные стопоры фиксируют положение дисков с точностью до нескольких микрон для исключения перекоса пуансона.

Если соосность будет нарушена, режущая кромка ударится о край матрицы, и это приведет к мгновенной поломке всего комплекта. Посадочные места проходят многоступенчатую механическую обработку и закалку для сопротивления износу при частой смене оснастки.

Износ направляющих втулок со временем может вызвать радиальное биение, поэтому состояние этих узлов проверяют при каждом техническом обслуживании. Использование качественных подшипников в опорах вала барабана гарантирует плавность вращения и тихую работу механизма. Для компенсации тепловых расширений в конструкции предусматривают технологические зазоры, которые не влияют на точность позиционирования.

Система продувки направляет мощную струю сжатого воздуха непосредственно в зону контакта пуансона с металлом для удаления пыли и опилок. Поток воздуха очищает поверхность матрицы перед каждым ударом, что предотвращает появление царапин и вмятин на нижней стороне листа. Продувка также способствует дополнительному охлаждению инструмента, не давая режущим кромкам перегреваться при высокой частоте работы.

Воздушная струя помогает выталкивать мелкие фрагменты металла из пазух пуансона, и за счет этого исключается их повторное попадание под пресс. В некоторых моделях воздух смешивают с масляным туманом для одновременной смазки и очистки рабочей зоны.

Для направления потока используют гибкие сопла или встроенные каналы в корпусе револьверной головки, которые легко настраиваются под нужный инструмент. Сжатый воздух должен быть предварительно очищен от влаги и паров масла для защиты поверхности заготовок от пятен. Система включается автоматически по команде контроллера в соответствии с заданной программой обработки. Использование продувки значительно сокращает время на техническое обслуживание станка, так как мусор не скапливается в труднодоступных местах.
