Перфорация отверстий в металле

Современные координатно-пробивные прессы работают под управлением сложного программного обеспечения, которое выстраивает оптимальную траекторию движения рабочего стола. Это необходимо не только для сокращения времени обработки, но и для минимизации температурных и механических деформаций листа. Программа анализирует расположение всех отверстий и распределяет удары таким образом, чтобы внутренние напряжения в металле не накапливались в одной зоне.

Вместо последовательного выполнения ряда отверстий станок может совершать прыжки в разные части заготовки. Это предотвращает коробление листа и обеспечивает высокую точность межосевых расстояний.

Такая оптимизация гарантирует получение идеально плоской детали с точным соблюдением геометрии всего массива отверстий. Это может быть важно для последующей автоматизированной сборки корпусных изделий.

Кластерный инструмент - специальная кассета, в которой закреплено сразу несколько пуансонов одинаковой или разной формы. За один ход пресса в листе пробивается целая группа отверстий, что в несколько раз увеличивает производительность оборудования.

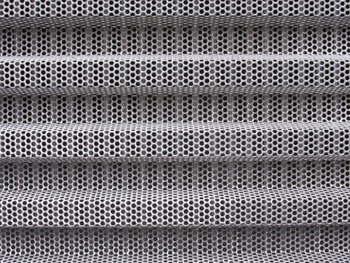

Применение кластеров особенно выгодно при изготовлении решеток с мелким и частым шагом отверстий. Кроме скорости такой метод обеспечивает идеальную идентичность расположения отверстий внутри группы, так как они пробиваются единым блоком.

Использование кластерного инструмента позволяет существенно снизить стоимость одного отверстия при больших тиражах. Но стоит учитывать, что изготовление индивидуального кластера под специфический узор требует времени и дополнительных вложений. Технология наиболее рентабельна при производстве серийных партий вентиляционных панелей или фильтров.

При работе координатно-пробивного пресса лист фиксируется на столе специальными гидравлическими или пневматическими зажимами. Область под этими зажимами и в непосредственной близости от них называется мертвой зоной, где пробивка отверстий невозможна. Обычно ее ширину составляет 50-100 мм от края листа.

Если по проекту отверстия должны располагаться по самому краю заготовки, технолог применяет метод перехвата листа или использует заготовки большего размера с последующей обрубкой лишнего металла. На этапе подготовки чертежа нужно учитывать наличие этих участков, чтобы избежать технологических сложностей и удорожания процесса.

Информацию о расположении и размерах мертвых зон конкретного оборудования следует запрашивать у исполнителя заранее для правильной раскладки деталей на листе.

Современные координатные прессы - многофункциональные центры, способные выполнять не только пробивку, но и формообразующие операции. С помощью специального инструмента можно делать пуклевку (выдавку), нарезать резьбу, выполнять зенковку под потайные болты или создавать ребра жесткости прямо в процессе перфорации. Это исключает необходимость переноса детали на другие станки, что гарантирует идеальную соосность отверстия и его обрамления.

Одна из самых востребованных операций - создание жалюзи: просечка металла с его одновременным отгибом для вентиляции при сохранении защиты от осадков.

При объединении операций заказчик может получить полностью готовую корпусную деталь с одного станка. Это сокращает производственный цикл, исключает ошибки ручной разметки и значительно повышает качество готового изделия.

При механической пробивке заусенец всегда образуется на нижней стороне листа, в месте выхода пуансона в матрицу. Его направление критически важно для последующей эксплуатации и безопасности изделия.

Например, при изготовлении кабельных лотков или распределительных шкафов заусенец должен быть направлен наружу от зоны прокладки проводов, чтобы избежать повреждения изоляции. В фасадных кассетах заусенцы направляют внутрь конструкции для обеспечения эстетичности и безопасности при монтаже.

Профессиональный технолог всегда согласует с заказчиком сторону пробивки. Если заусенец недопустим по техническим требованиям, детали проходят дополнительную стадию абразивной зачистки или галтовки. Учет этого фактора позволяет избежать дополнительных затрат на доводку деталей и гарантирует беспроблемную сборку механизмов.

Для снижения ударных нагрузок и уровня шума при пробивке крупных отверстий или толстого металла применяют пуансоны со скошенным торцом (типа крыша или шеврон). Такой инструмент не ударяет по металлу всей поверхностью сразу, а врезается в него постепенно, как ножницы. Это позволяет снизить требуемое усилие пресса на 30-40% и значительно уменьшить вибрацию, которая передается на лист и станину станка.

Снижение вибрации положительно сказывается на точности расположения отверстий и предотвращает появление микротрещин в хрупких сплавах. Использование такого инструмента - признак высокотехнологичного производства на предприятии. Это гарантирует сохранение плоскостности листа даже при пробивке отверстий большого диаметра в жестком металле, а также снижает риск появления дефектов на поверхности заготовки.

Ширина металлической перемычки между краями двух соседних отверстий - критический параметр прочности. По общему правилу, перемычка должна быть не меньше толщины обрабатываемого листа, а для нержавеющей стали - в 1,5 раза больше.

Если сделать перемычки слишком тонкими, металл между отверстиями может выгнуться или порваться под воздействием внутренних напряжений, возникающих при каждом ударе. Это приведет к нарушению геометрии всего массива перфорации и быстрой поломке инструмента из-за его перекоса.

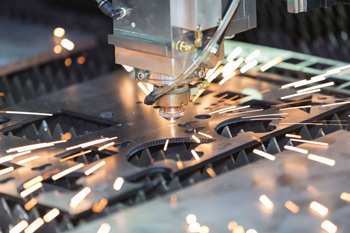

При проектировании сеток или фильтров следует придерживаться правила 1 к 1 для обеспечения надежности конструкции. В случаях, когда требуются сверхтонкие перемычки, рекомендуется использовать технологию лазерной резки, которая не создает механических нагрузок на край отверстия.

Наличие отверстий в зоне гиба значительно снижает сопротивление металла деформации. Если линия сгиба проходит через ряд отверстий, лист согнется именно по этой линии, но радиус гиба будет неравномерным.

При проектировании важно учитывать, что перфорация ослабляет сечение, поэтому углы гиба могут отличаться от стандартных настроек листогибочного пресса. Технологи рекомендуют располагать отверстия на расстоянии не менее двух толщин металла от линии сгиба, если требуется сохранить прочность угла. В некоторых случаях перфорацию используют намеренно для облегчения гибки толстых листов вручную или для создания точных линий лома.

При заказе следует согласовывать расположение отверстий с чертежом гибки, чтобы избежать разрывов перемычек и обеспечить проектную жесткость готового корпуса или кронштейна.

Пробивка отверстий в износостойких или высокоуглеродистых сталях требует применения специальной инструментальной оснастки с повышенной вязкостью и твердостью. При работе с такими материалами пуансон испытывает колоссальные динамические нагрузки, а риск его мгновенного разрушения возрастает.

Скорость работы оборудования при этом снижается, а технологические зазоры между пуансоном и матрицей увеличиваются для предотвращения заклинивания. Часто требуется применение специальной смазки с высоким содержанием противозадирных присадок.

Стоимость пробивки отверстий в твердых сталях выше из-за быстрого износа инструмента и необходимости частых переточек. В ряде случаев для таких материалов целесообразнее использовать гидроабразивную или лазерную резку, чтобы избежать хрупкого разрушения краев отверстий.

В некоторых сложных деталях требуется пробивка отверстий с двух сторон листа или выполнение соосных отверстий в согнутых П-образных профилях. Координатно-пробивные прессы обеспечивают высокую точность позиционирования за счет использования единых технологических баз.

Лист базируется по упорам, и программа отсчитывает координаты от одной точки. Если деталь требует переворота, точность зависит от качества кромок заготовки и аккуратности оператора. При правильной настройке погрешность соосности не превышает десятых долей миллиметра.

Для заказчика это означает возможность сборки сложных механизмов, где через несколько слоев металла должен проходить вал или крепежный болт. Использование ЧПУ полностью исключает ошибки ручной разметки, гарантируя, что все отверстия в многослойной конструкции совпадут при окончательном монтаже.

При интенсивной пробивке со скоростью более 1000 ударов в минуту пуансон сильно нагревается из-за трения о металл. Повышение температуры приводит к расширению инструмента и снижению его твердости, что чревато заклиниванием в матрице или быстрым затуплением.

Для охлаждения применяется система обдува сжатым воздухом с масляным туманом, которая одновременно удаляет микроскопическую стружку из зоны реза. Постоянное охлаждение позволяет поддерживать стабильность размеров отверстий на протяжении всего цикла обработки листа.

Эти меры гарантируют отсутствие термических прижогов на краях отверстий и стабильное качество кромки от первого до последнего удара. Наличие эффективной системы охлаждения и смазки - залог выполнения крупных заказов без потери качества продукции.

При внедрении пуансона в лист вокруг отверстия образуется небольшая конусная воронка, называемая утяжкой. ее глубина и диаметр зависят от пластичности металла и величины зазора в штампе. Чем мягче металл, тем сильнее он втягивается внутрь перед тем, как произойдет срез. Это приводит к тому, что реальная толщина листа у кромки отверстия становится чуть меньше номинальной.

Этот фактор критичен при установке запрессовочного крепежа или при плотном прилегании сопрягаемых деталей. Профессиональный технолог подбирает параметры инструмента так, чтобы минимизировать утяжку и сохранить плоскостность поверхности вокруг отверстия.

Проектировщик должен учитывать наличие этой зоны при разработке прецизионных узлов, закладывая необходимые зазоры или выбирая материалы с меньшей склонностью к пластическому течению.
