Механическая пробивка металла

Механическая пробивка и сверление решают одну задачу, но используют разные физические принципы. Сверление - процесс резания со снятием стружки, который происходит медленно и не создает значительных внутренних напряжений в материале. Пробивка же основана на мгновенном сдвиге и пластической деформации. Пуансон на огромной скорости внедряется в металл, буквально выдавливая его часть в матрицу.

Главное преимущество пробивки в колоссальной скорости: там, где сверло потратит минуту, пресс нанесет удар за доли секунды. Но вокруг отверстия возникает зона наклепа. Она повышает твердость края, но делает его более хрупким.

Выбор метода зависит от требований к точности и объема партии: пробивка незаменима при массовом производстве серийных деталей, тогда как сверление остается прерогативой толстостенных заготовок и единичных высокоточных изделий.

Поверхность отверстия после механического удара никогда не бывает идеально ровной и включает несколько характерных зон. Верхняя часть представляет собой зону закругления, где металл слегка втягивается внутрь под давлением пуансона. Ниже идет зона чистого среза - блестящий гладкий участок, где пуансон непосредственно прорезал материал. Она обычно занимает от 1/3 до половины толщины листа.

Остальная часть поверхности - зона разрушения, или скола, которая имеет зернистую матовую структуру. Она образуется, когда напряжение в металле превышает предел прочности и происходит мгновенный разрыв. В самом низу может появиться небольшой заусенец.

Понимание анатомии среза позволяет инженерам правильно рассчитывать допуски под последующую сборку или нарезание резьбы, так как эффективным рабочим диаметром считается только зона чистого среза.

Технологический зазор - разница между диаметром пуансона и отверстием матрицы. Это ключевой параметр для получения качественного отверстия. Величина зазора обычно составляет 5-10% от толщины обрабатываемого листа.

Если он подобран правильно, трещины от пуансона и матрицы встречаются точно в середине листа, обеспечивая ровный срез с минимальным усилием. Слишком малый зазор приводит к быстрому износу инструмента и появлению вторичного среза, что перегружает станок. Чрезмерно большой зазор вызывает сильное втягивание металла и образование огромных заусенцев.

Наличие у исполнителя широкого набора матриц под разные толщины металла гарантирует, что отверстия будут иметь правильную геометрию без деформации краев. Это обязательно для ответственных корпусных деталей и элементов крепежа.

В момент обратного хода пуансона после пробивки металл стремится плотно обжать инструмент из-за упругой деформации. Если пуансон просто тянуть вверх, он потащит за собой весь лист, что приведет к его деформации или заклиниванию оборудования.

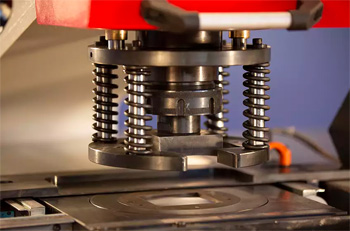

Для предотвращения этого в конструкции штампа предусмотрен съемник - мощная подпружиненная плита, которая прижимает лист к матрице в момент выхода пуансона. Усилие съемника должно быть достаточным, чтобы удержать заготовку неподвижной, но не слишком сильным, чтобы не оставить вмятин на поверхности.

Качественная настройка системы съема позволяет получать идеально плоские детали без деформации зон вокруг отверстий. Это важно при густой пробивке, когда суммарные напряжения в листе могут привести к его скручиванию в пропеллер при плохой работе прижимных механизмов.

Ресурс пуансонов и матриц ограничен и зависит от твердости металла, наличия смазки и правильности настройки станка. Первый признак износа - увеличение высоты заусенца на нижней стороне листа. О затуплении инструмента свидетельствует и изменение звука удара: он становится более глухим и тяжелым. Визуально на изношенном пуансоне появляются сколы или следы налипания металла.

Использование затупленного инструмента резко снижает точность размеров отверстий и может привести к поломке дорогостоящей станины пресса из-за превышения расчетного давления. Профессиональные изготовители ведут строгий учет количества ударов для каждого комплекта и своевременно проводят переточку торцов на специализированных станках.

Контроль состояния инструмента на производстве подрядчика - гарантия отсутствия брака и стабильного качества кромки во всей партии изделий.

Подтягивание отхода или вырубки - опасный дефект, при котором выбитый кусочек металла не падает в мусоросборник, а прилипает к пуансону и возвращается в рабочую зону. При следующем ударе этот кусок попадает между инструментом и листом, что гарантированно приводит к вмятине на детали или к поломке пуансона.

Причиной часто становится масляная пленка или вакуумный эффект. Для борьбы с этой проблемой применяют специальные матрицы с обратным конусом или пуансоны с подпружиненными выталкивателями в центре. Эффективно и использование вакуумных систем отсоса отходов.

На качественном производстве риск подтягивания отхода сведен к минимуму. Это исключает появление на деталях случайных вмятин и царапин, которые невозможно исправить без следов на готовом изделии.

При механической пробивке существует жесткое технологическое ограничение: диаметр отверстия не должен быть меньше толщины листа. Например, пробить отверстие диаметром 2 мм в стальной пластине толщиной 3 мм крайне сложно и рискованно. Пуансон в этом случае испытывает колоссальное напряжение на сжатие и продольный изгиб, что ведет к его мгновенной поломке. Для нержавеющей стали это соотношение еще более строгое из-за её склонности к наклепу.

Если в проекте предусмотрены очень мелкие отверстия в толстом металле, технолог может предложить заменить пробивку лазерной резкой или сверлением. Соблюдение этого правила позволяет поддерживать высокую скорость производства и исключает аварийные поломки, которые могли бы сорвать сроки поставки заказанного тиража продукции.

Смазка при механической пробивке выполняет три важные функции: снижает трение в зоне реза, охлаждает инструмент и предотвращает налипание частиц металла на пуансон. Без нее инструмент быстро перегревается, теряет твердость и начинает буквально вырывать куски материала, оставляя рваную кромку.

Обычно применяют специальные масла или эмульсии, которые наносятся тонким слоем на лист или подаются через каналы в самом пуансоне. Современные станки оснащены системами микрокапельного распыления, что позволяет экономить смазку и оставлять детали практически чистыми.

Наличие системы смазки на оборудовании - залог получения гладких краев отверстий без задиров. Это особенно важно при пробивке алюминия и нержавеющей стали, которые крайне склонны к налипанию на рабочие поверхности инструмента.

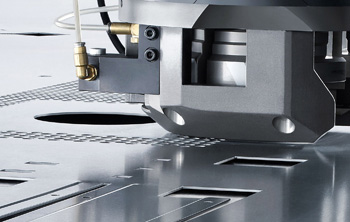

Шаговая пробивка - процесс вырубки контуров любой сложности с помощью серии частых, частично перекрывающих друг друга ударов небольшим пуансоном. Этот метод позволяет вырезать в листе окна любой формы, круги большого диаметра или криволинейные кромки без изготовления специальных дорогостоящих штампов. Он становится отличной альтернативой лазерной резке, особенно для материалов, чувствительных к нагреву, таких как оцинкованная сталь или некоторые виды пластиков.

Кромка после обработки имеет характерный зубчатый рельеф, который легко устраняется при финишной шлифовке. Технология позволяет получить детали сложной формы на обычном координатном прессе, что значительно удешевляет стоимость производства при отсутствии лазерного оборудования.

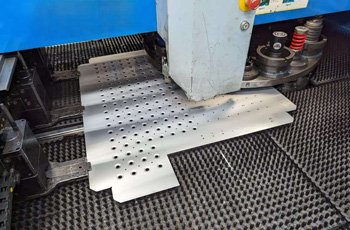

При изготовлении листов с большим количеством отверстий, расположенных близко друг к другу, в металле накапливаются колоссальные внутренние напряжения. Он начинает растягиваться, и лист выгибается, принимая форму чаши или волны.

Для минимизации этого эффекта технологи применяют специальные схемы пробивки, например, в шахматном порядке или от центра к краям, чтобы напряжения распределялись равномерно. Важную роль играет острота инструмента: тупой пуансон создает гораздо больше напряжений, чем острый. Если деформация все же возникла, листы проходят обязательную правку на многовалковых машинах.

При очень высокой плотности перфорации абсолютно идеальная плоскостность труднодостижима, поэтому параметры допусков по плоскостности должны быть заранее согласованы в техническом задании.

Пробивка листа с предварительно нанесенным полимерным или лакокрасочным покрытием требует особой осторожности. В зоне удара оно может потрескаться или начать отслаиваться из-за резкой деформации основы.

Чтобы сохранить целостность краски, необходимо использовать идеально острый инструмент и обеспечивать безупречную чистоту рабочего стола и прижимов станка. Применяют и специальные защитные пленки, которые наносятся на лист перед обработкой. На краях отверстий неизбежно обнажается чистый металл, поэтому такие детали требуют защиты от коррозии в местах срезов.

Пробивка окрашенного листа - способ сэкономить на финальной покраске всей конструкции. Но этот метод подходит только для качественных полимерных покрытий, обладающих достаточной эластичностью и адгезией к стали.

Правка - финальный этап производства перфорированных изделий, который осуществляется на листоправильных машинах. Лист пропускают между двумя рядами валков, расположенных в шахматном порядке.

Валки подвергают металл знакопеременному изгибу, амплитуда которого постепенно затухает к выходу из машины. Это заставляет внутренние напряжения в металле взаимно компенсироваться, и лист становится идеально ровным. Без этой операции перфорированный лист практически невозможно качественно смонтировать на ровную поверхность или использовать в точных механизмах.

При получении продукции стоит проверить плоскостность на поверочной плитке: качественный перфолист должен лежать ровно без зазоров по углам. Наличие оборудования для правки на заводе исполнителя - обязательное условие для получения продукции профессионального уровня.

При проектировании расположения отверстий важно соблюдать минимально допустимые расстояния от края заготовки и между самими отверстиями. По общему правилу, перемычка между краем листа и кромкой отверстия должна быть не меньше толщины материала.

Если разместить отверстие слишком близко к краю, тонкая перемычка может деформироваться или порваться под давлением пуансона, что испортит геометрию всей детали. Слишком близкое расположение отверстий друг к другу также ведет к сильному короблению листа и быстрому износу перемычек матрицы.

Соблюдение этих ограничений при подготовке чертежей - залог получения прочной и эстетичной детали. Опытный технолог всегда подскажет, как оптимизировать раскладку отверстий, чтобы сохранить конструкционную жесткость изделия и обеспечивать высокую скорость пробивки без риска брака.
