Пробивные работы

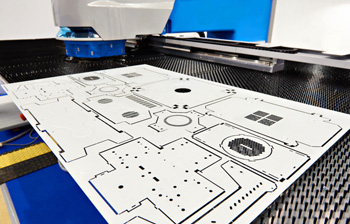

Нестинг - процесс оптимальной раскладки деталей на листе металла с целью максимального использования его площади. Современное программное обеспечение для координатно-пробивных прессов автоматически группирует детали разной конфигурации, минимизируя технологические отходы и расстояние между контурами.

Эффективный нестинг позволяет повысить коэффициент использования металла до 85-90%. Для заказчика это означает прямую экономию, так как стоимость материала составляет значительную часть общей цены заказа. Кроме того, грамотная раскладка учитывает направление волокон проката, что важно для последующей гибки, и предотвращает перегрев отдельных зон листа при интенсивной пробивке.

Оптимизация траектории движения инструмента в процессе нестинга также сокращает время работы станка, что дополнительно снижает производственные издержки на единицу продукции.

Микроперемычки - крошечные участки неразрезанного металла шириной от 0,3 до 1 мм, которые удерживают готовую деталь в теле основного листа после завершения пробивки. Они необходимы для того, чтобы деталь не перекосилась и не провалилась в мусоросборник или не застряла в матрице. Это может привести к аварийной остановке пресса или поломке пуансона.

После окончания цикла обработки детали легко выламываются из листа вручную или с помощью автоматических съемников. На месте перемычки остается едва заметный след, который при высоких требованиях к эстетике требует легкой шлифовки.

Наличие микроперемычек гарантирует безопасность процесса и высокую точность геометрии мелких изделий. Оно упрощает логистику внутри цеха, так как детали поступают на следующий этап в виде компактных и ровных кассет.

Металлический лист обладает анизотропией свойств, то есть его прочность и пластичность различаются вдоль и поперек направления прокатки на металлургическом стане. При выполнении пробивных работ важно учитывать это направление, особенно если детали в дальнейшем будут подвергаться гибке. Если линия сгиба пройдет параллельно волокнам проката, риск появления трещин на внешнем угле значительно возрастает.

Технолог при подготовке программы пробивки ориентирует детали так, чтобы основные нагрузки при эксплуатации и последующей формовке приходились поперек волокон. Учет направления прокатки - гарантия надежности конструкции под нагрузкой.

Профессиональный исполнитель всегда обращает внимание на маркировку листа и располагает важные элементы деталей с учетом внутренней структуры металла. Это исключает скрытый брак и увеличивает срок службы готового изделия.

Современные пробивные работы на станках с ЧПУ позволяют совмещать вырубку отверстий с созданием объемных элементов: пуклевок, зенковок, ребер жесткости и мостиковых перемычек. Это превращает обычный пресс в полноценный формовочный центр.

Например, создание отбортовки вокруг отверстия позволяет нарезать в нем большее количество витков резьбы, что критично для тонколистовых корпусов. Формовка ребер жесткости дает возможность использовать более тонкий и дешевый металл без потери прочности конструкции.

Для заказчика такая интеграция означает сокращение количества технологических операций и переустановок детали, что радикально повышает точность взаимного расположения элементов. Готовая деталь с одного станка выходит с уже выполненными крепежными и вентиляционными элементами, полностью соответствуя проектным требованиям по жесткости и функциональности.

Метод общего реза подразумевает совмещение контуров двух соседних деталей на листе таким образом, чтобы один проход пуансона прорубал сторону сразу обеих заготовок. Это значительно сокращает суммарную длину пути инструмента и время работы пресса. Экономия времени может достигать 20-30% от общего цикла. Кроме того, общий рез уменьшает количество отходов металла, превращая перемычку между деталями в полезную площадь.

Однако такая технология требует высокой точности настройки оборудования и жесткой фиксации листа, чтобы не возникало смещения при разделении деталей. Применение общего реза - эффективный способ снижения себестоимости при крупносерийных заказах простых геометрических форм.

На современных производствах внедрена система автоматизированного учета наработки каждого пуансона и матрицы. Станок фиксирует количество ударов и информирует оператора о необходимости проверки или заточки инструмента по достижении заданного лимита. Косвенный признак износа - изменение потребляемого тока приводом пресса и усиление шума при пробивке. Визуальный контроль качества кромки на первых и последних деталях партии позволяет вовремя заметить появление грата или завалов.

Профессиональные исполнители используют специальные приспособления для точной заточки торцов, сохраняя геометрию режущей кромки. Строгий контроль состояния оснастки гарантирует, что даже последняя деталь в многотысячном тираже будет иметь такую же высокую точность и чистоту отверстий, как и первая.

Изготовление корпусов радиоэлектронной аппаратуры требует филигранной точности и выполнения множества мелких отверстий под разъемы, индикаторы и крепеж. Пробивные работы в этом случае часто включают создание специальных высечек под кнопки и установку запрессовочного крепежа. Важнейшее требования - идеальная плоскостность лицевых панелей и отсутствие царапин.

Использование координатно-пробивных прессов позволяет выполнять все сложные окна под нестандартные разъемы типа D-Sub или USB с высокой скоростью и точностью, недоступной для ручной обработки. Точное совпадение всех отверстий с посадочными местами на печатных платах обеспечивает легкую и быструю сборку электроники, исключая необходимость доработки корпуса напильником или сверлом.

Густая пробивка отверстий на тонком металле создает значительные внутренние напряжения, которые стремятся скрутить лист. Для борьбы с этим эффектом применяют специальные стратегии пробивки: например, станок совершает удары в разброс, не позволяя напряжениям концентрироваться в одной зоне. Также используются специальные активные матрицы, которые при ударе слегка растягивают металл в противоположную сторону, компенсируя деформацию.

Важную роль играет использование острых пуансонов с минимальным трением. После завершения работ листы могут проходить через правильную машину для окончательного выравнивания.

При проектировании вентиляционных решеток или декоративных панелей стоит обсуждать нюансы с технологом, чтобы подобрать оптимальный шаг перфорации.

Пробивка жалюзи - комбинированная операция, при которой металл одновременно прорезается по прямой линии и вытягивается вверх или вниз, образуя вентиляционное окно. Такие элементы незаменимы в корпусах электрощитов и серверных шкафов, так как они обеспечивают приток воздуха, защищая внутренности от попадания пыли, капель воды и случайных предметов.

Качество жалюзи зависит от точности настройки высоты подъема инструмента и пластичности металла. Слишком глубокая формовка может привести к разрыву металла на углах прорези. Профессиональное оборудование позволяет делать жалюзи разной длины и высоты за один ход.

Задача исполнителя - предложить надежное и долговечное решение для вентиляции, которое в отличие от накладных решеток не потребует дополнительного крепежа, не будет дребезжать и не увеличит габариты изделия.

В процессе координатной пробивки лист постоянно перемещается зажимами по рабочему столу. Чтобы на поверхности не оставалось вмятин и царапин, захваты станка оснащают специальными накладками из мягких сплавов или полимеров. На столах со щеточным или шариковым покрытием риск повреждения нижней стороны минимален. Для ответственных деталей, например, из шлифованной нержавеющей стали, применяется пробивка через защитную пленку, которая удаляется только перед окончательной сборкой или покраской.

Важно указывать в техническом задании наличие критических поверхностей, чтобы мастер мог правильно настроить усилие прижима и выбрать метод защиты. Такой подход гарантирует, что на готовой продукции не будет технологических следов, которые могли бы испортить внешний вид изделия после нанесения глянцевой краски или лака.

Заказ полного цикла металлообработки на одном предприятии - самый эффективный способ гарантировать качество конечного изделия. Когда пробивку, гибку и покраску выполняют в одной технологической цепочке, исключаются ошибки, связанные с потерей баз или неправильным учетом коэффициентов растяжения металла при гибке.

Технолог сразу проектирует развертку детали с учетом параметров конкретного листогибочного пресса и толщины полимерного покрытия. Если в процессе пробивки возникнет отклонение, оно будет замечено и исправлено до этапа покраски.

Для заказчика это означает упрощение логистики, сокращение сроков и получение полной гарантии на готовое изделие от одного исполнителя. Координация всех процессов в одном месте позволяет избежать взаимных претензий смежных подрядчиков и обеспечивает идеальную собираемость сложных корпусных конструкций.
