Пробивка металла

Пробивка толстолистового металла требует от оборудования колоссальной жесткости станины и высокой мощности гидравлического привода. В отличие от работы с тонкими листами здесь пуансон испытывает огромные нагрузки на сжатие, что требует использования инструмента из специальных марок быстрорежущей стали с повышенной вязкостью.

Увеличенные зазоры между пуансоном и матрицей становятся критически важными для предотвращения заклинивания инструмента и снижения усилия вырубки. Скорость работы на толстом металле ниже, чем на тонком, так как требуется больше времени на цикл проникновения и извлечения пуансона.

Пробивка толстого листа - выгодная альтернатива лазерной резке, так как она позволяет получать отверстия с вертикальными стенками без конусности, характерной для термических методов. И при этом значительно выигрывать в стоимости при серийном производстве.

Щеточное покрытие координатного стола применяется при обработке листов с деликатной поверхностью, таких как зеркальная нержавеющая сталь или алюминий с финишной отделкой. Мягкие, но упругие ворсинки удерживают лист на весу, исключая его прямой контакт с металлической поверхностью стола. Это предотвращает появление царапин и потертостей на нижней стороне заготовки при её интенсивном перемещении под ударами пресса. Кроме того, щетки эффективно гасят вибрации и снижают уровень шума при работе оборудования.

Использование станков со щеточным столом гарантирует безупречный внешний вид готовых деталей, которые не потребуют дополнительной шлифовки или полировки после завершения пробивных работ. Это особенно важно для лицевых панелей приборов и элементов интерьерного декора, где чистота поверхности становится приоритетным требованием качества.

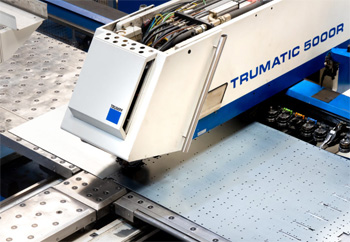

Столы с шариковыми опорами предназначены для работы с тяжелыми заготовками большой толщины и веса. Стальные или нейлоновые шарики, закрепленные в специальных гнездах, позволяют легко перемещать массивный лист в горизонтальной плоскости с минимальным коэффициентом трения. Это снижает нагрузку на сервоприводы координатного стола и повышает точность позиционирования тяжелых листов под пуансоном.

Шариковое покрытие обладает высокой износостойкостью и способно выдерживать значительные статические нагрузки. Но оно не подходит для тонких или мягких листов, так как под давлением прижимов шарики могут оставить вмятины на металле.

Заказчикам деталей из толстой конструкционной стали важно наличие такого оснащения у исполнителя. Оно обеспечивает высокую скорость и точность обработки крупногабаритных заготовок весом в десятки и сотни килограммов.

Неполная или частичная пробивка позволяет внедрять пуансон в тело листа не на всю толщину, а лишь на заданную глубину. Эта технология широко применяется для нанесения нестираемой маркировки, логотипов или разметки под последующие операции, например, под приварку шпилек или сверление.

Неполная пробивка используется для создания выламываемых отверстий в корпусах электрощитов, которые остаются герметичными до момента монтажа оборудования. Металл при этом не прорезается полностью, а лишь надрывается по контуру, сохраняя прочность соединения. Для заказчика это возможность получить многофункциональную деталь с готовой маркировкой и гибкими вариантами использования без привлечения дополнительных гравировальных или фрезерных станков.

Главное преимущество координатно-пробивного пресса перед лазером заключается в возможности одновременного выполнения пробивки и формовки. На одном станке можно не только вырубить контур и отверстия, но и сразу сделать пуклевку под потайные винты, выдавить жалюзи для вентиляции, сформировать ребра жесткости или сделать отбортовку краев.

Лазерный станок способен только резать, а все формообразующие операции придется выполнять на других прессах, что увеличивает риск ошибок и погрешностей при переустановке детали. Кроме того, пробивка не создает термического воздействия на металл, что исключает коробление и изменение структуры стали в зоне реза.

При пробивке получается идеально плоская и функционально готовая деталь с высокой точностью всех элементов.

Некоторые современные модели координатных прессов оснащены специальными резьбонарезными станциями. Процесс происходит автоматически: после пробивки отверстия нужного диаметра станок устанавливает в рабочую головку метчик и нарезает резьбу с подачей смазки. Это значительно быстрее и точнее, чем ручное нарезание или использование отдельных резьбонарезных манипуляторов. Инструментальный магазин станка позволяет хранить метчики разных размеров для одновременной обработки одного листа.

Интеграция нарезания резьбы в цикл пробивки - гарантией абсолютной соосности резьбового канала и отверстия. Она исключает брак при сборке и существенно ускоряет выпуск партий кронштейнов, фланцев и крепежных панелей. А пресс в этом случае превращается в полноценный обрабатывающий центр.

Координатная пробивка - метод холодной деформации, поэтому она неприменима для хрупких и сверхтвердых материалов. Запрещено подвергать пробивке каленые стали, чугун, хрупкие сплавы алюминия и титана.

При ударе пуансона в таких материалах вместо пластического сдвига происходит мгновенное хрупкое разрушение, что ведет к образованию трещин в детали и может вызвать поломку дорогостоящего инструмента. Предел прочности обрабатываемого металла обычно не должен превышать определенных значений, указанных в паспорте станка. Для работы с высокопрочными сталями требуются специальные режимы и усиленная оснастка.

Чтобы избежать аварийных ситуаций и гарантировать получение качественной кромки, рекомендуется заранее согласовывать марку металла с технологом.

Система автоматической смены инструмента позволяет станку самостоятельно выбирать нужный пуансон и матрицу из револьверной головки или магазина за доли секунды. В одном цикле обработки листа могут участвовать десятки разных инструментов: от простых кругов до сложных фигурных вырубных штампов и формовочных насадок. Это обеспечивает непрерывность процесса и исключает простои оборудования на ручную переналадку.

Современные системы управления отслеживают износ каждого инструмента и информируют оператора о необходимости заточки. Наличие автоматической смены инструмента позволяет реализовывать проекты любой сложности с большим количеством разнотипных отверстий в рамках одного заказа. Скорость производства при этом остается максимально высокой.

Точность пробивки напрямую зависит от качества базирования листа. Заготовка закрепляется по одной или двум технологическим кромкам с помощью мощных пневматических захватов. Программа станка рассчитывает все координаты отверстий относительно этих базовых линий.

Если лист имеет неровные края или заусенцы на кромках, это может привести к перекосу и накоплению погрешности на большой длине. Для обеспечения точности до 0,05 мм на современных станках используются системы лазерного контроля положения листа и автоматическая калибровка зажимов.

Идеальная геометрия исходного листа - залог того, что все отверстия в готовом изделии будут расположены строго по чертежу без смещений и отклонений.

Несмотря на то, что пробивка традиционно считается методом массового производства, координатные прессы с ЧПУ отлично подходят для изготовления малых партий и даже единичных прототипов. В отличие от обычной штамповки здесь не требуется проектирование и изготовление специальных дорогостоящих штампов под конкретную деталь.

Все операции выполняют стандартным набором инструмента, имеющимся в магазине станка. Программу для ЧПУ пишут быстро на основе электронного чертежа заказчика. Это позволяет получить готовую деталь уже через час после обращения. Для заказчика это возможность оперативно испытать конструкцию перед запуском в серию, внести правки и получить качественные образцы без колоссальных затрат на инструментальную оснастку.

Для защиты лицевой поверхности металла от повреждений применяют комплексные меры. Кроме специальных щеточных столов используют пуансоны и матрицы со специальными защитными вставками из полиуретана или нейлона. Также эффективно использование листов, покрытых защитной полиэтиленовой пленкой.

Станок пробивает отверстия прямо через пленку, которая удаляется уже после окончательного монтажа детали. Дополнительно может применяться система воздушной подушки между листом и столом.

Заказчик должен заранее указать требования к качеству поверхности, чтобы исполнитель мог подобрать оптимальный режим защиты. Такой подход гарантирует, что на деталях не будет следов от зажимов, волочения или ударов, что критически важно для продукции из нержавеющей стали и анодированного алюминия.
