Пробивка отверстий

Пробивка отверстий в металле: просто, быстро и доступно

Из истории пробивки отверстий

Технология машинной пробивки листа - на удивление молодая технология. Она начала развиваться с 1885 г., когда бельгиец Ф. Шапар открыл специализированное предприятие - фабрику пробивных жестей и полотен. Начиная с того времени методика лишь незначительно усовершенствовалась в течение более чем ста лет. Расширялся только список материалов, для которых была доступна пробивка.

Пробивка отверстия и перфорация - в чем разница?

Иногда к нам на сайт приходят заказчики с просьбой не пробить, а перфорировать металл. Большой ошибки в терминологии они в этом случае не делают, ведь пробивка считается одним из способом перфорации. И если перфорация допускает сверление, обработку фрезой, плазменным и лазерным лучами, то пробивка отверстий в металле выполняется на достаточно стандартном оборудовании - ручном или автоматическом.

Пробивка отверстий в металле: особенности технологии

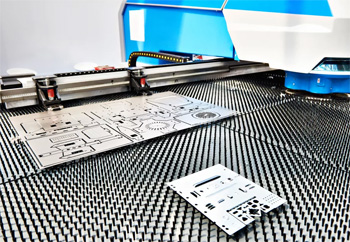

лучшие результаты в пробивке отверстий показывает автоматическое оборудование

Наиболее подходящими для пробивки считаются листы металла толщиной не менее 0,5 и не более 4 мм. В отличие от перфорации пробивка труб не представляется возможной, и это связано с особенностями оборудования.

Как и при гибке, с заготовкой соприкасаются два элемента - матрица и пуансон. Последний играет роль пробойника, а матрица - подложки под лист, в которой имеются отверстия. Так как пробивка отверстий в листе относится к серийным производствам, главным требованием к пуансону и матрице считается износостойкость.

Инструменты для пробивки отверстий в металле

Простейшими технологиями пробивки считаются ручные: сверление дрелью или пробивка при помощи ударного инструмента. Если просверлить отверстие можно на фрезерном, токарном или сверлильном оборудовании, “ударную” пробивку осуществляют на ручных прессах.

Более качественным и надежным оборудованием для пробивки отверстий считаются прессы. Самый простой из них - пресс-ножницы. Несмотря на ограниченность функционала, на таком инструменте можно разделить лист на полосы и выполнить простейшую перфорацию - в виде отверстий треугольной или квадратной формы. Пробивка более сложных требует установки дополнительного инструмента.

И, наконец, самым мощным и точным оборудованием для выполнения этой операции считаются прессы. В зависимости от строения и назначения они могут быть револьверными или координатными. Координатные позволяют не только пробить любое количество отверстий, но и сделать массово.

Пробивка металла

Если углубиться в теорию, пробивка отверстий в металле относится к операциям холодной штамповки. Вместе с ней в эту же группу входят резка, отбортовка, вырубка, обжим, формовка, вытяжка, гибка. Наиболее родственной пробивке технологией можно считать вырубку, хотя они преследуют разные цели. То, что после пробивки считается отходом и отправляется на переплавку, при вырубке представляет собой готовую деталь.

Расчет необходимого усилия пробивки

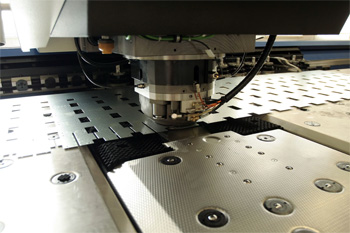

стоимость пробивки отверстий зависит от сложности работы

Качество пробивных работ напрямую зависит от усилий, которые прилагает станок. И если механическое оборудование приходится настраивать вручную, для машины с чпу этот показатель можно внести в программу. Величина усилия рассчитывается перемножением четырех значений:

• периметра пуансона;
• толщины листа;
• коэффициента, соответствующего виду материала;
• усилия самого материала.

Исчисляется она в тоннах на квадратный миллиметр.

Если сравнивать металлы по мягкости-жесткости, самым податливым является мягкий алюминий (коэффициенты 0,30-0,50). Самый высокий коэффициент вида материала у нержавеющей стали - 1,50.

Цены на координатную пробивку отверстий в металле

Формулы подсчета цены пробивки отверстий в листе не существует. Каждое предприятие устанавливает ее самостоятельно исходя из затрат. К ним относятся:

• время на обработку одного листа и на подготовительные операции, предшествующие обработке;
• количество и форма отверстий;
• наличие готовой программы обработки или необходимость ее писать;
• объем заказа (чем выше серийность, тем ниже цена за одно отверстие);
• срочность заказа;
• амортизация инструмента.

Стоимость пробивки одного отверстия обычно начинается от пяти рублей и может исчисляться десятками - в зависимости от сложности.

Пробивка отверстий в листах и профиле

При помощи технологии пробивки отверстий можно обработать не только листы, но и профильные заготовки. Но так как это очень сложная операция, выполнить ее можно на координатных станках. Уголки, балки, швеллер и другой прокат с образованными отверстиями используются для производства мебели, сборки легких металлоконструкций, а также в строительстве - для облицовки зданий и внутренней отделки.

Смещение отверстий и другие дефекты пробивки

Вероятность брака пробивки отверстий в металле на станках с чпу полностью исключена, однако даже в работу самого совершенного оборудования может “проникать” человеческий фактор. Если программа была написана с ошибками или оборудование было настроено неправильно, возникает один из самых частых дефектов - смещение отверстий. Симметричность их расположения может быть нарушена относительно друг друга или листовой кромки. Увы, этот брак исправить невозможно.

Неопытные работники часто сталкиваются и с такой ошибкой, как образование заусенцев. Это прямое следствие того, что матрица и пуансон не сочетаются по размерам. Второй фактором появления заусенцев - плохая заточка инструмента. Не допускается к работе и неисправный пуансон, так как нарушения на его поверхности могут привести к образованию борозд.

Качественная и точная пробивка отверстий в металле без ограничений

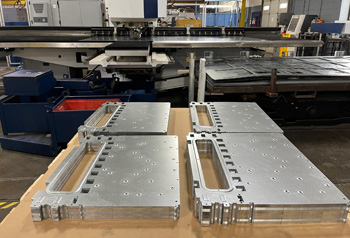

пробивка отверстий повышенной сложности

Наши предприятия по металлообработке выполняют пробивку отверстий в листе на станках новейшего поколения, оснащенных чпу. Их преимущества:

• обработка десятков позиций одновременно;
• качество, близкое к плазменной и лазерной резке;
• точность работы;
• полное отсутствие механических повреждений заготовки;
• высокая скорость.

Вы убедитесь в их технических возможностях сами, если оформите заказ уже сегодня. Обращайтесь!
