Перфорация труб

Геометрия распределения отверстий важна для сохранения несущей способности трубопровода. При прямом расположении, когда они идут строгими рядами вдоль оси, создаются непрерывные линии ослабления металла. Это значительно снижает сопротивление трубы на изгиб и продольное сжатие.

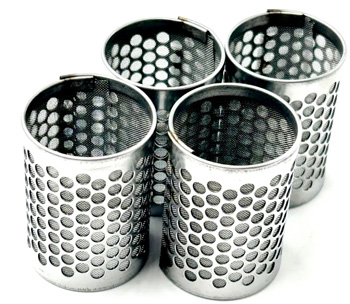

Спиральная или шахматная перфорация считается более предпочтительной для нагруженных конструкций, так как она равномерно распределяет напряжения по всей поверхности цилиндра. В этом случае между отверстиями отсутствуют длинные прямые участки нетронутого металла, работающие как рычаги на излом.

При проектировании дренажных или опорных систем следует отдавать предпочтение спиральному шагу перфорации. Это минимизирует риск деформации трубы под весом грунта или при термическом расширении магистрали.

В отличие от плоского листа внутренняя поверхность трубы труднодоступна для стандартного шлифовального оборудования. При механической пробивке пуансон выдавливает металл внутрь, образуя острый грат. Если труба предназначена для транспортировки жидкостей или газов, эти заусенцы создают турбулентность, повышают гидравлическое сопротивление и становятся центрами скопления загрязнений.

Для их удаления применяют специализированные методы. Например, экструзионно-абразивную обработку, когда через трубу под давлением прокачивается вязкая паста с абразивом. Или использование длинных ершовых щеток с алмазным напылением.

Заказчику важно уточнять метод очистки внутреннего канала, особенно если труба будет использоваться в пищевой промышленности или в скважинных фильтрах, где наличие заусенцев может привести к засорению системы или к повреждению сопрягаемых элементов.

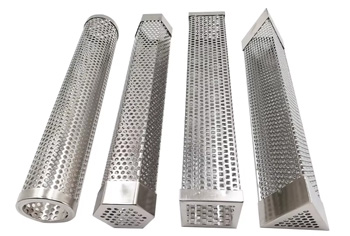

Перфорация профильного проката востребована в мебельной индустрии и в строительстве каркасов. Основная сложность заключается в неравномерности толщины металла: в углах профиля сталь всегда толще и прочнее из-за наклепа при прокатке. Пробивка отверстий слишком близко к углам может привести к перекосу инструмента или к деформации стенок профиля.

При работе на координатных прессах важно обеспечить жесткую фиксацию трубы, чтобы избежать её скручивания вдоль оси. Лазерная перфорация профиля позволяет делать отверстия, переходящие с одной грани на другую, что невозможно при механическом способе.

Необходимо учитывать, что точность расположения отверстий на профильной трубе зависит от качества исходного проката и соблюдения радиусов скругления углов. Поэтому требования к заготовкам должны быть выше, чем для круглых труб.

Щелевая перфорация, часто называемая мостиковой, выполняется без удаления металла. Инструмент прорезает стенку трубы и слегка отгибает края, создавая узкие щели с выступающими козырьками.

Такая конструкция идеально подходит для водозаборных скважин в песчаных грунтах. Выступы-мостики предотвращают прямое попадание песка внутрь фильтра, выполняя роль первичного барьера, при этом пропускная способность трубы остается высокой. Щелевой фильтр обладает большей механической жесткостью по сравнению с трубой, в которой высверлены круглые отверстия, так как структура металла не прерывается полностью.

Заказчику из сферы мелиорации или нефтедобычи стоит выбирать именно этот тип перфорации для работы в рыхлых породах, чтобы продлить срок службы насосного оборудования и избежать быстрого заиливания скважины.

Для труб, работающих на больших глубинах или в системах под давлением, перфорация становится фактором риска преждевременного разрушения. Каждое отверстие снижает показатель критического давления, при котором труба может сплющиться под внешним напором.

Инженеры рассчитывают коэффициент ослабления, исходя из суммарной площади отверстий и их диаметра. Важно, чтобы размер одного отверстия не превышал определенной доли от диаметра трубы, иначе локальная потеря жесткости приведет к необратимой деформации.

Заказчик работ должен предоставлять данные о рабочих нагрузках системы, чтобы технолог мог подобрать оптимальный шаг перфорации.

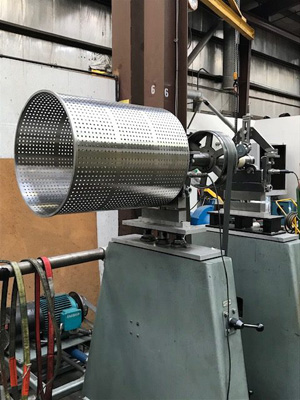

Использование лазерных комплексов, оснащенных вращателем (четвертой осью), позволяет выполнять перфорацию с филигранной точностью. Лазерный луч всегда направлен строго перпендикулярно касательной к поверхности трубы, что гарантирует идеальную форму отверстия без искажений по краям.

В отличие от механической пробивки лазер не оказывает физического давления на стенку, поэтому риск деформации тонкостенных труб из нержавеющей стали или алюминия полностью исключен. Технология позволяет создавать сложные перфорированные узоры, вырезать пазы под замковые соединения и делать надрезы для последующей гибки труб.

Таким образом можно получить готовый сложный узел с минимальными допусками. Это существенно упрощает дальнейшую сварку или сборку конструкций по принципу шип-паз без дополнительной подгонки.

Защита перфорированной трубы изнутри - сложная техническая задача, особенно если речь идет о черном металле. При обычном окрашивании краска часто не попадает внутрь отверстий и на их торцы, оставляя металл беззащитным перед ржавчиной.

Самый эффективный метод - горячее цинкование после завершения всех работ по перфорации. Расплавленный цинк затекает во все полости, покрывая трубу ровным слоем со всех сторон. Если требуется полимерное покрытие, применяется технология катафорезного грунтования, при которой деталь полностью погружается в ванну с электролитом.

Следует помнить, что любая перфорация, выполненная на уже оцинкованной трубе, требует обязательной дополнительной обработки срезов цинксодержащими составами. Иначе коррозия быстро разрушит стенки трубы, начиная с краев отверстий.

В теплообменных аппаратах перфорированные трубы часто выполняют роль турбулизаторов потока. Отверстия в стенках внутренней трубы заставляют теплоноситель перемешиваться, разрушая пристенный ламинарный слой и значительно увеличивая коэффициент теплоотдачи. Это позволяет уменьшить габариты теплообменника при сохранении его мощности.

Перфорация применяется в распределительных коллекторах для обеспечения равномерной подачи пара или жидкости по всему объему камеры. Но важно учитывать точность диаметра отверстий, так как даже небольшое отклонение в размерах приведет к неравномерному распределению давления в системе. А это снизит эффективность работы всей установки и может вызвать локальный перегрев оборудования.

Перфорация - ключевой элемент в конструкции автомобильных глушителей и промышленных шумоглушителей вентиляционных систем. Звуковая волна, проходя через трубу, попадает в отверстия и рассеивается в слое звукоизоляционного материала (базальтовой ваты), расположенного в корпусе.

Эффективность гашения шума зависит от диаметра и частоты отверстий: мелкая перфорация лучше справляется с высокочастотными звуками, а крупная - с низкочастотным гулом.

Использование нержавеющей перфорированной трубы гарантирует долговечность узла в условиях воздействия горячих выхлопных газов и химически активного конденсата. Система снижения шума не только эффективна, но и обладает низким аэродинамическим сопротивлением. Это не снижает мощность двигателя или производительность вентилятора.

Сварка труб с отверстиями требует особого внимания, так как перфорация снижает массу металла в зоне нагрева, что повышает риск прожога стенки. При стыковой сварке отверстия должны находиться на определенном расстоянии от края трубы, чтобы сварочная ванна формировалась на цельном участке металла. Если перфорация выполнена в край, сварщику приходится использовать специальные медные подкладки для отвода тепла.

Кроме того, при нагреве перфорированная зона может деформироваться сильнее, чем сплошная, вызывая осевое искривление всей заготовки. Рекомендуется закладывать неперфорированные технологические поля длиной 30–50 мм на концах труб. Это обеспечит качественное и герметичное соединение элементов трубопровода стандартными методами сварки.

Перфорация труб, уже имеющих внутренний защитный слой (например, эпоксидный или пластиковый), крайне затруднительна. Механическая пробивка или сверление неизбежно приведут к сколам и отслоению покрытия вокруг отверстия, что сделает защиту бесполезной. Лазерная резка выжжет полимер в зоне термического воздействия, образовав нагар и оголив сталь.

Единственный надежный способ - нанесение покрытия уже после выполнения перфорации. Если же требуется обработать готовую трубу, используют методы холодной резки под постоянным охлаждением, но даже это не гарантирует сохранность адгезии покрытия. Поэтому следует планировать технологический цикл так, чтобы перфорация всегда предшествовала любым операциям по защитной облицовке внутреннего канала трубы.

При производстве труб длиной 6 или 12 м соблюдение точности шага между отверстиями требует использования автоматизированных систем подачи. На сверлильных станках с ЧПУ или лазерных комплексах труба перемещается с помощью каретки, контролируемой энкодерами. Погрешность может возникать из-за собственной кривизны трубы (сабельности), поэтому оборудование оснащается поддерживающими люнетами.

Важно учитывать температурное расширение металла при интенсивном сверлении: нагретая труба удлиняется, и после остывания шаг отверстий может измениться. При приемке стоит проверять не только диаметр отверстий, но и суммарную точность на всей длине изделия, так как накопленная ошибка может помешать правильной установке трубы или стыковке с другими узлами.
