Плазменная сварка

Основное различие заключается в степени концентрации энергии и температуре рабочего потока. В обычном аргонодуговом аппарате электрическая дуга имеет коническую форму и свободно горит между электродом и металлом. Плазменная технология подразумевает принудительное сжатие дуги внутри узкого сопла плазмотрона с одновременным обдувом инертным газом.

Такое механическое и электромагнитное воздействие превращает поток в узкий столб с плотностью энергии в несколько раз выше стандартных значений. Температура в центре такой струи достигает 30 000℃, в то время как обычная дуга разогревается лишь до 7000℃.

Сжатый поток плазмы обладает высокой стабильностью и практически не отклоняется от оси при движении горелки. Специалист получает возможность выполнять очень узкие и глубокие швы на высоких скоростях. Благодаря цилиндрической форме дуги глубина проплавления заготовки меньше зависит от колебаний расстояния между наконечником и деталью. Эта особенность значительно облегчает ручное управление процессом и снижает риск появления дефектов.

Эффект «замочной скважины», или сквозного проплавления, позволяет соединять листы толщиной до 8-10 мм за один проход без предварительной разделки кромок. Мощный плазменный поток под высоким давлением прошивает металл насквозь, образуя небольшое сквозное отверстие в центре сварочной ванны.

По мере перемещения горелки расплавленный металл плавно обтекает дугу и кристаллизуется в задней части, формируя монолитный шов. Такой механизм гарантирует полный провар корня соединения и исключает появление скрытых пустот внутри стыка. Скорость работы в таком режиме возрастает в 2-3 раза по сравнению с традиционными многослойными методами.

Технология обеспечивает получение очень узких швов с параллельными стенками, что минимизирует общие температурные деформации заготовки. Металл испытывает лишь локальное воздействие, поэтому тонкие листы и длинные швы не ведет волнообразно после остывания. Метод сквозного проплавления требует идеальной настройки давления плазмообразующего газа для удержания ванны в равновесии. Сварщик настраивает параметры так, чтобы сила поверхностного напряжения не давала жидкому сплаву вытекать из зоны контакта.

Для работы с очень тонкими материалами, толщиной 0,05-1 мм, применяют режим микроплазменной сварки на сверхмалых токах. Стабильность горения плазменного факела сохраняется даже при силе тока 0,1-0,5 А, что недоступно для обычного дугового оборудования. Энергия подается в зону контакта точечно и строго дозированно, поэтому риск прожога тонкой стенки практически исчезает.

Этот метод идеально подходит для изготовления медицинских инструментов, сильфонов и элементов точной электроники. Тончайшая сталь или медь срастаются на молекулярном уровне без потери пластичности и изменения формы.

Микроплазменный процесс ведут с использованием иглообразного пламени, которое позволяет человеку выполнять ювелирные операции под микроскопом. Защитный газ аргон надежно изолирует зону плавления от кислорода, сохраняя химическую чистоту и блеск поверхности. Малое тепловое вложение предотвращает повреждение соседних чувствительных компонентов внутри сложных приборов. После завершения цикла место стыка часто не требует никакой механической отделки из-за своей идеальной гладкости.

Добавление водорода в аргоновую смесь значительно повышает тепловую мощность плазменного факела и увеличивает скорость прохождения через металл. Водород обладает высокой теплопроводностью, поэтому он эффективно переносит энергию от центра дуги к краям сварочной ванны.

Добавка сужает столб плазмы и делает его более «колючим», что способствует более глубокому проникновению тепла в структуру стали. Режим с использованием водородных смесей выбирают для высокоскоростной сварки нержавеющих сталей и сплавов на основе никеля. Качество поверхности торца при этом становится более светлым и чистым из-за восстановительных свойств газа.

Содержание водорода в смеси обычно составляет 2-5% - для исключения риска появления пор и водородной хрупкости в шве. Присутствие этого газа помогает разрушать стойкие оксидные пленки на легированных заготовках без применения агрессивных флюсов. Повышение температуры ванны способствует лучшему растеканию металла и формированию плавных переходов к основному прокату. Оператор контролирует расход смеси через ротаметры, чтобы обеспечить стабильность состава на протяжении всей смены.

Титан требует исключительной защиты от контакта с атмосферным воздухом при нагреве, и плазменная технология обеспечивает лучшие условия для этого. Узкая и скоростная дуга минимизирует время нахождения металла в расплавленном состоянии, что снижает риск поглощения азота и кислорода.

Зона термического влияния у плазмы значительно меньше, поэтому хрупкость металла вблизи шва остается в пределах нормы. Для обеспечения полной инертности горелки оснащают дополнительными насадками для подачи аргона на остывающий участок валика. В результате титановые детали сохраняют свою высокую прочность и коррозионную стойкость в полном объеме.

Высокая температура факела позволяет легко расплавлять тугоплавкие включения в титане и обеспечивать монолитность стыка. При работе с титаном часто используют импульсные режимы для точного контроля размера зерна в структуре шва. После остывания поверхность качественного соединения должна иметь серебристый или соломенный цвет без темных пятен. Плазменный метод позволяет сваривать массивные титановые плиты без сложной разделки кромок под V-образный шов.

Вольфрамовый электрод внутри плазмотрона находится в более защищенном положении, так как он глубоко утоплен внутрь медного сопла. Режущий или сварочный инструмент не имеет прямого контакта с ванной расплава, поэтому брызги металла и пары не попадают на кончик вольфрама.

Интенсивное охлаждение корпуса горелки водой или газом предотвращает перегрев электрода даже при работе на токах силой 200-300 А. Постоянный поток плазмообразующего газа обдувает стержень, создавая вокруг него стабильную и чистую среду. В результате заточка электрода сохраняется в разы дольше по сравнению с открытой аргоновой дугой.

Отсутствие механического воздействия на электрод при поджиге также продлевает его жизнь, так как дуга возбуждается бесконтактным способом. В современных аппаратах используют осцилляторы, которые пробивают зазор между деталями с помощью высоковольтного импульса. Электрод изнашивается лишь вследствие естественного испарения металла под действием высоких температур. Своевременное техническое обслуживание сопел и использование качественных газов исключают преждевременную эрозию поверхности.

В конструкции плазмотрона предусмотрено разделение потоков газа на два независимых канала для выполнения разных функций. Плазмообразующий газ проходит через центр сопла и формирует саму струю плазмы, обеспечивая нагрев и перенос энергии. Защитный подается через внешнее кольцо и создает широкий экран вокруг зоны сварки для изоляции расплава от воздуха.

Такая двойная защита гарантирует безупречную чистоту шва даже при работе на больших скоростях или при сильном ветре. В качестве внешней среды чаще всего выбирают чистый аргон, а для центрального канала подбирают смеси в зависимости от типа металла.

Разделение потоков позволяет точно настраивать химический состав среды непосредственно в точке плавления и в зоне кристаллизации. Защитный газ также способствует дополнительному охлаждению наружных частей плазмотрона и защищает сопло от налипания мелкой пыли. При сварке алюминия внешнее облако аргона эффективно удаляет оксидную пленку за счет процесса катодного распыления. Регулировка расхода обоих газов проводится через отдельные каналы блока управления оборудованием.

Технология плазменной наплавки активно применяется для восстановления размеров и упрочнения поверхностей валов, зубчатых колес и клапанов. Плазменный факел позволяет наносить слои износостойких порошков или проволоки на основной металл с минимальным перемешиванием структур.

Глубина проплавления при наплавке жестко контролируется, что предотвращает потерю свойств закаленной сердцевины детали. Нанесенный слой получается плотным и однородным, а его твердость может достигать 60 единиц по Роквеллу или выше. Подобный метод ремонта обходится в несколько раз дешевле покупки новых комплектующих для тяжелой спецтехники.

Благодаря высокой концентрации тепла наплавку ведут с высокой производительностью без риска коробления массивных заготовок. Плазма позволяет работать с порошковыми материалами на основе кобальта, никеля или карбида вольфрама, которые сложно наносить другими способами. Полученное покрытие обладает исключительной адгезией и не отслаивается при сильных ударах или трении. Механическая обработка после плазменного восстановления требует минимальных припусков из-за высокой точности формирования слоя.

Плазменная пайка-сварка обеспечивает соединение оцинкованных листов без разрушения защитного слоя цинка вблизи места контакта. В этом процессе плазменная дуга используется для плавления медно-кремниевого присадочного прутка, в то время как основной металл стали не расплавляется. Температура процесса поддерживается на уровне около +1000℃, что значительно ниже точки кипения цинка.

В результате получается прочный и герметичный шов, который обладает высокой коррозийной стойкостью и не требует повторного цинкования. Данная технология широко применяется в автомобильной промышленности для сборки крыш, дверей и стоек кузова.

Шов после плазменной пайки отличается исключительной гладкостью и отсутствием брызг, что упрощает подготовку детали к финишной покраске. Минимальное тепловое вложение исключает волнообразную деформацию больших панелей, сохраняя их идеальную геометрию. Паяное соединение обладает хорошей пластичностью и выдерживает вибрационные нагрузки при эксплуатации транспортного средства.

Стабильность плазменного потока обеспечивается электронной системой стабилизации тока и давления газа внутри инверторного источника. Блок управления мгновенно реагирует на изменения электрического сопротивления и корректирует параметры для поддержания постоянной мощности факела.

Для исключения обрывов дуги при движении руки мастера используют функцию дежурной дуги, которая постоянно горит между электродом и соплом. Когда основная дуга заходит в зону контакта, она плавно переносится на заготовку без резких всплесков энергии. Подобная технология гарантирует ровное плавление металла даже при наличии небольших неровностей на поверхности.

Мастер контролирует процесс визуально через защитное стекло, ориентируясь на цвет и форму плазменного столба. Стабильный звук шипения без резких хлопков свидетельствует о правильной работе всех систем аппарата. Конструкция плазмотрона предусматривает удобную рукоятку с кнопкой, которая позволяет мгновенно прерывать цикл при необходимости. Использование дистанционных насадок помогает выдерживать постоянный зазор между соплом и деталью для исключения перегрева оснастки.

Плазменная сварка считается одним из самых экологически чистых методов металлообработки из-за минимального количества дыма и аэрозолей. Высокая концентрация энергии обеспечивает полное испарение примесей в узкой зоне, а защитные газы препятствуют образованию токсичных оксидов азота.

В процессе работы практически не образуются брызги расплавленного металла, что делает рабочее место более чистым и безопасным. Отсутствие открытого разбрызгивания капель снижает риск возгорания окружающих предметов и одежды персонала. При использовании современных систем вытяжки воздух в цехе сохраняет высокое качество на протяжении всей смены.

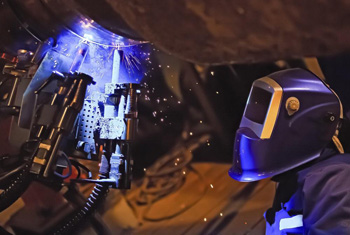

Основную опасность при плазменной сварке представляют мощное ультрафиолетовое излучение и высокий уровень шума от истекающего газа. Для защиты органов зрения используют маски с автоматическими светофильтрами самого высокого класса затемнения до 13 DIN. Органы слуха защищают берушами или противошумными наушниками, так как звук плазменной струи может превышать 85 дБ. Использование плотной спецодежды из негорючих тканей полностью исключает риск получения термических ожогов от лучистой энергии.

Безупречная чистота кромок - обязательное условие для получения качественного соединения методом плазменной сварки. Наличие ржавчины, окалины или масляных пятен приводит к бурному выделению гахов при контакте с высокотемпературным факелом. Газовые пузыри не успевают выйти из узкой сварочной ванны и образуют внутренние поры, которые критически снижают прочность узла.

Перед началом процесса зону стыка на ширину 20-30 мм зачищают механическим путем до появления стального блеска. После механической обработки металл обезжиривают растворителями для удаления остатков смазки и отпечатков рук.

Тщательная подготовка поверхности особенно важна при сварке алюминия и нержавеющей стали для предотвращения загрязнения шва оксидами. Любые частицы грязи на кромках могут вызвать нестабильность горения дуги и привести к порче медного сопла плазмотрона. Если заготовка имеет защитное покрытие, его полностью удаляют в зоне будущего валика для исключения химических реакций в расплаве. Чистота подготовки базы напрямую влияет на герметичность шва и отсутствие склонности к образованию трещин при остывании.
