Плита алюминиевая

Различие между листом и плитой фиксируют в технических регламентах на основе толщины сечения материала. Алюминиевые листы выпускают толщиной до 10.0 мм, а плиты начинаются от 11.0 мм и могут достигать 200.0 мм или больше. Плиту производят методом горячей прокатки, потому что мощные валки стана должны приложить большое усилие для деформации массивного слитка.

В отличие от тонкого листа плита обладает колоссальной жесткостью и может нести огромные статические нагрузки без потери формы. Этот материал выбирают для вытачивания сложных деталей станков или ответственных опорных частей авиационных шасси. Толщина заготовки позволяет нарезать глубокие внутренние резьбы и пазы без риска разрыва или деформации тонких стенок изделия.

Внутренняя структура плит имеет высокую однородность, так как металл проходит через длительную обработку давлением при больших температурах. Листовой прокат часто отгружают в рулонах, но плиты всегда имеют вид плоских прямоугольных блоков из-за их веса и габаритов. Края изделий проходят стадию дополнительной обрезки для удаления неровностей и остатков литейного облоя. Точность поверхности у плит выше, потому что их часто подвергают глубокой механической обработке на станках с программным управлением.

Внутренние напряжения в структуре алюминия часто приводят к короблению заготовки после снятия верхнего слоя металла на фрезерном станке. Чтобы минимизировать этот риск, заводы проводят процедуру контролируемой растяжки плиты после процесса закалки. Такая обработка выравнивает зерна сплава и снимает остаточные силы, которые могут выгнуть деталь дугой.

При заказе материала нужно обращать внимание на наличие маркировки Т651: этот индекс подтверждает проведение дополнительного упрочнения и стабилизации исходной геометрии материала. Если использовать обычные плиты без такой подготовки, деталь может изменить свои размеры уже после завершения финишной обработки. Контроль режимов термообработки гарантирует предсказуемое поведение металла при резке.

Чтобы сохранить баланс внутренних сил в массиве алюминия, сначала обрабатывают одну плоскость на черновую, затем переворачивают деталь и повторяют операцию для другой стороны. Использование острых фрез и правильных режимов подачи жидкости также снижает риск локального перегрева и термической деформации заготовки.

Для изготовления пресс-форм чаще всего выбирают плиты из сплавов Д16Т или 7075, так как они обладают высокой твердостью и отличной теплопроводностью. Эти характеристики позволяют форме быстро отдавать тепло после впрыска горячего пластика, что значительно сокращает цикл производства готовых изделий.

Сплавы серий 2ххх и 7ххх хорошо поддаются зеркальной полировке и анодированию, потому что они имеют плотную мелкозернистую структуру без пор. После финишной отделки поверхность формы приобретает высокую стойкость к истиранию и химическому воздействию расплавленных полимеров. Плиты большой толщины обеспечивают жесткость каркаса и предотвращают размыкание половин формы под высоким давлением пресса.

Если требуется изготовить крупную форму для литья под низким давлением, можно использовать плиты из сплава АМг6. Этот материал обладает великолепной коррозионной стойкостью и хорошо сваривается, когда нужно внести изменения в конструкцию или провести ремонт оснастки. Но АМг6 уступает дюралюминию в твердости, поэтому его не рекомендуют для серий с огромным тиражом оттисков.

Для определения массы одной плиты нужно перемножить ее длину, ширину, толщину и среднюю плотность выбранного алюминиевого сплава. Стандартное значение плотности составляет около 2.7 т/м³, но для точных инженерных расчетов используют паспортные данные конкретной марки металла. Например, дюралевая плита Д16 будет весить на 3% больше из-за наличия меди в составе, а сплав АМг6 окажется чуть легче чистого алюминия.

Сначала переводят все габаритные размеры в метры, затем находят объем изделия путем умножения трех сторон. Итоговое число в кубических метрах умножают на плотность сплава и получают теоретический вес одной штуки в килограммах. Правильный расчет помогает точно определить стоимость партии товара и логистические расходы.

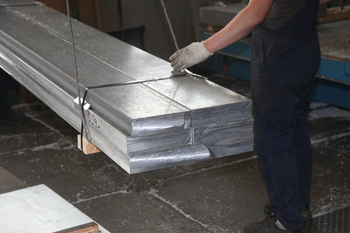

Знание точной массы необходимо для подбора грузоподъемности погрузчика и планирования нагрузки на складские стеллажи. Если плита имеет толщину 100.0 мм, ее вес при габаритах 1500х3000 мм составит более 1200.0 кг, поэтому для ее перемещения требуются мощные текстильные стропы. В сертификате качества всегда указывают фактический вес партии, который может немного отличаться от теоретического из-за допусков на прокат.

Допуски на отклонение от идеальной плоскости регламентируют ГОСТ 17232 или международные нормы серии EN 485. Величина допустимого прогиба зависит от толщины плиты и ее габаритных размеров, поэтому для коротких и толстых блоков нормы более строгие. Контроль проводят при помощи длинной поверочной линейки и набора точных щупов на горизонтальном измерительном столе.

Плиты высокой точности имеют отклонение не более 1.0–2.0мм на погонный метр длины заготовки. Если этот показатель превышает норму, плиту будет трудно надежно закрепить в оснастке станка без деформации основания. Качественная геометрия заготовки упрощает процесс последующей механической обработки.

Высокая плоскостность критически для изготовления столов координатных станков и силовых деталей авиационных переборок. Наличие волнистости на поверхности плиты может привести к неравномерному снятию металла и нарушению соосности отверстий при глубоком сверлении. Чтобы улучшить параметр, некоторые производители проводят финишное фрезерование обеих сторон плиты уже на заводе. Подобные изделия маркируют как калиброванный прокат, и стоят они дороже обычных горячекатаных заготовок.

Плита Д16Т - упрочненный дюралюминий, который обладает исключительной твердостью и высокой статической прочностью. Этот материал выбирают для нагруженных узлов самолетов и каркасов скоростных поездов, потому что он выдерживает огромные давления без деформации. Но медь в составе дюраля снижает его коррозионную стойкость, поэтому детали из Д16Т требуют анодирования или покраски.

Сплав АМг6 содержит магний и относится к группе материалов с великолепной свариваемостью и стойкостью к агрессивным средам. Плиты АМг6 используют в судостроении и химической промышленности, где важна надежность соединений в условиях постоянной влажности и контакта с водой. Сплав АМг6 имеет меньшую твердость по сравнению с Д16Т, что делает его более пластичным и податливым для глубокой механической обработки.

Дюралевые плиты при фрезеровании дают короткую ломкую стружку, тогда как магниевые сплавы могут немного налипать на режущий инструмент при неправильном подборе смазки. Д16Т нельзя сваривать обычными методами из-за риска появления трещин в зоне шва, поэтому детали соединяют при помощи болтов или заклепок. АМг6 позволяет создавать герметичные сварные конструкции любой сложности без потери прочности металла в месте нагрева.

Анодирование плит большой толщины проводят в глубоких электролитических ваннах с принудительным охлаждением и циркуляцией раствора. Этот процесс создает на поверхности алюминия твердый слой оксида, который защищает металл от коррозии и придает ему красивый матовый оттенок.

Для толстых плит часто применяют метод твердого анодирования, когда толщина защитной пленки достигает 50.0–100.0 мкм. Подобная защита превращает поверхность плиты в износостойкий экран, который успешно сопротивляется глубоким царапинам и механическому истиранию. Важно обеспечить надежный электрический контакт с массивной заготовкой, чтобы ток равномерно распределялся по всей площади изделия.

Перед началом процедуры поверхность плиты тщательно обезжиривают и промывают для удаления следов смазочных жидкостей. Если заготовка содержит много меди или цинка, цвет анодного слоя может иметь сероватый или желтоватый оттенок. После анодирования размеры плиты могут незначительно увеличиться, что обязательно учитывают при проектировании точных узлов и механизмов. Защитный слой сохраняет свои свойства в течение десятилетий даже при эксплуатации на открытом воздухе под солнцем.

Сварка алюминиевых плит толщиной более 20 мм требует обязательной разделки кромок и предварительного нагрева заготовок до температуры +150℃. Глубокие фаски позволяют сварочной дуге проникнуть на всю глубину стыка и обеспечить полное проплавление металла.

Для работы используют мощные полуавтоматы (MIG) или аргонодуговые установки (TIG) с подачей большого объема защитного газа. Инертный газ аргон или гелий предотвращает контакт расплавленного алюминия с кислородом воздуха и исключает появление пор в шве. Чтобы шов получился прочным, применяют многослойную наплавку с тщательной очисткой каждого предыдущего слоя от шлака и оксидов.

Сплавы серии АМг свариваются гораздо лучше других марок, потому что имеют широкий диапазон температур плавления и хорошую текучесть. При сварке толстых плит важно контролировать скорость охлаждения, так как резкий перепад температур может вызвать деформацию массивной детали.

Если плита изготовлена из высокопрочного сплава типа 7075, обычная сварка может привести к ослаблению структуры металла в зоне нагрева. В таких случаях применяют современные методы сварки трением с перемешиванием, которые позволяют соединять металлы без расплавления.

Для изготовления корпусов скоростных судов и переборок морских лайнеров выбирают алюминиевые плиты из сплавов 5083 или отечественного АМг5. Эти материалы обладают способностью сопротивляться точечной коррозии в агрессивной соленой воде и не теряют прочность при постоянных ударах волн.

Плиты большой толщины служат основой для силового набора судна, который должен выдерживать колоссальные изгибающие нагрузки. Алюминий в три раза легче стали, поэтому его применение позволяет значительно снизить осадку корабля и увеличить его максимальную скорость. Морские сплавы хорошо поддаются гибке на вальцах, что упрощает формирование сложных обводов корпуса.

Судостроительные плиты обязательно проходят сертификацию в морском регистре, которая подтверждает их химический состав и физические свойства. При монтаже плит на стальной каркас используют биметаллические переходники для исключения прямого контакта разных металлов. Это предотвращает развитие гальванической коррозии, которая может быстро разрушить алюминий в месте соединения.

Пиленая плита - заготовка, которую отрезали от большого блока на ленточнопильном станке без дополнительной чистовой обработки поверхностей. Ее торцы имеют характерные следы от зубьев пилы, а плоскости сохраняют шероховатость после горячей прокатки на заводе. Такие плиты стоят дешевле и подходят для изготовления деталей, где всю поверхность будут полностью перетачивать на станке.

Фрезерованная плита проходит стадию финишной обработки обеих сторон на плоскошлифовальном или фрезерном оборудовании. После этой процедуры заготовка приобретает зеркальный блеск, идеальную плоскостность и точные допуски по толщине.

Фрезерованные плиты часто поставляют в защитной пленке, чтобы сохранить высокое качество поверхности во время транспортировки и монтажа. Их выбирают для производства калиброванных столов, шаблонов и точных приборов, когда важна минимальная шероховатость материала. Пиленые плиты могут иметь небольшую кривизну и внутренние напряжения, которые иногда проявляются при резке.

Основной документ при покупке алюминиевой плиты - сертификат качества от завода-изготовителя с указанием номера плавки и партии. В этом документе должны быть прописаны точный химический состав сплава и результаты механических испытаний на предел прочности и твердость. Важно проверить соответствие материала требованиям ГОСТа 17232.

Сертификат подтверждает, что плита прошла все стадии закалки и искусственного старения для достижения нужных свойств. Если материал покупают для ответственных авиационных или морских конструкций, к нему прилагают свидетельства о прохождении ультразвукового контроля структуры.

Также стоит обратить внимание на упаковочный лист, где указывают теоретический и фактический вес каждой плиты в пачке. Информация о состоянии поставки, например Т6 или Т651, должна совпадать с данными на маркировке самого металла. Если плита имеет защитное покрытие или пленку, сведения об этом также вносят в сопроводительные документы. Наличие официальных печатей службы технического контроля завода гарантирует отсутствие контрафактного или бракованного металла.
