Плоский алюминиевый прокат

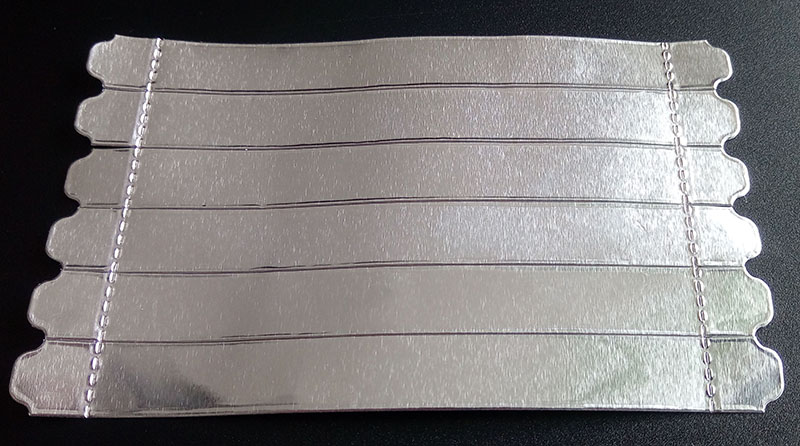

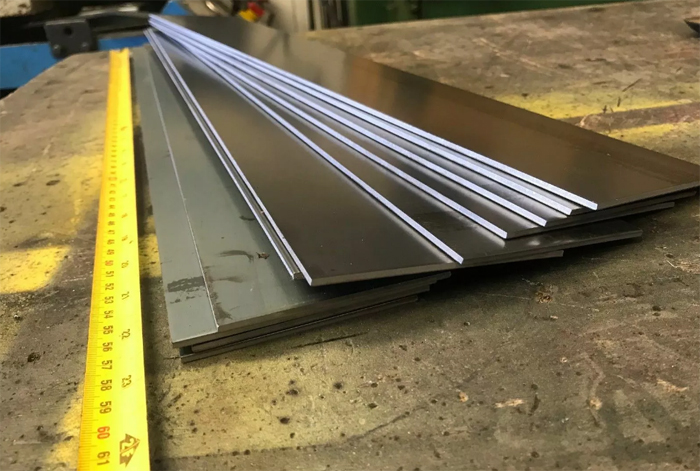

Выбор толщины металла зависит от величины расчетных нагрузок и условий эксплуатации готового объекта в агрессивной среде. Тонкие листы, до 3 мм, выбирают для создания легких корпусов приборов или облицовки внутренних помещений современных зданий. Когда требуется изготовить несущую панель для вентилируемого фасада, берут прокат толщиной от 4 мм до 6 мм.

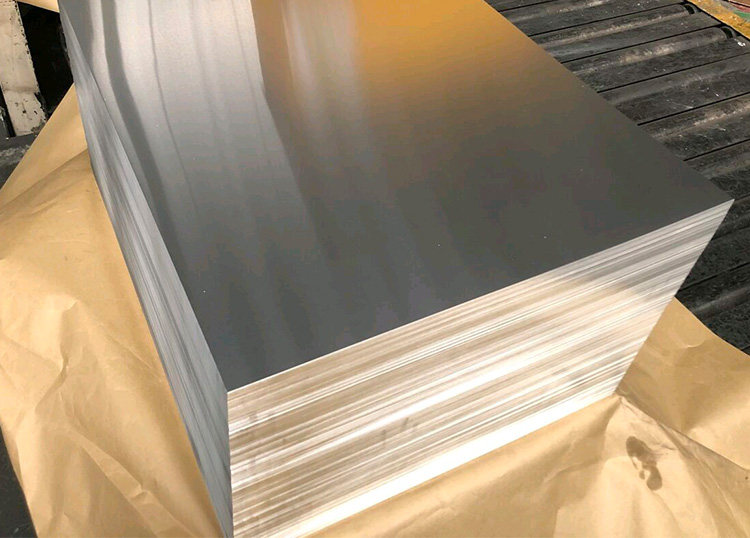

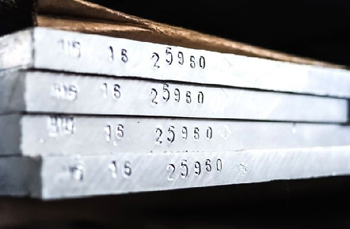

Плиты толщиной более 20 мм служат надежной основой для производства массивных пресс-форм и деталей тяжелых металлообрабатывающих станков. Толстый слой металла гарантирует стабильность геометрических размеров после глубокой фрезерной обработки внутренних полостей и пазов. Плотная структура материала выдерживает циклическое давление без появления усталостных трещин и опасных деформаций основания.

Инженеры проводят предварительные прочностные расчеты, чтобы избежать лишнего веса конструкции и неоправданных затрат на закупку избыточного объема сырья. При выборе параметров всегда учитывают допуски на финишную шлифовку или торцовку краев на фрезерном оборудовании.

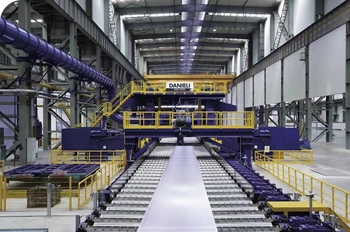

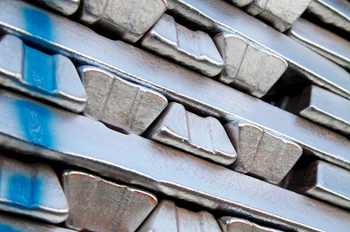

Холоднокатаный метод обеспечивает исключительную точность толщины листа и идеальное качество поверхности без окалины. Процесс деформации металла при комнатной температуре приводит к упрочнению структуры, которое называют наклепом. Такие листы обладают повышенным пределом прочности и твердостью по сравнению с горячекатаными аналогами.

Гладкая поверхность материала позволяет наносить декоративные покрытия или защитные пленки без трудоемкой предварительной шлифовки. Высокая плотность поверхностного слоя делает металл более устойчивым к мелким механическим повреждениям во время монтажа.

Точные геометрические параметры холоднокатаного проката позволяют автоматизировать процессы штамповки и лазерной резки на скоростных линиях. Лист плавно проходит через направляющие ролики и не заклинивает оборудование из-за резких перепадов толщины или волнистости краев. Эта технология исключает появление внутренних пустот и рыхлых зон в структуре алюминиевого сплава.

Буквенные и цифровые индексы в маркировке плоского проката описывают способ термической обработки и итоговую прочность материала.

Символ М указывает на отожженное состояние, когда металл становится максимально мягким и податливым для глубокой формовки. Такие листы выбирают для производства сложной посуды или деталей с крутыми радиусами изгиба. Маркировка Н означает нагартованное состояние, которое металл приобретает после холодной прокатки без последующего нагрева. Нагартовка увеличивает твердость поверхности, но одновременно снижает способность материала к растяжению без разрыва волокон.

Символы серии Т обозначают прохождение полного цикла закалки и искусственного или естественного старения металла. Состояние Т6 обеспечивает наилучшее сочетание прочности и коррозионной стойкости для большинства конструкционных сплавов. Если в паспорте указан индекс Т651, то плита прошла дополнительную растяжку для снятия внутренних напряжений после закалки. Подобная обработка гарантирует, что деталь не изменит свою форму после удаления большого объема стружки на станке.

Плоскостность плоского проката определяет качество последующей сборки сложных металлических систем и узлов высокого уровня точности. Под этим термином понимают величину отклонения поверхности листа от идеальной горизонтальной плоскости на определенном отрезке длины.

Если материал имеет волнистость или коробоватость, его будет трудно надежно закрепить на вакуумном столе фрезерного станка. Дефекты геометрии часто возникают из-за внутренних напряжений, которые появляются в металле во время интенсивной прокатки или неправильного охлаждения.

Контроль проводят при помощи длинной поверочной линейки и набора плоских щупов на специальном измерительном стенде. Стандарты допускают лишь минимальные зазоры, которые не мешают плотному прилеганию заготовок друг к другу.

Чтобы исправить геометрию изделий, их пропускают через многовалковые правильные машины или подвергают растяжке на гидравлических установках. Эти процедуры выравнивают структуру зерна металла и полностью убирают остаточную кривизну заготовки.

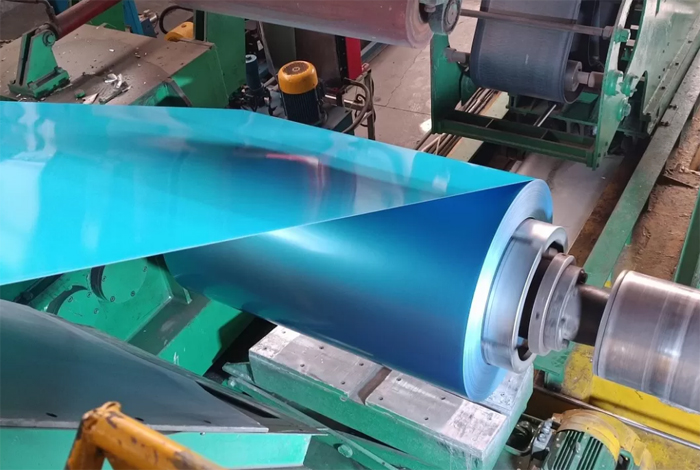

Полимерная пленка защищает зеркальную поверхность алюминиевого листа от царапин и потертостей во время погрузочных работ. Алюминий мягок, поэтому любое неосторожное движение может оставить на нем глубокий след. Защитное покрытие плотно прилегает к заготовке и предотвращает контакт металла с пылью или абразивными частицами.

Листы в пленке можно складировать друг на друга без риска повреждения финишного слоя нижних слоев проката. Это особенно важно для декоративных материалов, которые планируют использовать в дизайне интерьеров или при изготовлении рекламных стендов. Качественную пленку легко удалить после завершения монтажа, при этом липких следов клея на поверхности не останется.

Во время лазерной резки или штамповки пленка выполняет роль дополнительной смазки и защищает края отверстий от заусенцев. Существуют специальные виды покрытий, которые выдерживают высокие температуры и не плавятся под лучом лазерной установки. Защитный слой также предотвращает окисление металла при длительном хранении в условиях повышенной влажности.

Плоский прокат из марок А5, АД1 или 1050 обладает высокой химической чистотой и полностью безопасен для здоровья человека. Эти сплавы не содержат токсичных добавок и не вступают в реакцию с большинством органических кислот. На поверхности металла всегда присутствует оксидная пленка, которая служит надежным барьером между пищей и атомами алюминия.

Из тонких листов изготавливают емкости для хранения молока, противни для выпечки и детали упаковочных линий. Материал не имеет запаха и не меняет вкусовые качества продуктов даже при длительном термическом воздействии.

Гладкая поверхность плит и листов препятствует размножению бактерий и легко очищается обычными моющими средствами. В отличие от пластика алюминий не выделяет вредных паров при нагреве до +250℃, что делает его идеальным для хлебопекарного оборудования. Высокая теплопроводность металла обеспечивает равномерный прогрев продуктов и сокращает время приготовления блюд.

Плоский прокат часто применяют для производства внутренней обшивки профессиональных холодильных камер и морозильных ларей. Металл сохраняет свою пластичность при низких температурах и не трескается от случайных ударов.

Добавление меди в состав сплавов серии 2ххх значительно повышает прочность и твердость плоского проката после термообработки. Такие листы называют дюралюминием и применяют для создания нагруженных обшивок в авиастроении и скоростном транспорте. Но медь снижает общую устойчивость к коррозии, поэтому заготовки часто требуют плакирования чистым алюминием.

Магний в сплавах серии 5ххх обеспечивает великолепную свариваемость и стойкость к воздействию агрессивной морской воды. Эти материалы выбирают для постройки корпусов судов и изготовления деталей для химических производств. Присутствие магния делает металл более вязким и позволяет ему лучше сопротивляться ударным нагрузкам.

Кремний в сочетании с магнием в составе серии 6ххх придает прокату отличную формуемость и коррозионную стойкость. Листы из таких сплавов легко поддаются анодированию и принимают яркие насыщенные цвета. Их часто используют в архитектуре для создания сложных фасадных элементов и оконных профилей.

Цинк в сплавах серии 7ххх позволяет достичь предельных показателей прочности, которые сопоставимы с характеристиками легированной стали. Из таких плит вырезают ответственные детали для оборонной и космической промышленности. Марганец в составе сплава АМц увеличивает пластичность и позволяет проводить глубокую штамповку тонкостенных изделий.

Российские и международные стандарты жестко ограничивают возможные отклонения плит по толщине, ширине и длине заготовки. Для продукции из алюминиевых сплавов действуют нормы ГОСТ 17232 или европейские стандарты серии EN 485. Допуски по толщине могут составлять 0.2-1.5 мм в зависимости от габаритов изделия и способа его производства.

Плиты высокой точности проходят процесс калибровки, что минимизирует разницу параметров в разных частях одного листа. Если отклонения превышают установленные значения, деталь может не войти в зажимные приспособления станка.

Длина и ширина плит также имеют свои предельные отклонения, которые обычно составляют несколько миллиметров в большую сторону. Это дает технологу необходимый припуск для чистой обработки торцов и получения точного размера готовой детали.

В стандартах прописывают требования к состоянию кромок, на которых не должно быть заусенцев, расслоений или глубоких забоин. Также регламентируют кривизну и серповидность изделий, чтобы обеспечить стабильность материала во время резки.

Главное достоинство алюминиевых плит - их малый вес, который намного меньше массы аналогичных стальных заготовок. Использование легкого металла позволяет создавать мобильные конструкции, которые легко перемещать без привлечения тяжелых подъемных кранов.

Алюминиевые плиты гораздо легче поддаются механической обработке, что сокращает время производства деталей в несколько раз. Высокая скорость фрезерования снижает износ оборудования и уменьшает затраты на оплату электроэнергии. Металл не требует обязательной покраски для защиты от ржавчины в нормальных условиях эксплуатации.

Алюминий обладает великолепной теплопроводностью, поэтому плиты эффективно отводят лишнюю энергию в системах охлаждения. В отличие от стальных они не становятся хрупкими при сильном морозе и сохраняют высокую ударную вязкость. Это делает их незаменимыми для работы в северных регионах или в криогенных установках. Металл не искрит при ударах и не обладает магнитными свойствами, что важно для безопасности на химических производствах.

Для раскроя плит толщиной более 50 мм используют мощные ленточнопильные станки с гидравлической подачей рамы. Ленточная пила обеспечивает высокую точность реза и оставляет минимальное количество отходов в виде стружки.

Во время процесса в зону контакта обязательно подают струю смазочно-охлаждающей жидкости для предотвращения перегрева полотна. Это позволяет поддерживать высокую скорость резания и получать ровный торец, не требующий длительной шлифовки.

Если плита имеет сложный контур, применяют гидроабразивную резку под высоким давлением воды с песком. Этот метод исключает термическое воздействие на металл и сохраняет его исходные физические свойства.

Плазменная резка для алюминия используется реже, так как она может вызвать оплавление краев и изменение структуры сплава в зоне нагрева. Лазерные установки эффективно справляются с листами до 20мм, но для более толстых плит их мощности часто не хватает. Для небольших мастерских подходят дисковые пилы с твердосплавными напайками, предназначенные специально для работы с цветными металлами.

Сварка разнородных алюминиевых сплавов возможна, но требует тщательного подбора присадочного материала и настройки режимов оборудования. Главная проблема заключается в разнице температур плавления и коэффициентов теплового расширения различных металлов. Инженеры выбирают сварочную проволоку, которая компенсирует недостаток легирующих элементов в зоне шва.

Чаще всего для таких работ применяют аргонодуговую сварку (TIG), которая обеспечивает максимальный контроль над сварочной ванной. Предварительный нагрев кромок помогает избежать появления холодных трещин и гарантирует глубокое проплавление металла. Подготовка поверхности включает обязательное удаление оксидной пленки при помощи стальной щетки или химического травления.

Нужно учитывать, что прочность такого соединения может быть ниже, чем у шва между деталями из одинакового сплава. Некоторые сочетания металлов склонны к образованию хрупких интерметаллических фаз, которые разрушаются при вибрационных нагрузках. Перед началом ответственных работ всегда проводят испытания контрольных образцов на разрыв и изгиб в лаборатории.

В судостроении часто соединяют листы серии 5ххх с профилями других марок при помощи специальных переходных биметаллических вставок. Это позволяет создать надежный переход без прямого термического воздействия на критически важные зоны конструкции.
