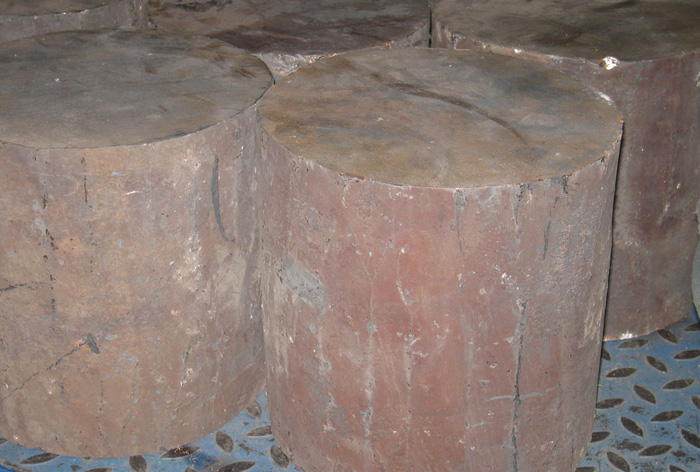

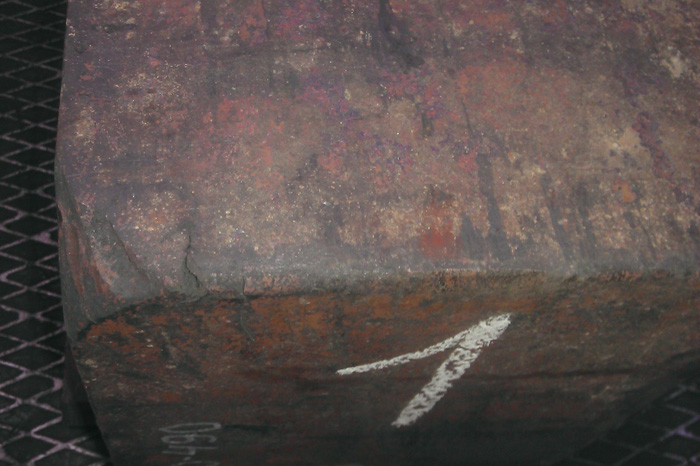

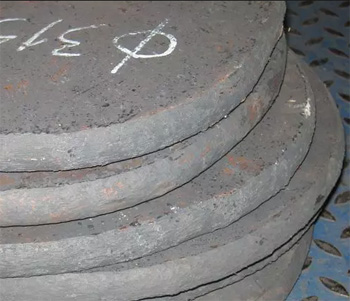

Поковка бронзовая

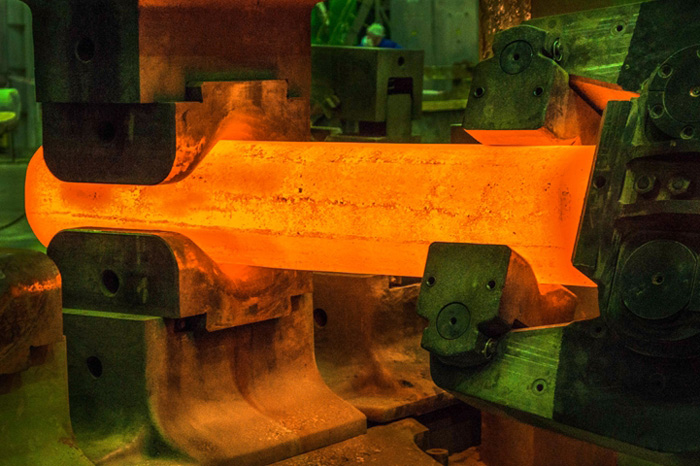

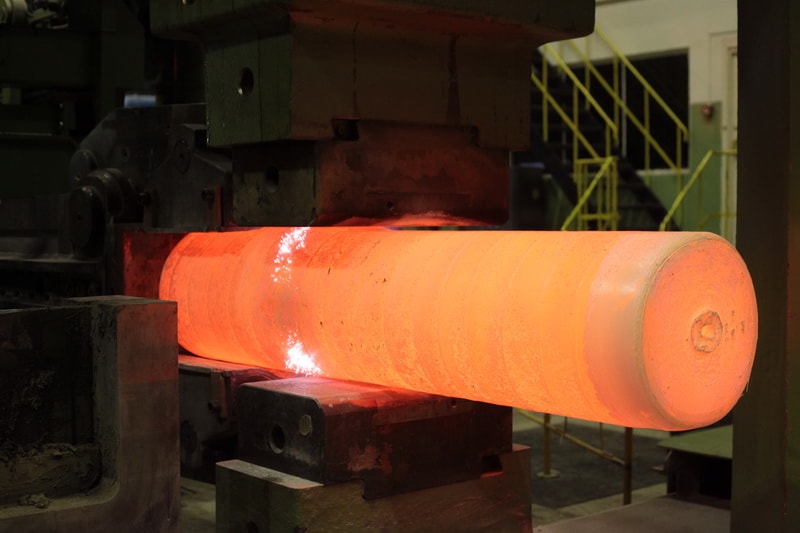

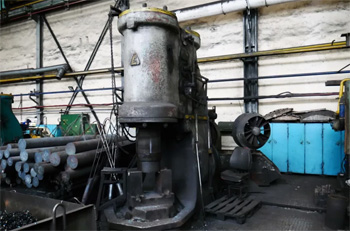

Процесс ковки радикально меняет внутреннее строение бронзы за счет мощного механического сдавливания заготовки. Под ударами молота или давлением пресса литейная пористость полностью исчезает, так как стенки микроскопических пустот свариваются между собой под нагрузкой.

Металл приобретает волокнистое строение, которое специально ориентируют вдоль основных векторов силы в будущей детали. Эта особенность позволяет поковкам выдерживать колоссальные разрывные усилия и предотвращает внезапные поломки механизмов. Прочность кованого металла возрастает на 25% по сравнению с обычными литыми аналогами при сохранении того же химического состава сплава.

Пластическая деформация в горячем состоянии способствует разрушению крупных кристаллов и образованию мелкого однородного зерна. Плотная структура поковки обеспечивает высокую герметичность, поэтому такие заготовки выбирают для работы в условиях глубокого вакуума или сверхвысокого давления газов. Кованая бронза обладает лучшей сопротивляемостью усталостному выкрашиванию поверхности в узлах трения.

Коэффициент уковки показывает степень изменения площади поперечного сечения заготовки в процессе её пластической деформации. Эту величину вычисляют как отношение площади исходного слитка к площади готовой поковки в самом массивном месте. Чем выше данный показатель, тем сильнее уплотняется металл и тем мельче становится его внутренняя кристаллическая структура.

Для ответственных деталей в авиастроении и энергетике значение уковки должно составлять не менее 3-4 единиц. Недостаточное обжатие оставляет в центре заготовки рыхлые зоны, которые могут стать причиной разрушения узла под нагрузкой.

Высокий коэффициент уковки обеспечивает полное устранение дендритной ликвации и выравнивает химический состав сплава по всему объему. Металл приобретает максимальную ударную вязкость и становится невосприимчивым к распространению микротрещин. При проектировании технологического процесса массу исходного слитка подбирают так, чтобы достичь требуемой степени деформации за минимальное количество нагревов.

Для каждого бронзового сплава существует строго определенный диапазон температур, в котором металл сохраняет пластичность без риска разрушения.

Алюминиевые бронзы марок БрАЖ начинают ковать при +900℃, а заканчивают процесс при достижении заготовкой +700℃. Если начать деформацию при слишком высоком нагреве, произойдет оплавление границ зерен и металл потеряет свою целостность. Остывание ниже критической отметки приводит к резкому росту сопротивления деформации и появлению хрупких трещин на поверхности поковки.

Соблюдение температурного режима гарантирует получение мелкозернистой структуры без признаков перегрева или наклепа. Оловянные бронзы требуют более низких температур от +650℃ до +850℃ из-за наличия легкоплавких включений в структуре.

При нарушении правил нагрева в печах может возникнуть обезуглероживание поверхностного слоя или интенсивное окисление меди. Поковку выдерживают в печи ровно столько времени, сколько необходимо для прогрева центральной зоны массивного блока.

Термическая обработка в виде закалки и последующего отпуска значительно повышает твердость и износостойкость поковок из алюминиево-железистых сплавов. В процессе нагрева до +950℃ легирующие элементы полностью растворяются в медной матрице, создавая пересыщенный твердый раствор.

Резкое охлаждение в воде или масле фиксирует это состояние и предотвращает выделение хрупких фаз по границам зерен. Последующий отпуск при +600℃ снимает закалочные напряжения и придает поковке оптимальное сочетание вязкости и прочности. Подобный цикл упрочнения позволяет использовать бронзовые детали в узлах с экстремальными контактными нагрузками.

Кованые изделия после термообработки приобретают стабильность размеров и не меняют форму при длительной эксплуатации. Закалка также улучшает коррозионную стойкость металла, так как структура становится более однородной и химически пассивной. Из таких поковок изготавливают седла клапанов и элементы насосов высокого давления для нефтегазовой отрасли.

Технология раскатки на кольцепрокатных станах позволяет получать бесшовные бронзовые кольца с идеальной концентрической структурой волокон. В процессе производства отверстие в заготовке постепенно расширяется под давлением роликов, что обеспечивает высокую точность диаметра и толщины стенки. Металл в кольце ориентируется по окружности, поэтому деталь выдерживает колоссальные центробежные нагрузки и внутреннее давление.

Раскатные поковки выбирают для изготовления корпусов турбин, подшипниковых обойм и фланцев большого диаметра. Отсутствие сварных швов и литейных дефектов гарантирует абсолютную надежность узла при высоких скоростях вращения.

Применение раскатки значительно сокращает расход дорогостоящего цветного металла за счет минимальных припусков на последующую обработку. Поверхность кольца получается гладкой и не требует длительной обточки на токарном станке. Равномерное уплотнение структуры по всему периметру исключает возникновение биений и вибраций в механизмах.

Кавитационное разрушение возникает в быстроходных насосах и гребных винтах из-за схлопывания пузырьков газа на поверхности металла. Бронзовые поковки сопротивляются этому процессу гораздо эффективнее литых деталей благодаря своей высокой плотности и твердости.

Плотная кристаллическая решетка кованого металла не имеет микропор, которые служат очагами зарождения кавитационных язв. Под ударами волн и завихрениями жидкости структура поковки сохраняет свою целостность в течение многих тысяч часов работы. Алюминиевые бронзы БрАЖ после ковки показывают наилучшие результаты в условиях агрессивной морской воды.

Высокая энергия ударов при ковке создает в поверхностном слое остаточные напряжения сжатия, которые блокируют развитие трещин. Это позволяет использовать кованую бронзу для изготовления лопастей и валов мощных судовых установок. Металл не боится эрозии от мелких частиц песка и взвеси, присутствующих в потоке воды. Поковки выбирают для систем охлаждения атомных реакторов, где надежность материалов имеет важнейшее значение.

Точность изготовления бронзовых поковок зависит от мощности оборудования и использования специальных штамповочных оснасток. При свободной ковке под молотом допуски на линейные размеры составляют 5-10 мм в зависимости от габаритов заготовки. Применение гидравлических прессов с цифровым контролем хода позволяет снизить эти отклонения до 2–3 мм.

Горячая штамповка в закрытых формах обеспечивает получение деталей с минимальными припусками, которые практически соответствуют чистовым размерам. Качественная геометрия поковки упрощает её последующее закрепление в патроне станка и сокращает время механической обработки.

Контроль точности проводят при помощи длинных штангенциркулей и специальных калибров на стадии остывания металла. Важно учитывать температурную усадку бронзы, которая составляет около 1.5% от номинального объема заготовки. Поковки сложной конфигурации проверяют при помощи координатных измерительных машин на соответствие электронной 3D-модели. Отсутствие значительных перекосов и саблевидности гарантирует равномерное распределение припусков на фрезерование.

Ультразвуковой контроль (УЗК) — единственный надежный метод выявления скрытых внутренних дефектов в массивных кованых блоках. Высокочастотные звуковые волны проникают сквозь всю толщу металла и отражаются от любых неоднородностей структуры.

Прибор фиксирует сигналы от внутренних трещин, непроваров и остатков литейных раковин, которые не закрылись при ковке. Такая диагностика обязательна для заготовок, предназначенных для производства валов турбин и деталей космических аппаратов. Отсутствие внутренних пустот гарантирует безопасность эксплуатации узлов под воздействием переменных динамических нагрузок.

Проверку УЗК проводят после стадии предварительной механической обработки, когда поверхность поковки становится достаточно гладкой для контакта с датчиком. Специалисты сканируют металл в нескольких направлениях для получения полной картины состояния внутренней структуры. Информация о результатах контроля заносится в паспорт изделия и подтверждается индивидуальным клеймом.

Для определения веса исходного слитка к массе готовой детали прибавляют веса технологических припусков на обработку и неизбежных потерь металла. В процессе ковки возникают потери на угар, которые в пламенных печах составляют от 1.5% до 3% от общего веса бронзы. Также учитывают вес отходов на обрубку литников и прибылей, необходимых для качественного заполнения формы при литье слитка. Для расчета объема поковки с учетом допусков на точность кузнечных операций используют специальные формулы.

При расчете массы учитывают плотность конкретного бронзового сплава, которая может варьироваться от 7.5 г/см³ до 9.0 г/см³. Информацию о теоретическом весе заготовки указывают в технологической карте процесса для контроля расхода сырья.

Лишний металл в припусках ведет к неоправданному росту трудоемкости механической обработки и к износу резцов. Проектирование формы поковки позволяет минимизировать объем снимаемой стружки и повысить коэффициент использования металла. Покупатель может заказать «черновые» поковки или «с обдиркой» — в зависимости от наличия собственного станочного парка.

Оловянные бронзы с высоким содержанием олова обладают узким температурным интервалом пластичности, что требует от кузнеца исключительной точности. При перегреве металла олово может начать плавиться внутри структуры, что приводит к мгновенному разрушению заготовки под ударом молота. Ковку таких сплавов проводят в диапазоне от +650℃ до +800℃ с частыми промежуточными подогревами в печи. Бронза этой марки имеет высокую склонность к образованию поверхностных трещин при резком охлаждении на воздухе.

В процессе ковки оловянной бронзы важно избегать сильных ударов в самом начале процесса, пока структура слитка еще не проработана. Обжатие под прессом способствует измельчению зерна и повышению плотности металла без возникновения внутренних дефектов. Оловянно-фосфористые сплавы после ковки приобретают великолепные антифрикционные качества и высокую твердость. Из таких поковок изготавливают массивные вкладыши подшипников скольжения для тяжелых редукторов.

Макроструктура бронзовой поковки характеризуется направлением волокон металла, которые формируются при пластической деформации зерен сплава. При правильной ковке волокна должны плавно огибать контур будущей детали, не прерываясь и не выходя на рабочую поверхность. Это обеспечивает максимальное сопротивление материала нагрузкам на растяжение и изгиб. Если волокна перерезаны при механической обработке, прочность детали в этом месте может снизиться на 30–40%.

Визуализацию макроструктуры проводят методом глубокого травления поперечных срезов контрольных образцов в растворах кислот. После обработки на металле проявляется характерный рисунок течения зерен, позволяющий оценить качество проработки металла.

Плотная мелкозернистая структура поковки исключает возникновение анизотропии физических свойств в разных направлениях. Кованая бронза обладает повышенной ударной вязкостью за счет тесного переплетения структурных элементов.
