Полировка титана

Титан имеет низкую теплопроводность и высокую химическую активность, эти свойства сильно затрудняют процесс финишной обработки. В зоне контакта инструмента с металлом мгновенно возникает высокая температура. Металл начинает налипать на абразивные зерна, поэтому круги быстро выходят из строя. Мастеру приходится постоянно менять оснастку и снижать обороты шпинделя для предотвращения перегрева.

Обычные методы шлифовки часто оставляют на поверхности задиры и глубокие борозды. Твердость сплавов требует применения специальных алмазных паст и кругов с очень прочным связующим материалом.

Высокая вязкость титана препятствует получению равномерного блеска при использовании стандартных механических приемов. Оксидная пленка на металле восстанавливается за миллисекунды и меняет условия трения в процессе работы. Специалисты используют только профессиональное оборудование с системой точного контроля давления на заготовку.

Часто механический этап служит лишь подготовкой для последующей электрохимической доводки. Сочетание разных подходов позволяет добиться нужной чистоты поверхности при минимальных затратах времени.

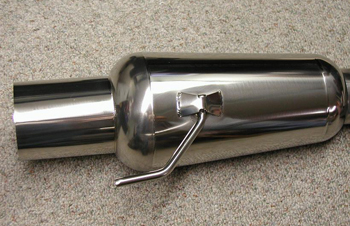

Зеркальный блеск на титане получают преимущественно с помощью электролитно-плазменной технологии. Деталь погружают в ванну с раствором солей, после чего подают напряжение от 250В до 350В. Вокруг заготовки возникает устойчивый слой плазмы, который испаряет микроскопические выступы и неровности.

Процесс протекает очень быстро: для достижения зеркального финиша требуется от 3 до 6 минут. Плазменное облако окутывает изделие со всех сторон, поэтому обработка получается максимально равномерной. Поверхность приобретает отражающую способность на уровне 85–90% по сравнению с эталонным зеркалом.

Метод плазменной полировки эффективно сглаживает микрорельеф без изменения геометрических размеров изделия. После завершения цикла деталь приобретает не только блеск, но и идеальную чистоту от любых органических загрязнений. Технология позволяет обрабатывать изделия сложной формы с глубокими отверстиями и внутренними полостями. Чистота поверхности после плазмы соответствует высшим разрядам по ГОСТ, что востребовано в аэрокосмической отрасли.

Полировка — обязательный этап производства медицинских инструментов и протезов из титана. Идеально гладкая поверхность Ra 0.1 мкм исключает задержку бактерий и микроорганизмов на металле. Электрохимический способ обработки удаляет из верхнего слоя все посторонние примеси и частицы абразивов. Это повышает биосовместимость материала и снижает риск отторжения имплантата организмом человека.

Гладкий титан не травмирует окружающие ткани и способствует их быстрому заживлению. Хирургические инструменты после такой процедуры легче поддаются стерилизации и дольше сохраняют режущие свойства.

В процессе электрополировки на поверхности формируется сверхчистая оксидная пленка. Данный слой надежно защищает металл от воздействия агрессивных биологических сред и коррозии. Полировка также устраняет микротрещины, которые могут стать очагами разрушения костных фиксаторов при постоянных нагрузках.

На производстве используют только сертифицированные электролиты без содержания токсичных компонентов. Контроль качества включает проверку поверхности под микроскопом с увеличением в 50 раз.

Титановая пыль обладает высокой взрывоопасностью и способна к самовоспламенению при определенных условиях. В цехах механической обработки обязательно устанавливают мощные системы вытяжки с водяными фильтрами. Вода мгновенно осаждает мелкие частицы металла и предотвращает их концентрацию в воздухе.

Рабочие места оснащают средствами пожаротушения класса D для тушения горящих металлов. Инструменты и оборудование регулярно очищают от накопившейся стружки для исключения случайного возгорания. Весь персонал использует спецодежду из плотных огнестойких материалов и закрытые защитные очки.

При электрохимической полировке основную опасность представляют концентрированные кислоты и высокое напряжение. Ванны оборудуют автоматическими системами блокировки тока при открытии защитных кожухов. В помещении поддерживают постоянный воздухообмен для удаления паров реагентов и выделяющегося водорода.

Операторы работают в химически стойких перчатках и фартуках для защиты от случайных брызг электролита. Полы в зоне обработки покрывают диэлектрическими матами и кислотоупорными материалами.

Ювелиры ценят титан за легкость и возможность приобретать яркие цвета после специальной обработки. Полировка служит базовым этапом перед анодированием или окрашиванием металла. Гладкая зеркальная поверхность позволяет получать максимально чистые и насыщенные оттенки: синий, золотой, фиолетовый.

Если на металле останутся царапины, цвет ляжет неравномерно и будет выглядеть тусклым. Мастера используют ручные микромоторы с фетровыми насадками для доводки каждого элемента украшения. После финишной полировки кольца и серьги приобретают благородный блеск, который не темнеет со временем.

Титановые украшения гипоаллергенны, поэтому их часто выбирают люди с чувствительной кожей. Полировка закрывает поры в металле и предотвращает скопление в них частиц мыла или косметики. Изделия не требуют родирования или золочения для защиты блеска: сам титан после обработки очень прочен.

Твердость материала гарантирует сохранность зеркальной поверхности даже при ежедневной носке в течение многих лет. Ювелирный титан полируют с использованием паст на основе синтетических алмазов. Результат такой работы сопоставим по красоте с платиной или белым золотом.

Качественная полировка значительно повышает предел выносливости титановых изделий при циклических нагрузках. Микроскопические царапины и риски после шлифовки служат концентраторами напряжений в структуре металла. Именно с таких дефектов начинаются трещины, которые приводят к внезапному разрушению ответственных узлов.

Полировка устраняет данные дефекты и создает однородный поверхностный слой. В авиастроении лопатки турбин и детали шасси обязательно полируют до зеркального блеска для увеличения их ресурса. Срок службы компонентов после правильной финишной отделки возрастает на 30% или даже 50%.

Процесс электрополировки дополнительно снимает остаточные напряжения, которые возникают после фрезеровки или токарной обработки. Металл становится более пластичным на поверхности и лучше сопротивляется зарождению усталостных трещин. Инженеры учитывают этот фактор при расчете надежности летательных аппаратов и двигателей. Отсутствие шероховатости также улучшает аэродинамические свойства деталей: воздух обтекает гладкий металл с меньшим сопротивлением.

Электролитно-плазменная полировка позволяет достичь шероховатости Ra в пределах от 0.05 мкм до 0.02 мкм. Такие показатели соответствуют высшим классам чистоты и создают эффект глубокого зеркала. Исходная поверхность заготовки перед этим должна иметь шероховатость не хуже 0.8 мкм.

Плазма эффективно «срезает» только микроскопический рельеф, не затрагивая основной профиль детали. Время обработки подбирают индивидуально для каждой марки сплава и формы изделия. Контроль чистоты проводят с помощью лазерных профилометров с точностью до тысячных долей микрона.

Достигнутый уровень гладкости сохраняется на титане очень долго благодаря высокой твердости металла. Гладкая поверхность обладает антифрикционными свойствами: коэффициент трения снижается в 1.5–2 раза. Это позволяет использовать полированный титан в узлах скольжения без риска быстрого износа сопрягаемых деталей. Высокая чистота обработки также препятствует налипанию пыли и технических масел на механизмы.

Детали из титана после лазерного спекания порошка имеют очень высокую шероховатость — до 20 мкм и выше. Финишная обработка таких изделий требует многоступенчатого подхода.

Сначала заготовку подвергают виброгалтовке с использованием твердых керамических тел для удаления крупных неровностей. Затем следует этап механической шлифовки лентами или кругами для выравнивания плоскостей. Только после снижения шероховатости до 1.0 мкм приступают к финишной электрохимической или плазменной полировке.

Сложность полировки 3D-деталей заключается в их сложной внутренней геометрии и наличии каналов. Электролит в ванне должен свободно циркулировать по всей структуре изделия для равномерного съема металла. Инженеры используют специальные насосы для прокачки раствора через внутренние полости.

Полировка позволяет убрать следы слоев печати и придать детали заводской внешний вид. После завершения всех этапов прочностные характеристики изделия полностью соответствуют литым или кованым аналогам.

Полировка сохраняет природную красоту и благородный серый цвет титана без риска отслоения покрытия. Любая краска или лак со временем теряют адгезию к металлу из-за перепадов температур или механических ударов. Отполированный титан лишен этих недостатков: блеск принадлежит самой структуре поверхности.

Гладкий металл обладает высокой твердостью 30–35 единиц по шкале Роквелла и отлично сопротивляется царапинам. Даже в случае повреждения зеркальную поверхность можно быстро восстановить повторной полировкой без полной перекраски изделия. Это значительно снижает эксплуатационные расходы на содержание оборудования или элементов интерьера.

Полированный металл не скрывает возможные дефекты литья или сварки, что позволяет контролировать целостность конструкции. В химической промышленности отсутствие краски на титановых реакторах — обязательное условие безопасности, так как красители могут вступать в реакцию с реагентами и загрязнять готовую продукцию. Полировка же создает пассивный слой, который нейтрален к большинству агрессивных веществ.

Температурный режим в ванне для электрохимической полировки титана поддерживают в узком диапазоне от +20℃ до +60℃. При низких температурах скорость растворения металла замедляется, что требует увеличения времени выдержки в 2 раза. Это может привести к неравномерному блеску и появлению мутных пятен на поверхности.

Повышение температуры выше +70℃ вызывает слишком активное газовыделение и закипание раствора в зоне контакта. В результате на титане возникают глубокие раковины и следы травления, которые невозможно исправить.

Современные установки оснащают системами автоматического подогрева и принудительного охлаждения электролита. Датчики температуры передают данные на контроллер, который управляет мощностью ТЭНов с точностью до 0.5℃. Постоянное перемешивание раствора обеспечивает равномерное распределение тепла по всему объему ванны.

Точный термический контроль гарантирует стабильное качество полировки для каждой партии деталей. Оператор выбирает режим работы в зависимости от марки титанового сплава и сложности геометрии заготовки.

Удаление серьезных механических повреждений на титане требует профессионального инструмента и глубоких знаний материаловедения. Попытки отполировать забоины глубиной более 0.1 мм вручную обычно приводят к появлению «ям» и искажению формы детали.

Титан очень плохо поддается обработке обычными бытовыми пастами для стали или меди. Мастеру на производстве сначала приходится сошлифовывать металл вокруг царапины с постепенным уменьшением зернистости абразива. Для этого используют ленточные станки с охлаждением для исключения перегрева и изменения структуры сплава.

Финальную стадию проводят на специальных кругах с алмазным напылением до полного исчезновения границ ремонта. В домашних условиях невозможно обеспечить нужную скорость вращения и чистоту рабочего места. Малейшее попадание пыли или песка под полировочный круг создаст новую сеть мелких царапин.

Заводские условия позволяют контролировать толщину снимаемого слоя с точностью до микрон. Профессиональное восстановление возвращает детали первоначальный вид и сохраняет ее прочностные характеристики.

Цена полировки титана зависит от марки сплава и сложности конфигурации детали. Технически чистый титан обрабатывают быстрее, чем высокопрочные легированные сплавы типа ВТ6. Наличие большого количества внутренних пазов, резьб и глухих отверстий увеличивает трудоемкость процесса раза в три. Каждый такой участок требует изготовления специальных приспособлений для подвода тока или фиксации заготовки.

Также на стоимость влияет исходная шероховатость поверхности: детали после литья или сварки требуют долгой предварительной подготовки. Расход дорогостоящих электролитов и алмазных паст составляет значительную часть итоговой сметы.

Объем заказа тоже играет важную роль в ценообразовании: обработка единичных уникальных деталей стоит дороже серийных партий. Срочность выполнения работ и требования к точности размеров могут повысить цену из-за привлечения высококвалифицированного персонала. Профессиональные предприятия также учитывают затраты на электроэнергию для мощных выпрямителей и систем вентиляции.
