Правка листов

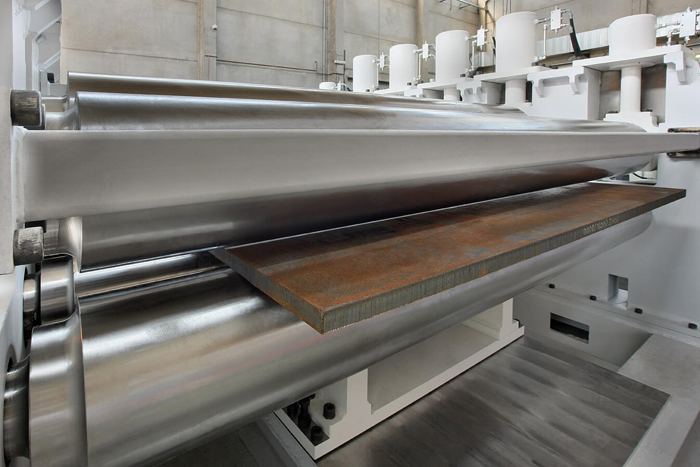

Принцип действия многовалковых правильных машин основан на последовательном многократном изгибе листа в противоположных направлениях. Лист проходит между верхним и нижним рядами валков, расположенных в шахматном порядке. На входе заготовка подвергается максимальной деформации. Это заставляет металл выйти за предел текучести во всех его слоях. По мере продвижения листа к выходу амплитуда изгиба постепенно затухает.

Такой подход позволяет нейтрализовать внутренние напряжения и «память» металла. В результате материал принимает идеально плоское состояние. Процесс исключает волнообразные дефекты и коробоватость. Качество правки напрямую зависит от количества рабочих валков в системе. Чем их больше, тем точнее и стабильнее результат на выходе.

Современное оборудование обеспечивает высокую повторяемость плоскостности даже для листов с неоднородной структурой.

Листовой прокат после металлургического стана всегда содержит скрытые внутренние напряжения. При термической резке происходит локальный нагрев. Это высвобождает напряжения и вызывает непредсказуемую деформацию деталей. Вырезанные элементы могут выгибаться или «подпрыгивать» над рабочим столом, что приводит к столкновению режущей головки с заготовкой и к поломке станка.

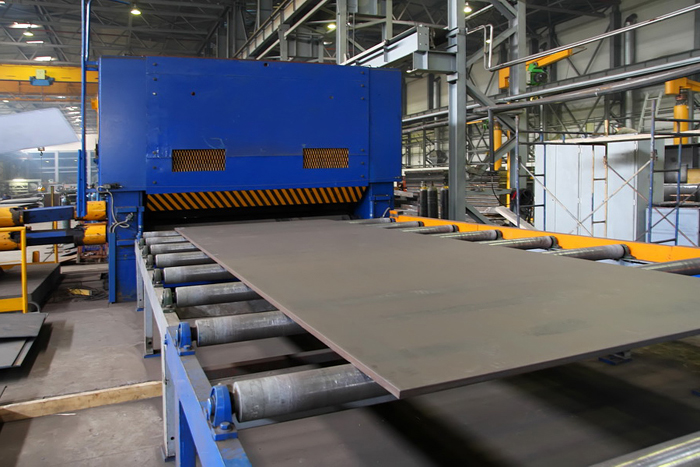

Предварительная правка на валковой машине стабилизирует структуру металла. Она гарантирует плоскостность не только целого листа, но и каждой отдельной детали после раскроя. Использование правленых листов повышает точность позиционирования луча. Это особенно важно для тонких материалов и сложных контуров.

Процесс значительно сокращает время на последующую сборку и сварку конструкций. Отсутствие термических поводок исключает необходимость повторной правки уже готовых изделий.

В листовом металле присутствуют два основных типа напряжений: продольные и поперечные. Продольные возникают при прокатке и вызывают дефект «сабельности», или прогиба по длине. Поперечные формируют краевую волнистость, или коробоватость, в центре листа. Существует также напряжение кручения, превращающее заготовку в «пропеллер».

Механическая правка воздействует на структуру кристаллической решетки. Она перераспределяет плотность дислокаций по всему сечению материала. Это позволяет полностью убрать зоны сжатия и растяжения, созданные при производстве проката. Лист становится нейтральным и стабильным.

Устранение этих факторов критично для деталей, работающих в точных механизмах и авиационных узлах. Правильно выполненная операция обеспечивает сохранение геометрических размеров изделия на протяжении всего срока его службы.

Высокопрочные и износостойкие стали обладают очень высоким пределом текучести и значительным упругим последействием. Для их правки требуется колоссальное усилие, превышающее возможности стандартных машин. Лист стремится вернуться в исходное деформированное состояние сразу после выхода из валков.

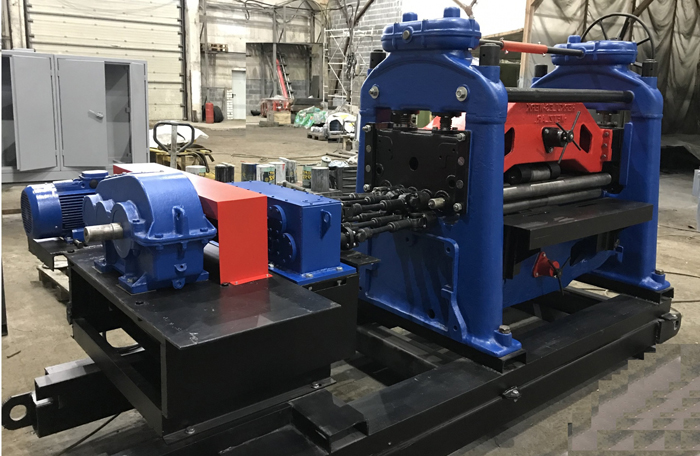

Оборудование для работы с такими материалами должно иметь повышенную жесткость рамы и привод большой мощности. Часто применяют схемы с предварительным подогревом или многократные проходы через вальцы. Важно точно рассчитать зазор между валками, чтобы избежать хрупкого разрушения или появления микротрещин на поверхности.

Применение специализированных правильных станков позволяет достигать плоскостности даже для сверхтвердых сплавов. Это открывает возможности для использования легких и прочных конструкций в производстве спецтехники и горного оборудования.

Правка листов с зеркальной или шлифованной поверхностью требует особых мер предосторожности. Прямой контакт со стальными валками может оставить царапины, вмятины или следы волочения.

Для защиты применяют валки со специальным полимерным покрытием или хромированной зеркальной поверхностью. Эффективно также использование защитных пленок, которые наклеивают на лист перед подачей в машину. Часто применяется метод правки через «спутник» - использование тонкого технического листа в качестве прокладки. Это предотвращает перенос металлической пыли и мелких частиц с валков на деликатную поверхность.

Чистота самого оборудования играет решающую роль. Регулярная очистка валков исключает появление повторяющихся отпечатков на металле.

Такой подход гарантирует сохранение товарного вида изделий из нержавеющей стали и алюминия при полном устранении деформаций.

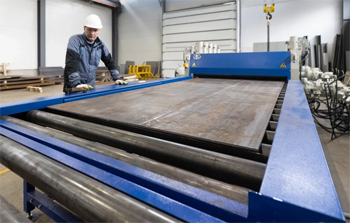

Основной параметр оценки - величина отклонения поверхности от идеальной плоскости на определенной длине. Согласно ГОСТ 19903-2015 замеры производят с помощью контрольной плиты и поверочной линейки. Лист укладывают на ровное основание. Специалист измеряет максимальный зазор между листом и линейкой - показатель, который называется “стрелой прогиба”.

Существуют три категории точности: нормальная, повышенная и высокая. Для высокоточной правки допуск может составлять менее 1 мм на погонный метр. Также контролируется отсутствие местной волнистости и коробоватости.

Результаты измерений позволяют подтвердить соответствие продукции техническим требованиям конкретного проекта. Точное соблюдение этих нормативов необходимо для автоматизированных линий сборки, где даже минимальный перекос заготовки блокирует работу роботов-манипуляторов.

Перфорация существенно меняет механические свойства листового металла. Наличие множества отверстий снижает общую жесткость и создает локальные зоны концентрации напряжений вокруг каждой пробивки. В процессе перфорирования лист всегда деформируется. Его правка требует деликатного подхода. Нельзя прикладывать чрезмерное давление, так как это может исказить форму отверстий или вызвать разрыв перемычек.

Правильные машины для перфорации оснащают валками малого диаметра с частым шагом. Это позволяет более плавно распределять нагрузку по ажурной структуре листа. Тщательная настройка оборудования обеспечивает восстановление плоскостности без потери декоративных свойств.

Такие листы незаменимы при производстве фасадных кассет и акустических панелей. Правильно выполненная операция гарантирует идеальное совпадение отверстий при стыковке панелей на каркасе.

Точное прилегание кромок - главное условие для качественного сварного шва в автоматическом цикле. Наличие деформаций в виде волн или изгибов создает неравномерные зазоры между деталями. Это ведет к появлению дефектов сварки: непроваров, прожогов или геометрических искажений всей конструкции.

Листы, прошедшие правку, обеспечивают стабильный контакт деталей в зажимных устройствах сварочных роботов. Отсутствие внутренних напряжений предотвращает ведение шва в процессе остывания. Это особенно критично при сварке длинномерных тонкостенных конструкций: балок, ферм или корпусов транспорта. Использование правленого металла сокращает время на подгонку и фиксацию элементов.

Конечный продукт обладает высокой точностью размеров и минимальным уровнем сварочных деформаций, что избавляет от трудоемких работ по окончательной доводке изделия.

Правка на гидравлических прессах применяется для массивных листов и плит толщиной свыше 40–50 мм. Валковые машины часто не обладают достаточной мощностью для деформации такого сечения.

Метод заключается в локальном воздействии на зоны наибольшего искривления. Лист базируется на опорах, а пуансон прикладывает точечное давление до устранения дефекта. Этот способ требует высокой квалификации оператора для точного определения мест приложения силы.

Прессовая правка позволяет работать с деталями сложной формы и заготовками после грубой термической резки. Она эффективна для устранения резких перегибов и угловых деформаций. Несмотря на более низкую производительность по сравнению с вальцеванием, прессовый метод незаменим в тяжелом машиностроении. Он обеспечивает выравнивание фундаментных плит и заготовок для валов с высокой точностью.

Современные правильные машины оснащают лазерными сканерами и интеллектуальными системами управления. Датчики на входе определяют характер и амплитуду деформаций листа в режиме реального времени. На основе этих данных компьютер автоматически вычисляет оптимальные зазоры между валками и усилие прижима. Система корректирует параметры в процессе прохождения листа, компенсируя неоднородность металла по длине. Это исключает человеческий фактор и ошибки при настройке оборудования.

На выходе из машины проводится финальный замер плоскостности. Если результат не соответствует заданному допуску, система подает сигнал на повторный цикл или выбраковку. Такая автоматизация позволяет интегрировать правку в непрерывные производственные линии. Это гарантирует стопроцентный контроль качества каждой единицы продукции при максимальной скорости обработки.

В процессе эксплуатации на рабочих валках скапливаются металлическая пыль, окалина и частицы технологической смазки. Эти загрязнения под высоким давлением вдавливаются в поверхность обрабатываемого листа, что приводит к появлению точечных дефектов, рисок и микроскопических кратеров. Окалина обладает абразивными свойствами. Она способна быстро повредить полированную поверхность валков, что вызовет появление повторяющегося брака на всей партии.

Современные станки комплектуются автоматическими системами очистки - щетками или скребками. Применяются также вакуумные системы удаления пыли из рабочей зоны.

Регулярное обслуживание и чистота инструмента - залог получения листов с идеальным качеством поверхности. Это важно для материалов, предназначенных под высококачественную окраску, гальваническое покрытие или анодирование алюминия.

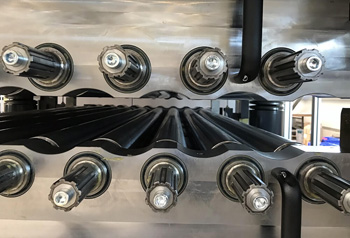

Геометрия рабочих валков должна соответствовать толщине и твердости материала. Для правки тонких листов (до 3–5 мм) используют валки малого диаметра с минимальным расстоянием между центрами. Это необходимо для создания частых изгибов с малым радиусом, способных эффективно деформировать тонкую структуру металла.

При попытке править тонкий лист на крупных валках деформация будет недостаточной и дефекты сохранятся. Для толстых плит, напротив, требуются массивные валки большого диаметра. Они способны выдержать огромные нагрузки и обеспечить глубокое проникновение деформации в сердцевину металла. Неправильный выбор оборудования ведет к некачественной правке или поломке привода станка.

Профессиональные предприятия располагают парком машин для разных диапазонов толщин, что гарантирует оптимальный режим обработки для любой заготовки.

Титан и его сплавы отличаются высокой прочностью и низкой пластичностью при комнатной температуре. Правка таких листов в холодном состоянии часто сопровождается риском растрескивания или неполным устранением напряжений.

Для достижения качественного результата часто применяют теплую правку. Перед подачей в валки лист нагревают до +400–600 градусов. Это снижает сопротивление деформации и повышает вязкость металла. Важно строго контролировать время нагрева для предотвращения образования твердого альфированного слоя на поверхности. Валки в этом случае должны иметь термостойкое покрытие и эффективную систему охлаждения подшипников. Технология требует специальной оснастки и высокой квалификации технологов.

Теплая правка обеспечивает идеальную плоскостность титановых листов для авиастроения и химической промышленности при сохранении всех свойств материала.
