Приварка метизов

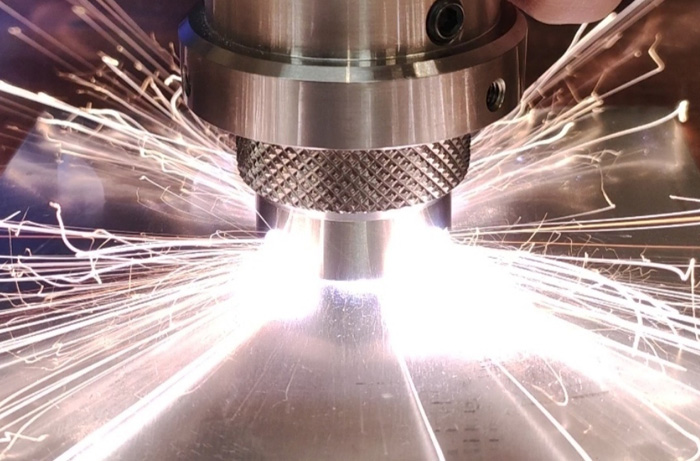

Конденсаторный метод применяют для фиксации метизов диаметром до 8 мм на очень тонких металлических листах. Энергию разряда накапливают в батарее конденсаторов и высвобождают за 1–3 с, поэтому основной металл не успевает прогреться на большую глубину. На торце шпильки расположен специальный кончик, который мгновенно испаряется и создает зону контакта.

Этот способ не требует использования защитного газа или керамических колец, так как процесс протекает максимально быстро. В результате на обратной стороне листа толщиной от 0.5 мм полностью отсутствуют следы термического влияния или заметные потемнения.

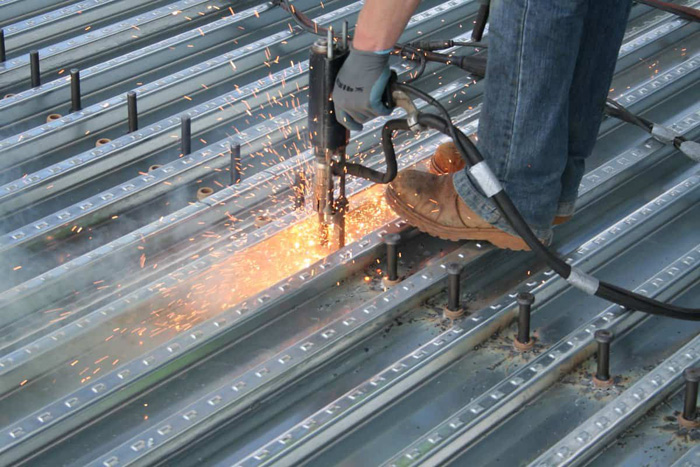

Дуговая приварка с подъемом метиза подходит для стержней диаметром от 10 до 25 мм на массивных основаниях. Процесс длится до 1 с, когда между деталью и поверхностью горит мощная электрическая дуга под защитой керамического кольца. Кольцо удерживает расплавленный металл и формирует аккуратный воротник вокруг основания шпильки. Этот метод обеспечивает максимальную прочность соединения, которая необходима для тяжелых строительных конструкций или мостовых опор.

Качественное соединение требует прямого металлического контакта, поэтому краску, гальваническое покрытие или ржавчину в месте сварки обязательно удаляют. Слой диэлектрика препятствует прохождению тока и не позволяет зажечь дугу или передать заряд конденсатора. Если попытаться приварить метиз через краску, возникнет сильное искрение и разбрызгивание металла без образования надежной связи. Даже небольшие остатки загрязнений вызывают появление пор и раковин внутри шва, что делает узел хрупким.

Место контакта зачищают механическим способом до чистого блеска на площади, которая превышает диаметр метиза на 5–10 мм. Особое внимание уделяют и месту подключения зажима массы, который также должен иметь надежный контакт с чистым металлом. Если цепь имеет высокое сопротивление, то мощность разряда падает и приварка получается поверхностной.

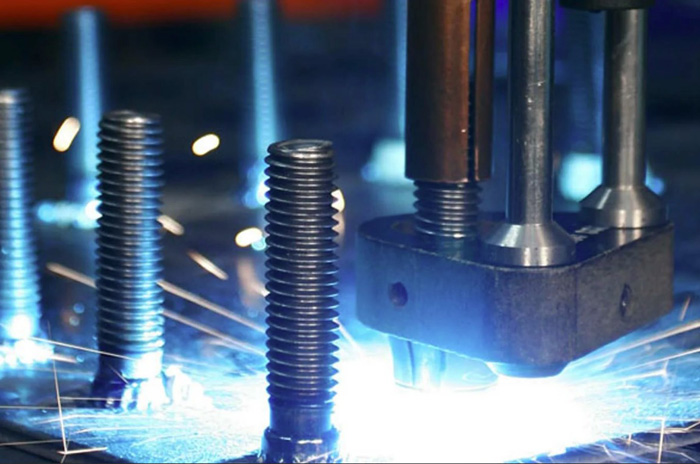

На автоматизированных линиях используют специальные фрезы для локальной очистки поверхности перед подачей каждой шпильки. Когда работают с оцинкованным прокатом, защитный слой цинка также удаляют для предотвращения дефектов в зоне плавления. Чистота металла гарантирует стабильность электрических параметров и высокую повторяемость результата на каждом новом изделии.

Этот метод исключает сквозной прожог заготовки, потому что энергия импульса воздействует на металл лишь в течение нескольких миллисекунд. Малая глубина проплавления позволяет сохранять декоративные свойства лицевой стороны листа без образования вмятин или выпуклостей.

Конденсаторная сварка работает по принципу мгновенного разряда, когда тепло не успевает распространиться за пределы зоны контакта. По этой причине листы толщиной 1 мм или 1.5 мм сохраняют свою идеальную плоскостность и не коробятся от перегрева. Технологию широко используют в производстве корпусов для приборов, медицинской мебели и элементов наружной рекламы. Применение дуговой сварки на таких толщинах привело бы к деформации или полному разрушению основы из-за избыточного количества тепла.

Конденсаторные аппараты потребляют гораздо меньше электроэнергии и подключаются к обычной сети напряжением 220 В. Процесс не требует использования дорогостоящих расходных материалов в виде защитных газов или керамических вставок. Оборудование имеет компактные размеры, поэтому его легко перемещать по цеху для работы с крупногабаритными деталями. Высокая скорость работы позволяет устанавливать до 20 метизов в минуту при ручной подаче.

Алюминиевые сплавы имеют высокую теплопроводность и мгновенно окисляются, поэтому для них применяют конденсаторную приварку в среде инертного газа. Аргон подают в зону контакта через специальную насадку на пистолете для защиты расплава от азота и кислорода. Такой подход позволяет получить чистый шов без пор и черного налета, который часто портит внешний вид изделия.

Энергию разряда для алюминия настраивают выше, чем для стали, так как металл быстро отводит тепло от места стыка. Контроллер аппарата обеспечивает точное время импульса для надежного сплавления шпильки с тонкой основой. Использование специальных шпилек из сплава AlMg3 или AlSi12 гарантирует химическую совместимость материалов и высокую прочность на разрыв.

Перед началом работы поверхность алюминия обязательно очищают от плотной оксидной пленки с помощью стальной щетки или химии. Если пренебречь очисткой, дуга станет нестабильной и контакт получится хрупким. После завершения процесса шов быстро остывает и не требует долгого ожидания перед началом сборки.

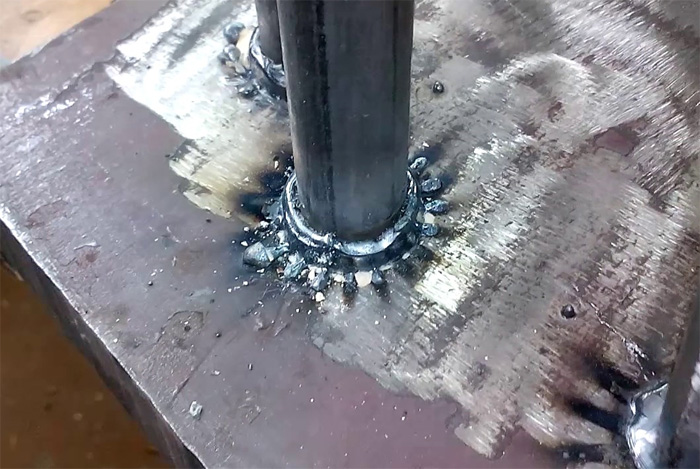

Керамическое кольцо выполняет несколько важных функций для формирования качественного соединения на больших диаметрах стержней. Оно ограничивает зону горения дуги и предотвращает разбрызгивание расплавленного металла по поверхности заготовки. Внутри кольца образуется защитная камера, которая удерживает тепло и защищает сварочную ванну от воздействия атмосферного воздуха. Благодаря этому металл застывает медленнее, что способствует выходу газов и снижает риск появления пор внутри шва. Кольцо также формирует аккуратный воротник вокруг основания шпильки, который увеличивает площадь опоры метиза.

Этот элемент изготавливают из жаропрочной керамики, которая выдерживает мгновенный нагрев до +1500℃ и не разрушается под действием дуги. Каждое кольцо используют только один раз, после чего его разбивают и удаляют механическим способом после остывания узла. Использование колец позволяет выполнять приварку в вертикальном или потолочном положении, так как керамика удерживает жидкий металл от вытекания.

Правильно подобранный размер вставки гарантирует симметричность шва и отсутствие подрезов основного металла. Без использования этой детали невозможно получить надежное соединение для крепежа диаметром более 10 мм.

Сварное соединение по всей площади торца метиза обеспечивает прочность, которая часто превосходит предел прочности самого стального стержня. При испытаниях на отрыв или изгиб разрушение происходит по телу шпильки или вырывается кусок основного металла, а сам шов остается целым.

В отличие от болта, который требует сверления отверстия, приварной крепеж не ослабляет сечение детали и не создает концентраторов напряжений. Монолитная связь исключает появление люфтов и не требует регулярной подтяжки в процессе эксплуатации под действием сильной вибрации. Этот метод позволяет передавать значительные крутящие моменты при накручивании гаек.

Отсутствие сквозных отверстий сохраняет герметичность конструкции, что крайне важно для резервуаров и корпусов приборов. Приварка позволяет располагать крепеж в тех местах, где невозможно установить болт с гайкой из-за отсутствия доступа к обратной стороне листа. Сварочный воротник вокруг основания дополнительно увеличивает площадь контакта и сопротивление боковым нагрузкам. Узел выдерживает циклические нагрузки и температурные перепады без потери надежности фиксации. Применение автоматического контроля в процессе работы гарантирует стабильное качество каждого соединения в большой партии продукции.

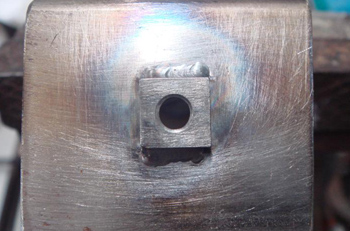

При использовании конденсаторного метода на стальных листах толщиной от 1 мм следы нагрева на лицевой стороне практически отсутствуют. Кратковременный импульс тока плавит металл лишь на глубину в несколько микрон, поэтому краска или полимерное покрытие заготовки сохраняют свой вид. Если металл очень тонкий или имеет высокую теплопроводность, на обратной стороне может появиться небольшое потускнение или точка.

Чтобы минимизировать такие эффекты, настраивают параметры энергии до минимально необходимых значений для надежного сплавления. Этот способ идеально подходит для изготовления приборных панелей, где важна эстетика поверхности. Дуговой метод всегда оставляет заметный след на обратной стороне из-за долгого времени нагрева и глубокого проплавления основы. Тепловая энергия проникает через всю толщину заготовки, что вызывает изменение цвета или даже небольшую деформацию плоскости.

Этот метод применяют в тех случаях, когда лицевая сторона будет закрыта или эстетические требования не имеют решающего значения. Для уменьшения следов используют массивные медные подложки, которые быстро отводят лишний жар от места контакта. Подбор режима позволяет сохранить плоскостность листа даже при фиксации массивных шпилек.

Для защиты резьбовой части от брызг металла и случайного оплавления используют специальные сварочные пистолеты с закрытыми патронами. Метиз плотно фиксируют в цанге, которая закрывает большую часть стержня и оставляет открытым только привариваемый торец.

При использовании конденсаторного метода брызги практически отсутствуют, поэтому резьба остается чистой и пригодной для накручивания гаек. В дуговой сварке керамическое кольцо выступает основным барьером, который удерживает искры внутри зоны плавления. Это гарантирует отсутствие капель застывшего металла на витках резьбы и избавляет от необходимости последующей прогонки плашкой. Если приварка происходит вблизи других сварочных постов, на резьбу надевают временные защитные колпачки из силикона или алюминия. На автоматизированных линиях шпильки подают через закрытые каналы, что полностью исключает их загрязнение или механическое повреждение.

Конструкция патрона обеспечивает точную соосность метиза и поверхности листа, по этой причине резьба не деформируется от перекоса. После завершения работ метизы не требуют дополнительной очистки и сразу готовы к монтажу кабельных клипс или плат.

Такое соединение технически возможно и часто применяется для экономии средств при сохранении высокой коррозионной стойкости крепежного узла. Нержавеющая сталь марок AISI 304 или 316 отлично сплавляется с углеродистой сталью типа Ст3 или сталь 20 под воздействием электрического разряда.

При использовании конденсаторного метода переходная зона получается очень узкой, что минимизирует риск появления хрупких структур в месте стыка. Важно учитывать, что в условиях высокой влажности между разными металлами может возникнуть гальваническая пара. Для предотвращения коррозии место приварки обязательно защищают слоем грунта, краски или специального герметика.

Нержавеющие шпильки на черном металле используют в производстве оборудования для пищевой промышленности и в наружной рекламе. Это позволяет получить долговечную резьбу, которая не ржавеет и не заклинивает при длительной эксплуатации на открытом воздухе. Дуговая приварка таких метизов требует точной настройки тока для обеспечения однородного сплавления без перегрева нержавеющей стали.

Фланец в виде небольшого расширения у основания метиза значительно увеличивает площадь опоры на поверхность листа. Это позволяет более эффективно распределять нагрузку и повышает сопротивление шпильки силам вырыва или бокового излома. В процессе конденсаторной приварки фланец также служит барьером для капель расплава, которые остаются под ним и не разлетаются по заготовке. Наличие такой площадки обеспечивает стабильное положение метиза в патроне сварочного пистолета и гарантирует его перпендикулярность.

Шпильки с фланцем выбирают для тонких материалов, где нужно передать усилие на максимально возможную площадь. Для дуговой сварки они обеспечивают правильную установку керамического кольца и его центровку относительно стержня. Воротник расплавленного металла после остывания скрывается под фланцем или плавно переходит в него, что улучшает внешний вид соединения.

Данная форма крепежа считается стандартом в автомобильной промышленности и электротехнике из-за высокой надежности и технологичности. Фланец также может выполнять роль упора при установке пластиковых клипс или изоляционных втулок. Прочность такого узла на 20% выше, чем у шпилек без расширения основания.

Влага часто проникает в микроскопические зазоры под шляпкой обычного болта и вызывает скрытую коррозию, которая постепенно разрушает соединение изнутри. Сварной крепеж полностью исключает такие риски, так как монолитный шов не имеет пустот и плотно закрывает зону контакта. Если метиз приваривают правильно, место стыка становится единым целым с основным листом и не боится воздействия агрессивных сред. После завершения сварки узел обязательно покрывают защитными составами или краской для исключения прямого контакта металла с воздухом.

При использовании нержавеющих шпилек на черной стали место перехода требует тщательной герметизации. Защитный воротник из расплавленного металла вокруг основания шпильки служит дополнительным барьером против ржавчины. Когда конструкцию эксплуатируют на открытом воздухе, выбирают метизы с гальваническим покрытием или из коррозионностойких сплавов. Приборные корпуса из алюминия с приварными шпильками показывают отличную долговечность в условиях соляного тумана или высокой влажности.

Сварочная технология гарантирует сохранение прочности узла на протяжении всего срока службы изделия без потери несущей способности. Регулярный осмотр состояния защитного покрытия помогает вовремя заметить повреждения.

Для контроля качества используют два основных метода испытаний: на изгиб и на кручение с помощью специального инструмента. При тесте на изгиб метиз отклоняют от вертикали на угол 30 или 60 градусов с помощью трубы-рычага или молотка. Соединение считают качественным, когда на шве отсутствуют трещины, а сам металл шпильки выдержал деформацию без отрыва.

Этот метод позволяет убедиться в глубоком сплавлении кромок и отсутствии внутренних дефектов в зоне контакта. Такие испытания проводят выборочно для нескольких деталей из каждой партии перед началом основной сборки.

Проверку на кручение выполняют с помощью динамометрического ключа, когда к гайке или болту прикладывают расчетный момент силы. Метиз должен выдерживать нагрузку без проворачивания или разрушения шва. Если крепеж вырывают вместе с куском основного листа, это подтверждает максимальную прочность связи. Также применяют визуальный контроль для проверки симметричности воротника и отсутствия следов перегрева. Для особо ответственных конструкций в авиации используют ультразвуковую диагностику, которая выявляет скрытые поры внутри монолита.
