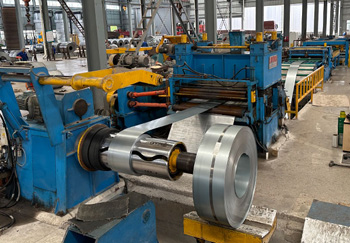

Продольно-поперечная резка рулонов

Современное автоматизированное оборудование позволяет выдерживать допуски по ширине и длине в пределах 0,1–0,5 мм. Такую высокую точность получают благодаря жесткой фиксации стального полотна и использованию систем программного управления, которые полностью исключают отклонения в процессе движения металла по линии.

Когда нож проходит сквозь заготовку, он сохраняет стабильную траекторию, потому что массивные узлы станка эффективно гасят возникающие вибрации. Если заказ требует изготовления сложных прецизионных деталей для приборостроения или авиационной отрасли, такие параметры становятся решающими факторами при выборе метода обработки. Настройка оборудования занимает определенное время, но результат полностью оправдывает затраты, так как вероятность получения бракованных листов сводится к минимуму.

Контроль геометрии проводят на каждом этапе выпуска продукции, чтобы исключить даже малейшее несоответствие проектным чертежам. Режущий инструмент калибруют перед началом каждой смены и дополнительно проверяют степень износа кромок через определенные промежутки времени. В результате получают изделия с идеально ровными углами, которые не требуют дополнительной механической подгонки или шлифовки.

Качество края напрямую зависит от правильно выставленного зазора между дисковыми ножами и степени остроты режущего инструмента. Если расстояние между лезвиями подобрано некорректно, металл начинает сминаться и на нижней стороне ленты образуется острый заусенец.

Чтобы получить идеально чистый срез без дефектов, для каждого типа сплава и конкретной толщины полотна подбирают индивидуальные настройки оборудования. Когда сталь имеет высокую прочность, используют ножи из вольфрамовых сплавов, потому что они дольше сохраняют режущую способность и не тупятся при длительном контакте с заготовкой.

Для удаления мелких неровностей после завершения основного цикла раскроя применяют специальные правильные машины или дополнительные узлы кромкообрезки. Чистая поверхность кромки облегчает проведение дальнейших сварочных работ, так как отсутствие заусенцев обеспечивает максимально плотное прилегание деталей друг к другу. Настройка прижимных роликов предотвращает проскальзывание ленты и гарантирует строгую перпендикулярность реза относительно боковой поверхности рулона.

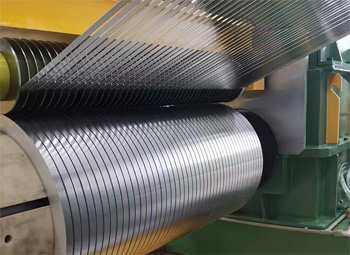

Технологические возможности линий продольной резки позволяют разделять рулон на узкие полосы, которые называют штрипсом, шириной от 8–10 мм. Минимальный размер зависит от характеристик установленного оборудования и толщины исходного материала.

Когда нужно изготовить очень узкую ленту, на вал станка устанавливают набор дистанционных колец и специальные ножи малой толщины. Этот процесс требует особой тщательности при сборке инструментального набора, потому что малейший перекос может привести к деформации тонкого штрипса. Если металл обладает высокой пружинистостью, используют дополнительные направляющие устройства, чтобы полоса не скручивалась в спираль при выходе из зоны реза.

Узкий штрипс используют в производстве кабельной продукции, метизов и декоративных элементов отделки. При намотке такой ленты в рулоны важно контролировать натяжение полотна, потому что избыточное давление может вызвать деформацию внутренних витков. Когда ширина полосы составляет менее 20 мм, применяют специальные разделительные диски на наматывающем устройстве, чтобы предотвратить перепутывание соседних лент.

Продольно-поперечная резка идеально подходит для обработки оцинкованной стали и металла с декоративным полимерным слоем. Чтобы защитить цветное покрытие от царапин и потертостей, валы станка закрывают мягкими полиуретановыми или резиновыми накладками. Когда рулон проходит через систему ножей, верхний защитный слой не повреждается, потому что давление распределяется равномерно по всей плоскости контакта.

Если материал имеет зеркальную или глянцевую поверхность, в процессе резки на него часто наносят временную защитную пленку, которую легко удаляют после завершения монтажа готовых изделий. Это гарантирует сохранение товарного вида продукции даже при выполнении сложных логистических операций.

Цинковое покрытие на срезе обладает способностью к электрохимической защите, поэтому края листов остаются устойчивыми к коррозии даже без дополнительной обработки. Когда используют качественный инструмент, слой цинка не отслаивается от стальной основы в зоне термического или механического воздействия. Если заказчик планирует использовать листы для изготовления фасадных панелей или кровли, сохранение целостности полимерного слоя становится главным требованием к процессу раскроя.

Мощность гильотинных ножниц и дисковых ножей позволяет обрабатывать рулонный прокат толщиной до 8–10 мм. Для работы с такими массивными заготовками используют усиленные станины и гидравлические приводы, которые развивают значительное усилие в зоне реза.

Когда толщина стали превышает 4 мм, процесс требует повышенного внимания к охлаждению инструмента, потому что трение вызывает сильный нагрев кромок. Если металл слишком твердый, скорость подачи полотна намеренно снижают, чтобы предотвратить поломку дорогостоящих ножей. Для каждого диапазона толщин предусмотрены сменные комплекты режущих элементов, которые имеют разный угол заточки и состав сплава.

При обработке толстолистового проката важно правильно организовать систему подачи и размотки тяжелых рулонов массой до 15–20 т. Мощные разматыватели центрируют заготовку с высокой точностью, чтобы избежать перекоса ленты при входе в зону ножей. Когда проводят поперечный рез толстого металла, гильотина должна срабатывать мгновенно, потому что это обеспечивает ровный торец без завалов и смятия.

Процесс продольно-поперечного раскроя способствует частичному снятию внутренних напряжений, которые возникают в стали во время ее производства на прокатном стане. Когда рулон разматывают и пропускают через систему правильных вальцов, структура металла стабилизируется и полотно становится более плоским. Если пропустить этот этап, готовые листы могут начать выгибаться или скручиваться сразу после выхода из-под ножа.

Чтобы избежать эффекта «серповидности» или волнообразования, на линии устанавливают блоки правки, которые растягивают волокна материала и устраняют кривизну. Это особенно важно для заготовок большой длины, где малейшее отклонение от плоскостности делает невозможным дальнейшее использование в автоматических линиях штамповки.

Раскрой рулона на отдельные полосы или листы меняет распределение силовых линий внутри кристаллической решетки сплава. Когда металл освобождают от сдавливающего воздействия плотной смотки, он принимает естественную форму. Если в процессе резки используют лазерное оборудование, зона термического влияния остается минимальной, потому что высокая скорость луча не позволяет теплу распространиться глубоко в структуру.

Снижение объема производственных потерь достигается за счет точного компьютерного моделирования карты раскроя перед началом работ. Программа рассчитывает оптимальное расположение полос на ширине рулона так, чтобы боковая кромка имела минимально допустимый размер. Когда она находит лучшее решение, оператор фиксирует положение ножей согласно заданным координатам.

Если параметры заказа позволяют совмещать разные типы деталей на одном полотне, количество неиспользуемых остатков сокращается до 1–2%. Такой рациональный подход дает возможность существенно снизить себестоимость готовой продукции и сэкономить дорогостоящее сырье.

Для сбора и утилизации неизбежной технической кромки на современных линиях устанавливают специальные кромкокрошители или наматыватели отходов. Когда тонкая полоска металла отделяется от основного края, она автоматически попадает в устройство, которое плотно скручивает ее в компактный моток или измельчает на мелкие фракции. Это позволяет поддерживать чистоту в рабочей зоне и предотвращает повреждение поверхности основного листа обрывками стали.

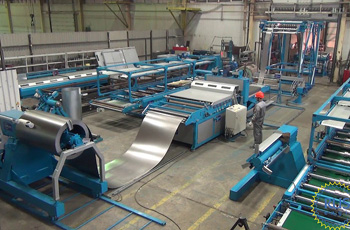

Возможности производственных площадок позволяют работать с тяжелыми рулонами массой до 25–30 т. Для перемещения таких объектов используют мостовые краны и специальные гидравлические тележки, которые подают металл на загрузочную эстакаду разматывателя. Когда рулон устанавливают на вал, система центрирования автоматически выравнивает его положение относительно оси резки.

Если вес заготовки очень велик, применяют усиленные опоры и тормозные механизмы, чтобы обеспечить плавную остановку вращения при экстренных ситуациях. Надежная фиксация важна, потому что любая вибрация тяжелого массива негативно сказывается на качестве реза и точности размеров полос.

Грузоподъемность оборудования напрямую определяет производительность всей линии, так как сокращается время на частую смену сырья. Когда станок работает с рулонами большого диаметра, оператор настраивает систему контроля натяжения полотна с учетом изменения радиуса намотки. Если масса материала постепенно уменьшается в процессе размотки, автоматика корректирует крутящий момент двигателей, чтобы сохранить стабильную скорость подачи.

Необходимость дополнительной правки зависит от исходного состояния проката и от требований к плоскостности готового изделия. В состав большинства автоматизированных линий уже входят правильные машины, которые устраняют остаточную кривизну рулона сразу после размотки.

Когда металл проходит через систему оппозитно расположенных роликов, он подвергается многократному знакопеременному изгибу. Если на полотне присутствуют локальные неровности или «пузыри», вальцы выравнивают поверхность до идеально плоского состояния. После такой обработки листы можно сразу использовать в мебельном производстве или при изготовлении корпусов бытовой техники, где важна безупречная эстетика.

Если заказчик планирует лазерную резку на последующих этапах, высокая плоскостность листов становится обязательным условием. Когда заготовка лежит на столе станка без зазоров и выгибов, луч лазера сохраняет фокус по всей площади обработки. Если же металл сохранил форму дуги после снятия с рулона, его направляют на чистовую правку на прецизионных станках. Весь процесс выравнивания проводят без нагрева материала, чтобы не изменить его механические свойства и прочностные характеристики.

Сохранность листов и лент при транспортировке обеспечивает надежная упаковка, которую подбирают исходя из типа металла и условий доставки. После завершения резки листы собирают в стопки на деревянных или металлических поддонах, соответствующих весу партии. Когда пачка сформирована, ее оборачивают ингибированной бумагой или плотной полиэтиленовой пленкой, чтобы защитить сталь от влаги и атмосферной коррозии.

Если продукцию отправляют на экспорт или на дальние расстояния, сверху устанавливают защитные уголки из пластика или картона. Это предотвращает деформацию кромок при затягивании упаковочной стальной ленты, которая надежно фиксирует весь объем на паллете.

Штрипс упаковывают иначе: узкие рулоны стягивают в нескольких местах радиальными лентами и укладывают на поддон горизонтально или вертикально. Когда ленту располагают «лицом вверх», между отдельными дисками прокладывают деревянные бруски, чтобы исключить контакт и повреждение краев. Если материал имеет высокую стоимость или деликатную поверхность, его дополнительно помещают в жесткие деревянные ящики или металлические короба.

Физико-химические свойства сплава напрямую влияют на производительность линии и выбор скоростного режима обработки. Когда режут обычную углеродистую сталь, станок может работать на максимальных оборотах, потому что этот материал хорошо поддается деформации. Но если в работу поступает нержавейка или высоколегированные сплавы, скорость подачи полотна снижают примерно на 30–50%. Это делают для того, чтобы избежать перегрева режущих кромок и предотвратить наклеп на поверхности металла. При высоких температурах в зоне реза инструментальная сталь ножей может потерять свою твердость, что приведет к быстрому выходу оборудования из строя.

Титановые сплавы и жаропрочные металлы требуют еще более осторожного подхода и постоянного использования смазочно-охлаждающих жидкостей. Когда в процессе участвует СОЖ, она не только забирает лишнее тепло, но и снижает трение в зоне контакта, что положительно сказывается на чистоте среза. Если металл слишком мягкий, например, алюминий или медь, скорость тоже ограничивают, чтобы не допустить налипания частиц на лезвия.

Автоматические системы управления современных станков позволяют запоминать режимы для разных марок стали и мгновенно переключаться между ними.

Технология поперечного раскроя позволяет гибко настраивать параметры длины для каждого отдельного сегмента рулонного полотна. Современные CNC-системы дают возможность запрограммировать последовательность резов разного размера без остановки производственной линии.

Когда первый блок листов одного размера готов, станок автоматически переходит к следующему этапу программы и меняет шаг подачи материала. Это очень удобно для заказчиков, которым требуется комплект заготовок для сборки конкретного изделия разной конфигурации. Если нужно получить изделия разного формата из одного рулона, такая функция значительно сокращает время выполнения заказа и снижает логистические издержки на перемещение остатков.

В процессе выполнения сложных комбинированных заказов автоматика ведет строгий учет количества нарезанных фрагментов каждого типа. Когда листы выходят на приемный стол, их распределяют по разным стопкам с помощью специальных сортировочных устройств или отводящих конвейеров. Если длина изделий сильно различается, упаковочная линия подстраивается под новые габариты пачек, чтобы обеспечить надежную фиксацию.

Чтобы получить точный расчет цены и сроков выполнения работ, необходимо предоставить подробные технические характеристики исходного материала и параметры готовой продукции. В первую очередь указывают марку стали, толщину полотна и ширину исходного рулона, а также его общий вес. Когда известны эти данные, можно подобрать подходящую линию и рассчитать количество проходов и настроек ножей.

Если на поверхности металла есть покрытие или защитная пленка, это тоже отмечают в заявке, так как работа с такими материалами требует применения специальных защитных мер. Точное описание исходного сырья позволяет избежать ошибок при планировании производственной нагрузки и подборе инструмента.

Обязательно указывают размеры и допуски готовых изделий: ширину лент для продольной резки или длину и ширину листов для поперечного раскроя, а также общее количество штук или тонн каждого типоразмера. Если заказчику нужна специальная упаковка или дополнительные услуги по правке и промасливанию, эти требования тоже включают в техническое задание.
