Прокатка-прессование металла

Данная технология совмещает два разных принципа деформации: непрерывность прохождения через валки и высокое удельное давление пресса. В классической прокатке металл перемещается за счет сил трения, что ограничивает степень обжатия за один проход. Добавление прессового усилия позволяет преодолеть этот лимит.

Металл подвергается более интенсивному всестороннему сжатию. Это важно для материалов с низкой пластичностью. Метод обеспечивает более глубокую проработку сердцевины заготовки. Исключается возникновение внутренних пустот и рыхлости структуры.

Гибридная схема позволяет получать профили сложной формы с высокой точностью размеров. Процесс характеризуется меньшими энергозатратами на единицу объема деформируемого металла. Это делает производство длинномерных изделий максимально эффективным и технологичным.

Изотропность - одинаковость физических свойств материала во всех направлениях. При обычной прокатке волокна металла вытягиваются строго вдоль оси движения валков. Это создает выраженную анизотропию: прочность вдоль заготовки значительно выше, чем поперек.

При совмещенном методе прокатки-прессования схема напряжений меняется. Дополнительное давление пресса способствует более равномерному распределению деформации по сечению. Происходит интенсивное перемешивание слоев металла. Это ведет к измельчению зерна и выравниванию механических характеристик. Итоговое изделие обладает стабильными показателями прочности и пластичности как в продольном, так и в поперечном направлении.

Такая структура повышает надежность деталей при работе в условиях сложных знакопеременных нагрузок, характерных для авиационных и автомобильных узлов.

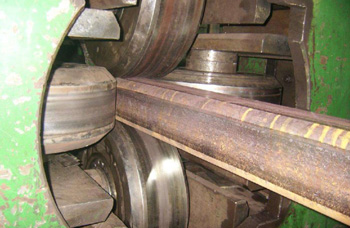

Вальцы в системе прокатки-прессования выполняют роль калибрующего и перемещающего инструмента. Их поверхность имеет сложный профиль - калибр. Точность изготовления калибра определяет финальную форму изделия.

Валки должны обладать экстремальной жесткостью для исключения упругого прогиба под действием прессового усилия. Малейшая деформация инструмента ведет к нарушению геометрии профиля и разностенности труб. Рабочие поверхности подвергаются прецизионной шлифовке и термическому упрочнению. Для работы с вязкими сплавами применяются специальные микрорельефы, улучшающие захват заготовки. Важно обеспечить идеальную соосность и минимальные зазоры в подшипниковых узлах.

Регулярная проверка профиля валков на износ гарантирует стабильность размеров во всей партии продукции. Чистота поверхности инструмента напрямую передается готовому металлу.

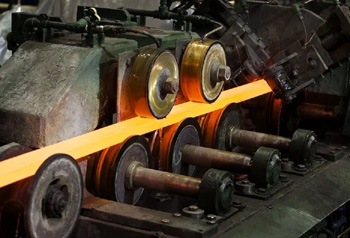

Процесс прокатки-прессования сопровождается выделением большого количества тепла. Основные источники - внутренняя работа пластической деформации и трение металла об инструмент. Даже при отсутствии внешнего нагрева температура заготовки может подниматься до нескольких сотен градусов. Это существенно меняет пластичность материала и работу технологической смазки.

Для стабилизации процесса применяются системы интенсивного охлаждения валков и зоны деформации. Используются водомасляные эмульсии с высокой теплоемкостью. Датчики температуры в режиме реального времени передают данные в систему управления. Автоматика корректирует скорость вращения валков и подачу хладагента.

Постоянный тепловой режим исключает термическое расширение инструмента. Это обеспечивает высокую точность допусков и предотвращает появление прижогов и цветов побежалости на поверхности изделий.

Изготовление профилей с разной толщиной полок или со сложным поперечным сечением - сложная задача для обычной прокатки. Металл стремится течь в сторону наименьшего сопротивления, что ведет к искривлению заготовки.

В схеме прокатки-прессования давление пресса позволяет принудительно направлять поток металла в нужные зоны калибра. Пуансон создает подпор, выравнивающий скорости течения материала на разных участках сечения. Это гарантирует прямолинейность готового изделия без использования сложных правильных машин. Технология позволяет получать тонкие ребра жесткости и глубокие пазы за один цикл обработки.

Метод незаменим при выпуске алюминиевых и стальных конструкционных элементов для строительства и машиностроения. Высокая точность формообразования сокращает объем последующей механической обработки и снижает вес конечных конструкций.

Смазка при прокатке-прессовании решает комплекс противоречивых задач. С одной стороны, она должна снижать трение и износ валков в зоне прессования. С другой - обеспечивать достаточный коэффициент трения для надежного захвата заготовки валками.

В процессе применяют специализированные составы с присадками экстремального давления (EP-присадки). Смазочный слой предотвращает прямое схватывание - налипание металла на инструмент. Это важно при обработке алюминия и нержавеющих сталей. Смазка также выступает в роли теплоизолятора, защищая валки от перегрева. Способ нанесения состава - распыление или валковое покрытие - подбирается исходя из скорости процесса.

Качественная смазочная пленка обеспечивает высокую чистоту поверхности и снижает требуемое усилие деформации на 15–20%. Это продлевает ресурс дорогостоящей оснастки и улучшает товарный вид продукции.

Неравномерность деформации по сечению - главная причина возникновения внутренних напряжений. Слои металла, находящиеся ближе к поверхности, деформируются сильнее, чем сердцевина. После выхода из валков это может привести к короблению или скручиванию профиля.

Для минимизации этого эффекта применяются специальные схемы обжатия с постепенным наращиванием давления. Важную роль играет симметрия прикладываемого усилия. Профессиональные технологи рассчитывают геометрию переходов так, чтобы напряжения взаимно компенсировались.

В некоторых случаях требуется последующий релаксационный отжиг в печи. Эффективна и правка в растянутом состоянии сразу после прессования.

Устранение скрытых напряжений гарантирует стабильность размеров детали при её последующей резке и сварке. Это предотвращает самопроизвольную деформацию узлов в процессе эксплуатации оборудования.

Высокая скорость процесса прокатки-прессования требует точной синхронизации подачи сырья. Использование автоматических загрузчиков и рольгангов исключает рывки и простои. Система ЧПУ контролирует скорость входа металла в валки с точностью до долей процента, что предотвращает образование «петель» и заломов тонких полос.

Автоматизация позволяет работать с длинномерными заготовками весом в несколько тонн. Манипуляторы обеспечивают точное центрирование металла относительно оси прессования. Это необходимо для получения изделий с равномерной толщиной стенок. Безопасность персонала повышается за счет удаления рабочих из зоны высокого давления и температур.

Высокая повторяемость циклов загрузки гарантирует однородность свойств металла от партии к партии, что позволяет интегрировать процесс в непрерывные линии производства труб и профильного проката.

Максимальное обжатие при прокатке-прессовании ограничивается пределом прочности инструмента и пластичностью металла. Благодаря прессовому подпору метод позволяет достигать степеней деформации до 60–80% за один переход. Это в несколько раз выше возможностей классической прокатки.

Но превышение критических значений ведет к перегреву металла и риску его разрушения, возникают разрывы кромок и внутренняя пористость. Предел также зависит от мощности привода валков и усилия гидросистемы пресса.

Технологи рассчитывают оптимальный режим, балансируя между производительностью и качеством структуры. Для высокопрочных сталей степень деформации снижают, увеличивая количество проходов. Точный расчет лимитов обжатия исключает поломку оборудования и гарантирует получение металла с заданными прочностными характеристиками.

Чистота поверхности изделий регламентируется государственными стандартами и техническими условиями. Контроль осуществляется с помощью лазерных профилометров и систем машинного зрения. Приборы выявляют микротрещины, риски, закаты и включения окалины в автоматическом режиме. Гладкая поверхность без дефектов - залог высокой коррозионной стойкости металла. Малейшие царапины в зоне валков могут стать концентраторами напряжений.

Прокатка-прессование позволяет достигать шероховатости Ra 0,8 и ниже. Это сопоставимо с результатами чистовой шлифовки. Такое качество необходимо для деталей, предназначенных под покраску или гальваническое покрытие.

Тщательный мониторинг состояния поверхности позволяет своевременно проводить переточку валков. Отсутствие поверхностных пороков подтверждает высокую культуру производства и исправность всего технологического комплекса.

Нержавеющая сталь обладает высокой вязкостью и склонностью к интенсивному наклепу - упрочнению в процессе деформации. Прокатка-прессование таких сплавов требует огромных усилий и применения специального инструмента.

Валки изготавливают из сверхтвердых сплавов с высокой термической стойкостью. Важно строго соблюдать температурный режим, чтобы избежать выделения хрупких фаз в структуре стали. Наклеп при прессовании значительно повышает твердость изделия, что может быть как преимуществом, так и недостатком. Для восстановления пластичности часто требуется промежуточный или финишный отжиг в защитной атмосфере.

Технология позволяет получать прецизионные нержавеющие трубки и профили с идеальной внутренней поверхностью. Это востребовано в пищевой, химической и фармацевтической промышленности, где недопустимы застойные зоны и скопления загрязнений.

Процесс прокатки-прессования - мощный инструмент управления микроструктурой металла. Под действием высокого давления происходит дробление крупных кристаллов и разрушение дендритных образований. Формируется мелкозернистая структура с высокой плотностью дислокаций. Мелкое зерно эффективно блокирует распространение трещин, что повышает ударную вязкость материала. Предел текучести металла возрастает без потери пластичности.

Управление размером зерна осуществляется за счет подбора степени деформации и температуры процесса. Однородная мелкозернистая структура обеспечивает стабильность свойств по всему объему профиля. Это критически важно для ответственных строительных конструкций и элементов спецтехники.

Качественная проработка структуры на молекулярном уровне делает прессованный металл значительно надежнее литых и сварных аналогов.

Концепция near-net-shape - создание профиля, максимально близкого к финальным размерам детали. Прокатка-прессование идеально подходит для этой стратегии благодаря высокой точности формообразования. Коэффициент использования металла достигает 90–95%.

Традиционные методы часто требуют удаления до половины массы заготовки в стружку. Здесь же объем металла точно распределяется по сечению за счет давления пресса. Это радикально снижает затраты на дорогостоящее сырье, особенно при работе с легированными сталями и цветными сплавами. Сокращается и время финишной обработки на металлорежущих станках. Изделия выходят из валков готовыми к сборке или требующими лишь минимальной торцовки.

Экономическая эффективность метода проявляется в снижении себестоимости сложной продукции при сохранении её высоких эксплуатационных характеристик.
