Пуклевка листового металла

Пуклевка - холодный метод формирования неразъемного соединения на основе пластической деформации слоев металла. В отличие от контактной сварки здесь полностью отсутствует термическое воздействие на материал. Это исключает появление температурных напряжений, коробление листов и изменение кристаллической структуры стали в зоне стыка.

Процесс не требует предварительной зачистки поверхностей, удаления масляной пленки или следов коррозии. При сварке защитный цинковый слой неизбежно выгорает, что создает очаги сквозной коррозии под лакокрасочным покрытием. Пуклевочный замок сохраняет целостность защитных слоев, так как металл плавно перетекает из одной формы в другую вместе с покрытием.

Энергопотребление прессового оборудования в разы ниже затрат на разогрев металла током. Отсутствие искр, окалины и вредных газовых выделений упрощает организацию производственного цикла. Соединение получается стабильным и легко контролируется визуально по четким геометрическим параметрам выступа.

Технология позволяет надежно скреплять материалы с принципиально разными физико-химическими свойствами. Сварка алюминия со сталью или меди с оцинкованным листом затруднена из-за разницы температур плавления и риска электрохимических реакций.

Пуклевка - чисто механический процесс, создающий прочный замок за счет принудительного затекания одного материала в другой. Но ее важное условие - достаточная вязкость обоих компонентов. Один из листов должен обладать высокой способностью к деформации без образования микротрещин.

Метод широко применяется в производстве аккумуляторных батарей, теплообменников и бытовой техники. С его помощью крепят стальные усилители к алюминиевым корпусам без риска гальванической коррозии. Также возможна фиксация металлических листов через промежуточный слой ткани, плотного полимера или тонкой сетки. Это расширяет возможности проектирования гибридных конструкций с заданными диэлектрическими или виброгасящими свойствами.

Применение традиционной сварки или сверления под заклепки разрушает антикоррозийную защиту металла. Оголенный торец стали в отверстии становится точкой начала ржавления, которую невозможно полностью изолировать краской.

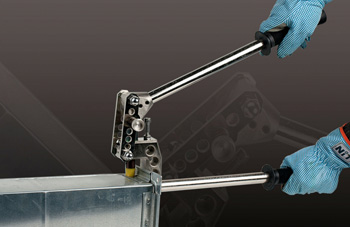

Пуклевочный инструмент действует по принципу выдавливания без разрушения сплошности материала. Он растягивает листы, формируя герметичный замок, где один слой плотно обволакивает другой. Цинковое, полимерное или анодированное покрытие деформируется вместе с металлической основой. Оно продолжает выполнять барьерную функцию по всей площади сопряжения.

Это важный фактор для производства вентиляционных коробов, фасадных кассет и элементов водосточных систем. В таких конструкциях влага постоянно контактирует с местами стыков. Пуклевка гарантирует сохранение проектного срока службы изделия без риска подслойной коррозии. А отсутствие термических прижогов избавляет от необходимости повторного цинкования или локальной подкраски готового узла.

Пуклевка - основной метод подготовки точных посадочных мест под винты с потайной головкой в тонколистовом металле. Толщины листа менее 2 мм недостаточно для формирования полноценного резьбового канала. Выполнение локального конусного углубления позволяет полностью утопить головку крепежа заподлицо с плоскостью. Это сохраняет эстетику изделия и обеспечивает максимально плотное прилегание сопрягаемых деталей.

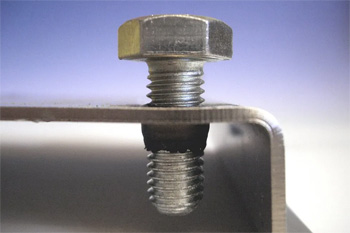

Часто операцию совмещают с пробивкой отверстия за один рабочий ход пресса. Инструмент сначала вытягивает воронку, а затем пробивает её дно. Это увеличивает эффективную длину резьбы за счет отбортовки краев, образуя так называемую «юбку» или воротник. Полученное резьбовое соединение выдерживает моменты затяжки, недоступные для плоского листа.

Метод незаменим в производстве серверных шкафов, прецизионных корпусов и электротехнического оборудования - везде, где важна компактность и надежность фиксации элементов конструкции.

Форма пуклевочного пуансона определяет механические свойства и область применения соединения. Круглая пуклевка - универсальный вариант, обеспечивающий равномерную прочность на сдвиг во всех направлениях. Такой замок считается относительно герметичным для газов и жидкостей при использовании дополнительных уплотнительных мастик.

Прямоугольная, или балочная пуклевка подразумевает частичный надрез металла по двум сторонам в процессе формовки. Она создает более жесткое соединение, работающее по принципу механического зацепа. Прямоугольный замок лучше сопротивляется кручению листов относительно друг друга, исключая проворачивание деталей. Такие соединения часто применяются для быстрой фиксации внутренних перегородок в массивных вентиляционных установках и корпусах промышленного оборудования.

Выбор формы зависит от типа эксплуатационных нагрузок на узел: круглая форма идеальна для статических нагрузок, прямоугольная - для конструкций, подверженных знакопеременным усилиям и сильной вибрации.

Качество механического замка зависит от суммарной толщины соединяемого пакета и пластичности стали. Технология эффективна для листов толщиной от 0,5 до 3 мм. Оптимальное соотношение толщин верхнего и нижнего слоев - от 1:1 до 1:2.

Если нижний лист значительно толще верхнего, инструменту сложнее сформировать замок с глубоким затеканием металла. Слишком тонкий металл в сочетании с высокой твердостью может порваться в зоне наибольшего растяжения. Для толстостенных заготовок требуются прессы с усилием сжатия в десятки тонн.

При проектировании важно учитывать химический состав стали: высокоуглеродистые марки требуют особого подбора геометрии матрицы для компенсации упругого последействия. Профессиональный расчет параметров деформации исключает появление микротрещин на внешней поверхности пуклевки. Это гарантирует прочность узла при длительной эксплуатации в условиях низких температур или динамического воздействия.

Проверка надежности пуклевочного узла проводится методами неразрушающего контроля на производственной линии. Главный диагностический параметр - диаметр и остаточная толщина дна сформированной пуклевки (размер X). Эти величины измеряют специальным предельным калибром или цифровым микрометром. Если металл недопрессован, замок получится слабым и может самопроизвольно раскрыться. При чрезмерном давлении происходит критическое утончение дна, что ведет к разрыву соединения.

Также оцениваются симметричность «юбки» замка и величина бокового затекания (размер C). Перекос геометрии свидетельствует о нарушении центровки пуансона или износе направляющих втулок пресса.

На ответственных производствах проводят регулярные испытания на разрыв и сдвиг контрольных образцов. Соблюдение этих нормативов гарантирует, что прочность механического замка составит до 90% от прочности цельного листа, обеспечивая высокую эксплуатационную надежность всей конструкции.

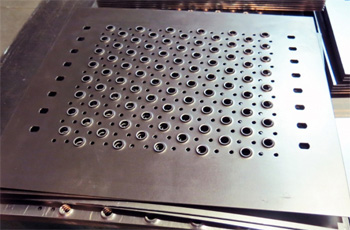

Формовка частых выступов на металлическом листе - эффективный способ повышения коэффициента трения без утяжеления конструкции. Пуклевка с одновременной просечкой краев вверх создает острые кромки, обеспечивающие надежное сцепление с обувью или шинами. Метод активно применяют при изготовлении ступеней эвакуационных лестниц, настилов нефтяных платформ и переходных мостиков в промышленных цехах.

В отличие от наварных сетчатых элементов пуклеванная поверхность - часть монолитного листа. Она не разрушается под воздействием интенсивной вибрации или ударных нагрузок. Отверстия в центре каждого выступа служат для эффективного отвода воды, технических масел и грязи из зоны контакта. Это делает эксплуатацию объектов безопасной в любых климатических зонах.

Применение алюминия в таких конструкциях позволяет снизить общий вес системы при сохранении высоких противоскользящих свойств и отличной коррозионной стойкости.

Отсутствие резких температурных перепадов при формировании пуклевки сохраняет естественную пластичность и вязкость металла. При электросварке вокруг точки нагрева возникает зона термического влияния с измененными свойствами и концентрацией внутренних напряжений. Именно в этих зонах чаще всего зарождаются усталостные трещины при длительных вибрациях.

Пуклевочный замок обладает уникальной микроэластичностью, позволяя листам совершать микроперемещения без разрушения целостности узла. Это делает технологию незаменимой в авиастроении, производстве климатических систем и тяжелом машиностроении. Детали, соединенные холодным способом, служат значительно дольше в условиях постоянных знакопеременных нагрузок.

Метод полностью исключает риск хрупкого разрушения швов, характерного для перегретой стали. Прочность механического узла остается стабильной на протяжении всего жизненного цикла изделия, что подтверждается многочисленными тестами на вибростендах.

Для достижения экстремальной прочности и абсолютной герметичности пуклевку часто совмещают с предварительным нанесением конструкционного клея-герметика. Клеевой слой равномерно распределяет напряжения по всей площади контакта листов, предотвращая локальную концентрацию сил в точке деформации. Механический замок в этой схеме выполняет роль надежного фиксатора до момента полной полимеризации клея, заменяя струбцины и кондукторы. Пуклевка также удерживает листы от взаимного смещения при сильных динамических ударах.

Сочетание методов дает соединение, превосходящее по прочности и долговечности традиционные заклепочные и сварные узлы. Клей дополнительно герметизирует стык, гасит высокочастотные шумы и препятствует проникновению влаги в зазоры.

Такая технология используется в производстве автомобильных кузовов, фургонов и рефрижераторов. Она позволяет отказаться от тяжелого метизного крепежа и снизить количество сборочных операций.

Рабочие части пуклевочного инструмента подвергаются экстремальным контактным нагрузкам и трению в процессе течения металла. Со временем острые кромки пуансона скругляются, а зеркальная поверхность матрицы изнашивается. Это неизбежно ведет к изменению геометрических параметров замка.

Основной визуальный признак износа - уменьшение высоты фиксирующего буртика и неплотное прилегание листов друг к другу. На поверхности металла могут появиться глубокие борозды и задиры, которые становятся концентраторами напряжений.

Профессиональный инструмент изготавливается из высокопроизводительных сталей с вакуумной закалкой и нанесением износостойких покрытий типа нитрида титана. Это обеспечивает ресурс до 300 тыс. рабочих циклов. Регулярная диагностика состояния инструмента и своевременная замена изношенных пар гарантируют стабильность размеров замка. А точное соблюдение зазоров полностью исключает риск заклинивания заготовок в матрице.

Процесс пуклевания - образец чистого производства, полностью соответствующий современным экологическим стандартам. Здесь не применяют сварочные электроды, присадочную проволоку, флюсы или защитные инертные газы. Полностью отсутствует потребность в химических растворителях для очистки швов от шлака и продуктов горения.

В производственном помещении нет вредных дымов, ультрафиолетового излучения и сильного шума, что значительно улучшает условия труда. Оборудование потребляет электроэнергию только в короткий момент рабочего хода пресса, что делает технологию крайне энергоэффективной. Отсутствие расходных материалов снижает затраты на логистику и складское хранение.

После окончания срока службы изделия, собранные пуклевкой, легче подвергаются вторичной переработке. Лом не содержит инородных включений в виде сварочного шлама, что повышает чистоту и ценность вторичного сырья при переплавке.
