Радиографический контроль

Чувствительность контроля - важнейший показатель качества снимка, он определяется с помощью эталонов чувствительности. В отечественной практике чаще всего применяют проволочные или канавочные эталоны, которые устанавливаются на деталь со стороны источника излучения. Чувствительность считается достигнутой, если на снимке отчетливо видна проволока или канавка определенного размера, установленного нормами для данной толщины металла.

Обычно этот показатель составляет от 1 до 3% от просвечиваемой толщины изделия. Например, при контроле стенки толщиной 10 мм специалист должен гарантированно увидеть дефект размером 0,1 мм.

Без использования эталонов снимок считается недействительным, так как невозможно объективно подтвердить, что дефектоскоп «увидел» бы реальные внутренние пороки материала.

Гамма-дефектоскопы используют энергию распада радиоактивных изотопов, таких как иридий-192, селен-75 или кобальт-60. Главное преимущество гамма-излучения - его высокая проникающая способность, что позволяет просвечивать стальные детали толщиной до 200 мм и выше.

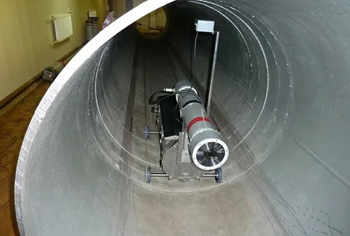

Гамма-аппараты полностью автономны и не требуют подключения к электросети, что делает их незаменимыми при работе в полевых условиях, на строящихся магистральных трубопроводах и морских платформах. Кроме того, гамма-источники имеют очень компактные размеры, что позволяет помещать их внутрь труб малого диаметра для панорамного просвечивания шва за одну экспозицию.

Однако следует учитывать, что гамма-излучение невозможно «выключить» кнопкой, поэтому оно требует гораздо более строгих мер по обеспечению радиационной безопасности и специальных условий хранения источников.

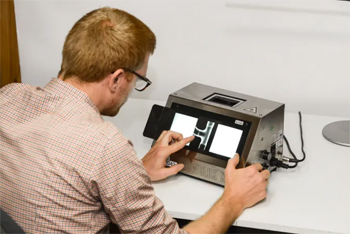

Переход на цифровые технологии в радиографии дает колоссальный выигрыш в скорости и экономической эффективности. Вместо сложного процесса химического проявления пленки используют многоразовые фосфорные пластины или плоскопанельные детекторы, выдающие изображение на экран компьютера мгновенно.

Цифровые снимки обладают более широким динамическим диапазоном, что позволяет на одном кадре рассмотреть детали разной толщины без необходимости делать повторные экспозиции. Программное обеспечение позволяет применять фильтры контрастности и яркости, значительно облегчая обнаружение мелких дефектов. Кроме того, цифровые архивы занимают минимум места и позволяют мгновенно передавать результаты контроля заказчику или экспертам в любую точку мира.

Единственным сдерживающим фактором остается высокая стоимость оборудования, которая, впрочем, быстро окупается за счет отказа от дорогих расходных материалов и реактивов.

При анализе радиографических снимков сварных швов специалисты в первую очередь ищут плоскостные дефекты: трещины и непровары. Трещины на снимках выглядят как тонкие извилистые темные линии, а непровар - как четкая прямолинейная темная полоса вдоль границы шва. Эти дефекты очень опасны, так как служат концентраторами напряжений и могут привести к мгновенному разрушению конструкции.

Объемные дефекты, такие как поры и шлаковые включения, выглядят как темные пятна округлой или неправильной формы. Хотя они менее опасны, чем трещины, их скопление в одном месте также существенно ослабляет сечение металла.

Задача специалиста по расшифровке заключается в точном измерении размеров каждого дефекта и сравнении их с нормами допустимости, прописанными в технологической инструкции для конкретного объекта.

Радиографический контроль относится к работам повышенной опасности, поэтому его проведение жестко регламентировано нормами СанПиН. Вокруг места проведения просвечивания обязательно устанавливается зона ограниченного доступа, границы которой обозначаются знаками радиационной опасности и сигнальной лентой. Величина этой зоны рассчитывается инженером-физиком исходя из мощности источника и времени экспозиции.

Все специалисты обязаны работать в защитных свинцовых фартуках и иметь при себе индивидуальные дозиметры, данные с которых ежедневно фиксируются в журнале учета доз. На промышленных площадках предпочтительно проводить работы в ночное время или в специальных рентгеновских камерах с бетонными стенами большой толщины.

Соблюдение этих мер полностью исключает риск получения опасных доз облучения как для самих дефектоскопистов, так и для других рабочих на объекте.

Фокусное расстояние - дистанция от излучателя до поверхности объекта, которая напрямую влияет на четкость и геометрические искажения изображения. Согласно законам физики, чем дальше находится источник, тем меньше будет геометрическая нерезкость снимка, так как лучи падают на деталь под более острым углом. Но при увеличении расстояния резко возрастает требуемое время экспозиции, так как интенсивность излучения падает пропорционально квадрату расстояния. Специалист обязан найти оптимальный баланс между качеством картинки и производительностью работ.

В нормативной документации всегда указывается минимально допустимое фокусное расстояние для конкретного типа аппарата. Несоблюдение этого параметра приводит к размытию краев дефектов, что может сделать их неразличимыми на снимке и привести к ошибочному заключению о качестве изделия.

В пленочной радиографии свинцовые экраны обязательный вспомогательный элемент. Это тонкие листы свинцовой фольги, в которых радиографическая пленка плотно зажимается внутри кассеты. Под воздействием рентгеновских лучей свинец начинает испускать электроны, которые дополнительно экспонируют пленку, сокращая время просвечивания в несколько раз.

Но еще более важная функция экранов - фильтрация рассеянного излучения. Рассеянные лучи имеют меньшую энергию и создают на снимке дымку, снижающую контрастность. Свинцовый экран поглощает это «мусорное» излучение, пропуская только прямые полезные лучи от источника.

Использование экранов позволяет получать максимально резкие и контрастные снимки, на которых видны мельчайшие нюансы структуры металла, что критически важно для обнаружения микроскопических трещин в ответственных узлах.

Контроль литья значительно сложнее проверки сварных швов из-за резких перепадов толщины стенок и наличия внутренних полостей. Если просвечивать литую деталь с одной экспозицией, тонкие участки будут пересвечены, а толстые окажутся недоэкспонированными.

Для решения этой проблемы применяют специальные компенсирующие накладки из того же материала или засыпка детали стальной дробью в местах утонений. Также широко используется метод нескольких экспозиций под разными углами.

Литье склонно к появлению специфических дефектов: усадочных раковин, газовых пузырей и рыхлот, которые на снимках выглядят как разветвленные темные области. Радиография позволяет точно определить локализацию этих пороков внутри массивного корпуса, что дает инженерам возможность принять решение о допустимости дефекта или необходимости его исправления методом выборки и последующей заварки.

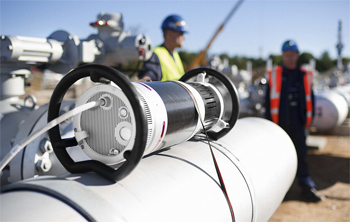

Да, современные методики позволяют проводить качественный контроль трубопроводов даже в тех случаях, когда источник нельзя поместить внутрь трубы. Для этого применяется метод просвечивания через две стенки.

В зависимости от диаметра трубы выбирается схема «на эллипс» или «через две стенки с совмещением». В первом случае источник смещается в сторону, и на снимке получается изображение обоих участков шва в виде кольца. Во втором случае просвечивается только ближний к пленке участок шва.

Эти методы требуют более мощных источников излучения и тщательного расчета времени экспозиции, так как лучам приходится преодолевать двойную толщину металла. Такая технология является стандартом при монтаже и ремонте действующих трубопроводов, тепловых сетей и технологических обвязок на нефтехимических предприятиях, где доступ внутрь системы невозможен по техническим причинам.

Отличие реального порока от брака пленки требует от специалиста высокой насмотренности и знания технологии. Артефакты проявления, такие как пятна от плохого перемешивания реактивов или полосы от роликов проявочной машины, обычно имеют характерный вид, не связанный с геометрией шва. Царапины на пленке или складки кассеты также легко идентифицируются опытным глазом. Главный признак реального дефекта - его привязка к характерным зонам изделия: корню шва, линии сплавления или центру литого узла.

Если у инспектора возникают сомнения, он обязан провести повторную экспозицию. Если темная линия на втором снимке исчезла или изменила свое положение относительно шва, значит, это был артефакт. В ответственных случаях дублирование снимка обязательное правило, гарантирующее, что исправная деталь не будет ошибочно отправлена в брак из-за случайной неосторожности при лабораторной обработке пленки.

Деятельность в области радиографического контроля строго лицензируется государством. Лаборатория обязана иметь санитарно-эпидемиологическое заключение на право работы с источниками ионизирующего излучения и лицензию Роспотребнадзора.

Все специалисты должны иметь действующие удостоверения по неразрушающему контролю второго или третьего уровня, а также ежегодно проходить проверку знаний по радиационной безопасности. Оборудование, включая дефектоскопы и дозиметры, должно проходить регулярную государственную поверку и иметь соответствующие сертификаты.

Для заказчика наличие этого пакета документов является единственной гарантией того, что результаты контроля будут приняты надзорными органами и страховыми компаниями. Работа с неаккредитованной лабораторией несет огромные юридические риски и может привести к запрету эксплуатации объекта при первой же проверке Ростехнадзора.

Радиография - мощный инструмент для диагностики подизоляционной коррозии и эрозионного износа без вскрытия защитных слоев. На снимке участки с уменьшенной толщиной стенки выглядят более темными из-за меньшего поглощения лучей.

Существуют специальные тангенциальные методы просвечивания, которые позволяют увидеть профиль стенки трубы в разрезе и точно измерить остаточную толщину металла с погрешностью до нескольких десятых долей миллиметра. Это позволяет обнаруживать язвенную коррозию и ручейковую эрозию на ранних стадиях.

Цифровая обработка снимков позволяет строить тепловые карты износа, что крайне важно для прогнозирования ресурса технологических трубопроводов на химических и нефтеперерабатывающих заводах. Своевременный радиографический мониторинг предотвращает аварийные разливы нефтепродуктов и утечки опасных газов, обеспечивая экологическую безопасность производства.

Итоговое заключение по результатам радиографии - юридический документ, на основании которого принимается решение о допуске изделия к эксплуатации. В протоколе обязательно указываются все параметры просвечивания: тип источника, напряжение на трубке, время экспозиции, фокусное расстояние и марка используемой пленки или детектора. Фиксируется достигнутая чувствительность по эталонам.

Ключевая часть документа - схема расположения дефектных участков с их подробным описанием и классификацией по государственным стандартам. В заключении четко прописывается вердикт: «годен» или «брак». Протокол заверяется подписью аттестованного специалиста и печатью лаборатории. К бумажному документу часто прикладываются сами снимки или их цифровые копии.

Эта документация должна храниться в архиве предприятия на протяжении всего расчетного срока службы объекта для обеспечения прослеживаемости качества.
