Рассверливание отверстий

Рассверливание значительно снижает осевое усилие на шпиндель станка, потому что основную массу металла удаляют на первом этапе работы. Когда используют инструмент большого размера в сплошном материале, поперечная кромка сверла не режет, а просто давит на заготовку. Этот процесс требует огромной мощности привода и вызывает быстрый износ подшипников оборудования.

Предварительный проход малым сверлом убирает центральную часть материала и облегчает вход режущих кромок основного инструмента. В результате нагрузка распределяется равномерно, а риск деформации вала или плиты сводится к минимуму.

Такой метод повышает точность расположения оси канала, так как второе сверло центрируется по стенкам уже готовой полости. Шанс увода инструмента в сторону падает, что гарантирует соблюдение геометрических параметров детали. Рассверливание позволяет работать на более высоких подачах и сокращает общее время механической обработки массивных заготовок. Качество поверхности при поэтапном расширении оказывается выше за счет меньших вибраций системы.

Диаметр первого сверла должен соответствовать длине поперечной кромки или перемычки последующего, более крупного инструмента. Обычно этот размер составляет 25-30% от итогового диаметра будущего отверстия.

Если сделать первое отверстие слишком широким, нагрузка на внешние уголки большого сверла возрастет, что приведет к их быстрому выкрашиванию. Слишком узкий канал не уберет сопротивление перемычки, поэтому осевое давление останется высоким. Точный подбор пары инструментов обеспечивает плавное резание и продлевает срок службы дорогостоящей оснастки.

Когда выбирают размер первого прохода, учитывают также материал заготовки и глубину обработки. Для твердых легированных сталей диаметр пилотного сверла делают чуть больше стандартных значений. Эта мера помогает избежать перегрева металла и облегчает подачу жидкости для охлаждения прямо к режущим кромкам. При работе на токарном станке замену инструмента проводят в пиноли задней бабки или используют быстросменные блоки в револьверной головке.

Вибрации или дробление возникают в случаях, когда разница между старым и новым диаметром составляет менее 2-3 мм. В такой ситуации режущие кромки сверла захватывают слишком тонкий слой металла, который начинает пружинить и вызывать автоколебания системы. Инструмент то врезается в материал, то отталкивается от него, что портит поверхность отверстия и создает характерный шум.

Если припуск недостаточен, сверло может просто заклинить из-за неравномерного распределения сил резания. Чтобы исправить ситуацию, нужно увеличить разницу диаметров или снизить частоту вращения шпинделя.

Износ ленточки сверла также усиливает дрожание, потому что инструмент теряет опору на стенки отверстия. Когда работают с тонкими деталями, вибрация может привести к появлению трещин в металле или поломке крепежных приспособлений. Применение СОЖ с высокой вязкостью помогает частично гасить микроколебания и улучшает условия скольжения кромок. Если требуется снять совсем небольшой слой металла, от рассверливания отказываются в пользу зенкерования или расточки резцом.

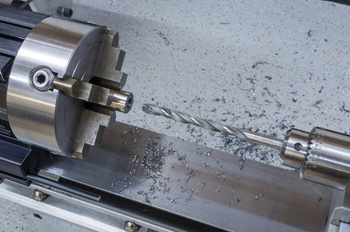

Для сохранения соосности заготовку надежно крепят в трехкулачковом патроне и проверяют ее радиальное биение индикатором. Перед началом рассверливания торец детали обязательно подрезают резцом, чтобы получить идеально ровную поверхность.

Пилотное отверстие делают за один установ с наружной обработкой, тогда оси всех поверхностей будут полностью совпадать. Если деталь снимали со станка, перед вторым проходом проводят повторную выверку положения центра. Любой перекос пиноли задней бабки приведет к тому, что сверло начнет резать металл неравномерно и уйдет в сторону.

Жесткость инструмента играет важную роль, поэтому для рассверливания выбирают сверла с минимальным вылетом. Если отверстие глубокое, применяют специальные направляющие втулки или люнеты для поддержки длинных заготовок. Когда сверло заходит в готовый канал, оно должно центрироваться самостоятельно, но при наличии дефектов в первом отверстии увод неизбежен. Поэтому качество предварительного этапа сверления контролируют так же строго, как и финишную операцию.

Нержавеющая сталь склонна к быстрому упрочнению или наклепу в месте контакта с режущим инструментом. Если сверло будет вращаться без подачи или скользить по поверхности, металл станет очень твердым и работа остановится.

При рассверливании нужно обеспечивать постоянное и уверенное давление, чтобы кромка всегда врезалась в свежий слой материала. Для предотвращения критического перегрева кромок скорость резания выбирают на 30% ниже, чем для обычных сталей. Использование инструмента с добавлением 5% кобальта значительно повышает стойкость сверла к термическому износу.

Обильная подача СОЖ является обязательным условием для успешной обработки нержавейки. Жидкость должна достигать дна отверстия и эффективно отводить тепло, так как данный сплав плохо проводит энергию. Если стружка начнет налипать на спиральные канавки, произойдет мгновенный задир поверхности и поломка сверла. Когда выполняют рассверливание, для дробления длинной ленточной стружки часто используют прерывистый цикл.

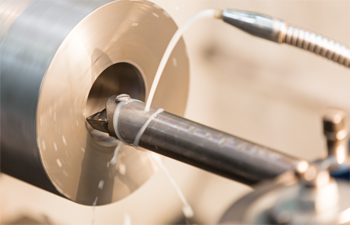

Рассверливание служит подготовительной стадией для удаления основного объема припуска перед финишной расточкой. Резец для расточки имеет консольное крепление и малую жесткость, поэтому он не может снимать много металла за один проход.

Если попытаться расточить отверстие из сплошного материала, возникнут огромные вибрации и инструмент сломается. Поэтому сначала сверлами доводят диаметр до значения, которое на 2-4 мм меньше итогового размера по чертежу. Данный подход бережет дорогостоящие твердосплавные пластины и позволяет выполнять чистовую отделку на высоких скоростях.

После рассверливания поверхность имеет грубую структуру 10 квалитета, которую резец легко исправляет. Расточка убирает все погрешности направления оси и ошибки формы, которые могли оставить спиральные сверла. Комбинирование этих двух методов обеспечивает высокую производительность и идеальную точность готового изделия. Когда работают с крупногабаритными деталями, рассверливание в несколько этапов является единственным способом подготовки полости под расточную борштангу.

Ступенчатый профиль создают путем последовательного прохода сверлами разного диаметра на разную глубину. Сначала в заготовке сверлят сквозное или глубокое отверстие минимального диаметра, который указали в проекте. Затем берут сверло большего размера и расширяют только начальный участок канала на заданную длину. Глубину погружения контролируют по лимбу на шпинделе или устанавливают жесткие механические упоры. В результате в одной детали получают полости с разными диаметрами, которые имеют общую центральную ось.

Для формирования переходов между ступенями используют зенковки или сверла со специальной заточкой под нужным углом. Если дно ступени должно быть плоским, финишный проход выполняют сверлом с углом 180℃ или цековкой.

В процессе работы важно тщательно удалять стружку из углов ступеней, чтобы она не мешала точному замеру глубины. Когда производят детали для гидравлических систем, ступенчатое рассверливание обеспечивает герметичное прилегание клапанов и прокладок.

Поверхности литых отверстий часто имеют твердую корку, остатки формовочного песка или шлаковые включения. Эти абразивные частицы мгновенно тупят режущие кромки сверла и приводят к его перегреву. Кроме того, литые полости редко бывают идеально круглыми и часто имеют смещение оси относительно геометрического центра.

Когда сверло заходит в такое неровное отверстие, нагрузка на его стороны становится неравномерной. Инструмент начинает вибрировать, уходит в сторону или ломается из-за резких скачков сопротивления материала. Штампованные отверстия также обладают искаженной формой и внутренними напряжениями, которые мешают точной центровке сверла.

Для обработки таких заготовок лучше использовать расточные резцы или зенкеры, которые имеют большее количество точек опоры и выше жесткость. Если рассверливание неизбежно, сначала выполняют предварительную расточку входа для создания надежной базы. Эта мера помогает сверлу занять правильное положение и снижает риск поломки оснастки на начальном этапе.

Перемычка или поперечная кромка сверла не режет металл, а лишь выдавливает его в стороны, что создает основное осевое сопротивление. При рассверливании подбирают такой инструмент, у которого перемычка полностью попадает в диаметр предыдущего отверстия. В этом случае она не участвует в контакте с материалом, и давление на шпиндель падает в несколько раз.

Если же перемычка шире первого отверстия, станок будет испытывать лишние нагрузки, а сверло начнет перегреваться. Правильная подточка этой части инструмента позволяет улучшить центровку и облегчить начало процесса резания.

Существуют специальные способы заточки, которые уменьшают ширину перемычки до минимума для более агрессивного врезания. Когда работают с большими диаметрами, это помогает снизить потребление электроэнергии и уменьшить вибрации оборудования. Хорошо заточенное сверло с узкой перемычкой обеспечивает высокую чистоту поверхности и точный размер отверстия. Контроль состояния этой зоны проводят под лупой при каждой переточке кромок.

При рассверливании глубоких каналов жидкость должна проникать в зону резания и одновременно вымывать стружку наружу. Самым эффективным методом считается подача СОЖ под высоким давлением через внутренние каналы самого сверла.

Поток состава бьет прямо в точку контакта кромок с металлом, мгновенно забирая лишнее тепло. Если каналов в инструменте нет, жидкость направляют из внешней трубки вдоль спиральных канавок. При этом инструмент нужно периодически выводить из отверстия, чтобы свежая порция эмульсии заполнила полость и смыла металлическую пыль.

Температура жидкости должна оставаться стабильной, так как горячая СОЖ теряет свои смазочные и охлаждающие свойства. Регулярная фильтрация состава убирает мелкую стружку, которая может поцарапать стенки отверстия при повторном попадании в зону реза. Когда обрабатывают алюминий, используют спиртовые смеси или специальные масла для предотвращения налипания крошки. Для чугуна часто применяют обдув сжатым воздухом, который удаляет мелкую графитовую пыль из канала.

В момент выхода сверла из заготовки сопротивление металла перед кромками резко падает. Оставшаяся тонкая перемычка не выдерживает давления и деформируется, образуя острый заусенец на краю. В этот момент сверло может захватить лишний объем материала и заклинить в образовавшемся разрыве. Резкий рывок крутящего момента приводит к поломке режущих кромок или хвостовика инструмента.

Чтобы избежать аварии, скорость подачи в конце пути снижают до минимальных значений, обеспечивая плавный выход. Использование подкладных деревянных или металлических плит на выходе помогает удержать материал от прогиба и разрыва. Это позволяет получить чистое отверстие без задиров и вырывов металла на тыльной стороне.

При работе на токарном станке следят за тем, чтобы сверло не ударилось в кулачки патрона после прохода детали. Если отверстие имеет большой диаметр, риск закусывания возрастает из-за длинной линии контакта кромок. Контроль процесса на финальном этапе сохраняет дорогостоящую оснастку и гарантирует высокое качество продукции.

Ленточка представляет собой узкую выступающую полоску на цилиндрической части сверла, которая направляет его внутри отверстия. Когда ленточка изнашивается, инструмент теряет стабильность и начинает совершать радиальные колебания. Это приводит к разбивке диаметра, когда фактический размер отверстия становится на 0.2-0.5 мм больше номинального.

Износ также вызывает усиленное трение боковых поверхностей о стенки канала, что ведет к перегреву заготовки и сверла. На поверхности металла могут появиться прижоги и глубокие царапины, которые трудно убрать при финишной доводке.

Если ленточка стерта неравномерно, сверло будет уводить в сторону от центральной оси. Контроль ширины и состояния этой части инструмента проводят микрометром при каждой проверке оснастки. Инструмент с сильным износом ленточки не подлежит восстановлению и должен быть заменен. Качественная ленточка обеспечивает высокую гладкость стенок и точность геометрической формы отверстия.
