Ремонт промышленных двигателей

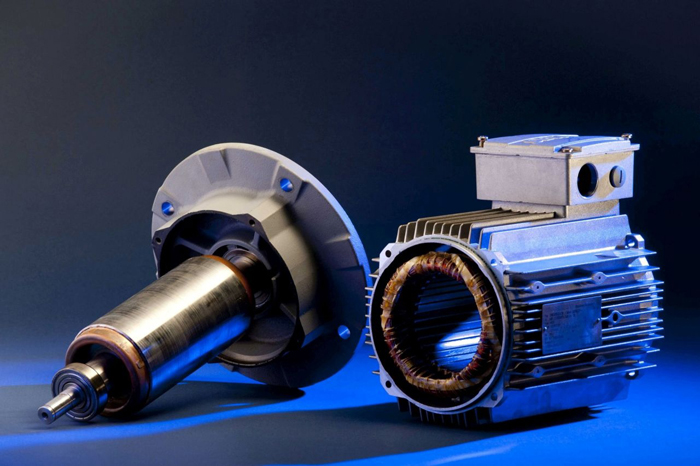

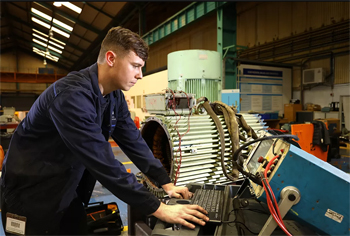

Межвитковое замыкание возникает при разрушении лаковой изоляции между соседними витками одного провода, когда ток начинает течь по кратчайшему пути. Сначала проводят замер сопротивления фаз с помощью миллиомметра, потому что даже разница в 2-3% указывает на серьезную неисправность. Если одна из фаз имеет заниженный показатель, в этом месте будет происходить локальный перегрев металла во время работы.

Также используют прибор для поиска короткозамкнутых витков, который создает переменное магнитное поле и фиксирует отклик обмотки. Когда в цепи есть дефект, индикатор мгновенно сигнализирует об изменении индуктивности, что позволяет точно локализовать проблему без снятия всех кожухов.

Дополнительным признаком поломки служит характерный гул двигателя под нагрузкой и быстрое повышение температуры корпуса в конкретной зоне. Если изоляция выгорает полностью, появляется запах гари и дым, поэтому диагностику нужно проводить при первых подозрениях на сбой. Использование тепловизора помогает увидеть тепловые пятна на поверхности статора, которые четко очерчивают границы поврежденного участка.

Динамическая балансировка необходима для устранения центробежных сил, которые возникают при несовпадении центра тяжести ротора с его геометрической осью вращения. Даже отклонение в несколько граммов на высоких оборотах превращается в мощную вибрацию, которая быстро разрушает подшипниковые щиты и посадочные места.

Ротор устанавливают на специальные опоры балансировочного станка и раскручивают до рабочих частот, которые могут достигать 3000 об/мин и выше. Датчики фиксируют амплитуду и фазу колебаний в двух плоскостях, после чего компьютерная программа вычисляет массу и положение корректирующих грузов. Когда находят тяжелую точку, лишний металл удаляют путем сверления или приваривают калиброванные пластины в нужных местах.

Если не выполнить эту процедуру, срок службы подшипников сократится в 10 раз, потому что они будут испытывать постоянные ударные нагрузки. Вибрация передается на станину станка и режущий инструмент, что неизбежно портит чистоту поверхности обрабатываемых деталей из металла. После завершения балансировки уровень остаточного дисбаланса должен соответствовать классу точности G2.5 или G1.0 по международным стандартам.

Посадочные шейки вала со временем изнашиваются из-за проворачивания внутренней обоймы подшипника, что приводит к появлению люфтов и сильному шуму. Ремонт начинают с механической обработки поврежденного участка на токарном станке для удаления следов выработки и коррозии. Когда поверхность становится ровной, на нее наносят слой нового металла методом электродуговой наплавки или газопламенного напыления.

Требуется контролировать температуру нагрева вала, чтобы не допустить термической поводки и искривления всей детали. После наращивания слоя деталь охлаждают на воздухе и снова устанавливают в центры станка для финишной проточки под номинальный размер.

Для достижения высокой точности посадки используют круглошлифовальное оборудование, которое доводит диаметр до допуска в несколько микрон. Шероховатость поверхности должна соответствовать классу Ra 0.63, потому что только в этом случае подшипник встанет с нужным натягом и не будет люфтить. Если износ незначителен, применяют метод селективной сборки или используют специальные анаэробные фиксаторы для заполнения зазоров.

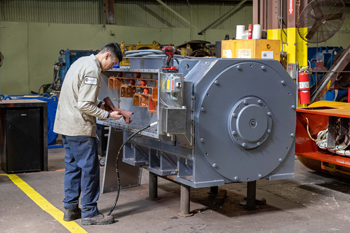

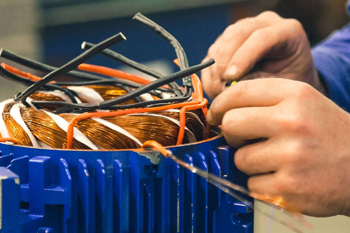

Перемотка статора начинается с удаления старой обмотки путем нагрева в печи или вырубки лобовых частей специальным инструментом. Когда пазы полностью очищают от остатков меди и лака, проводят их механическую чистку и проверку целостности пластин магнитопровода. В каждый паз укладывают новую изоляцию из пленкосинтокартона или микаленты, которая выдерживает напряжение до 10 кВ.

Затем на намоточном станке изготавливают катушки из эмальпровода нужного сечения, строго соблюдая количество витков и схему укладки. Каждую группу проводов аккуратно помещают в пазы, уплотняют и фиксируют клиньями из текстолита или композитного материала.

После укладки всех фаз выполняют соединение концов обмотки методом пайки или сварки в среде аргона для обеспечения надежного контакта. Готовый статор помещают в ванну с бакелитовым или эпоксидным лаком для полной пропитки всех пустот между проводами. Этот процесс вытесняет воздух и создает монолитную конструкцию, которая не боится вибраций и влаги.

Сушку проводят в термошкафу при температуре +130℃ в течение 8 или 12 часов до полного затвердевания связующего состава. Когда статор остывает, проверяют сопротивление изоляции и проводят испытания на пробой повышенным напряжением.

Коллектор — самый нагруженный узел двигателя постоянного тока, так как через него передается энергия на вращающийся якорь. Когда между щетками и медными пластинами возникает сильное искрение, поверхность металла быстро покрывается нагаром и глубокими бороздами. Это приводит к росту переходного сопротивления, перегреву узла и быстрому износу угольных щеток.

Регулярный осмотр позволяет заметить изменение цвета коллектора, который в норме должен иметь ровный коричневый оттенок. Если на поверхности видны подгары или выступающие листы изоляции, узел требует немедленной механической обработки.

Ремонт включает проточку коллектора на токарном станке для восстановления идеальной цилиндричности и удаления следов электроэрозии. После проточки обязательно выполняют продорожку — удаление изоляционного материала между ламелями на глубину 1.5 мм. Острые кромки медных пластин притупляют мелкозернистой шкуркой, чтобы щетки не вибрировали и не крошились при работе. Когда поверхность становится зеркальной, контакт улучшается, а потери на искрение падают до минимума.

Попадание влаги внутрь двигателя вызывает резкое снижение сопротивления изоляции, что часто становится причиной пробоя обмотки на корпус при запуске. Когда вода проникает в микротрещины лака, возникают токи утечки, которые постепенно разрушают диэлектрический слой изнутри. Абразивная металлическая пыль в цехах металлообработки еще опаснее, так как она скапливается на лобовых частях обмоток и образует токопроводящие мостики.

Если вовремя не проводить чистку, между фазами возникнет дуговой разряд, который мгновенно превратит медь в расплавленный металл. Для защиты от внешних воздействий используют двигатели с классом защиты IP54 или IP55, которые имеют герметичные уплотнения вала и клеммной коробки.

Во время ремонта обмотки обязательно промывают специальными составами и подвергают вакуумной сушке для полного удаления влаги из глубины пазов. Когда изоляция становится сухой, ее покрывают дополнительным слоем влагостойкого лака методом окунания или распыления. В помещениях с высокой влажностью рекомендуется устанавливать антиконденсатные нагреватели внутри корпуса двигателя для поддержания температуры выше точки росы.

Встроенные термодатчики, такие как термисторы PTC или платиновые датчики PT100, обеспечивают непрерывный мониторинг состояния двигателя в режиме реального времени. Когда нагрузка на валу возрастает сверх нормы, ток в обмотках вызывает их быстрый нагрев, который не всегда успевает зафиксировать обычное тепловое реле.

Датчики монтируют непосредственно в лобовые части обмоток еще на этапе изготовления или при проведении капитального ремонта. Сигнал от них поступает на блок защиты или частотный преобразователь, который мгновенно отключает питание при достижении критической отметки +150℃. Это предотвращает тепловое разрушение лаковой изоляции и исключает риск возникновения пожара в цехе.

Использование температурного контроля позволяет эксплуатировать двигатель на пределе возможностей без риска внезапного выхода из строя. Когда автоматика видит плавный рост температуры, она может снизить скорость вращения или подать сигнал оператору о необходимости проверки системы охлаждения. Это особенно важно для мощных приводов, которые работают в закрытых боксах или при высоких температурах окружающей среды. При ремонте важно проверять целостность цепей датчиков и надежность их крепления к обмотке с помощью теплопроводной пасты.

Выбор качественных подшипников начинается с проверки их соответствия заданному классу точности и радиальному зазору C3, который необходим для компенсации теплового расширения. Сначала проводят визуальный осмотр на отсутствие забоин, ржавчины и следов вскрытия защитных шайб.

Когда деталь вращают вручную, движение должно быть абсолютно плавным без заеданий, щелчков и посторонних звуков. Даже минимальный шелест указывает на наличие соринок в беговых дорожках или дефекты сепаратора, которые быстро приведут к поломке. Для ответственных узлов замеряют геометрические параметры внутренней и наружной обойм с помощью прецизионных нутромеров.

Использование подшипников от проверенных брендов исключает риск использования мягкого металла, который стирается через 500 часов работы. При монтаже подшипник нагревают до +90℃ в индукционном нагревателе для легкой посадки на вал без применения молотка и грубой силы. Это сохраняет целостность полированных поверхностей и предотвращает появление микротрещин на телах качения. Смазку закладывают в объеме не более 50% от свободного пространства, чтобы избыток материала не вызывал перегрев узла при высоких оборотах.

Поломки в клеммной коробке часто начинаются с ослабления винтовых соединений из-за постоянной вибрации оборудования. Когда контакт ухудшается, сопротивление в месте стыка растет, что вызывает сильный нагрев и обугливание изоляционных колодок. В худшем случае это приводит к отгоранию наконечника кабеля или межфазному короткому замыканию прямо внутри БРНО.

Если корпус коробки негерметичен, внутрь попадает металлическая стружка или пары масла, которые создают токопроводящие мостики между шпильками. Проверка состояния контактов должна входить в обязательный регламент ежемесячного обслуживания каждого электродвигателя.

Во время ремонта заменяют треснувшие керамические или текстолитовые пластины и устанавливают новые латунные перемычки. Кабельные вводы снабжают резиновыми уплотнениями (сальниками), которые жестко фиксируют провод и исключают его перетирание о края корпуса. Использование пружинных шайб (гроверов) под гайками предотвращает их самопроизвольное откручивание при работе на станках. Когда монтаж завершают, все соединения покрывают защитным лаком для предотвращения окисления меди в условиях агрессивной среды.

Ремонт серводвигателей требует исключительной точности, так как эти агрегаты работают в составе систем позиционирования с точностью до 0.001 мм. Главная особенность — наличие энкодера или резольвера, который жестко связан с валом ротора и передает данные о его положении в ЧПУ.

При разборке важно не повредить хрупкий стеклянный диск датчика и не сбить его угловую настройку относительно полюсов магнитов. Если положение энкодера будет нарушено, станок не сможет правильно интерпретировать команды, что приведет к рывкам или аварийному отключению привода. Настройку («выставление нуля») проводят с помощью осциллографа и специального софта после каждого вмешательства в механику.

Роторы таких двигателей часто имеют мощные неодимовые магниты, которые требуют осторожности при извлечении из статора из-за огромной силы притяжения. При замене подшипников используют только высокопрецизионные детали с минимальным уровнем шума и вибрации. Любой люфт в подшипниковом узле серводвигателя недопустим, так как вызывает ошибку позиционирования и портит чистоту обработки металла. Обмотки таких моторов наматывают более плотно и заливают специальными теплопроводными компаундами для быстрого отвода тепла.

Испытания на холостом ходу позволяют проверить качество сборки и отсутствие механических дефектов до подключения двигателя к реальной производственной линии. Когда мотор запускают без нагрузки, специалисты замеряют ток в каждой фазе и сравнивают его с паспортными данными холостого хода. Если ток превышает норму или наблюдается значительный перекос между фазами, причину ищут в неправильной схеме соединения обмоток или межвитковом замыкании.

В течение 30-60 минут работы контролируют температуру подшипников, которая не должна расти слишком быстро. Ровный гул без щелчков и скрежета подтверждает правильность установки ротора и отсутствие касаний вентилятора о кожух.

Во время обкатки замеряют уровень вибрации на подшипниковых щитах в вертикальном и горизонтальном направлениях. Если показатели выходят за рамки 1.5-2.2 мм/с, проводят дополнительную балансировку или проверяют соосность валов. Проверка сопротивления изоляции «на горячую» сразу после остановки показывает надежность диэлектрика при рабочих температурах. Когда все параметры соответствуют норме, риск внезапного отказа под нагрузкой снижается до минимума.

Восстановление пазовой изоляции требуется при частичном разрушении диэлектрического слоя из-за вибраций или термического старения материалов. Когда при дефектовке обнаруживают пробой на корпус, старую изоляцию аккуратно извлекают из паза, стараясь не повредить листы электротехнической стали. Поверхность металла очищают от нагара и заусенцев, которые могут прорезать новый защитный слой при укладке.

В качестве новых изоляционных гильз используют современные композиты на основе арамидных волокон, которые обладают высокой механической прочностью и выдерживают нагрев до +180℃. Гильзы нарезают с небольшим выпуском из паза — для надежной защиты проводов в местах выхода из магнитопровода.

Для фиксации новой изоляции и заполнения пустот используют метод вакуум-нагнетательной пропитки, когда лак проникает в самые мелкие поры под давлением. Это исключает движение проводов внутри паза под действием магнитных сил и предотвращает их перетирание. Если сталь магнитопровода была повреждена дугой, проводят ее локальную зачистку и покрытие изоляционным лаком, чтобы снизить потери на вихревые токи.

Использование провода с усиленной двойной изоляцией (тип ПЭТ-155 или ПЭТ-200) значительно повышает надежность двигателя при работе в тяжелых промышленных условиях. Первый слой лака обеспечивает высокую адгезию к меди и гибкость, а второй защищает от механических повреждений при намотке и воздействии агрессивных сред.

Такой провод выдерживает кратковременные скачки напряжения до 2000 В, что критично при использовании современных частотных преобразователей. Повышенная стойкость к истиранию позволяет плотнее укладывать витки в пазы, что увеличивает мощность двигателя без изменения его габаритов. Медь высокой очистки снижает активное сопротивление обмотки, за счет чего КПД агрегата возрастает на 1-2%.

Двойная изоляция лучше сопротивляется воздействию масел, влаги и химических паров, которые часто присутствуют в воздухе цехов металлообработки. Срок службы такой обмотки в 1.5 раза дольше по сравнению со стандартными вариантами, так как лак медленнее теряет эластичность при циклическом нагреве. Когда проводят капитальный ремонт, выбор в пользу качественного провода окупается за счет сокращения частоты последующих перемоток. Материал сохраняет свои диэлектрические свойства даже при постоянной температуре +155℃, что позволяет двигателю уверенно работать с перегрузкой.
