Резка супердрелями

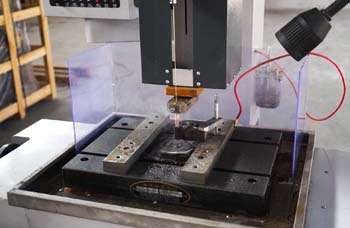

Метод базируется на явлении направленного разрушения материала под действием искровых импульсов большой мощности. Между тонким электродом и поверхностью заготовки создают критическую разность потенциалов, которая вызывает пробой слоя диэлектрика. Тысячи микроскопических искр в секунду мгновенно нагревают металл до температуры кипения +12000℃.

Вещество в точке контакта переходит в состояние газа или расплава за доли секунды. Поток жидкости под давлением вымывает частицы разрушенного сплава из рабочего зазора. Так образуется канал, форма которого в точности повторяет контур инструмента. Процесс протекает плавно, потому что система управления постоянно корректирует дистанцию между проволокой и деталью для стабильности тока.

В процессе важно мгновенное охлаждение зоны контакта, которое предотвращает распространение тепла вглубь материала. Тонкая проволока из твердого сплава сохраняет свою форму, так как её износ минимизируют режимы импульсной подачи. Электроэрозия позволяет разделять связи в кристаллической решетке металла без механического давления. Кромки заготовки не испытывают нагрузок, поэтому риск появления трещин полностью исключают.

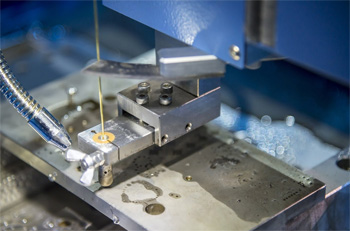

Главное отличие в диаметре используемого электрода и специализации на создании глубоких отверстий малого сечения. Обычное оборудование применяет массивные инструменты размером от 3 до 6 мм, тогда как супердрель работает с проволокой от 0.1 мм. Это позволяет прошивать каналы в твердых сплавах, которые невозможно получить традиционными методами.

Инструмент в супердрели имеет меньший вылет, что повышает жесткость системы и сводит к минимуму вибрации при вращении. Компактные габариты портативных установок обеспечивают доступ к деталям сложной формы непосредственно на сборочных участках. Установка ЧПУ контролирует процесс с точностью до микрона, что гарантирует соблюдение допусков в прецизионных изделиях.

Также имеет значение соотношение глубины и диаметра отверстия, которое у супердрели достигает показателя 20 к 1. Стандартные станки не могут обеспечить эффективную промывку зоны реза в таких узких пазах. Супердрель подает диэлектрик под высоким давлением непосредственно через внутренний канал или вдоль инструмента для моментального удаления шлама. Скорость прошивки металла здесь выше, потому что энергия разряда концентрируется на минимальной площади контакта.

Рабочая среда должна обладать высокой диэлектрической прочностью и низкой вязкостью для стабильного формирования искрового разряда. Жидкость создает необходимую изоляцию между проволокой и металлом, чтобы ток не протекал через весь объем зазора. Чаще всего применяют дистиллированную воду или специализированные масла, которые очищают от механических примесей через систему фильтров.

Чистота среды имеет решающее значение, так как посторонние частицы вызывают короткое замыкание и портят поверхность заготовки. Диэлектрик также выполняет роль охладителя, который отводит тепло от электрода и предотвращает его деформацию. Температуру жидкости поддерживают в пределах +40℃ для сохранения её физико-химических свойств.

Жидкость также принудительно вымывает продукты эрозии из узкого и глубокого канала реза. Поток должен иметь достаточную скорость и напор, чтобы гранулы расплавленного металла не оседали на стенках отверстия. Если диэлектрик загрязняется, точность обработки падает, а шероховатость кромок возрастает. Регулярная деионизация воды исключает возникновение паразитных токов, которые вызывают коррозию на торцах стальных деталей.

Электроэрозионная технология позволяет аккуратно удалять обломки метчиков, сверл или болтов из дорогих заготовок без повреждения основной резьбы. Поскольку процесс не зависит от твердости материала, супердрель легко выжигает сердцевину инструмента из закаленной быстрорежущей стали.

Проволока-электрод прошивает центр застрявшего фрагмента, разрушая его структуру изнутри при помощи мощных разрядов. Остатки металла теряют жесткость и легко извлекаются ручным инструментом или вымываются потоком жидкости. Этот метод экономит огромные средства, потому что спасает сложные корпусные детали от окончательного брака. Система ЧПУ обеспечивает точность позиционирования луча точно по оси сломанного элемента.

Отсутствие механического контакта исключает риск расширения отверстия или срыва резьбовых витков в теле основной заготовки. Мастер настраивает режим так, чтобы дуга воздействовала только на обломок, не касаясь стенок канала. Процесс реставрации занимает минимум времени и не требует нагрева всего изделия, что сохраняет исходную закалку металла.

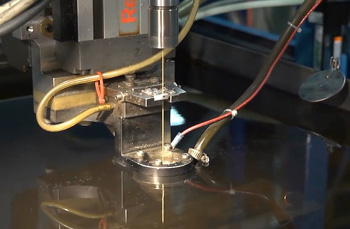

Рабочая часть инструмента должна обладать исключительной термической стойкостью и высокой электропроводностью для передачи мощных импульсов. Карбид вольфрама сохраняет механические свойства при нагреве до экстремальных температур, которые возникают в зоне искрового разряда. Он имеет очень высокую плотность, что предотвращает быстрое выгорание и истончение проволоки во время работы.

Молибден выбирают за его тугоплавкость и способность выдерживать значительные нагрузки на растяжение внутри станка. Твердые сплавы позволяют изготавливать электроды диаметром 0.1 мм, которые не деформируются под действием гидравлических потоков диэлектрика. Долговечность оснастки напрямую влияет на себестоимость услуг по точной резке металла.

Применение таких металлов обеспечивает стабильность искрового зазора, что гарантирует точность геометрических размеров отверстий в пределах нескольких микрон. Инструментальная проволока эффективно сопротивляется эрозии, поэтому замена оснастки требуется гораздо реже по сравнению с медными аналогами. Гладкая поверхность электрода исключает появление неровностей на стенках обрабатываемого канала.

Такой точный результат достигается за счет жесткой конструкции станины и применения цифровых систем контроля перемещений. Массивное основание гасит любые внешние вибрации, которые могли бы сбить настройку инструмента в процессе горения дуги.

Приводы станка ЧПУ имеют высокое разрешение, что позволяет перемещать режущую головку с шагом в тысячные доли миллиметра. Электроника постоянно отслеживает параметры электрического разряда и мгновенно корректирует положение электрода для поддержания стабильного искрового зазора. Отсутствие механического давления на деталь исключает её упругую деформацию, поэтому итоговые размеры точно совпадают с чертежом.

Умные системы оборудования учитывают тепловое расширение металла и вносит поправки в координаты реза в режиме реального времени. Система ЧПУ фильтрует помехи от разрядов, обеспечивая чистоту данных для управления сервоприводами. Использование коротких импульсов тока на финальных стадиях обработки позволяет плавно снимать слои металла толщиной в несколько нанометров. Точность также зависит от качества направляющих фильер, которые фиксируют положение проволоки в пространстве.

Электроэрозионный метод применим к неметаллическим материалам при условии обеспечения их поверхностной электропроводности. Для обработки керамики и стекла используют специальные вспомогательные электроды или создают на заготовке тонкую проводящую пленку. Супердрель позволяет прошивать в таких хрупких средах микроскопические отверстия без риска их растрескивания и появления сколов.

Искровой разряд разрушает структуру материала локально, не создавая ударных и вибрационных нагрузок на соседние участки. Диэлектрическая жидкость моментально охлаждает зону контакта, предотвращая термический шок и разрушение кристаллической решетки. Технология открывает новые возможности в производстве полупроводников и оптических приборов.

Точность выполнения отверстий в стекле на супердрели достигает нескольких микрон, что недоступно для механического сверления алмазным инструментом. Метод позволяет изготавливать детали со сложной внутренней геометрией из ситаллов и других специфических составов. Отсутствие прямого контакта проволоки и заготовки гарантирует чистоту процесса и исключает попадание в материал абразивных частиц.

Цифровая система станка регулирует темп подачи инструмента в рабочую зону для обеспечения постоянного обновления режущей кромки. Проволока постепенно изнашивается под действием разрядов, поэтому стабильность её диаметра поддерживают за счет непрерывного движения между катушками.

Электроника ЧПУ задает скорость перемотки в зависимости от интенсивности тока и твердости обрабатываемого сплава. Высокая скорость подачи предотвращает обрыв нити в местах сильного нагрева и улучшает вынос продуктов эрозии из канала. Если заготовка имеет большую высоту, программа увеличивает расход проволоки для компенсации её осевого истончения. Такой подход гарантирует получение ровного торца без конусности и волнистости.

Датчики натяжения передают информацию в контроллер ЧПУ несколько тысяч раз в секунду для мгновенной реакции на любые изменения. Система автоматически замедляет или ускоряет барабан, чтобы исключить рывки и провисания инструмента при резких поворотах каретки. Точный расчет длины использованной проволоки позволяет предприятию планировать затраты на расходные материалы для каждого заказа. А функция реверса на некоторых моделях станков дает возможность использовать один отрезок молибденовой нити многократно, что снижает себестоимость продукции.

Создание систем охлаждения и отвода газов в пресс-формах требует прокладывания узких путей со сложной траекторией внутри массивных стальных блоков. Супердрель позволяет прошивать отверстия диаметром менее 0.5 мм на значительную глубину, обеспечивая идеальную проходимость каналов.

Программное управление ЧПУ направляет электрод по заданным координатам, выполняя работу плавно и без риска увода оси в сторону. Точность сопряжения входных и выходных отверстий гарантирует герметичность системы и правильное распределение температур в готовой форме. Метод исключает появление заусенцев и стружки внутри микроканалов, которые могли бы засорить форсунки при литье пластмасс. Поверхность стенок канала получается гладкой и не создает сопротивления потоку жидкостей.

Технология позволяет вырезать пазы с переменным сечением для оптимизации аэродинамики литьевого процесса. Использование проволоки из вольфрама обеспечивает стабильность размеров канала на протяжении всей его длины. Отсутствие механического давления инструмента на металл позволяет работать с уже закаленными деталями пресс-форм. Это избавляет производство от стадии последующей доводки и исправлений после термической обработки в печи.

Искровой разряд воздействует на металл чрезвычайно локально и кратковременно, поэтому основная масса заготовки не успевает прогреться до критических температур. Зона термического влияния при таком способе раскроя ограничивается глубиной в несколько микрон, что в 10 раз меньше по сравнению с плазменной или лазерной резкой.

Высокая частота импульсов в сочетании с интенсивным охлаждением диэлектриком предотвращает структурные изменения в кристаллической решетке сплава. Это гарантирует сохранение исходной вязкости и твердости металла вплотную к линии разреза. Детали после супердрели не требуют отжига для снятия внутренних напряжений и могут сразу использоваться в высоконагруженных узлах. Кромки заготовок сохраняют пластичность, что важно для последующих операций по сборке и сварке.

Отсутствие фазовых превращений в металле исключает появление микротрещин, которые часто становятся очагами разрушения при эксплуатации механизмов. Метод признают самым щадящим способом обработки для жаропрочных и авиационных сплавов, чувствительных к перегреву. Итоговое изделие обладает высокой усталостной прочностью и надежностью в экстремальных условиях.

Высокая точность и деликатность процесса позволяют обрабатывать драгоценные металлы без потери веса и повреждения структуры камней. Супердрель легко прорезает ажурные узоры в золоте, платине и серебре, обеспечивая ювелирную четкость тончайших линий и микроскопических отверстий. Искровой инструмент не оказывает механического давления, поэтому даже самые тонкие филигранные элементы сохраняют свою форму.

Технология дает возможность вырезать посадочные места под камни со сложной геометрией с погрешностью в несколько микрон. Программное управление ЧПУ позволяет тиражировать авторские изделия с абсолютной идентичностью каждого экземпляра в партии.

Метод электроэрозии также используют для сверления натуральных камней и жемчуга при условии применения токопроводящих составов в зоне реза. Супердрель позволяет наносить на поверхность украшений уникальные текстуры и микрогравировки, которые невозможно выполнить вручную. Чистота кромки после обработки избавляет мастера от долгой полировки в труднодоступных местах орнамента.
