Шабрение

Шлифование создает очень ровную поверхность, но такая структура часто провоцирует эффект молекулярного прилипания двух плотно прижатых деталей. Когда поверхности соприкасаются без микроскопических зазоров, масляная пленка выдавливается из зоны контакта под весом тяжелого суппорта или стола.

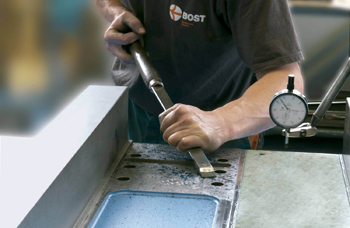

Шабрение формирует на металле уникальный микрорельеф, который состоит из множества мелких углублений и опорных пятен. В этих ямках постоянно находится запас смазки, поэтому в паре трения всегда сохраняется режим жидкостного скольжения. Благодаря такому эффекту направляющие служат в 2-3 раза дольше, а вероятность появления глубоких задиров падает до минимума.

Другое преимущество ручной обработки — возможность исправления геометрических искажений станины без ее демонтажа и установки на крупный шлифовальный станок. Работа шабером позволяет точечно снимать металл именно в тех местах, где приборы зафиксировали отклонения от плоскостности. Процесс исключает возникновение термических напряжений, которые часто появляются при абразивной обработке из-за сильного нагрева зоны резания. Шабреная поверхность обладает высокой несущей способностью, так как нагрузка распределяется по вершинам выступов равномерно.

Для оценки качества поверхности используют специальную проверочную рамку размером 25×25 мм, которую накладывают на разные участки обработанной заготовки. Количество окрашенных пятен контакта внутри этого квадрата определяет класс точности шабрения и пригодность детали к эксплуатации.

Для чернового этапа достаточно 4–6 пятен, а для чистовых работ по направляющим их число должно достигать 15–20 штук. Самая высокая точность требуется для измерительных плит и калибров, где на один дюйм приходится более 25 пятен. Когда пятна распределяются густо и равномерно по всей площади, поверхность считают идеально подготовленной для работы под нагрузкой.

Слишком крупные и редкие пятна указывают на наличие глубоких впадин, которые могут стать причиной перекоса узла при перемещении. Мастер стремится к тому, чтобы все точки контакта имели примерно одинаковый размер и форму, потому что это гарантирует стабильность масляного клина. Если на одном краю плотность пятен выше, чем на другом, деталь имеет уклон и требует дополнительного соскабливания металла.

Специальные красящие составы помогают визуализировать неровности металла, которые невозможно обнаружить с помощью обычных измерительных инструментов. Тонкий слой краски наносят на эталонную поверочную плиту или линейку, после чего ее прижимают к обрабатываемой детали и слегка перемещают.

Пигмент переходит только на те участки заготовки, которые выступают над основной плоскостью и имеют реальный контакт с эталоном. Эти окрашенные зоны служат ориентиром для работы шабером, так как именно их нужно соскоблить для выравнивания поверхности. Без использования краски процесс превращается в хаотичное удаление металла и не дает гарантии достижения плоскостности.

Слой краски должен быть предельно тонким, чтобы не давать ложных пятен в местах глубоких впадин из-за вязкости состава. Обычно используют смесь сажи с машинным маслом или готовую берлинскую лазурь в тюбиках, которая имеет яркий синий цвет и отличную укрывистость. Когда шабрение подходит к финалу, количество краски на плите уменьшают до минимума для выявления самых мелких бугорков. Использование контрастных цветов позволяет мастеру четко видеть границу между обработанным и сырым металлом под любым углом освещения.

Рабочую часть инструмента производят из инструментальных сталей марок У10–У12 или оснащают пластинами из твердого сплава типа ВК6 или ВК8. Стальные шаберы хорошо поддаются заточке и позволяют получить очень острую кромку, но быстро тупятся при работе по чугуну с твердой коркой.

Твердосплавные напайки обладают колоссальной износостойкостью и могут работать часами без правки лезвия на оселке. Это особенно важно при обработке больших площадей станин, где остановки на заточку сильно замедляют производственный процесс. Выбор материала зависит от твердости заготовки и требуемой глубины съема металла на каждом проходе.

Пластины крепят к стальной державке методом пайки или с помощью механических зажимов для быстрой смены затупившегося элемента. Режущая кромка должна иметь идеальную чистоту поверхности, поэтому ее доводят на алмазных кругах до зеркального блеска. Если на лезвии присутствуют микроскопические зазубрины, на обрабатываемом металле появятся глубокие царапины, которые нарушат точность. Современные композитные материалы для шаберов позволяют работать с закаленными направляющими, твердость которых превышает 50 HRC.

Для обеспечения эффективного срезания стружки угол наклона инструмента к обрабатываемой плоскости обычно выбирают в диапазоне 20–30 градусов. Если держать шабер слишком круто, он начнет врезаться в металл глубоко и может вызвать появление вибраций или задиров. При слишком пологом положении лезвие будет просто скользить по поверхности без удаления материала, что приведет к перегреву кромки и потере остроты.

Слесарь регулирует угол в зависимости от твердости материала и этапа работ: на черновом шабрении наклон делают чуть больше для увеличения съема. На финишной стадии угол уменьшают для получения максимально тонкой и чистой стружки.

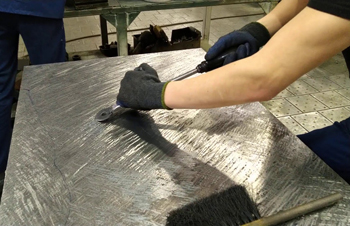

Давление на инструмент распределяют равномерно обеими руками, чтобы исключить перекос лезвия и образование глубоких канавок. Мастер совершает короткие и быстрые движения, направление которых меняют на 90 градусов при каждом новом цикле обработки. Такая перекрестная сетка штрихов гарантирует отсутствие направленных борозд и создает нужный микрорельеф для удержания масла. Положение корпуса тела также влияет на точность, так как работа требует значительных физических усилий в течение долгого времени.

Шабрение вкладышей подшипников скольжения выполняют для обеспечения идеального прилегания шейки вала к опорной поверхности по всей площади контакта. В массивных редукторах и двигателях даже малейшая несоосность вызывает локальный перегрев и быстрое расплавление баббитового или бронзового слоя.

В процессе подгонки вал покрывают тонким слоем краски и укладывают в подшипник, после чего проворачивают его на несколько оборотов. Пятна на вкладыше показывают зоны избыточного давления, которые слесарь аккуратно снимает узким шабером до достижения нужной плотности точек. Когда площадь контакта достигает 75–85%, нагрузка распределяется равномерно, а риск заклинивания узла исчезает.

Такая обработка создает на поверхности мягкого сплава микроскопические каналы для циркуляции смазочного масла под давлением. Если поверхность будет абсолютно гладкой после расточки, масляный клин может не сформироваться при запуске машины из неподвижного состояния. Шабрение позволяет учесть реальные деформации корпуса и вала, которые возникают после сборки и затяжки всех болтовых соединений. Это обеспечивает плавную работу агрегата на любых оборотах и значительно снижает уровень шума и вибрации.

Заточку инструмента выполняют на заточных станках с использованием мелкозернистых абразивных кругов для формирования правильного радиуса и угла заострения. Для стальных шаберов применяют круги из белого электрокорунда, а твердосплавные пластины затачивают на алмазных дисках с обильным охлаждением.

Режущую кромку делают слегка выпуклой по радиусу 30–60 мм, чтобы углы лезвия не врезались в металл и не оставляли глубоких борозд. Температуру нагрева при заточке строго контролируют, потому что пережог металла ведет к мгновенной потере твердости и крошению кромки. После станочной обработки на лезвии всегда остаются микроскопические заусенцы, которые нужно обязательно удалить.

Финишную доводку проводят вручную на чугунной плите или оселке с использованием алмазной пасты зернистостью от 3 до 7 мкм. Инструмент перемещают по плите восьмеркообразными движениями, плотно прижимая фаску к абразивному слою до появления зеркального блеска. Качество заточки проверяют путем пробного соскабливания металла на ненужном образце: лезвие должно идти плавно и снимать ровную ленточную стружку.

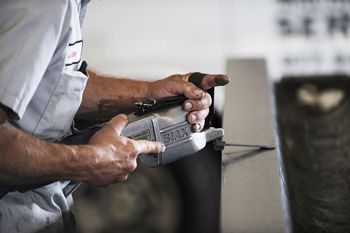

Электрический шабер значительно повышает производительность труда при выполнении черновых и получистых операций на больших плоских поверхностях. Механический привод сообщает лезвию возвратно-поступательные движения с частотой до 3000 ходов в минуту, что в десятки раз быстрее ручного труда.

Слесарю остается только направлять инструмент по пятнам краски и регулировать силу прижима для контроля глубины съема металла. Это снимает огромную физическую нагрузку с рук и спины мастера, позволяя обрабатывать длинные станины за одну рабочую смену. Современные модели имеют плавную регулировку длины хода и частоты ударов для подстройки под разные типы металлов.

Но для финишной доводки и получения более 20 пятен на дюйм электроинструмент часто оказывается слишком грубым и непредсказуемым. Высокая скорость движения не позволяет тонко чувствовать сопротивление материала, поэтому риск соскоблить лишнее в ответственных местах возрастает. Электрические устройства также не подходят для обработки мелких отверстий или сложных вогнутых профилей из-за своих габаритов. Обычно мастера комбинируют методы: основную массу металла снимают машиной, а окончательную точность наводят ручным шабером.

В процессе работы станок нагревается неравномерно, что приводит к микроскопическим искривлениям станины и потере точности изготовления деталей. Шабреные направляющие обладают способностью сохранять стабильность масляной пленки даже при небольших изменениях геометрии из-за теплового расширения.

Микрорельеф поверхности компенсирует локальные расширения металла, не допуская заклинивания подвижных узлов или появления задиров. При проектировании высокоточных машин специалисты закладывают определенную плотность пятен контакта, которая минимизирует влияние нагрева на трение. Это позволяет оборудованию выходить на рабочие параметры быстрее и дольше сохранять размеры обрабатываемых деталей.

Шабрение также используют для подгонки сопрягаемых деталей из разных материалов, которые имеют неодинаковые коэффициенты теплового расширения. Ручная доводка позволяет создать такие зазоры и профили контакта, которые при рабочей температуре +40-60℃ становятся идеально ровными. Этот процесс требует предварительных расчетов и огромного опыта слесаря, так как работу проводят в холодном состоянии. Если обработать поверхность только шлифованием, при нагреве в узле могут возникнуть паразитные напряжения, которые вызовут вибрацию.

Серый чугун содержит включения графита, которые делают его хрупким и позволяют металлу легко скалываться под воздействием острого лезвия. Когда шабер врезается в поверхность, он не тянет длинную стружку, а отделяет мелкие чешуйки и порошок, что характерно для материалов с низким пределом пластичности.

Графит выступает в роли естественной сухой смазки, которая облегчает движение инструмента и предотвращает его заклинивание. Это свойство делает чугун идеальным материалом для ручной доводки, так как процесс идет предсказуемо и без образования заусенцев. Каждая отделенная чешуйка оставляет после себя чистый срез, который не требует дополнительной полировки.

Наличие графитовых пор также способствует лучшему удержанию краски при проверке на пятна, что делает контроль более четким и контрастным. Если шабрить вязкую сталь, стружка будет стремиться налипать на режущую кромку, что потребует постоянной очистки инструмента и применения СОЖ. У чугуна такая проблема практически отсутствует, поэтому производительность труда при работе всегда выше.

Для обработки внутренних радиусов и отверстий используют трехгранные или двухгранные шаберы с изогнутой режущей частью, которые называют «ложечками». Их форма позволяет инструменту плотно прилегать к вогнутому профилю без риска повреждения соседних участков металла.

Мастер совершает вращательные движения кистью, постепенно снимая выступающие пятна краски по всей окружности цилиндра. Этот процесс требует особой координации, чтобы не нарушить соосность отверстия и не превратить его в эллипс. Контроль точности проводят с помощью эталонных валов или специальных пробок, которые также покрывают тонким слоем красящего пигмента.

Если диаметр отверстия велик, используют специальные приспособления для фиксации инструмента, которые помогают выдерживать нужный угол атаки. При шабрении вогнутых направляющих типа «ласточкин хвост» применяют узкие шаберы с закругленным концом для тщательной проработки острых углов. Работа внутри закрытых полостей затруднена плохой видимостью, поэтому часто используют зеркала и дополнительные источники направленного света.

Декоративное шабрение («мороз») выполняют на финальной стадии обработки для придания деталям эстетичного внешнего вида и маскировки мелких визуальных дефектов. При этом мастер наносит на металл регулярный рисунок в виде чешуек, ромбов или кругов, которые красиво переливаются под разными углами света.

В отличие от технической операции здесь глубина съема металла минимальна и не преследует цель исправления геометрической формы изделия. Основная задача заключается в создании однородной текстуры на всей видимой поверхности узла или станины. Такой декор часто встречается на старых станках и приборах высокого класса точности как знак качества ручной сборки.

Техническое шабрение всегда направлено на достижение конкретных параметров плоскостности и создания масляных карманов для снижения трения. Рисунок штрихов в этом случае может быть хаотичным, так как приоритетом выступает плотность и равномерность пятен контакта.

Декоративный «мороз» наносят легкими короткими ударами или вращением специального инструмента с алмазной насадкой. Если техническое шабрение проводят по результатам проверки на краску, декоративное делают по заранее намеченной сетке. Несмотря на внешнюю схожесть, эти процессы имеют разные цели и требуют разного уровня квалификации персонала.

Электрический шабер отличается от ручного прежде всего способом передачи энергии на лезвие. Ручной инструмент работает за счет силы мышц мастера, что позволяет тонко чувствовать сопротивление металла и регулировать глубину съема в реальном времени. Электрический шабер использует электродвигатель, который создает возвратно-поступательные движения лезвия с высокой частотой (до 3000 ходов в минуту).

При работе ручным шабером мастер самостоятельно выбирает угол атаки, силу нажатия и траекторию движения. Это дает максимальный контроль, но требует значительных физических усилий и высокой концентрации внимания. Электрический инструмент значительно снижает усталость, позволяет быстрее обрабатывать большие площади и поддерживать стабильную частоту и амплитуду ударов.

Однако электрический шабер менее чувствителен к нюансам материала и хуже подходит для финальной доводки, где требуется ювелирная точность. Ручной инструмент остается незаменимым для работы в труднодоступных местах, при обработке мелких деталей или сложных криволинейных поверхностей. На практике мастера часто комбинируют оба метода: электрическим шабером снимают основной слой металла, а ручным доводят поверхность до требуемого количества пятен контакта.
