Штамповка на горизонтально-ковочных машинах

Основное отличие заключается в направлении рабочего усилия и конструкции штампа. На ГКМ главный ползун движется горизонтально и наносит удар по торцу заготовки. В обычных молотах баба падает вертикально сверху вниз на всю площадь детали. ГКМ использует разъемные матрицы, которые плотно зажимают пруток перед ударом пуансона. Это позволяет получать поковки без облоя и лишних припусков на обработку.

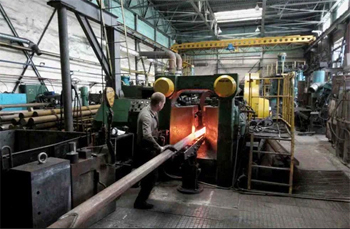

Конструкция машин обеспечивает более высокую точность геометрических параметров. Мастера настраивают оборудование для работы с длинными прутками без их предварительной резки на куски. В вертикальных прессах заготовку нужно полностью укладывать в полость матрицы. ГКМ дает возможность обрабатывать только нужный участок на конце удлиненного вала.

Горизонтальные машины работают тише и создают меньше вибраций в фундаменте цеха. Ударная нагрузка поглощается массивной станиной и не передается на соседние станки. Скорость работы современных линий достигает 50–100 ходов в минуту.

Машины этого типа подходят для изготовления ступенчатых валов и осей. Технология позволяет быстро увеличивать диаметр торцевой части длинного прутка методом высадки. Из стали разных марок мастера получают болты, заклепки и клапаны двигателей. ГКМ обеспечивает идеальное направление волокон металла вдоль контура будущего изделия. Это повышает прочность деталей на разрыв и изгиб при эксплуатации.

На ГКМ часто штампуют полые детали типа колец, фланцев и стаканов. Процесс включает операции прошивки и раздачи металла пуансоном внутри зажатой матрицы. Заводы выпускают таким способом заготовки для шестерен и соединительных муфт трубопроводов. Точность штамповки исключает долгую токарную обработку внутренних поверхностей. Метод позволяет экономить до 20–30% дорогостоящего проката на каждой единице продукции.

Для строительной отрасли на ГКМ изготавливают анкерные болты и элементы арматуры. Оборудование легко справляется с формированием сложных головок на концах стальных стержней. Универсальность оснастки позволяет быстро переходить на выпуск новых типоразмеров.

Отсутствие заусенцев обеспечивает применение закрытых штампов с разъемными матрицами. Перед ударом пуансона две половины матрицы смыкаются и образуют герметичную полость. Металл заготовки заполняет это пространство под высоким давлением главного ползуна. При этом лишний материал не выходит в разъем штампа из-за точной настройки механизмов, что избавляет рабочих от необходимости обрезать облой на отдельных станках.

Технологи рассчитывают объем исходной заготовки с точностью до 1–2%. Малейший избыток металла может вызвать перегрузку машины и поломку инструмента. Калиброванный прокат с постоянным диаметром по всей длине прутка гарантирует стабильное заполнение формы без образования дефектов поверхности. Чистовая поверхность поковок часто соответствует 5–6 классу чистоты.

Специальные выталкиватели помогают быстро извлечь готовую деталь из сомкнутых матриц. Это исключает повреждение геометрии изделия при контакте с рабочими кромками. Отсутствие облоя снижает расход металла и сокращает цикл производства.

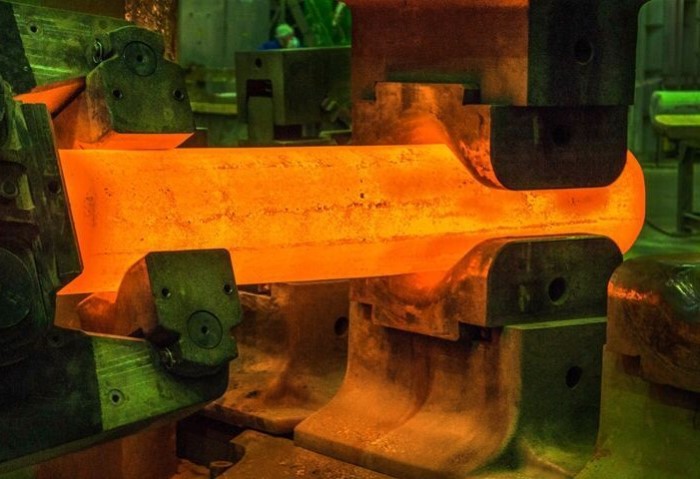

Разъемная конструкция позволяет обрабатывать длинные заготовки без ограничений по их размеру. Две половины штампа надежно зажимают пруток в нужном месте перед началом деформации. Это исключает проскальзывание металла под ударами горизонтального пуансона. После завершения цикла матрицы расходятся и освобождают деталь для подачи следующего участка.

Матрицы на ГКМ выполняют сразу две функции: фиксацию и формообразование. В вертикальных прессах для этого часто требуются разные узлы оборудования. Горизонтальная компоновка упрощает доступ к рабочей зоне для замены изношенного инструмента.

Конструкция дает возможность выполнять глубокую прошивку отверстий без риска заклинивания пуансона. При раскрытии матриц деталь легко отделяется от рабочих поверхностей. Это снижает износ оснастки и позволяет использовать более жесткие режимы прессования. Инженеры проектируют матрицы из специальных жаропрочных сталей для долгой службы.

Штампы ГКМ работают в условиях постоянного контакта с раскаленным до +1200°C металлом. Для изготовления матриц и пуансонов выбирают легированные стали типа 5ХНВ или 4Х5В2ФС. Эти сплавы обладают высокой теплостойкостью и не теряют твердость при циклическом нагреве. Материал должен сопротивляться абразивному износу и не давать трещин от ударов. Качественная сталь гарантирует ресурс оснастки до 15–20 тыс. поковок.

Инструмент подвергают сложной термической обработке для достижения нужных свойств. Твердость рабочих поверхностей обычно составляет 45–52 единицы по шкале HRC. Дополнительно проводят азотирование или хромирование кромок для снижения трения. Это предотвращает налипание частиц заготовки на штамп и улучшает качество поверхности.

Для наиболее нагруженных вставок применяют вольфрамовые или молибденовые быстрорежущие стали. Они выдерживают давление до 500 МПа без пластической деформации. Специалисты регулярно проверяют состояние оснастки на предмет появления микротрещин.

Горизонтальная штамповка обеспечивает равномерное уплотнение кристаллической решетки стали. В процессе высадки волокна металла плавно перераспределяются и повторяют контур изделия. Это исключает перерезание структуры, которое часто случается при механической обработке. В результате деталь приобретает повышенную усталостную прочность и вязкость.

Высокое удельное давление в 300–500 МПа заваривает микроскопические поры и пустоты в слитке. Металл становится максимально плотным и однородным по всему объему поковки. Контроль направления течения материала для усиления критических зон детали позволяет уменьшить габариты узлов при сохранении их несущей способности.

После деформации зерно металла измельчается, что улучшает качество термической обработки. Закалка таких изделий проходит более равномерно и без риска появления внутренних напряжений.

Усилие главного ползуна современных машин достигает 8–30 МН (меганьютонов). Это позволяет создавать в зоне деформации давление порядка 300–500 МПа. Такой мощности хватает для обработки массивных стальных заготовок диаметром до 250 мм. Оборудование легко справляется с твердыми марками легированных и жаропрочных сталей. Огромное давление обеспечивает заполнение самых узких каналов и глубоких полостей штампа.

Усилие пресса настраивают в зависимости от площади сечения и марки металла. Гидравлические системы защиты предохраняют станину от перегрузок при случайном попадании холодного прутка. Машины обладают высокой жесткостью, что гарантирует стабильность размеров поковки. Давление распределяется равномерно благодаря точной работе направляющих ползуна, что исключает перекосы и гарантирует высокую повторяемость параметров в серии.

Работа под высоким давлением требует эффективной системы смазки и охлаждения инструмента. Для подачи масла в зону трения устанавливают автоматические станции. Это снижает нагрузку на механизмы и продлевает жизнь дорогостоящей оснастке.

Технология ГКМ позволяет успешно проводить операции прошивки для получения отверстий в поковках. Мастера используют специальные пуансоны-прошивки, которые входят в торец зажатой заготовки. Металл при этом раздается в стороны и плотно прижимается к стенкам матрицы. Это позволяет получать трубы, втулки и стаканы с высокой точностью внутренних диаметров. Последующая расточка таких деталей требует минимального времени и трудозатрат.

Глубина прошивки на ГКМ может достигать 3–4 диаметров отверстия за один ход. При необходимости технологи разбивают процесс на несколько последовательных переходов. Это исключает утонение стенок и разрыв материала в зоне деформации. Таким методом выпускают корпуса снарядов, газовые баллоны и муфты для буровых штанг.

Для создания сквозных отверстий применяют технологию пробивки перемычки на последнем этапе. Это превращает глухую заготовку в полноценную полую деталь за один рабочий цикл.

Первым этапом подготовки выступает тщательная очистка поверхности металла от окалины и ржавчины. Для этого используют дробеметные установки или химическое травление в кислотных ваннах.

Чистая заготовка меньше изнашивает инструмент и обеспечивает высокое качество поверхности поковки. Любые загрязнения при нагреве могут впрессоваться в структуру стали и вызвать дефекты. Технологи следят за отсутствием трещин и закатов на исходном прокате.

Нагрев прутка проводят в индукционных или газовых печах до температуры +1150–1250°C. Важно обеспечить равномерный прогрев по всему сечению для стабильной деформации в штампе. Перегрев стали приводит к росту зерна и потере прочности, а недогрев - к поломке пресса. Температуру каждой заготовки контролируют с помощью оптических пирометров.

Пруток должен иметь ровные торцы без заусенцев от пилы или гильотины. Неправильный срез вызывает перекос пуансона в момент первого соприкосновения с металлом. Правку кривизны проката проводят на правильных машинах прямо перед подачей в ГКМ.

Превышение температуры нагрева более +1300°C вызывает необратимые изменения в структуре стали. Происходит интенсивный рост зерна, что делает металл хрупким и склонным к разрушению. Такие детали теряют ударную вязкость и могут лопнуть под нагрузкой в процессе работы. Инженеры называют это явление пережогом, который невозможно исправить последующей термообработкой.

Другим негативным фактором выступает образование толстого слоя окалины на поверхности заготовки. Твердые частицы оксидов действуют как абразив и быстро стирают рабочие кромки матриц. Это приводит к уходу размеров поковки за пределы допусков и потере чистоты поверхности. Окалина также может впрессовываться внутрь металла, создавая скрытые раковины и пустоты.

Слишком горячий металл становится чересчур мягким и начинает налипать на пуансон ГКМ. Это затрудняет извлечение детали из штампа и сбивает ритм работы автоматической линии. Для предотвращения этих проблем технологи настраивают датчики контроля температуры в печах.

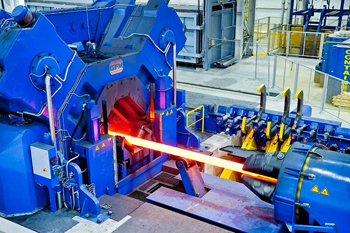

Автоматизированные комплексы на базе ГКМ способны выпускать от 120 до 300 деталей в час. Скорость процесса зависит от массы изделия, сложности формы и количества переходов в штампе. Роботизированные манипуляторы обеспечивают быструю подачу прутка и перенос заготовки между ручьями матрицы. Человек в этом процессе выполняет только функции контроля и настройки электроники.

Синхронизация работы печи, податчика и пресса позволяет сократить цикл до нескольких секунд. Высокий темп штамповки уменьшает остывание металла между стадиями деформации. Это экономит электроэнергию и позволяет обрабатывать сталь с минимальным количеством нагревов. Автоматика также следит за дозировкой смазки и температурой инструмента в реальном времени.

Современные линии оснащают системами быстрой смены оснастки за 15–30 минут. Это делает экономически выгодным производство даже средних партий продукции на заказ. Высокая производительность ГКМ радикально снижает долю накладных расходов в цене каждой детали.

Для снижения трения мастера используют графито-водные или масляные суспензии. Смазка наносится на рабочие поверхности матриц и пуансонов перед каждым рабочим ходом. Это предотвращает прямое схватывание раскаленного металла со сталью штампового блока. Защитная пленка также выступает в роли кратковременного теплоизолятора для инструмента.

Автоматические форсунки распыляют смазочный материал мелкодисперсным факелом под давлением. Это гарантирует равномерное покрытие даже глубоких углов и узких полостей матрицы. Но избыток смазки может привести к появлению газовых пузырей и вмятин на поверхности детали. Время и объем подачи настраивают индивидуально для каждого типа изделий.

Использование водных растворов позволяет одновременно охлаждать штампы между ударами. Испарение воды отводит лишнее тепло, сохраняя твердость и точность кромок оснастки. Это особенно важно при высокоскоростной работе на ГКМ в многосменном режиме.

Горизонтальная компоновка позволяет подавать в рабочую зону прутки длиной до 6–8 метров. Это исключает необходимость предварительной нарезки металла на короткие мерные заготовки. Можно последовательно штамповать головки или фланцы на концах целого пакета стержней. Такая технология экономит время на логистику внутри цеха и снижает количество отходов.

Зажимные матрицы ГКМ обеспечивают строгую центровку прутка относительно оси удара. Это гарантирует отсутствие биения и перекосов на длинных деталях после высадки торца. На вертикальных молотах достичь такой точности для длинных изделий практически невозможно. Высокая соосность позволяет уменьшить припуски на последующую токарную обработку вала.

Машина дает возможность выполнять высадку не только на концах, но и в средней части прутка. Разъемные матрицы позволяют формировать утолщения и бурты в любом месте по длине заготовки.
