Швеллер алюминиевый

П-образная форма алюминиевого швеллера обеспечивает высокую жесткость при работе на изгиб, когда нагрузка направлена перпендикулярно его стенке. Профиль состоит из основания и двух параллельных полок, которые создают открытый контур для удобного монтажа. Такая геометрия позволяет вставлять внутрь швеллера другие детали, панели или стекла, надежно фиксируя их положение.

Открытый доступ к внутренней части упрощает установку болтов и заклепок без использования специального длинного инструмента. Швеллеры часто выбирают для создания направляющих путей в раздвижных системах или станках, потому что ролики могут свободно перемещаться внутри паза.

Профиль обладает меньшим весом по сравнению с квадратной трубой аналогичных габаритов, что позволяет экономить металл в конструкциях. При сборке каркасов швеллер отлично выполняет роль торцевого обрамления, скрывая неровные края листов или плит. Плотное прилегание основания к плоскости гарантирует устойчивость опорных узлов под действием веса. Алюминий в форме швеллера сохраняет свою геометрию при резких перепадах влажности и температур.

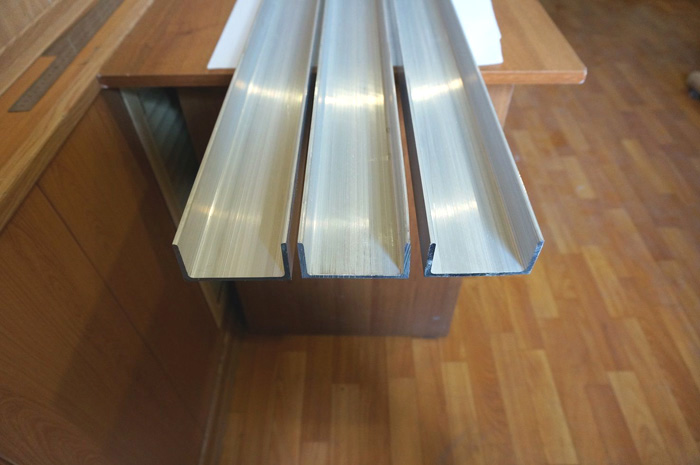

Равнополочные алюминиевые профили имеют одинаковую высоту обеих боковых граней, что обеспечивает симметрию распределения внутренних напряжений под нагрузкой. Такие изделия считают универсальными и применяют в большинстве строительных или декоративных работ.

Неравнополочный швеллер обладает полками разной высоты для решения специфических инженерных задач. Его выбирают, когда требуется усилить одну из сторон узла или создать сложный переход между плоскостями разного уровня. Разная ширина полок помогает более рационально использовать пространство внутри механизмов или при облицовке оконных проемов. Асимметричная форма позволяет скрыто закрепить профиль через короткую полку, оставляя длинную грань для фиксации декоративных панелей.

Равнополочные варианты легче стыковать между собой под углом 90°, когда неравнополочные изделия требуют точной подгонки торцов. Выбор конкретного типа зависит от вектора приложенных сил и требований к внешнему виду готовой системы.

Для изготовления нагруженных швеллеров чаще всего применяют сплавы серии 6xxx на основе алюминия, магния и кремния. В России лидером выступает марка АД31, которую ценят за высокую коррозионную стойкость и отличную обрабатываемость. После проведения закалки и искусственного старения до состояния Т6 или Т66 этот металл приобретает высокую твердость. Предел прочности такого швеллера позволяет использовать его в несущих каркасах фасадных систем и рекламных щитов.

Сплав 6061 или его аналог АД33 выбирают для конструкций с повышенными требованиями к пределу текучести. Эти материалы хорошо сопротивляются деформациям при постоянных вибрациях в машиностроении.

Если профиль должен работать в агрессивной морской среде, заказывают швеллеры из магниевых сплавов серии АМг. Марка АМг5 или 5083 обладает великолепной свариваемостью и не разрушается от соленых брызг без защитного покрытия.

Для авиационных нужд выпускают дюралевые швеллеры Д16Т, которые имеют колоссальную прочность на разрыв. Но нужно учитывать, что дюралюминий требует обязательного анодирования для защиты от атмосферной влаги.

В мебельной индустрии алюминиевый швеллер служит основой для создания легких каркасов стеллажей, офисных столов и перегородок. Профиль используют как обрамление для торцов ДСП или стекла, что защищает края панелей от сколов и разбухания при попадании воды. П-образная форма позволяет изготавливать надежные направляющие для выдвижных ящиков и раздвижных дверей шкафов.

Алюминий отлично сочетается с современными интерьерными материалами и подчеркивает эстетику стиля хай-тек. Малый вес профиля упрощает сборку мебели и снижает нагрузку на напольное покрытие. Гладкая поверхность металла не требует сложной отделки и выглядит аккуратно сразу после монтажа.

Швеллер выполняет роль теплоотвода, предотвращая перегрев установленных в мебель светодиодов и продлевая срок их службы. Мебельные профили часто имеют малую толщину стенки, от 1 до 1.5 мм, для минимизации габаритов узлов. Простота резки алюминия позволяет подгонять заготовки под индивидуальные размеры прямо в цехе сборки.

Гибка швеллера требует использования специальных роликовых станков-профилегибов для сохранения параллельности полок. В процессе деформации основание профиля растягивается, а боковые полки могут сложиться внутрь или деформироваться волной.

Чтобы избежать брака, применяют внутренние оправки или заполняют полость швеллера эластичным материалом для поддержания формы. Радиус гиба должен составлять не менее 5-8 высот профиля для исключения появления микротрещин в структуре металла. Мягкие сплавы в отожженном состоянии гнутся легче, но хуже держат заданную нагрузку после обработки. Закаленные изделия перед гибкой иногда подвергают локальному нагреву для повышения пластичности.

Направление изгиба относительно полок — «полками внутрь» или «полками наружу» — определяет сложность процесса и выбор оснастки. При гибке полками внутрь возрастает риск замятия металла на внутренней стороне угла. Тщательная настройка давления прижимных роликов позволяет получить плавную дугу без глубоких следов от инструмента на лицевых гранях. После деформации профиль сохраняет свою прочность и может служить элементом арочных конструкций или навесов.

Монтаж алюминиевого профиля на твердое основание проводят при помощи стальных дюбель-гвоздей или анкерных болтов. Отверстия в основании швеллера сверлят на низких оборотах с шагом 300–500 мм — в зависимости от предполагаемой нагрузки.

Между алюминием и бетоном обязательно прокладывают слой герметика или используют паронитовую ленту для исключения прямого контакта. Это необходимо для защиты металла от щелочной среды бетона и предотвращения накопления влаги в месте стыка. Использование широких шайб под головками болтов позволяет равномерно распределить давление и исключает деформацию тонкого дна профиля.

Если швеллер служит направляющей для остекления, важно соблюдать идеальную прямолинейность при затяжке крепежа. Любые перекосы основания могут вызвать заклинивание стекол или уплотнителей внутри паза. Крепежные отверстия часто делают овальными для компенсации теплового расширения алюминия при нагреве на солнце. В декоративных целях головки саморезов закрывают пластиковыми заглушками или выбирают метизы со скрытой головкой впотай.

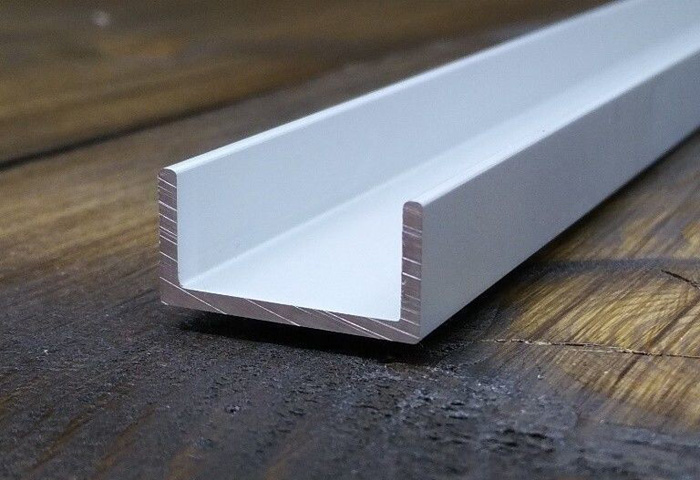

Прессованный, или экструдированный швеллер получают методом продавливания горячего алюминия через стальную матрицу. Такой профиль имеет монолитную структуру, четкие углы и одинаковую толщину всех стенок по всей длине штанги. Экструзия позволяет изготавливать изделия со сложной геометрией внутренних радиусов для повышения прочности на изгиб.

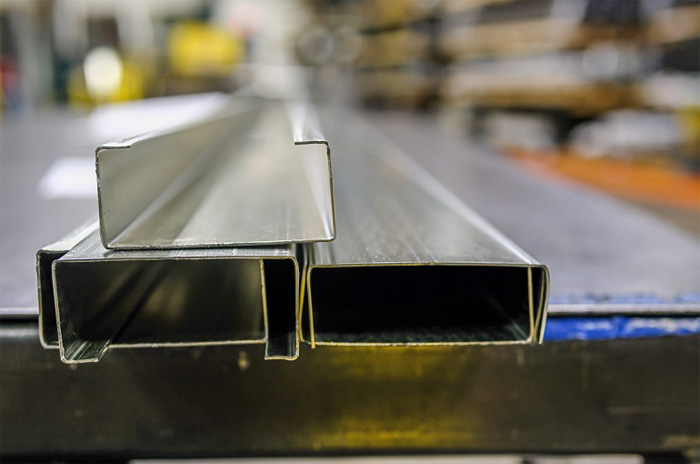

Гнутый швеллер производят путем гибки алюминиевой полосы на листогибочных прессах или профилегибочных станах. В месте изгиба такого профиля всегда присутствует радиус скругления, который равен толщине металла или превышает её. Гнутые изделия дешевле, но они уступают прессованным в точности геометрических параметров и в жесткости сечения.

Прессованные швеллеры проходят обязательную закалку и старение, что значительно повышает их механические характеристики. Гнутый прокат сохраняет свойства исходного листа, который может быть нагартованным или мягким.

Для ответственных несущих конструкций в машиностроении всегда выбирают прессованные профили из-за их высокой надежности. Гнутый швеллер чаще находит применение в отделочных работах и при изготовлении легких декоративных коробов.

Прямолинейность алюминиевого швеллера проверяют путем укладывания профиля на поверочную плиту и замера зазора между основанием и столом при помощи щупов. Стандарты допускают отклонение не более 2-3 мм на один погонный метр длины изделия для профилей нормальной точности. Для высокоточных работ заказывают прокат с повышенными требованиями к геометрии, где допуски в несколько раз строже.

Скручивание или продольный перекос измеряют путем фиксации одного торца швеллера и определения отклонения другого конца от горизонтальной плоскости. Наличие таких дефектов свидетельствует о нарушении режимов охлаждения металла на выходе из экструзионного пресса.

Визуально кривизну длинных штанг можно определить при просмотре вдоль одной из граней профиля. Искривленный швеллер крайне трудно монтировать в длинные направляющие, так как это вызывает заедание кареток или перекос фасадных панелей. Наличие волнистости на тонких полках также считается браком, если оно выходит за пределы установленных допусков ГОСТом 22233.

Анодирование алюминиевых швеллеров проводят в глубоких электролитических ваннах, размер которых позволяет полностью погружать шестиметровые штанги. Это создает на поверхности металла равномерный слой оксида, который надежно защищает профиль от коррозии и царапин. Для обеспечения качественного покрытия важно организовать надежный электрический контакт в нескольких точках по длине изделия. После выхода из ванны швеллеры тщательно промывают и высушивают для исключения появления солевых разводов.

Анодированный швеллер приобретает благородный матовый оттенок и не пачкает руки серой пылью оксидов при контакте. Такая отделка незаменима для деталей, которые эксплуатируются на открытом воздухе или в условиях высокой влажности бассейнов.

Толщина защитного слоя обычно составляет 15-25 мкм, что гарантирует сохранность внешнего вида профиля в течение 40 лет. Анодная пленка не отслаивается со временем, потому что она врастает в структуру самого металла на молекулярном уровне. Цвет анодирования можно варьировать от классического серебра до глубокого золота, бронзы или черного цвета. Процедура анодирования полностью закрывает микропоры в алюминии, предотвращая появление темных пятен от контакта с грязью.

В электротехнической промышленности алюминиевый швеллер используют для создания прочных несущих рам распределительных щитов и шкафов автоматики. Благодаря высокой электропроводности профиль может одновременно служить и силовым каркасом, и дополнительной шиной заземления.

Алюминий втрое легче стали, что значительно снижает общий вес тяжелого энергетического оборудования и упрощает его транспортировку. Металл не обладает магнитными свойствами, поэтому не нагревается в зонах действия мощных переменных магнитных полей от трансформаторов. Это качество повышает энергоэффективность установок и снижает потери мощности на паразитные токи. Высокая теплопроводность алюминия способствует быстрому отводу лишней энергии от нагретых компонентов внутрь корпуса.

Чтобы обеспечить надежную фиксацию изоляторов и тяжелых коммутационных аппаратов, для сборки электрических шкафов выбирают швеллеры со стенкой не менее 3 мм. Соединение элементов каркаса выполняют при помощи стальных оцинкованных болтов с использованием диэлектрических прокладок. Прямоугольная форма швеллера позволяет удобно располагать кабель-каналы и жгуты проводов внутри П-образного паза.

Алюминиевый швеллер — основной профиль для создания надежных зажимных узлов при монтаже стеклянных перегородок и витрин. П-образная форма паза идеально подходит для установки закаленного стекла толщиной от 8 до 12 мм через резиновые уплотнители.

Профиль надежно фиксирует лист стекла по периметру, предотвращая его вибрацию и случайное выпадение из рамы. Внутренняя полость швеллера позволяет скрыть мелкие неровности пола или потолка за счет возможности регулировки глубины захода стекла. Алюминий не боится коррозии при попадании влаги во время мытья окон, что гарантирует долгий срок службы всей светопрозрачной конструкции. Малый вес профиля позволяет собирать массивные на вид витражи без использования тяжелой грузоподъемной техники.

Швеллеры часто используют как направляющие в безрамном остеклении балконов и лоджий, где створки должны плавно скользить вдоль одной линии. Твердость анодированного алюминия обеспечивает низкое трение и защиту от износа при постоянном движении роликов внутри паза. Поверхность профиля может быть окрашена в любой цвет из палитры RAL для идеального сочетания с дизайном интерьера.
