Сварка под слоем флюса

Эта технология позволяет надежно соединять металлические листы толщиной до 20 мм без предварительной подготовки и скоса кромок за один цикл движения сварочного автомата. Когда применяют двустороннюю схему обработки, показатель возрастает до 40-50 мм. Для решения подобных задач выбирают проволоку диаметром 5 мм или 6 мм, потому что она выдерживает нагрузку током силой до 1200 А. Глубокое проплавление происходит за счет высокой концентрации тепловой энергии, которую удерживает толстая гранулированная подушка.

Если толщина заготовок превышает 60 мм, тогда используют многопроходную технологию с обязательной Х-образной разделкой стыка. Такой подход гарантирует полное отсутствие непроваров в корневой зоне даже на массивных плитах. При работе с очень толстым прокатом скорость движения головки снижают, чтобы ванна успела наполниться необходимым объемом металла. Когда процесс идет правильно, на обратной стороне заготовки образуется ровный валик без дефектов и наплывов.

Если листы имеют толщину менее 4 мм, метод применяют с большой осторожностью из-за риска мгновенного проплавления металла насквозь. Для тонких деталей под стык подкладывают медную полосу, которая эффективно отводит лишнее тепло и поддерживает жидкий расплав.

Плавленые составы получают путем сплавления компонентов в печах при температуре до +1500℃ с последующим дроблением застывшей массы на мелкие зерна. Такие гранулы обладают высокой однородностью и очень низкой гигроскопичностью, поэтому они почти не впитывают влагу из воздуха при хранении.

Плавленый материал обеспечивает отличную защиту сварочной ванны и стабильное горение дуги на высоких скоростях. Однако этот тип порошка не позволяет вводить в шов дополнительные легирующие элементы для улучшения механических свойств стали. Его выбирают для сварки конструкций общего назначения из низкоуглеродистых сплавов, где не требуется сложный химический состав наплавки.

Керамические, или агломерированные флюсы изготавливают методом замешивания порошков со связующим веществом и последующей сушки при температуре около +400℃. В состав таких гранул легко добавляют ферросплавы, которые легируют металл шва и повышают его прочность или коррозионную стойкость.

Керамический порошок расходуется на 15-20% экономнее, так как он имеет меньшую насыпную плотность. Шлаковая корка после использования таких материалов отделяется значительно легче даже при работе в глубоких и узких разделках. Но подобные составы требуют строгого соблюдения правил хранения, потому что они склонны к накоплению влаги.

Сварка под слоем флюса позволяет применять ток силой от 500 до 2000 А без риска сильного разбрызгивания металла или нарушения стабильности дуги. В обычных условиях открытая дуга на таких мощностях начинает вести себя крайне агрессивно и буквально выдувает расплав из зоны соединения.

Толстый слой гранулированного порошка создает замкнутое пространство и надежно удерживает энергию внутри сварочной ванны. Благодаря этому вся тепловая мощность уходит на плавление кромок заготовки и проволоки, что повышает коэффициент полезного действия процесса. Газы и пары металла остаются под флюсовой подушкой, где они создают избыточное давление для лучшего формирования шва.

Высокая сила тока обеспечивает огромную глубину проплавления, которая недоступна для других видов автоматической обработки. Это позволяет отказаться от сложной разделки кромок на деталях средней толщины и сократить объем наплавляемого металла. Когда дуга скрыта под слоем флюса, световое излучение полностью отсутствует, поэтому нагрузка на зрение персонала в цеху минимальна.

В пространстве между зернами флюса часто накапливается атмосферная влага, которая при нагреве в зоне дуги разлагается на свободный кислород и водород. Водород активно растворяется в жидкой стали и становится главной причиной появления пор и холодных трещин внутри готового шва.

Чтобы исключить эти дефекты, порошок помещают в специальные печи и выдерживают при температуре от +300℃ до +450℃ в течение 2 часов. Процесс прокалки удаляет всю лишнюю воду из структуры гранул и гарантирует чистоту газовой защиты в зоне плавления. Сухой материал обеспечивает равномерное покрытие шва и облегчает последующее отделение шлаковой корки от поверхности металла. Если использовать сырой порошок, дуга начнет гореть нестабильно, а на поверхности соединения появятся характерные свищи и раковины.

Прокалку проводят непосредственно перед началом смены, чтобы материал не успел снова напитаться влагой из окружающего воздуха. В современных цехах бункеры сварочных автоматов оснащают системами подогрева для поддержания оптимальной температуры флюса во время работы.

Тандемная технология предполагает использование сварочной головки с двумя независимыми электродами, которые двигаются вдоль шва один за другим. Первая дуга работает на постоянном токе и обеспечивает максимально глубокое проплавление корня будущего соединения. Вторая обычно питается переменным током и отвечает за формирование широкого заполняющего валика и плавный переход к основному металлу.

Расстояние между проволоками подбирают так, чтобы обе дуги горели в одной общей сварочной ванне большого объема. Такая схема позволяет увеличить скорость сварки в 2 или 3 раза по сравнению со стандартным однодуговым процессом.

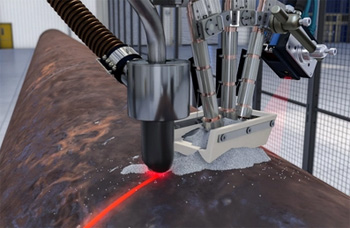

Применение двух дуг под общим слоем флюса значительно повышает производительность при сборке труб большого диаметра и производстве резервуаров. Вторая дуга эффективно разглаживает поверхность и способствует лучшему выходу газов и шлака на поверхность расплава. Это исключает появление внутренних дефектов даже при работе на скоростях свыше 100 м/ч.

Система управления контролирует параметры каждого электрода отдельно, что дает возможность гибко настраивать геометрию шва. Металл после такой обработки остывает медленнее, поэтому риск возникновения закалочных структур в зоне нагрева снижается. Тандемный метод выбирают для самых масштабных проектов, где сроки выполнения работ имеют первостепенное значение.

В процессе работы плавится только небольшая часть порошка, которая непосредственно соприкасается со сварочной дугой и формирует шлак. Остальной объем флюса остается в первоначальном виде и может быть использован повторно для выполнения следующих швов.

Специальное вакуумное устройство, которое установлено за сварочной головкой, собирает неиспользованные гранулы и отправляет их обратно в основной бункер. Перед этим материал проходит через систему фильтров, где от него отделяются мелкая пыль и случайные фрагменты застывшего шлака. Такой круговорот позволяет значительно снизить расход материалов и поддерживать чистоту на рабочем месте в заводских условиях.

Рециркуляция делает процесс практически безотходным, потому что потери флюса составляют не более 5% или 10% от общего объема. Постоянное перемешивание в системе обеспечивает равномерную температуру порошка и предотвращает его слеживание внутри труб и шлангов. Важно следить за состоянием шлангов и сопел, чтобы в систему подсоса не попадали обычный мусор и металлическая стружка.

Метод пригоден для использования только в нижнем горизонтальном положении или при небольшом наклоне заготовки до 10–15 градусов. Это ограничение связано с высокой текучестью сварочной ванны и необходимостью удерживать толстый слой сыпучего флюса в зоне горения дуги. Если попытаться варить вертикальный шов, порошок и расплавленный металл просто вытекут вниз под действием силы тяжести.

При сварке на небольшом подъеме или спуске тщательно контролируют скорость движения, чтобы избежать натекания шлака впереди дуги. Для круговых швов на трубах заготовку вращают с постоянной скоростью, а горелку фиксируют в верхней точке зенита.

Когда требуется соединить детали в других положениях, используют специальные удерживающие устройства или магнитные полосы для фиксации порошка. Но такие решения усложняют конструкцию оборудования и не всегда гарантируют идеальное качество газовой защиты. Поэтому на этапе проектирования металлоконструкции всегда стремятся расположить швы так, чтобы их можно было варить в лодочку или на плоскости.

Поскольку дуга загорается внутри слоя флюса, визуально контролировать этот момент невозможно, поэтому применяют автоматические алгоритмы старта. В большинстве случаев используют метод касания, когда проволока медленно опускается до соприкосновения с металлом заготовки.

В момент короткого замыкания электроника фиксирует резкий скачок тока и мгновенно отводит электрод на заданное расстояние. Между кончиком проволоки и деталью возникает стабильный разряд, который сразу плавит окружающий флюс и создает защитную оболочку. Чтобы старт был более мягким, в зону контакта иногда подкладывают небольшое количество стальной стружки или специальную запальную смесь.

Другой способ предполагает использование функции высокочастотного поджига, который пробивает зазор искрой без физического контакта металла с деталью. Этот вариант бережет наконечник горелки от обгорания и обеспечивает чистый корень шва в самом начале траектории. Современные контроллеры плавно увеличивают скорость подачи проволоки после появления дуги для стабилизации процесса плавления. Весь цикл занимает меньше секунды, после чего автомат начинает движение вдоль линии стыка в рабочем режиме.

Способность шлака легко отходить от поверхности шва определяется химическим составом флюса и разницей в коэффициентах теплового расширения металла и корки. Когда эти показатели подобраны верно, при остывании между швом и шлаком возникают напряжения, которые заставляют корку трескаться и отслаиваться самостоятельно.

В идеальном случае шлак поднимается целыми длинными пластинами, обнажая чистый и блестящий металл без следов окисления. Если состав флюса не соответствует марке стали, корка может «прикипеть» к поверхности настолько сильно, что ее приходится удалять пневматическим зубилом. Это значительно замедляет производство и портит внешний вид готового изделия из-за следов механического воздействия. На отделяемость также влияют шероховатость кромок и режим сварки: перегрев металла часто приводит к глубокому внедрению шлака в структуру шва.

Для автоматического удаления корки за сварочной головкой устанавливают специальные скребки или вращающиеся проволочные щетки. Когда работают внутри узких и глубоких разделок, выбирают флюсы с особыми добавками, которые делают шлак хрупким и рассыпчатым. Чистая поверхность после удаления шлака не требует дополнительной шлифовки и готова к проведению неразрушающего контроля или покраске.

Технология успешно применяется для сварки высоколегированных нержавеющих сталей при условии использования специальных марок флюса и проволоки. Для таких задач выбирают фторидно-основные составы с минимальным содержанием кремния, чтобы исключить потерю коррозионной стойкости металла в зоне шва. Процесс позволяет получать очень плотные и чистые соединения на толстостенных резервуарах для химической промышленности, где важна абсолютная герметичность.

При сварке нержавейки тщательно контролируют тепловложение, так как этот материал склонен к перегреву и деформации больше обычных сталей. Сварка алюминия под флюсом также возможна, но она требует применения химически активных галогенидных составов для разрушения оксидной пленки. Для цветных металлов используют специальные головки с особой конструкцией подающих роликов, которые не деформируют мягкую алюминиевую проволоку.

Защитный слой флюса эффективно предотвращает окисление расплава, что крайне важно для легких сплавов. Однако высокая стоимость специальных флюсов и сложность их очистки после работы ограничивают применение метода на цветных металлах. В большинстве случаев предпочтение отдают аргоновой сварке.

В начале и в конце шва режим горения дуги остается нестабильным, что часто приводит к появлению непроваров или глубоких кратеров в теле заготовки. Чтобы исключить эти дефектные участки из основной конструкции, к торцам деталей приваривают временные стальные пластины - выводные планки.

Сварку начинают на первой планке, там же происходит полная стабилизация всех параметров тока и скорости подачи проволоки. Дуга переходит на основное изделие уже в установившемся режиме, что гарантирует идеальное качество соединения с первого миллиметра. Финал шва также выносят на вторую планку, где концентрируются все усадочные раковины и шлаковые включения. После полного остывания металла выводные планки удаляют механическим способом или газовой резкой, а торцы изделия аккуратно шлифуют.

Этот метод обязателен при изготовлении ответственных балок, опор мостов и сосудов, работающих под высоким давлением. Использование планок позволяет проверять качество шва по всей его длине без исключения краевых зон. Размеры планок должны соответствовать толщине заготовки, чтобы теплоотвод в начале и в конце процесса был одинаковым.

Скорость перемещения сварочного автомата напрямую определяет ширину и глубину проплавления при неизменных параметрах тока и напряжения. Когда скорость движения увеличивают, дуга меньше времени воздействует на одну точку, поэтому шов получается узким и неглубоким.

Чрезмерно быстрое перемещение может привести к появлению несплавлений по краям валика и образованию пор из-за быстрого застывания металла. Если скорость слишком мала, объем расплавленной ванны становится избыточным, что вызывает провисание шва и риск прожога заготовки насквозь. Оптимальный темп выбирают так, чтобы флюс успевал формировать ровный и плотный защитный слой над жидким металлом.

Правильная настройка скорости позволяет получать аккуратный чешуйчатый рисунок поверхности и плавный переход к основному телу детали. Инженеры используют специальные таблицы и графики для расчета скорости в зависимости от требуемого катета шва и диаметра проволоки. Современные цифровые приводы поддерживают заданный темп с точностью до 1%, что гарантирует идентичность всех соединений в серии.

Выбор типа тока зависит от конкретной технологической задачи, марки стали и требуемой производительности процесса. Постоянный ток (DC) обратной полярности обеспечивает максимально стабильное горение дуги и глубокое проплавление металла. Его чаще всего применяют для ответственных соединений на средних и больших толщинах, где важна плотность и чистота наплавки.

Прямая полярность на постоянном токе увеличивает скорость плавления проволоки, что удобно для быстрой наплавки поверхностных слоев или восстановления изношенных деталей. Однако при работе на больших токах с DC-источниками часто возникает эффект «магнитного дутья», который отклоняет дугу от центра стыка.

Переменный ток (AC) полностью исключает влияние магнитных полей и обеспечивает ровное горение дуги даже в глубоких разделках или на краях листов. Современные инверторы позволяют настраивать форму волны переменного тока, что помогает гибко управлять соотношением между проваром и наплавкой. AC-сварку часто выбирают для тандемных схем, где вторая дуга должна работать максимально спокойно и не мешать первой.
