Сварка трением

Инерционная сварка использует энергию тяжелого маховика, который предварительно разгоняют до нужной скорости вращения. Когда маховик набирает расчетную кинетическую энергию, его отключают от двигателя и прижимают одну заготовку к другой. Процесс нагрева и деформации происходит за счет постепенного замедления маховика до полной остановки.

Такой метод обеспечивает мощный импульс энергии в финальной фазе, что гарантирует высокую прочность соединения. Весь цикл занимает всего несколько секунд, так как торможение происходит очень эффективно под действием силы трения.

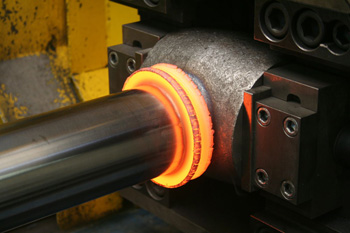

Сварка с постоянным приводом работает иначе, потому что заготовку вращает двигатель с неизменной скоростью в течение всего времени нагрева. Когда поверхности достигают нужного пластического состояния, привод мгновенно отключают и накладывают тормозное усилие. В этот же момент давление между деталями увеличивают для окончательной проковки шва.

Этот способ позволяет более гибко контролировать время нагрева и объем выдавленного металла. Он находит применение в массовом производстве, где требуется высокая повторяемость параметров для каждой детали в серии.

Соединение этих разнородных металлов считается сложной задачей из-за большой разницы в их температурах плавления и теплопроводности. Фрикционный метод решает проблему, потому что он создает связь в твердой фазе без образования хрупких интерметаллических соединений.

Когда алюминиевый пруток прижимают к медной заготовке и вращают, в зоне контакта возникает интенсивное перемешивание слоев. Атомы меди и алюминия сближаются на межатомное расстояние под действием высокого осевого давления. Процесс протекает настолько быстро, что окислы просто выбрасываются из зоны стыка вместе с мягким алюминием.

Такие биметаллические переходники широко используют в электротехнике для предотвращения коррозии в местах контакта медных и алюминиевых шин. Прочность шва в этом случае часто превышает прочность чистого алюминия, так как соединение получается монолитным. Температуру процесса строго контролируют, чтобы она не превышала +400℃ или +500℃ для сохранения свойств меди. Готовый узел обладает отличной электрической проводимостью и не требует дополнительного обслуживания в течение всего срока службы.

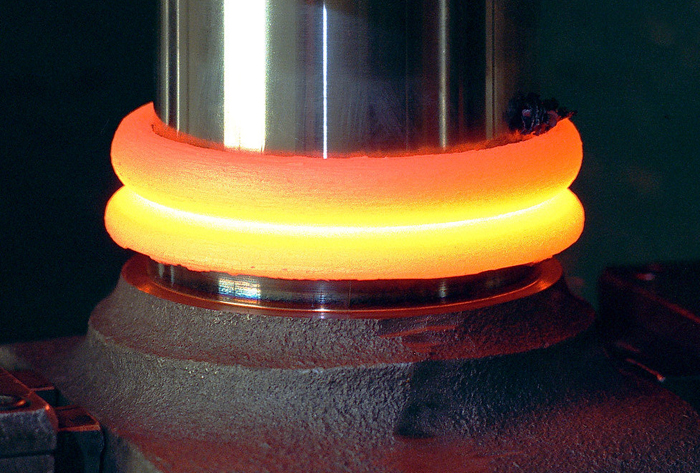

В процессе трения и последующего сжатия излишки пластичного металла выходят за пределы зоны контакта и образуют характерный валик, который называют гратом. Грат имеет воротникообразную форму и состоит из оксидных пленок и загрязнений, которые ранее находились на торцах заготовок. Этот наплыв выполняет важную функцию, потому что он выносит из шва все потенциальные дефекты.

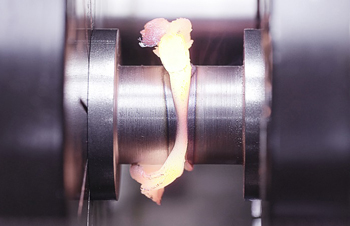

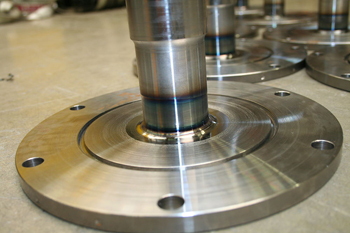

Когда соединение остывает, грат остается на поверхности в виде жесткого воротника, который может мешать дальнейшей установке детали в механизм. Поэтому на финальном этапе обработки лишний металл удаляют механическим способом прямо на сварочном станке.

Для удаления наплыва используют специальные резцы, которые срезают горячий металл сразу после остановки вращения. Если конструкция детали не позволяет провести обточку на станке, грат удаляют с помощью шлифовальной машины или в токарном цеху. В некоторых случаях валик оставляют на месте, если он не мешает эксплуатации и служит дополнительным усилением конструкции.

Чистота и форма грата позволяют визуально оценить качество проведенной сварки без применения сложных приборов. Если валик имеет равномерную форму по всей окружности, параметры давления и скорости выбрали верно.

Для работы с квадратными, прямоугольными или фасонными заготовками используют метод линейной сварки трением. В этом случае детали не вращают, а перемещают относительно друг друга возвратно-поступательными движениями с высокой частотой. Амплитуда таких колебаний составляет всего несколько миллиметров, но этого достаточно для быстрого разогрева поверхностей.

Под действием мощного прижимного усилия металл в зоне контакта переходит в пластическое состояние и начинает течь. Когда нагрев достигает нужной глубины, движение мгновенно прекращают и детали жестко фиксируют в соосном положении. Линейный метод обеспечивает идеальную чистоту шва и высокую точность позиционирования элементов относительно друг друга.

Станки для такой сварки имеют очень сложную конструкцию и мощные гидравлические приводы для создания колебаний. Технология исключает появление внутренних пор и трещин, которые часто возникают при обычной дуговой сварке легированных сталей. Это делает линейную сварку незаменимой при создании ответственных узлов из титановых и никелевых сплавов. Готовая деталь получается монолитной и выдерживает колоссальные центробежные нагрузки во время работы.

Метод сварки с перемешиванием (FSW) использует нерасходуемый вращающийся инструмент, который состоит из массивного плеча и выступающего пина. Инструмент погружают в стык двух плотно прижатых листов и начинают медленно вести вдоль линии будущего шва.

Вращающийся пин создает тепло за счет трения и буквально перемешивает металл обеих заготовок в единую массу. Плечо инструмента при этом удерживает пластичный расплав внутри зоны шва и формирует гладкую поверхность соединения. Весь процесс протекает в твердой фазе, поэтому металл не закипает и не образует газовых пузырей.

Материал для изготовления такого инструмента должен иметь исключительную твердость и жаропрочность при температурах до +1000℃. Обычно используют сплавы на основе вольфрама, кобальта или специальную керамику, которая не изнашивается при контакте с горячей сталью. Ресурс одного пина позволяет выполнить несколько сотен метров качественного шва без замены оснастки.

Такая технология идеально подходит для сварки длинных алюминиевых панелей в судостроении и при производстве железнодорожных вагонов. Она гарантирует отсутствие деформаций, которые всегда возникают при термических методах обработки тонких листов.

Технология сварки трением уникальна тем, что она не требует идеальной чистоты и зеркального блеска торцов заготовок. В процессе интенсивного трения первые слои металла вместе с окислами и грязью размягчаются и выбрасываются наружу в виде грата. Это обеспечивает самоочистку зоны контакта и формирование связи между абсолютно чистыми слоями материала.

Но наличие толстого слоя ржавчины или старой краски на деталях все же нежелательно, так как это может привести к загрязнению механизмов станка. Поэтому перед загрузкой в зажимы торцы заготовок очищают от грубых загрязнений и масляных пятен с помощью ветоши или растворителя.

Если на поверхности есть глубокие раковины или неровности после грубой резки, их лучше устранить на токарном станке. Это обеспечит равномерный контакт по всей площади стыка с первой секунды вращения и предотвратит вибрацию оборудования. Шероховатость поверхности не имеет большого значения, потому что трение быстро сглаживает все микроскопические выступы. Важно следить за параллельностью торцов, чтобы давление распределялось равномерно по всему сечению детали.

Для проверки надежности соединений используют современные методы ультразвуковой и рентгенографической дефектоскопии. Ультразвуковой датчик сканирует зону стыка и фиксирует отражение сигналов от любых внутренних неоднородностей или несплавлений. Поскольку в таком шве отсутствуют поры и шлак, обнаружить дефект гораздо проще, чем при обычной дуговой сварке.

Рентгеновское исследование позволяет увидеть структуру металла и убедиться в отсутствии микроскопических трещин в зоне термического влияния. Также часто применяют метод капиллярного контроля, когда на поверхность наносят специальный индикатор для обнаружения мельчайших поверхностных дефектов.

Помимо инструментальных методов важную роль играет контроль параметров самого процесса в режиме реального времени. Сварочный станок фиксирует скорость вращения, осевое давление и величину осадки деталей с точностью до 0.1 мм. Если все цифровые показатели соответствуют заданной программе, вероятность получения качественного шва близка к 100%.

Использование стандартного токарного оборудования для полноценной сварки трением невозможно из-за отсутствия необходимых осевых усилий и систем управления. Специализированный сварочный станок должен создавать давление в десятки и сотни тонн для обеспечения пластической деформации металла. Шпиндель обычного станка не рассчитан на такие нагрузки, поэтому его подшипники быстро выйдут из строя при первой попытке работы.

Сварочное оборудование также оснащают мощными тормозными системами, которые останавливают вращение за доли секунды. Без мгновенной остановки сформировать прочную связь между деталями просто не получится. Профессиональные установки имеют жесткую литую станину, которая гасит колоссальные вибрации в момент соударения заготовок. Система ЧПУ контролирует процесс осадки металла и автоматически регулирует давление в зависимости от текущей температуры шва.

Токарный станок не имеет гидравлических приводов такой мощности и не может обеспечить нужную точность проковки соединения. Эксперименты на универсальном оборудовании часто приводят к поломке шпинделя или к несчастным случаям из-за вылета заготовки.

Современные фрикционные установки позволяют сваривать прутки и трубы диаметром от 5 мм до 300 мм и выше. Ограничения зависят только от мощности привода станка и способности гидравлики создать необходимое давление на единицу площади стыка.

Для работы с массивными валами диаметром 200 мм требуются двигатели мощностью более 200 кВт и станины весом в несколько десятков тонн. При увеличении диаметра заготовки возрастает и объем грата, поэтому такие машины оснащают встроенными узлами для его обточки. Если речь идет о тонкостенных трубах, метод позволяет работать с толщиной стенки от 1 мм без риска прожога.

При сварке деталей очень большого сечения часто используют инерционный метод, так как маховик позволяет выдать огромный крутящий момент за короткий промежуток времени. Для мелких деталей в приборостроении применяют компактные высокооборотные станки со скоростью вращения до 20000 об/мин.

Длина заготовок практически не ограничена, если станок имеет проходной шпиндель или специальные поддерживающие люнеты. Точность стыковки по длине после сварки составляет около 0.2 мм, что является очень высоким показателем для горячей обработки.

При фрикционном способе тепло выделяется непосредственно на контактной поверхности заготовок и не рассеивается в окружающий металл. Поскольку процесс протекает очень быстро, температура в глубине детали не успевает подняться до критических значений. Это предотвращает рост зерен и сохраняет исходную микроструктуру сплава практически в первозданном виде.

В классической дуговой сварке металл плавится и долго остывает, что приводит к появлению широкой зоны термического влияния с пониженной прочностью. Трение же обеспечивает локальный нагрев только того объема металла, который непосредственно участвует в создании шва. Узкая зона нагрева минимизирует внутренние напряжения и исключает деформацию длинных валов и шпинделей.

После сварки детали не требуют долгого отжига или другой термической обработки для снятия напряжений. Это позволяет сваривать уже закаленные заготовки без существенной потери их твердости вблизи места стыка. Малый объем разогретого металла способствует быстрой кристаллизации шва сразу после остановки вращения.

Высокоуглеродистые и легированные стали склонны к образованию закалочных трещин из-за быстрого охлаждения шва на массивной детали. Чтобы этого избежать, применяют режим замедленного снижения давления после остановки вращения, что обеспечивает эффект термического отдыха.

В некоторых случаях станок оснащают индукционным нагревателем для предварительного подогрева торцов заготовок перед началом трения. Это снижает температурный градиент и позволяет металлу остывать более равномерно по всему сечению. Также важно правильно рассчитать усилие проковки, чтобы плотно зажать все микроскопические пустоты в зоне стыка.

Если марка стала крайне капризна, детали после сварки помещают в термостат или засыпают сухим песком для очень медленного снижения температуры. Такой подход исключает появление хрупких фаз в структуре металла и гарантирует целостность узла под нагрузкой. Современные системы управления позволяют программировать цикл охлаждения с высокой точностью, изменяя силу прижима в течение нескольких минут. Тщательный подбор режимов вращения также помогает избежать перегрева поверхностных слоев.

Срок службы рабочего пина и плеча зависит от твердости свариваемого материала и выбранной скорости перемещения головки. При сварке мягких алюминиевых сплавов один инструмент может пройти до 1000 м шва без потери геометрической точности. Если предстоит работа с титаном или нержавеющей сталью, износ происходит гораздо быстрее из-за колоссальных сил трения и высокой температуры. В таких условиях ресурс может составлять от 10 до 50 м, после чего инструмент требует восстановления или полной замены.

Для продления срока службы применяют системы внутреннего охлаждения и наносят специальные износостойкие покрытия на рабочие поверхности. Контроль состояния инструмента проводят после каждого рабочего цикла, так как малейший скол или деформация приведут к появлению дефектов в шве. Износ проявляется в изменении формы валика и появлении заусенцев на поверхности соединения.

Стоимость качественной оснастки довольно высока, поэтому инженеры всегда ищут баланс между скоростью работы и ресурсом оборудования. При массовом производстве стоимость инструмента закладывают в себестоимость погонного метра шва.

При соединении тонкостенных труб большого диаметра внутренний грат может значительно сузить проходное сечение или мешать движению жидкостей. Чтобы минимизировать образование наплыва внутри, используют специальные разжимные оправки из керамики или меди. Оправка поддерживает стенки трубы изнутри и не дает пластичному металлу выдавливаться глубоко внутрь полости.

После завершения процесса и остывания шва оправку извлекают через открытый торец трубы. Это позволяет получить практически гладкую внутреннюю поверхность, которая не требует дополнительной очистки или проточки. Использование оправок также предотвращает деформацию и смятие тонких стенок под действием огромного осевого давления.

Оправки изготавливают из материалов, к которым сталь или алюминий не прилипают при высоких температурах. Если труба имеет очень большую длину, применяют системы с дистанционным управлением для фиксации и удаления внутренней поддержки.
