Сварка взрывом

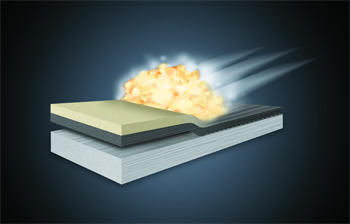

Когда детонационная волна пробегает по слою взрывчатки, она заставляет верхнюю плиту гнуться и лететь к основанию под строго заданным углом. В зоне соударения металл ведет себя подобно вязкой жидкости, потому что локальные напряжения в этой точке многократно превышают предел текучести материала.

Из вершины этого угла на огромной скорости вылетает тонкий слой вещества, который называют кумулятивной струей. Она движется впереди фронта контакта и выполняет основную работу по подготовке поверхностей к соединению. Струя эффективно сдирает оксидные пленки, частицы пыли и микроскопические загрязнения, которые всегда присутствуют на металле даже после самой тщательной механической очистки. Благодаря выносу грязного слоя в окружающее пространство, ювенильные поверхности вступают в тесный контакт на межатомном расстоянии.

Весь процесс протекает за миллисекунды, поэтому тепло не успевает уйти вглубь заготовок и вызвать нежелательные структурные изменения в сплаве. Когда струя полностью покидает зону стыка, между двумя плитами возникает прочная связь без образования жидкой фазы расплава. Этот механизм позволяет получать идеальные швы, которые по своим механическим характеристикам часто превосходят основной материал.

Волнообразный профиль на стыке двух металлов возникает из-за сложной гидродинамики процесса при сверхвысоких скоростях соударения. В точке контакта слои материала начинают течь подобно волнам на поверхности воды, когда по ней дует сильный порывистый ветер. Математические модели подтверждают, что при определенных скоростях метания в зоне шва возникают автоколебательные процессы. Эти колебания заставляют металлы буквально переплетаться друг с другом, что значительно увеличивает фактическую площадь контакта.

Амплитуда и шаг таких волн напрямую зависят от массы заряда взрывчатки и величины зазора между соединяемыми пластинами. Волнообразование свидетельствует о том, что режим сварки подобрали оптимально для конкретной пары материалов. Наличие таких завихрений создает надежный механический замок, который препятствует сдвигу слоев относительно друг друга при последующей механической обработке.

Когда волны имеют правильную форму и равномерно распределены по всей площади, прочность шва становится максимальной. Если скорость соударения будет слишком низкой, граница останется плоской, а сцепление металлов окажется недостаточно надежным. При чрезмерно высоких скоростях в углублениях волн могут возникнуть зоны локального расплава, которые при застывании образуют хрупкие интерметаллиды.

Технология позволяет создавать многослойные композиты, в которых количество чередующихся слоев может достигать 5-10 единиц за один цикл детонации. В этом случае пластины располагают параллельно друг другу с выверенными технологическими зазорами, которые обеспечивают нужную дистанцию для разгона.

Заряд взрывчатого вещества помещают на самую верхнюю плиту, и после подрыва она последовательно передает импульс всем нижним элементам системы. Каждая последующая деталь должна иметь достаточную пластичность, чтобы выдержать ударную нагрузку и не разрушиться до момента формирования связи. Такой метод активно применяют для производства радиационных экранов, где требуется сочетание слоев свинца, стали и меди в одном компактном блоке.

Синхронное соединение нескольких слоев требует сложнейших расчетов, потому что энергия взрывной волны затухает по мере прохождения через металлическую пачку. Чтобы все швы имели одинаковую прочность, инженеры варьируют толщину пластин или используют промежуточные демпфирующие прослойки. Когда процесс завершают, получают монолитную плиту, которую практически невозможно разделить на составляющие части механическим путем.

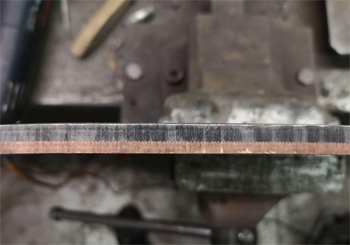

Обычные методы сварки плавлением часто не подходят для соединения титана со сталью или алюминия с медью из-за возникновения хрупких химических соединений в расплаве. При сварке взрывом температура в зоне контакта поднимается очень высоко, но это состояние сохраняется лишь миллионные доли секунды. Атомы разных металлов просто не успевают перемешаться и вступить в диффузионное взаимодействие, которое ведет к образованию твердых и ломких включений.

Металлическая связь формируется за счет пластической деформации и сближения электронных оболочек атомов без перехода вещества в жидкое состояние. Благодаря этому швы сохраняют высокую вязкость и пластичность, которые необходимы для работы деталей в условиях сильной вибрации.

Отсутствие обширных зон расплава позволяет соединять материалы с колоссальной разницей в температурах плавления и коэффициентах теплового расширения. Когда детали остывают после удара, в них не возникают внутренние напряжения, которые обычно приводят к деформации или растрескиванию обычных сварных швов. Микроструктура металла вблизи границы раздела остается практически неизменной, потому что термический импульс носит поверхностный характер.

Для качественного соединения металлов требуются взрывчатые вещества с низкой или средней скоростью детонации, которая обычно не превышает 2000-3000 м/с. Если использовать высокоэнергетические составы с быстрой детонацией, верхняя плита может просто разрушиться или фрагментироваться до момента соударения.

Чаще всего применяют порошкообразные смеси на основе аммиачной селитры с добавлением дизельного топлива или алюминиевой пудры. Эти составы позволяют легко регулировать скорость расширения газов за счет изменения плотности заряда или введения инертных добавок в виде песка или соли. Контроль скорости детонации имеет ключевое значение, так как она должна быть ниже скорости звука в соединяемых материалах.

Равномерность распределения заряда по поверхности плиты напрямую влияет на стабильность угла соударения и качество шва в разных точках заготовки. Слой взрывчатки насыпают через специальные дозаторы, чтобы толщина покрытия была одинаковой по всей площади метаемой детали. Инициирование процесса проводят с помощью детонатора, который устанавливают в центре или с одного края в зависимости от выбранной схемы сварки.

Сварка взрывом подходит для получения плоских биметаллических листов большой площади, размеры которых могут достигать 20-30 кв.м. Но при работе с криволинейными поверхностями возникают серьезные трудности с обеспечением равномерного зазора и стабильного угла метания.

Цилиндрические детали, такие как трубы или валы, можно облицовывать коррозионностойкими слоями, если использовать схемы с внутренним или внешним расположением заряда. В этом случае взрывчатку помещают внутри трубы или в кольцевой зазор между двумя концентрическими заготовками. Но такие операции требуют очень точного центрирования деталей, так как малейший перекос приведет к несимметричному удару и появлению участков без сварки.

Слишком мелкие детали, размером в несколько сантиметров, варить взрывом экономически невыгодно из-за высокой стоимости подготовки каждого подрыва. Также существуют ограничения по минимальной толщине пластин, потому что очень тонкий металл может просто испариться или сильно деформироваться под ударом газов. Массивные блоки, толщиной более 200 мм, требуют колоссального количества взрывчатки, что создает опасные ударные волны и сильный сейсмический эффект на полигоне.

Основание, на котором располагают неподвижную плиту, должно обладать высокой прочностью и способностью эффективно гасить энергию ударной волны. Песчаная или земляная подушка выступает в роли идеального демпфера, который предотвращает отскок заготовки и защищает ее от повреждений.

Когда верхняя плита ударяется о нижнюю, в металле возникают мощные волны сжатия и растяжения, которые могут вызвать разрушение шва сразу после его формирования. Песок поглощает избыточный импульс и не дает отраженным волнам вернуться в зону контакта в критический момент остывания. Мягкий грунт также позволяет сохранять плоскостность плиты и предотвращает ее деформацию под воздействием огромного давления продуктов взрыва.

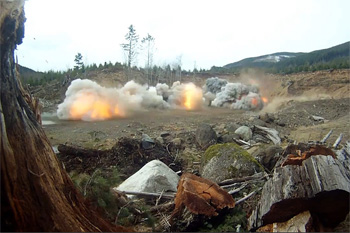

На открытых полигонах слой грунта также служит защитой от разлета осколков и снижает уровень шума при детонации больших зарядов. После каждого подрыва песчаную поверхность тщательно выравнивают, чтобы обеспечить идеальную параллельность пластин при следующем цикле работ. Чистота песка имеет значение, так как крупные камни или посторонние предметы могут оставить вмятины на нижней поверхности готового биметалла.

Основной метод проверки целостности шва после взрыва - ультразвуковая дефектоскопия, которая позволяет увидеть зоны непроплава без разрушения изделия. Ультразвуковой датчик сканирует всю площадь пластины и фиксирует отражение сигнала от границы раздела двух металлов.

Если между слоями возникла прочная металлическая связь, сигнал проходит сквозь стык практически без потерь или искажений. Наличие пустот или расслоений сразу отображается на мониторе прибора в виде характерных пиков, что позволяет точно определить границы дефектного участка. Такой контроль проводят по всей поверхности листа с шагом в 10 или 20 мм для исключения малейших рисков брака в ответственных конструкциях.

Кроме ультразвука применяют механические испытания на срез или разрыв образцов, которые вырезают из краев готовой плиты. Эти тесты показывают реальную прочность связи и позволяют убедиться в отсутствии хрупких зон внутри соединения. Часто прочность шва на срез оказывается выше, чем прочность самого слабого металла в паре, что подтверждает высокое качество процесса. Для изучения микроструктуры используют металлографические исследования, где под микроскопом анализируют форму волн и отсутствие интерметаллидов.

Сварка взрывом позволяет наносить защитный слой на сталь с гораздо более высокой скоростью и качеством, чем традиционная наплавка или механическое крепление листов. При наплавке неизбежно происходит перемешивание основного металла с наплавляемым, что снижает коррозионную стойкость защитного слоя из-за попадания в него углерода.

Взрывной метод сохраняет чистоту плакирующего металла на 100%, потому что диффузия и плавление в процессе практически отсутствуют. Толщина наносимого слоя может быть любой от 1 до 15 мм, при этом она остается строго равномерной по всей площади листа. Это позволяет экономить дорогие материалы, такие как титан, тантал или нержавеющая сталь, используя их только там, где это необходимо.

Метод исключает появление внутренних напряжений, которые часто возникают при термической наплавке и приводят к деформации массивных заготовок. Плакированные взрывом листы можно подвергать гибке, вальцовке и даже глубокой вытяжке без риска отслоения защитного покрытия. Адгезия слоев при таком способе соединения сопоставима с прочностью монолитного металла, что недостижимо для клеевых или механических способов фиксации.

Для выполнения взрывных работ в условиях обычного производства используют специальные взрывные камеры, которые способны выдерживать давление газов и гасить ударные волны. это массивные стальные сосуды с толстыми стенками, оснащенные системами фильтрации воздуха и звукоизоляцией. Внутри камеры создают вакуум или заполняют ее инертным газом для снижения шума и предотвращения окисления металла при детонации.

Использование камер позволяет автоматизировать процесс и проводить сварку мелких и средних деталей без выезда на удаленные полигоны. Весь цикл подготовки и подрыва контролируют дистанционно с помощью защищенных пультов управления и систем видеонаблюдения.

Взрывные камеры значительно повышают безопасность труда, так как они полностью исключают разлет осколков и воздействие продуктов сгорания на персонал. Но размеры заготовок в этом случае ограничены внутренним объемом сосуда, поэтому крупные плиты по-прежнему варят на открытом воздухе. Стенки камеры изнутри защищают сменными броневыми листами, которые принимают на себя основную нагрузку и легко заменяются при износе.

Несмотря на наличие самоочищающейся кумулятивной струи, предварительная подготовка кромок остается важным этапом для достижения стабильного результата. Поверхность пластин очищают от толстых слоев ржавчины, окалины и консервационной смазки с помощью дробеструйной обработки или шлифования. Если на металле останутся глубокие раковины или крупные включения грязи, струя может не успеть удалить их полностью, что приведет к появлению зон без сварки.

Шероховатость поверхности должна соответствовать определенным параметрам, чтобы обеспечить правильное зацепление слоев в момент формирования волны. Слишком гладкая, полированная поверхность иногда мешает стабильному волнообразованию, поэтому металлу придают легкую матовость.

После механической очистки детали обязательно обезжиривают органическими растворителями для удаления невидимых пленок масла и жира. Наличие влаги на поверхности также недопустимо, так как она мгновенно превращается в пар и создает газовые пузыри в зоне шва. Перед установкой заготовок в рабочее положение их тщательно протирают сухой тканью, чтобы исключить попадание пыли в технологический зазор.

Технологию используют при ликвидации аварий на магистральных сетях, когда нужно быстро установить герметичную муфту или заглушку без остановки потока продукта. В этом случае используют специальные кольцевые заряды, которые прижимают ремонтную деталь к поврежденному участку трубы за доли секунды.

Взрывной метод позволяет работать под водой или в условиях сильной загазованности, где обычная электрическая дуга может спровоцировать пожар. Холодный характер соединения гарантирует сохранение прочности старой трубы, так как она не испытывает термического ослабления в зоне ремонта. Такие операции требуют высочайшей точности расчетов, чтобы энергия взрыва не повредила внутреннюю структуру основного трубопровода.

Ремонтные комплекты со встроенными зарядами поставляют в готовом виде, что максимально упрощает их монтаж в полевых условиях. После детонации муфта становится частью трубы на молекулярном уровне, обеспечивая полную герметичность стыка на долгие годы. Этот метод особенно эффективен для ремонта нефтепроводов и газопроводов в удаленных регионах, где доставка тяжелого сварочного оборудования затруднена.
