Сверление глухих отверстий
Описание
Часто задаваемые вопросы по сверлению глухих отверстий
Стандартное спиральное сверло имеет коническую вершину, поэтому всегда оставляет после себя углубление в форме воронки. Когда чертеж требует формирования плоской опорной поверхности, процесс разделяют на два последовательных этапа.
Сначала в металле делают полость обычным сверлом на глубину, которая на 2-3 мм меньше финального размера. После этого в работу вступает торцевая фреза или цековка, которая имеет прямые режущие кромки. Этот инструмент полностью срезает конус и формирует ровную площадку, которая располагается строго перпендикулярно оси канала.
В процессе чистовой доводки дна скорость вращения шпинделя снижают, чтобы исключить вибрации и появление микроскопических неровностей. Нужно внимательно следить за отсутствием мелкой стружки под торцом инструмента, так как она может поцарапать зеркальную поверхность металла. Качественное удаление продуктов резания обеспечивают через подачу сжатого воздуха или промывку маслом. Если дно служит местом посадки точного клапана, его дополнительно обрабатывают притирочной головкой.
Когда инструмент долго контактирует с металлом, он нагревается и его линейный размер увеличивается на несколько десятых долей миллиметра. В случае со сквозными отверстиями этот фактор не имеет значения, но при глухом сверлении он приводит к превышению заданного лимита глубины.
Если станок настраивают по холодному инструменту, через 10 минут непрерывной работы сверло уходит вглубь больше, чем планировали. Данная ошибка часто ведет к браку, потому что перемычка между дном и обратной стороной детали становится слишком тонкой. Для предотвращения проблемы используют системы температурной компенсации в блоках ЧПУ.
Жидкость для охлаждения должна поступать в зону резания непрерывно, так как она стабилизирует температуру стали и оснастки. Когда работают с массивными заготовками, учитывают и расширение самого материала детали. Если просверлить горячую деталь точно в размер, то после остывания глубина отверстия уменьшится из-за естественной усадки металла. Перед проведением финальных измерений заготовку выдерживают до достижения комнатной температуры.
При сверлении глухих отверстий стружка не может выйти наружу самостоятельно, поэтому она быстро забивает спиральные канавки и вызывает заклинивание. Чтобы очистить рабочую зону, применяют метод прерывистого сверления с периодическим полным выводом шпинделя.
Когда сверло выходит из заготовки, центробежная сила сбрасывает остатки металла, а свежая порция смазки заливает полость. Частоту таких возвратов определяют исходя из диаметра инструмента: обычно они происходят через каждые 3-5 мм пути. Это предотвращает перегрев кромок и защищает стенки от появления глубоких царапин.
В современных станках используют сверла с внутренними каналами, по которым под давлением 20 бар и выше подают эмульсию. Мощный поток жидкости мгновенно подхватывает крошку и выталкивает ее вдоль наружных пазов в сторону выхода. Если диаметр отверстия очень мал, применяют вакуумные насадки для отсоса мелкой пыли. Когда работают с вязкими сплавами, используют специальные стружколомы на кромках для измельчения ленты на мелкие фрагменты.

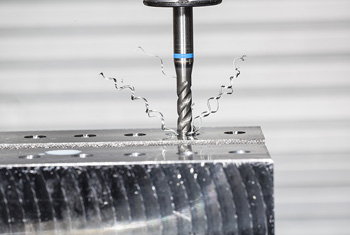

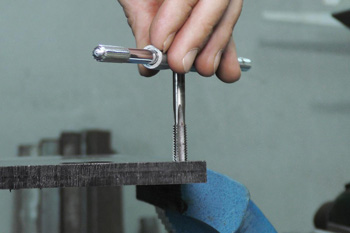

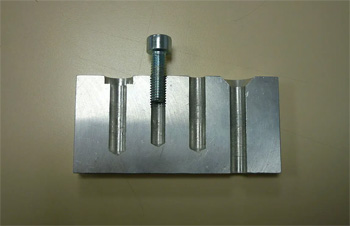

Нарезание резьбы в закрытом отверстии требует обязательного наличия свободного пространства на дне для выхода кончика метчика. Просверленная глубина должна превышать длину резьбовой части на 3-5 полных шагов винта. Если не оставить этот технологический запас, инструмент упрется в металл и мгновенно сломается из-за резкого роста нагрузки.
При работе используют метчики со спиральной канавкой, которые направляют стружку вверх, в сторону хвостовика. Это исключает скопление металлической крошки на дне и предотвращает заклинивание инструмента при обратном ходе. Оборудование оснащают патронами с предохранительными муфтами, которые отключают вращение при превышении заданного крутящего момента.
Смазка при этой операции должна быть максимально вязкой, чтобы она удерживалась на кромках и снижала трение. Когда выполняют резьбу в твердых материалах, процесс разделяют на два этапа с использованием чернового и чистового метчиков. После завершения работы полость тщательно промывают, потому что остатки стружки на дне помешают ввинчиванию болта до нужной отметки.
Зенкерование помогает исправить направление оси отверстия и убрать неровности, которые остались после первичного прохода сверла. Многолезвийный инструмент работает гораздо стабильнее, поэтому исключает вибрации и дробление при формировании геометрии дна.
Зенкер снимает слой металла толщиной от 0.5 до 1.5 мм, что обеспечивает высокую цилиндричность стенок. Когда в отверстии нужно сделать уступ под пружину или головку винта, зенкер формирует четкую грань без задиров. После этой операции поверхность становится готовой к финишному развертыванию или шлифовке.
Для обработки глухих отверстий выбирают зенкеры с торцевыми режущими кромками, которые могут работать в упор. Когда инструмент достигает нижней точки, подачу отключают и выполняют несколько оборотов на выдержке для зачистки плоскости. Этот прием позволяет получить зеркальный блеск и высокую гладкость металла без микроскопических ступенек. Если заготовка имеет литую структуру, зенкерование убирает твердую корку и скрытые дефекты поверхности.
Когда до края заготовки остается менее 2 мм металла, осевое давление сверла начинает деформировать перемычку и на обратной стороне появляется бугорок. Чтобы сохранить геометрию детали, скорость подачи в конце пути снижают до минимальных значений.
Также применяют сверла с особой заточкой, которая уменьшает осевую силу за счет изменения углов на режущих кромках. Если материал очень мягкий, под заготовку подкладывают жесткую опору из аналогичного сплава для создания противодавления. Это позволяет сверлить отверстия в тонких перегородках без потери эстетического вида и прочности.
Инструмент должен быть идеально острым, потому что затупленное сверло не режет сталь, а просто мнет ее вперед. Использование охлаждающей жидкости под высоким давлением снижает трение и помогает контролировать процесс врезания. В ответственных узлах авиационной техники для таких задач выбирают лазерное или электроэрозионное сверление. Если деформация все же возникла, ее устраняют финишной подрезкой торца на токарном станке.
Для контроля перемещения сверла в ручном режиме используют лимбы маховиков, которые находятся на пиноли задней бабки или на суппорте. Перед началом работы кончик инструмента подводят до касания с торцом заготовки и обнуляют показания шкалы.
Каждое деление лимба соответствует определенному смещению, обычно это 0.1 или 0.05 мм. Нужно учитывать люфт в винтовой паре, поэтому движение всегда совершают только в одном направлении. Такой метод позволяет достичь приемлемой точности при изготовлении простых деталей или единичных заказов.
Если станок не имеет четкой шкалы, на сверло устанавливают регулируемый втулочный упор, который физически ограничивает ход шпинделя. Когда втулка касается заготовки, дальнейшее продвижение инструмента становится невозможным. Также часто используют метод нанесения меток маркером на тело сверла, но он дает большую погрешность и подходит только для черновой обработки. При серийном выпуске продукции всегда выбирают автоматические циклы ЧПУ для исключения человеческого фактора.
Рассверливание глухой полости требует точного совмещения осей двух инструментов, так как любое смещение приведет к появлению ступеньки на дне. Когда второе сверло входит в узкий канал, оно может начать вибрировать из-за неравномерного распределения припуска по сторонам.
Чтобы избежать этой проблемы, сначала выполняют короткую расточку входа для создания надежной базы. При увеличении диаметра объем стружки возрастает в несколько раз, поэтому систему очистки настраивают на максимальную мощность. Если металлическая крошка забьет зазор, произойдет мгновенный перегрев и поломка дорогостоящей оснастки.
Подача масла должна быть обильной, потому что трение боковых поверхностей сверла о стенки канала создает высокую температуру. Когда работают с глубокими отверстиями, используют удлиненные оправки с повышенной жесткостью. На финальном этапе проверяют отсутствие микроскопических задиров, которые часто возникают при выводе инструмента. Ступенчатое увеличение диаметра позволяет снизить нагрузку на оборудование и получить отверстие с ровными стенками.
Для обработки хрупких материалов типа чугуна или бронзы выбирают сверла с увеличенным углом заточки до 140 градусов. Это снижает риск выкрашивания кромок на дне отверстия и обеспечивает стабильное формирование мелкой стружки.
Когда работают с вязкой нержавеющей сталью, используют инструмент из кобальтовых сплавов с полированными канавками. Гладкая поверхность спирали облегчает выход липкой стружки наружу и предотвращает ее налипание на металл. Для мягкого алюминия подходят сверла с большим углом наклона винтовой линии, которые эффективно выбрасывают легкие опилки из глубины.
Твердость заготовки определяет и материал самого инструмента: для закаленных сталей используют монолитные твердосплавные сверла. Они сохраняют остроту при высоких температурах и позволяют работать без предварительного отжига детали. Если металл имеет неоднородную структуру, выбирают оснастку с усиленной сердцевиной для предотвращения поломки при ударах.
Мгновенная остановка вращения в нижней точке хода приводит к заклиниванию кромок сверла в несрезанном слое металла. Когда шпиндель замирает, упругая деформация системы возвращает заготовку в исходное состояние и намертво зажимает инструмент. При последующей попытке запуска или вывода сверла произойдет скол режущей части или поломка всего стебля.
Правильная технология требует небольшой паузы на дне при продолжающемся вращении без осевой подачи. Это позволяет инструменту чисто срезать остатки стружки и выровнять плоскость дна перед подъемом. Время такой выдержки обычно составляет от 1 до 2 секунд, что вполне достаточно для калибровки глубины.
После этого сверло выводят из отверстия на рабочих оборотах и только потом отключают привод станка. В автоматических программах ЧПУ данный цикл прописывают специальным кодом для обеспечения стабильности результата. Такой подход исключает появление царапин и задиров на боковых поверхностях отверстия при выходе инструмента.
Для измерения используют штангенглубиномеры или специальные индикаторные нутромеры с насадками для дна. Прибор имеет узкий измерительный стержень, который опускают в полость до упора в нижнюю плоскость. Важно следить, чтобы наконечник не попал в конусное углубление от центра сверла, если чертеж требует замера по цилиндрической части.
Для высокоточных работ применяют лазерные сканеры, которые строят трехмерную модель внутреннего пространства детали. Это позволяет выявить любые отклонения формы и точно определить расстояние до критических точек конструкции.
Перед замером отверстие обязательно продувают сжатым воздухом для удаления остатков масла и микроскопической пыли. Даже мелкая соринка на дне может исказить результат на 0.1 мм, что недопустимо для прецизионных изделий. Если доступ к отверстию затруднен, используют контрольные штифты или калиброванные пробки определенной длины. В массовом производстве применяют автоматические измерительные станции, которые проверяют всю партию деталей за несколько минут.
Стоимость
| Глубина, мм | Стоимость, руб./отверстие | |||
|---|---|---|---|---|
| До 6 | от 10 | |||
| До 8 | от 20 | |||
| До 10 | от 30 | |||
| До 12 | от 40 | |||
| До 14 | от 50 | |||
| До 16 | от 60 | |||
| До 18 | от 70 | |||
| До 20 | от 80 | |||
| До 30 | от 90 | |||
| До 40 | от 100 | |||
| До 50 | от 110 | |||
| До 60 | от 120 | |||
| До 70 | от 130 | |||
| До 80 | от 140 | |||
| До 90 | от 150 | |||
| До 100 | от 160 | |||
