Тавр алюминиевый

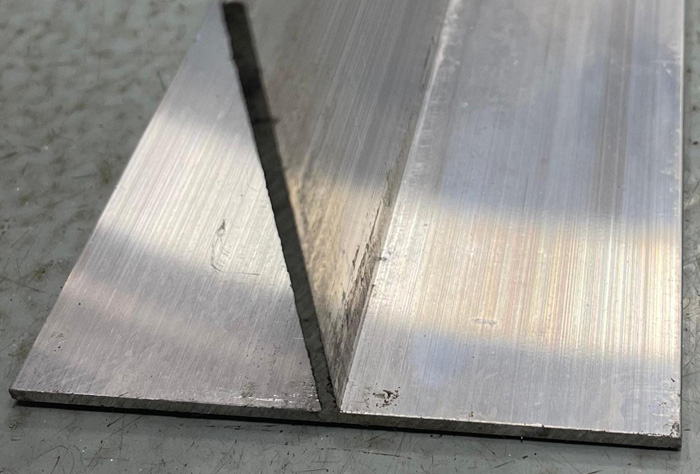

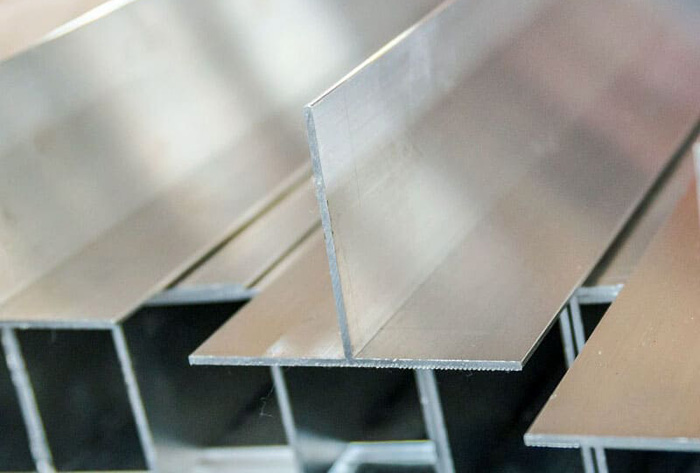

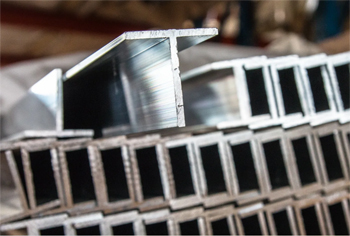

Алюминиевый тавр имеет в поперечном сечении одну горизонтальную полку и одну вертикальную стенку, которые образуют форму буквы Т. Двутавровая балка обладает двумя параллельными полками, потому что её конструкция рассчитана на гораздо более высокие нагрузки на изгиб.

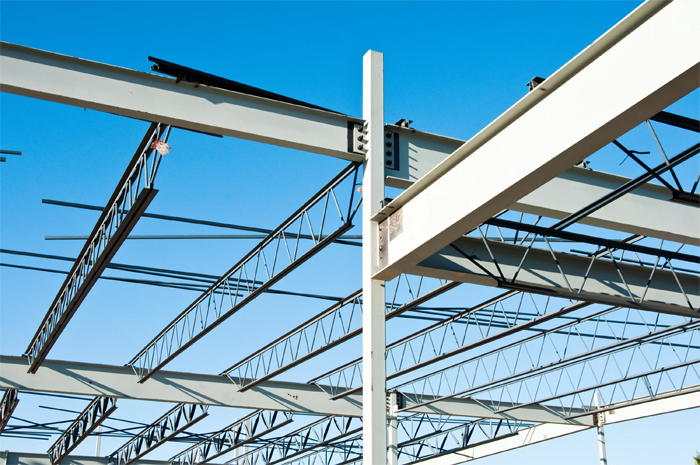

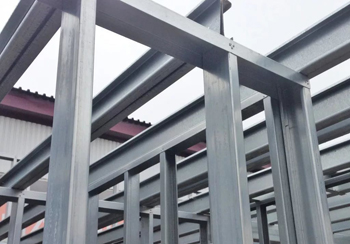

Тавр выбирают для создания легких каркасов или направляющих, когда требуется плотное примыкание профиля к плоской поверхности основания. Одинарная полка позволяет легко стыковать панели облицовки и закрывать зазоры между листами металла в фасадных системах. Двутавр чаще выполняет роль мощной несущей балки в перекрытиях зданий или рамах тяжелых станков.

Геометрия тавра обеспечивает хорошую жесткость при работе на изгиб в вертикальной плоскости, но профиль уступает двутавру в сопротивлении крутящим моментам. Облегченная форма тавра помогает снизить общий вес металлоконструкции и сокращает расход алюминия при производстве типовых деталей. Т-образный профиль закладывают в чертежи, если одна сторона узла должна оставаться открытой для последующего монтажа оборудования. Двутавры имеют большую площадь поверхности, что требует больше времени на защитную обработку или покраску изделий.

Т-образный алюминиевый профиль служит основным вертикальным направляющим элементом при монтаже навесных фасадных систем. Его крепят к стене здания при помощи кронштейнов, чтобы создать ровную плоскость для последующей установки облицовочных кассет или плит.

Широкая полка тавра обеспечивает надежную опору для краев двух соседних панелей и позволяет закрепить их заклепками или кляммерами. Вертикальная стенка профиля создает необходимый воздушный зазор между утеплителем и облицовкой, потому что через это пространство уходит лишняя влага. Алюминий не ржавеет под действием конденсата и сохраняет прочность каркаса в течение 50 лет и более.

Малый вес тавра снижает нагрузку на несущие стены, что позволяет облицовывать даже старые здания без риска их разрушения. Профиль легко режут под нужный размер прямо на объекте, поэтому монтаж происходит быстро и без большого количества отходов. Использование Т-образного профиля обеспечивает идеальную вертикальность фасада и упрощает выравнивание всех декоративных элементов.

Несущая способность тавра зависит от высоты его стенки, толщины металла и марки выбранного алюминиевого сплава. При расчетах учитывают момент сопротивления сечения, который определяет сопротивляемость профиля прогибу под вертикальным давлением.

Для небольших декоративных конструкций выбирают тавры с размером полки 20×20 мм, для каркасов остекления требуются изделия 80×50 мм и крупнее. Толщина стенки обычно варьируется от 1.5 до 5 мм, потому что тонкий металл может деформироваться при затяжке болтовых соединений. Профиль должен сохранять жесткость и не превышать допустимый прогиб 1/200 части длины пролета.

Закаленные сплавы типа АД31Т1 выдерживают в два раза большие нагрузки по сравнению с отожженным алюминием без пластической деформации. Если тавр используют как балку, его располагают стенкой вертикально для максимальной реализации прочностных свойств сечения. При горизонтальном расположении полок жесткость профиля на изгиб падает в несколько раз. При проектировании перекрытий и рам станков инженеры применяют специальные коэффициенты надежности.

Для производства алюминиевых тавров чаще всего применяют сплавы серии 6ххх, которые содержат магний и кремний в качестве легирующих добавок. В России самым востребованным материалом считается АД31, потому что он обладает идеальным балансом пластичности и коррозионной стойкости. Этот сплав легко проходит через фильеры экструзионного пресса и позволяет получать профили с очень сложной геометрией и гладкой поверхностью. После проведения закалки и искусственного старения металл приобретает нужную твердость для работы в строительных конструкциях.

Сплав 6063 часто выбирают для изделий, которые будут проходить процедуру декоративного анодирования. Если Т-образный профиль планируют использовать в судостроении или при контакте с морской водой, выбирают сплавы серии АМг. Магний в составе металла обеспечивает великолепную защиту от электрохимической коррозии и повышает свариваемость деталей.

Для высоконагруженных узлов авиационной техники заказывают тавры из дюралюминия марки Д16, который обладает колоссальной прочностью на разрыв. Нужно помнить, что дюраль требует обязательной защиты поверхности лакокрасочными материалами из-за низкой стойкости к окислению.

Т-образный алюминиевый профиль часто применяют для отвода тепла от мощных светодиодов, процессоров или силовых транзисторов. Алюминий обладает великолепной теплопроводностью, поэтому быстро забирает энергию у электронного компонента и рассеивает её в воздухе.

Вертикальная стенка тавра выполняет роль ребра охлаждения, которое увеличивает площадь контакта металла с окружающей средой. Это свойство позволяет создавать компактные и эффективные системы охлаждения без использования вентиляторов. Т-образную форму удобно монтировать на плоские корпуса приборов при помощи теплопроводного клея или винтов.

Для повышения эффективности теплоотвода поверхность тавра иногда делают рифленой или подвергают черному анодированию. Черный цвет улучшает излучающую способность металла, что помогает еще быстрее снижать температуру оборудования. Малый вес алюминия позволяет устанавливать такие радиаторы на печатные платы без риска их повреждения или изгиба.

Т-образный профиль стоит значительно дешевле специализированных игольчатых радиаторов, но справляется с задачами средней сложности.

Сварку алюминиевого тавра проводят методом аргонодуговой сварки на переменном токе для качественного разрушения оксидного слоя. Поверхность в зоне будущего шва тщательно зачищают металлической щеткой и обезжиривают спиртовыми составами. Инертный газ аргон надежно изолирует сварочную ванну от кислорода, потому что алюминий мгновенно окисляется при нагреве.

Присадочный пруток выбирают в строгом соответствии с маркой сплава профиля для получения однородного и прочного соединения. Если тавр изготовлен из сплава АД31, используют проволоку с добавлением кремния для предотвращения появления трещин. Важно следить за температурой нагрева, так как избыточное тепло может вызвать деформацию тонких полок и стенки профиля. После завершения работ шов медленно охлаждают на воздухе для снятия внутренних напряжений в металле.

Сварные соединения на таврах обычно располагают так, чтобы они не мешали последующему монтажу облицовочных панелей. Качество шва проверяют визуально на отсутствие пор, наплывов и непроваров в корне соединения. Для ответственных конструкций в машиностроении применяют ультразвуковой контроль целостности структуры.

Монтаж алюминиевого тавра на твердое основание выполняют при помощи стальных фасадных кронштейнов и анкерных дюбелей. Вертикальную стенку профиля соединяют с кронштейном болтами или вытяжными заклепками, которые обеспечивают надежную фиксацию под нагрузкой.

Между стальным кронштейном и алюминиевым тавром обязательно помещают паронитовую или пластиковую прокладку для разрыва гальванической пары. Эта изоляция предотвращает развитие контактной коррозии, которая может быстро разрушить алюминий во влажной среде. Крепежные отверстия в стенке профиля делают овальными для компенсации теплового расширения металла при нагреве на солнце.

Если тавр используют для внутренних декоративных работ, его можно приклеить на ровную стену при помощи высокопрочного монтажного клея. Перед нанесением состава поверхность алюминия обезжиривают и очищают от оксидной пленки для обеспечения максимальной адгезии. При болтовом креплении важно использовать нержавеющие метизы или оцинкованные болты с широкими шайбами для равномерного распределения давления.

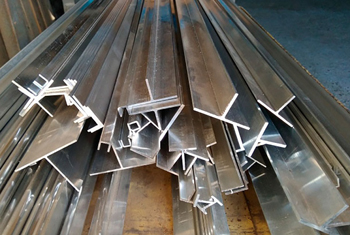

Главным достоинством алюминиевого Т-образного профиля считается его легковесность. Использование алюминия позволяет создавать мобильные конструкции, которые можно перемещать и монтировать без тяжелой техники. Алюминий обладает естественной защитой от ржавчины, поэтому не требует ежегодной покраски или нанесения дорогих антикоррозийных покрытий. Металл гораздо легче поддается механической обработке, что сокращает износ инструмента и затраты времени на заготовительные операции. На морозе его можно использовать без боязни, что он не выдержит экстремальных температур и растрескается.

Высокая теплопроводность алюминия делает тавр незаменимым для систем охлаждения и светотехнических приборов. Эстетичный внешний вид металла позволяет использовать его в архитектурных проектах без дополнительной отделки поверхности. Алюминий не обладает магнитными свойствами и не искрит при ударах, что крайне важно для безопасности на химических производствах.

Для защиты узлов соединения алюминиевого тавра со стальными или медными деталями используют диэлектрические прокладки и специальные герметики. Прямой контакт разнородных металлов вызывает электрохимическую реакцию, которая быстро разрушает структуру алюминиевого сплава.

Между полками профиля и крепежными элементами устанавливают шайбы из полиамида или нержавеющей стали высокого качества. Все болтовые стыки после сборки покрывают защитной мастикой или краской для полной герметизации от атмосферной влаги. Использование нержавеющего крепежа класса А2 или А4 значительно снижает риск появления очагов окисления в зоне контакта.

В агрессивных средах на поверхность тавра наносят защитный слой грунта и эмали, который создает дополнительный барьер для ионов агрессивных веществ. Регулярный осмотр мест крепления позволяет вовремя обнаружить повреждение изоляции и устранить причину возможной коррозии. Особое внимание уделяют торцам профиля, где оксидная пленка может быть тоньше после резки или сверления. Для обработки кромок непосредственно перед монтажом каркаса профессионалы используют специальные алюмоцинковые составы.

Алюминиевые тавры следует хранить в сухих проветриваемых помещениях на ровных деревянных подставках для исключения деформации штанг. Несмотря на коррозионную стойкость, застойная влага и конденсат могут вызвать появление белых пятен и потемнение поверхности металла.

Профили укладывают горизонтально в пачки, прокладывая между слоями плотную бумагу или полиэтиленовую пленку для защиты от царапин. Нельзя допускать прямого контакта алюминия с бетонным полом, щелочами или строительными растворами. Стеллажи должны обеспечивать свободный доступ воздуха к каждому ряду изделий для естественной вентиляции.

При хранении на открытом воздухе профили обязательно накрывают водонепроницаемыми тентами, обеспечивая при этом зазор для циркуляции воздуха под укрытием. Попадание дорожной соли или цементной пыли на алюминий может привести к глубокому разрушению защитной оксидной пленки. Не рекомендуется ставить тяжелые предметы сверху на пачки профиля, потому что это может вызвать изгиб или скручивание тонких стенок тавра. Если профили привезли на склад в зимнее время, их нельзя вскрывать сразу для предотвращения образования росы на холодном металле.
