Термитная сварка

В основе метода лежит экзотермическая реакция между порошком активного металла и оксидом менее активного металла. Чаще всего используют смесь измельченного алюминия и железной окалины, так как алюминий обладает высоким сродством к кислороду.

Когда зажигательный состав инициирует процесс, начинается бурное замещение кислорода в структуре оксида железа. В ходе этой реакции выделяется колоссальное количество тепловой энергии, потому что связи в молекулах перестраиваются очень быстро. В результате образуется чистый расплав железа и побочный продукт в виде оксида алюминия, который всплывает на поверхность.

Температура внутри реакционного тигля мгновенно поднимается до +2500℃ или даже выше, что позволяет металлу оставаться в жидком состоянии. Жидкое железо имеет гораздо большую плотность, поэтому оно опускается на дно емкости под слой легкого шлака. Шлаковая корка надежно защищает расплав от контакта с атмосферным азотом и предотвращает преждевременное остывание массы. Реакция протекает автономно и не требует подачи дополнительного кислорода извне, так как весь необходимый окислитель уже содержится в составе смеси.

Когда процесс завершают, получают перегретый металл, который обладает отличной текучестью и легко заполняет все пустоты литейной формы. Такой химический механизм обеспечивает получение однородного сплава с минимальным содержанием вредных газовых примесей.

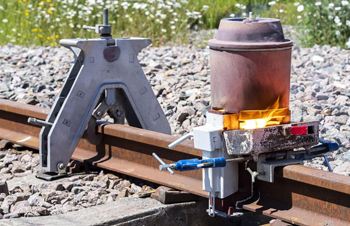

Технология позволяет создавать бесстыковой путь, который значительно снижает износ колес поездов и увеличивает срок службы всей колеи. Сначала концы рельсов выравнивают и устанавливают между ними технологический зазор около 25 мм для свободного прохождения расплава. Вокруг стыка монтируют огнеупорные формы из кварцевого песка и бентонитовой глины, чтобы удержать жидкую сталь внутри рабочей зоны.

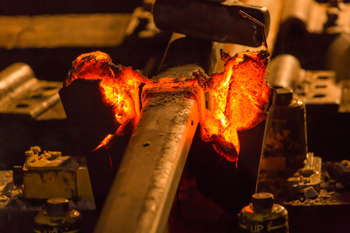

Перед заливкой торцы рельсов обязательно прогревают бензиновой горелкой до температуры +900℃, потому что холодный металл может вызвать появление трещин. Когда термит в тигле полностью реагирует, запорную пробку открывают, и перегретая сталь устремляется в форму. Жидкий металл плавит кромки рельсов и сливается с ними в единый монолитный блок. После остывания форму разбивают молотком, а излишки металла на головке рельса удаляют специальным гидравлическим резаком.

Фрагменты шлака и приливы стали на шейке и подошве рельса счищают зубилом, так как они могут мешать установке путевого оборудования. Финальная стадия включает шлифовку поверхности катания до идеального уровня с помощью мобильных станков.

Медный термит состоит из порошка меди и оксида меди, которые при взаимодействии образуют высокопроводящий расплав для соединения кабелей. Этот способ незаменим при создании контуров заземления и защитных сетей на энергетических объектах, где важен минимальный переходный контакт.

Провода укладывают в многоразовую графитовую форму, которая плотно зажимает жилы и предотвращает их смещение во время заливки. Когда смесь поджигают, расплавленная медь мгновенно обволакивает каждый проводок и создает надежный электрический мост. Такое соединение обладает идеальной коррозионной стойкостью, потому что внутри него отсутствуют пустоты и окисленные участки. Стык не разрушается под воздействием агрессивных солей в почве и сохраняет свои свойства на протяжении 30 или 40 лет.

Электрическое сопротивление термитного узла часто оказывается ниже, чем у целого участка кабеля аналогичного сечения. Форма из графита выдерживает до 50 циклов использования, что делает процесс экономически выгодным при больших объемах монтажа. В отличие от болтовых зажимов термитная связь не требует регулярной подтяжки и проверки затяжки контактов.

Термитная смесь обладает высокой температурой воспламенения, поэтому обычная спичка или зажигалка не могут запустить химический процесс. Для активации используют специальные зажигательные палочки или термитные спички, которые горят с выделением интенсивного жара. Также часто применяют магниевую ленту или порцию стартового порошка с низким порогом срабатывания.

Когда стартовый состав загорается, он создает локальный очаг температуры около +1200℃, которой хватает для начала основной реакции. Современные системы часто оснащают дистанционным электрическим поджигом, чтобы человек мог находиться на безопасном расстоянии в момент вспышки. Электрический импульс подают на вольфрамовую спираль, которая мгновенно разогревает порцию термита до точки срабатывания.

Применение дистанционных методов исключает риск поражения глаз ярким светом и защищает от случайных брызг металла. Зажигательный состав помещают в небольшое углубление в верхней части заряда и прикрывают защитным экраном от ветра. Если работают в условиях повышенной влажности, используют герметичные капсулы с инициатором для предотвращения осечек. После начала горения процесс остановить невозможно, поэтому все подготовительные действия проводят с максимальной тщательностью.

Литейная форма удерживает расплавленный металл в заданной зоне и придает будущему шву необходимую геометрическую форму. Она должна выдерживать мгновенный нагрев до +2500℃ без деформации и разрушения структуры.

Для разовых работ формы делают из смеси кварцевого песка, огнеупорной глины и специальных связующих смол. Такие изделия обладают хорошей газопроницаемостью, что позволяет парам и газам свободно выходить из зоны шва. Когда изготавливают серийные детали, применяют формы из графита или жаропрочной керамики, которые имеют длительный ресурс эксплуатации. Внутреннюю поверхность иногда покрывают слоем защитной краски для предотвращения прилипания металла к стенкам.

Конструкция формы включает в себя литниковую систему, по которой металл поступает в рабочую камеру, и выпоры для выхода воздуха. Точность подгонки половинок формы определяет отсутствие облоя и наплывов на готовом соединении. Если зазоры между формой и заготовкой будут слишком велики, их уплотняют огнеупорным шнуром или специальной мастикой. После заливки форма также выступает в роли теплового экрана, который обеспечивает медленное и равномерное остывание металла.

Главное преимущество метода - полная автономность и отсутствие необходимости в тяжелых генераторах или длинных кабельных линиях. Для проведения работ требуются только комплект смеси, портативные формы и небольшой набор ручного инструмента. Это позволяет выполнять ремонт мостов, трубопроводов и линий связи в труднодоступных горных или лесных районах.

Процесс занимает гораздо меньше времени, так как формирование всего объема шва происходит одновременно за один цикл заливки. При электродуговой сварке массивных деталей пришлось бы накладывать десятки слоев, что требует огромных затрат энергии и времени. Термитный шов получается монолитным и не содержит межслойных дефектов или шлаковых включений.

Метод не зависит от погодных условий, так как реакция протекает внутри защищенного тигля и формы. Сильный ветер или дождь не мешают формированию качественного соединения при условии правильной защиты литниковой системы. Оборудование для термитной обработки весит в 10 раз меньше, чем сварочный агрегат аналогичной мощности. Это существенно снижает логистические расходы и позволяет быстро перебрасывать бригады между объектами.

После завершения кристаллизации металла поверхность соединения покрыта плотной коркой из оксида алюминия и остатков огнеупорной футеровки. Шлак имеет хрупкую структуру, поэтому его удаляют легкими ударами молотка или скребком после частичного остывания шва. Важно не начинать очистку слишком рано, чтобы не повредить неокрепший металл внутри соединения.

Когда основная масса шлака снята, приступают к удалению прибылей и литников с помощью газовой резки или механических пил. Эти элементы необходимы в процессе заливки для компенсации усадки, но после застывания они становятся лишними. Поверхность зачищают металлической щеткой для удаления мелких включений и пыли.

Если шов расположен на функциональной поверхности, его подвергают шлифовке абразивными кругами до достижения проектных отметок. В случае сварки рельсов шлифовка должна обеспечить идеальную плавность перехода между основным металлом и зоной стыка. При работе с кабелями заземления финишная отделка ограничивается визуальным осмотром и удалением острых заусенцев.

Низкие температуры воздуха требуют обязательного предварительного прогрева заготовок и форм для предотвращения теплового удара. Если влить расплав температурой +2500℃ в ледяную форму, металл мгновенно застынет на краях и не успеет сплавиться с основой.

Для прогрева используют мощные газовые горелки, которые поднимают температуру металла до +800℃ или +900℃ непосредственно перед началом реакции. Саму термитную смесь хранят в утепленных контейнерах или обогреваемых бытовках для сохранения ее активности.

При сильном морозе время остывания шва сокращается, что может привести к появлению опасных закалочных структур в стали. Поэтому после заливки форму дополнительно укрывают термоизоляционными матами или засыпают сухим песком. Медленное охлаждение позволяет атомам занять устойчивые положения в кристаллической решетке и снижает уровень внутренних напряжений.

Качество шва при работе зимой остается стабильным, если соблюдать все технологические паузы и режимы подогрева. Важно следить за отсутствием инея и льда в зоне стыка, так как влага мгновенно превращается в пар и вызывает выброс расплава.

Термитный карандаш - компактный стержень из спрессованной смеси с центральным запальным фитилем. Его применяют для быстрого ремонта мелких трещин, заварки небольших отверстий или разогрева закисших резьбовых соединений. При горении он выдает направленную струю жидкого металла, которая заполняет дефект и сплавляется с краями детали.

Этот инструмент незаменим в полевых условиях для восстановления целостности садового инвентаря, элементов ограждений или простых кронштейнов. Для работы не требуется специальная оснастка, так как карандаш можно держать в руках с помощью простых защитных приспособлений. Время горения одного стержня составляет от 20 до 40 секунд, что позволяет быстро устранить поломку. Температура пламени достигает значений, достаточных для надежного плавления углеродистой стали и чугуна. После сгорания на месте ремонта остается небольшой слой шлака, который легко счищается обычным напильником.

Термитные карандаши имеют неограниченный срок годности при условии хранения в сухом месте без доступа влаги. Их часто включают в аварийные комплекты для водителей большегрузов и ремонтных бригад коммунальных служб.

Ремонт чугуна требует особого состава смеси с добавлением кремния и других элементов для предотвращения отбеливания металла в зоне шва. При обычном нагреве чугун склонен к появлению трещин, поэтому термитный метод с его плавным остыванием под слоем шлака дает хорошие результаты.

Предварительный прогрев всей массивной станины обязателен, чтобы минимизировать температурный градиент в хрупком материале. Расплав заполняет подготовленную полость и обеспечивает прочную металлическую связь на атомарном уровне. После заливки деталь оставляют в форме на несколько часов до полного остывания, что гарантирует отсутствие внутренних напряжений.

Метод позволяет восстанавливать целостность станин прессов, молотов и других тяжелых станков. Чугунный термит обеспечивает хорошую обрабатываемость шва обычным режущим инструментом после завершения всех работ. Прочность восстановленного участка сопоставима с прочностью основного металла, что позволяет вернуть оборудование в эксплуатацию. Для герметизации трещин в рубашках охлаждения двигателей используют специальные формы, которые повторяют сложный рельеф корпуса.

Величина технологического зазора определяет объем жидкого металла, который необходим для качественного заполнения стыка и прогрева кромок. Если зазор будет слишком мал, расплав застынет в узкой щели раньше времени, что приведет к появлению непроваров.

Для стыков рельсов и массивных балок оптимальным считается расстояние в 20–30 мм в зависимости от веса заготовки. Такой промежуток обеспечивает свободную циркуляцию перегретой стали и гарантирует полное расплавление торцов деталей. При сварке труб или тонких валов зазор уменьшают до 10 или 15 мм для экономии дорогостоящей смеси.

Величину зазора фиксируют с помощью временных распорок или специальных зажимов до момента установки литейной формы. Равномерность зазора по всему сечению влияет на однородность структуры шва и отсутствие перекосов в готовой конструкции. Если одна сторона стыка будет шире другой, тепловое воздействие распределится неравномерно, что вызовет внутренние напряжения.

Перед заливкой зазор проверяют с помощью калиброванных щупов или шаблонов для исключения ошибок сборки. В процессе предварительного прогрева зазор может немного уменьшиться из-за термического расширения металла, что учитывают при расчетах.

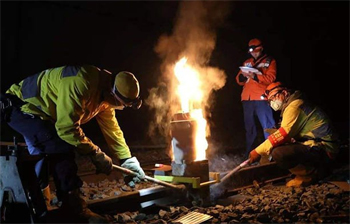

Процесс сопровождается выделением огромного количества тепловой энергии, ослепительным светом и разлетом капель расплавленного металла. Персонал обязан использовать защитные костюмы из плотной огнестойкой ткани и специальные маски со светофильтрами для защиты глаз от ультрафиолета. В радиусе 5 или 10 метров от места заливки не должно быть легковоспламеняющихся материалов, сухой травы или емкостей с топливом.

В случае выброса расплава запрещено использовать воду для тушения, так как это приведет к мгновенному взрыву из-за разложения пара. Для локализации огня применяют только сухой песок или специальные порошковые огнетушители.

Перед началом реакции убеждаются в надежной фиксации тигля и отсутствии протечек в литейной форме. Запрещено заглядывать внутрь реакционной емкости в момент горения, так как выброс искр может произойти внезапно. После заливки к шву нельзя прикасаться в течение длительного времени, потому что металл под шлаком сохраняет высокую температуру несколько часов.

Работа в закрытых помещениях требует установки мощной вытяжной вентиляции для удаления продуктов сгорания и мелкой пыли. Термитную смесь хранят отдельно от зажигательных составов в герметичных емкостях для предотвращения случайного возгорания.

После завершения механической обработки шов проходит процедуру визуально-измерительного контроля для поиска поверхностных трещин и раковин. Для обнаружения скрытых внутренних дефектов применяют ультразвуковую дефектоскопию, которая позволяет «просветить» металл на всю глубину. Ультразвуковой сигнал отражается от границ раздела фаз и пустот, что помогает точно определить надежность сплавления кромок.

На железнодорожном транспорте каждый термитный стык подлежит обязательной регистрации и проверке мобильными лабораториями через определенные интервалы времени. Рентгенографический контроль используют реже из-за сложности процесса, но он дает наиболее полную картину структуры металла внутри соединения. Также применяют метод цветной дефектоскопии, когда на поверхность наносят проникающий краситель для выявления мельчайших пор.

Качество металла проверяют путем измерения твердости в зоне шва и сравнения ее с показателями основного материала. Если обнаруживают дефекты, которые превышают допустимые нормы, шов полностью вырезают и заваривают заново.
