Точечная сварка

Соединение двух или нескольких листов металла происходит за счет интенсивного нагрева места контакта при прохождении мощного электрического тока. Когда детали плотно прижимают друг к другу медными электродами, в зоне их соприкосновения возникает максимальное электрическое сопротивление. Электрическая энергия быстро превращается в тепловую, что вызывает мгновенное расплавление металла и образование общей жидкой линзы.

Сопротивление в этой точке гораздо выше, чем в теле самих электродов, потому что поверхность заготовок имеет микроскопические неровности и следы естественных окислов. Сила тока при выполнении этой операции достигает нескольких тысяч ампер, но напряжение остается очень низким и безопасным для человека. Давление со стороны электродов сохраняют до момента полной кристаллизации ядра шва, чтобы исключить появление внутренних раковин или мелких пор.

Процесс протекает за доли секунды, потому что металл нагревают локально и тепло не успевает распространиться по всей площади заготовки. Листы металла скрепляют внахлест, так как такая схема обеспечивает наибольшую прочность на сдвиг и последующий разрыв. Конечный результат зависит от правильного соотношения силы импульса, времени его воздействия и общего усилия сжатия.

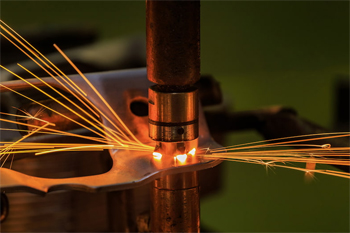

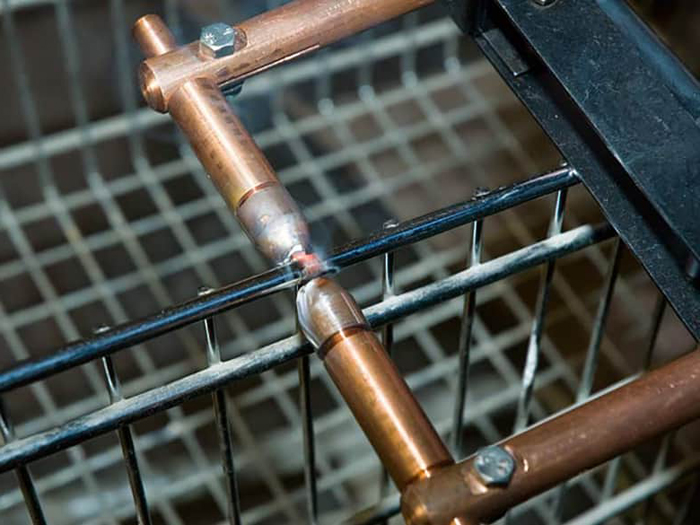

Для передачи тока и создания необходимого давления используют электроды из специальных медных сплавов с добавлением хрома, циркония или кадмия. Эти легирующие элементы значительно повышают твердость меди и ее стойкость к термическому износу при постоянном нагреве до высоких температур.

Электроды должны обладать высокой электрической проводимостью, чтобы основная энергия уходила на плавление деталей, а не на разогрев самого инструмента. Форма рабочей поверхности может быть плоской, сферической или конической в зависимости от конфигурации деталей и требований к внешнему виду точки. Если используют сферические наконечники, контакт получается более стабильным и уменьшается вероятность глубокого вмятия металла в зоне сварки.

Внутри электродов обязательно располагают каналы для проточного водяного охлаждения, которое предотвращает их быстрое оплавление и деформацию. Когда охлаждение работает эффективно, наконечник сохраняет геометрию на протяжении нескольких тысяч циклов работы без дополнительной заточки. Если диаметр рабочей поверхности увеличивается из-за износа, плотность тока падает и качество сварного ядра заметно ухудшается.

Слой цинка на поверхности стали имеет температуру плавления около +420℃ и начинает активно испаряться задолго до расплавления самого железа. Пары цинка значительно ухудшают электрический контакт и загрязняют рабочую поверхность медных электродов, что приводит к их частому прилипанию.

Чтобы получить качественную точку на оцинковке, силу тока увеличивают на 20% или 30% по сравнению со сваркой обычного черного металла. Время воздействия импульса также немного продлевают, чтобы успеть выдавить жидкий цинк из зоны контакта до момента формирования стального ядра. Давление электродов должно быть выше стандартного, так как это помогает разрушить мягкий слой покрытия и обеспечить стабильное прохождение разряда.

Электроды при работе с оцинкованной сталью изнашиваются в 2-3 раза быстрее из-за образования латунного налета на их кончиках. Этот налет резко повышает сопротивление в месте контакта, поэтому очистку наконечников проводят гораздо чаще обычного.

Современные аппараты оснащают функцией предварительного импульса, который сначала расплавляет и раздвигает цинк в стороны, а затем подает основной сварочный ток. После завершения процесса вокруг точки может остаться зона с поврежденным покрытием, которую дополнительно защищают антикоррозийными составами.

Когда на детали ставят вторую и последующие точки, часть электрического тока уходит через уже готовые соседние соединения. Это явление называют шунтированием, и оно может привести к существенному снижению энергии в текущем месте сварки.

Если точки расположены слишком близко друг к другу, то ток течет по пути наименьшего сопротивления через металл, минуя зону основного контакта под электродами. В результате ядро расплава получается слишком мелким или не формируется вовсе, что делает соединение ненадежным и хрупким. Для исключения этого эффекта строго соблюдают минимально допустимое расстояние между соседними точками в зависимости от толщины металла.

Специалисты рассчитывают шаг расстановки точек так, чтобы потери на шунтирование не превышали допустимых значений для конкретного типа аппарата. Когда требуется высокая плотность соединений, силу тока на контроллере увеличивают для компенсации уходящей в сторону энергии. Толщина свариваемых листов также влияет на интенсивность процесса, потому что более толстый металл лучше проводит ток в обход рабочего зазора.

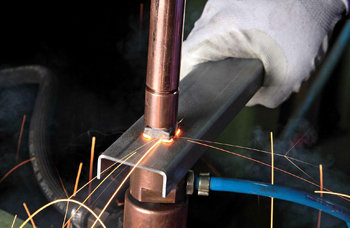

Усилие сжатия электродов выполняет две важнейшие функции: обеспечивает надежный электрический контакт и предотвращает выброс жидкого металла из зоны шва. На первом этапе цикла давление должно быть достаточным для разрушения микроскопических гребешков и окисных пленок на поверхности заготовок.

Когда ток начинает течь, металл разогревается и становится пластичным, а давление электродов формирует герметичный пояс вокруг будущей линзы расплава. Если прижим будет слишком слабым, то возникнет сильное искрение и разбрызгивание металла, что приведет к появлению глубоких раковин. Избыточное же давление вызывает сильное вмятие электродов в деталь и уменьшает электрическое сопротивление, из-за чего нагрев становится недостаточным.

После отключения тока давление сохраняют в течение некоторого времени для обеспечения качественной проковки застывающего металла. Этот этап называют временем выдержки под давлением, и он необходим для уплотнения структуры ядра и предотвращения появления трещин. В современных пневматических и гидравлических приводах усилие настраивают с точностью до 1%, так как малейшие колебания влияют на диаметр точки.

Нержавеющая сталь обладает высоким электрическим сопротивлением и низкой теплопроводностью, что значительно облегчает процесс локального нагрева. Тепло концентрируется непосредственно под электродами и не уходит в стороны, поэтому для сварки нержавейки требуются меньшие значения тока. Но этот металл имеет высокий коэффициент теплового расширения, из-за чего риск деформации деталей при нагреве возрастает в несколько раз.

Чтобы избежать коробления листов, время протекания импульса делают коротким, но подают очень мощный разряд. Сила прижима электродов при работе с нержавеющими сплавами должна быть выше на 250%, чтобы компенсировать высокую жесткость материала при комнатной температуре. В процессе сварки важно не допустить перегрева поверхности выше +800℃, так как это может привести к выгоранию хрома и потере антикоррозийных свойств.

На месте точки после обработки часто остаются цвета побежалости, которые удаляют методом электрохимического травления или механической полировки. Электроды для таких задач выбирают из более твердых сплавов, так как нержавейка оказывает сильное сопротивление внедрению инструмента. Точечное соединение получается очень прочным и долговечным, если соблюдать чистоту наконечников и контролировать время остывания.

Алюминий имеет очень высокую электрическую проводимость и теплопроводность, поэтому тепло от дуги мгновенно рассеивается по всему объему заготовки. Для получения качественного литого ядра требуются токи огромной силы, которые в 2-3 раза превышают значения для сварки обычной стали. Время импульса должно быть предельно коротким, чтобы успеть расплавить металл до того, как тепло уйдет в тело детали.

Поверхность алюминия всегда покрыта плотной оксидной пленкой, которая обладает огромным сопротивлением и мешает стабильному прохождению тока. Перед началом работ края листов обязательно зачищают химическим способом или механическими щетками из нержавеющей стали.

Для сварки алюминия используют мощные конденсаторные аппараты или низкочастотные машины, которые способны выдать резкий и мощный энергетический всплеск. Электроды должны иметь сферическую форму для обеспечения максимальной плотности тока в центре контакта. Из-за активного взаимодействия алюминия с медью на наконечниках быстро образуется нагар, поэтому их очищают через каждые 5-10 циклов работы.

Стандартный процесс состоит из четырех последовательных этапов, которые автоматика сварочного аппарата контролирует с точностью до миллисекунды. Сначала происходит сжатие деталей электродами для создания плотного контакта и выравнивания зазоров между листами. Этот этап называют временем предварительного сжатия, и он должен завершиться до момента подачи электрического импульса.

Затем следует сама стадия сварки, когда через металл проходит ток и формируется жидкое ядро расплава. В это время электроды остаются неподвижными под заданным давлением, а металл внутри стыка переходит в пластическое состояние. Продолжительность этого этапа зависит от толщины заготовки и требуемого диаметра точки.

Третья стадия - время выдержки под давлением после отключения тока, когда расплавленное ядро начинает кристаллизоваться. В этот момент важно сохранить усилие прижима, чтобы предотвратить появление внутренних пор и усадочных пустот внутри шва.

Заключительный этап включает в себя разжатие электродов и паузу перед началом следующего цикла работы. Если аппарат имеет водяное охлаждение, то во время паузы температура наконечников возвращается к исходным значениям. На современных автоматических линиях все эти стадии проходят за 0.5 или 1 секунду, что обеспечивает колоссальную производительность труда.

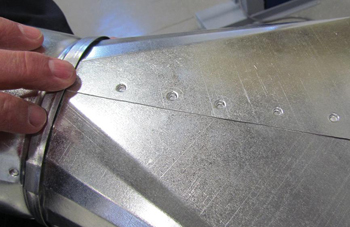

Основной метод проверки надежности точек на производстве - визуальный осмотр и измерение глубины вмятия металла электродами. Глубина отпечатка не должна превышать 10-20% от общей толщины листа, в противном случае соединение считают пережженным и слабым.

Для более точной диагностики используют ультразвуковую дефектоскопию, которая позволяет увидеть реальный диаметр литого ядра внутри стыка. Ультразвуковой сигнал отражается от границ раздела фаз и пустот, что помогает быстро обнаружить непровары или внутренние трещины. Такой контроль проводят выборочно или на каждой ответственной точке в зависимости от требований проектной документации.

Также применяют метод контроля по электрическим параметрам процесса в режиме реального времени. Современные контроллеры фиксируют падение напряжения и динамическое сопротивление во время импульса и сравнивают их с эталонными значениями. Если параметры выходят за рамки допуска, система мгновенно подает сигнал о возможном браке и останавливает конвейер.

Иногда используют рентгенографическое исследование для поиска мельчайших инородных включений в зоне шва. Для менее ответственных деталей применяют простую пробу на разрыв или скручивание технологических образцов.

Контактная сварка - основной способ соединения литий-ионных элементов в аккумуляторные сборки разной емкости и напряжения. Для этой цели используют никелевую ленту, которую приваривают к полюсам батареи короткими импульсами тока.

Процесс должен быть очень быстрым, чтобы тепло не успело проникнуть внутрь аккумулятора и не повредило чувствительную химическую начинку. Обычные паяльники для этих задач не подходят из-за долгого нагрева, который вызывает деградацию лития и риск возгорания. Специальные компактные аппараты для сварки батарей выдают ток силой до 1000 А в течение всего нескольких миллисекунд.

Электроды для такой работы делают тонкими и располагают их с одной стороны, так как доступ к обратной стороне полюса невозможен. Такая схема называется односторонней сваркой, и она требует точной настройки давления для исключения прожога тонкого стального корпуса банки.

Качество точки проверяют механическим усилием на отрыв, при котором никелевая лента должна рваться, а не отслаиваться от контакта. Эта технология позволяет собирать надежные батарейные блоки для электросамокатов, ноутбуков и электромобилей в промышленных масштабах.

Максимальная толщина листов для точечной сварки зависит от мощности трансформатора и способности системы охлаждения отводить огромное количество тепла. На современных промышленных установках успешно сваривают детали толщиной до 20 мм, но это требует колоссальных усилий сжатия и огромных токов. Для стандартных цеховых аппаратов оптимальным диапазоном считается толщина от 0.5 мм до 5 мм, где процесс протекает наиболее стабильно.

Если нужно соединить листы разной толщины, параметры настраивают по более тонкому элементу для исключения его сквозного прожога. В этом случае линза расплава формируется преимущественно в толстой детали, а тонкая приваривается к ней за счет поверхностного сплавления. Соотношение толщин в пакете не должно превышать 1:3, иначе получить качественную и прочную точку будет крайне сложно.

При работе с очень тонкими фольгами толщиной менее 0.2 мм используют прецизионные машины с микропроцессорным управлением. Если листы слишком толстые, применяют многоимпульсный режим нагрева с промежуточными паузами для выравнивания температуры по всему сечению. Суммарная толщина пакета из нескольких листов может достигать 30 или 40 мм при наличии соответствующего оборудования.

Выплеск представляет собой выброс капель расплавленной стали из-под электродов, что приводит к образованию глубоких раковин внутри точки и появлению брызг на поверхности. Основная причина дефекта - недостаточное давление электродов в момент прохождения мощного электрического разряда. Если усилие прижима слишком мало, то пояс уплотнения вокруг сварочной ванны не удерживает жидкий металл, и он вылетает наружу под действием магнитного поля.

Выплеск также часто происходит при наличии на поверхности деталей толстого слоя ржавчины, масла или старой краски. Грязь вызывает резкое повышение сопротивления и локальный взрывной перегрев металла в самом начале импульса. Для устранения этой проблемы нужно тщательно очищать заготовки перед подачей на пост сварки и проверять настройки давления в пневмосистеме. Если выплеск происходит регулярно, следует снизить силу тока или увеличить время его нарастания для более плавного прогрева зоны контакта.

Износ электродов и изменение формы их наконечников также провоцируют брызги, так как плотность тока распределяется неравномерно. Использование функции адаптивного управления на современных инверторах позволяет автоматически снижать мощность при угрозе выброса расплава.
