Цементация металла

Для создания качественного упрочненного слоя выбирают низкоуглеродистые и легированные стали, в которых содержание углерода составляет от 0.1% до 0.25%. Популярные марки 15, 20, 20Х или 18ХГТ позволяют сформировать твердую внешнюю оболочку при сохранении вязкой и прочной сердцевины.

Когда углерода в исходном металле мало, он не закаливается насквозь во время последующего быстрого охлаждения. Эта особенность гарантирует деталям высокую ударную вязкость и надежную защиту от хрупкого разрушения при резких толчках. Сердцевина остается пластичной, поэтому валы и шестерни выдерживают значительные изгибающие нагрузки без образования трещин.

Если использовать металл с высоким содержанием углерода, то после насыщения поверхности деталь станет хрупкой по всей своей массе. Процесс насыщения требует долгой выдержки в печи, поэтому легирующие добавки хрома, никеля и марганца имеют большое значение. Они замедляют рост зерна стали, когда металл нагревают до +950℃ в течение многих часов. Если химический состав сплава соответствует техническим нормам, углерод проникает в решетку металла равномерно и на расчетную глубину.

Часто конструкция требует, чтобы упрочнение затронуло только рабочие поверхности, а резьбовые части или пазы сохранили исходную мягкость для последующей сборки. Для этого применяют технологию защиты поверхностей специальными антицементационными пастами на основе каолина, жидкого стекла или медного порошка.

Состав наносят на нужные зоны кистью или методом окунания, после чего дают ему полностью высохнуть перед загрузкой в печь. Плотный слой пасты блокирует доступ активного углерода к металлу, поэтому под ним структура стали не меняется. После завершения термического цикла и закалки такие участки легко обрабатывают обычным режущим инструментом.

Другой надежный способ заключается в гальваническом меднении деталей перед началом процесса. Слой меди толщиной от 0.02 до 0.05 мм служит непреодолимым барьером для диффузии атомов углерода при высоких температурах. Те области, которые подлежат упрочнению, предварительно закрывают или сошлифовывают медь с них после покрытия. В массовом производстве иногда оставляют технологические припуски металла, которые просто срезают на станке после завершения науглероживания, но до начала закалки.

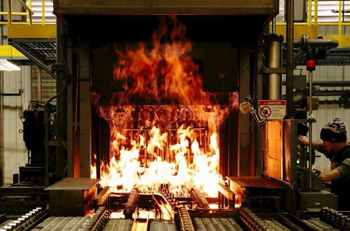

Само по себе насыщение поверхности углеродом не дает металлу высокой твердости, а лишь меняет его химический состав в верхнем слое. После извлечения из печи для цементации деталь остается мягкой, так как атомы углерода находятся в свободном состоянии внутри кристаллической решетки.

Чтобы превратить этот слой в сверхтвердый мартенсит, сталь необходимо нагреть до температуры аустенитизации и быстро охладить в масле или воде. Только в ходе такой термической операции происходит фиксация структуры, которая обеспечивает износостойкость и прочность. Без последующей закалки многочасовой процесс в углеродной среде не имеет практического смысла для механики.

Охлаждение проводят либо непосредственно из печи после науглероживания, либо после промежуточного подогрева заготовки до более низких температур. Второй вариант предпочтительнее для легированных сталей, так как он позволяет измельчить зерно и повысить вязкость сердцевины.

После закалки на поверхности металла достигают твердости 58–63 HRC, в то время как внутри она остается на уровне 30–35 HRC. Подобный перепад свойств создает эффект «брони», который защищает механизм от износа и поломок. Финальный отпуск при +150–200℃ снимает внутренние напряжения и завершает формирование надежного рабочего слоя.

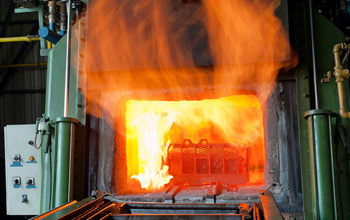

Газовое науглероживание обеспечивает высокую производительность и полную автоматизацию процесса, что критично для выпуска больших партий продукции. В герметичную камеру печи подают углеводородные газы или пары керосина, которые при нагреве распадаются с выделением активного атомарного углерода.

Газ проникает в самые мелкие зазоры и отверстия сложной формы, гарантируя равномерное насыщение всех открытых поверхностей. Специальные датчики контролируют состав атмосферы в реальном времени, поэтому оператор может точно регулировать скорость роста слоя.

По сравнению с твердым способом газовая обработка занимает на 20-30% меньше времени, так как прогрев заготовок идет быстрее без лишней массы угля и ящиков. После завершения цикла детали можно сразу закаливать в масле, что исключает потерю тепла и снижает расход энергии. Чистота поверхности после газа значительно выше, поэтому припуски на финишное шлифование делают минимальными.

Обработка в ящиках с древесным углем требует больших затрат ручного труда и длительного времени на прогрев всей массы контейнера. Детали аккуратно укладывают рядами и пересыпают карбюризатором, следя за тем, чтобы они не касались друг друга и стенок емкости. После этого ящик герметизируют глиной и помещают в печь, где он должен находиться от 10 до 20 часов для формирования миллиметрового слоя.

Основная масса тепла тратится на разогрев самого ящика и угля, поэтому метод считается энергозатратным. Но данный способ остается незаменимым для небольших мастерских или при изготовлении единичных крупных деталей, для которых нет специальных газовых печей.

Твердый карбюризатор обеспечивает максимально мягкий и плавный переход углерода в металл, что снижает риск перенасыщения поверхности и появления хрупкой карбидной сетки. Процесс идет при атмосферном давлении и не требует сложного оборудования для контроля газов, поэтому он доступен широкому кругу предприятий. После остывания ящика детали извлекают и очищают от остатков золы вручную. Главный недостаток — невозможность закалки сразу после процесса, так как заготовки остывают вместе с углем слишком медленно.

Проведение процесса в условиях глубокого вакуума полностью исключает окисление металла и позволяет использовать более высокие температуры нагрева до +1000℃ без риска роста зерна. В разреженной среде поры стали открываются шире, а атомы углерода из импульсно подаваемого газа проникают внутрь решетки с огромной скоростью. Время активной фазы по сравнению с атмосферными печами сокращается вдвое, что значительно повышает пропускную способность оборудования.

После обработки детали имеют идеально светлую поверхность, которая не требует пескоструйной очистки и готова к немедленной закалке. Вакуумный метод обеспечивает филигранную точность толщины слоя с погрешностью не более 0.05 мм.

Автоматика установки подает углеводородный газ порциями, чередуя этапы насыщения с этапами диффузионного выравнивания. Такой ритм предотвращает образование сажи на стенках камеры и гарантирует получение оптимальной концентрации углерода 0.8–0.9% на самой кромке. Использование инертных газов для охлаждения под высоким давлением заменяет масляные ванны, что исключает деформацию и загрязнение окружающей среды.

Когда концентрация углерода на поверхности превышает 1.1%, в структуре металла после охлаждения образуется грубая сетка вторичного цементита по границам зерен. Эта жесткая и хрупкая фаза работает как концентратор напряжений и становится идеальным местом для зарождения микротрещин при работе под нагрузкой. При сильном нажатии зубья шестерни могут начать выкрашиваться, а верхний слой металла — отслаиваться целыми чешуйками.

Этот дефект называют перецементацией, и он резко снижает усталостную прочность зубчатых передач. Правильный технологический режим всегда направлен на получение эвтектоидного состава, где количество углерода сбалансировано.

Для устранения риска образования сетки в газовых печах снижают углеродный потенциал атмосферы на финальном этапе выдержки. Мастер следит за тем, чтобы диффузия шла равномерно и излишки углерода успевали уходить вглубь заготовки. Если хрупкий слой все же образовался, его приходится удалять долгим и дорогим шлифованием, что часто выводит деталь из рамок допуска.

Проверку результатов проводят с помощью методов неразрушающего контроля и прецизионных механических тестов в нескольких точках детали. На поверхности твердость замеряют по шкале Роквелла (HRC), которая должна соответствовать паспортным значениям для данной марки стали.

Для точного определения глубины проникновения углерода часто используют образцы-свидетели, которые проходят весь цикл вместе с основной партией. Свидетеля разрезают, шлифуют и подвергают химическому травлению для визуализации зон трансформации структуры. Под микроскопом мастер замеряет толщину темного закаленного слоя и оценивает плавность его перехода в светлую сердцевину.

На современных линиях применяют ультразвуковые или магнитные приборы, которые фиксируют границу раздела фаз без распила готового изделия. Подобные датчики реагируют на изменение плотности и магнитной проницаемости металла, что позволяет контролировать каждый вал или шестерню в потоке. Если реальная глубина слоя меньше 0.5 мм, износостойкость детали будет недостаточной, а превышение 2.0 мм может вызвать хрупкость тонких стенок.

Жидкая среда в виде смесей хлоридов и цианидов обеспечивает самую высокую скорость передачи тепла и равномерность насыщения поверхности. Деталь погружают в ванну с расплавом, где химические реакции протекают мгновенно из-за прямого контакта металла с активными ионами углерода.

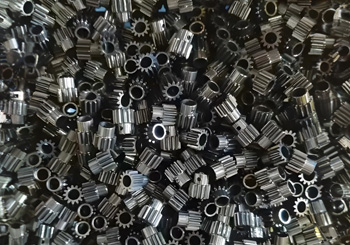

Процесс идет в 2-3 раза быстрее, чем в твердом карбюризаторе, и позволяет формировать слои толщиной до 0.5 мм всего за один или два часа. Метод идеально подходит для мелких деталей сложной формы, таких как винты, шпильки или мелкие рычаги. Жидкостная технология исключает появление воздушных карманов и гарантирует стопроцентное покрытие всей площади изделия.

Температурный режим в соляных ваннах поддерживают с точностью до 5℃, что обеспечивает высокую повторяемость свойств в каждой садке. Соляной слой на поверхности после извлечения из ванны работает как защитная пленка, предотвращая окисление при переносе в закалочный бак. Но использование таких составов требует строжайшего соблюдения норм промышленной безопасности и установки мощных систем нейтрализации паров. Утилизация отработанных расплавов — сложная и дорогая процедура, поэтому многие заводы переходят на более экологичные газовые методы.

Термическое упрочнение поверхности создает в наружных слоях металла мощные напряжения сжатия, которые препятствуют раскрытию микротрещин. Когда деталь испытывает циклические нагрузки (изгиб или кручение), эти внутренние силы компенсируют внешнее растяжение и защищают атомные связи от разрыва.

Предел выносливости валов и шестерен после качественной цементации возрастает на 40–70% по сравнению с обычным улучшенным состоянием. Подобный эффект позволяет уменьшать габариты узлов без потери их общей надежности и грузоподъемности. Металл приобретает способность работать миллионы циклов без появления признаков усталости структуры.

Важное условие долгой службы — плавный градиент твердости от края к центру, который исключает концентрацию напряжений на границе слоев. Если переход будет слишком резким, под нагрузкой может произойти скол всей упрочненной корки. Мастера настраивают режимы диффузии так, чтобы содержание углерода убывало постепенно на протяжении всего рабочего слоя. Полировка поверхности после термообработки еще сильнее увеличивает усталостную прочность за счет удаления микрорисок и концентраторов.

Если в процессе возник недокал или слой получился слишком тонким, деталь можно подвергнуть повторному циклу в углеродной среде. Но при этом возрастает риск роста зерна стали и появления масштабных деформаций из-за длительного пребывания под высоким жаром.

Перецементацию, когда на поверхности образовалась хрупкая сетка карбидов, исправить гораздо сложнее. В таких случаях применяют длительный диффузионный отжиг в нейтральной атмосфере, чтобы избыточный углерод ушел вглубь заготовки или выгорел. Подобная процедура требует ювелирной точности, так как легко можно пересушить слой и сделать его мягким ниже нормы.

Дефекты в виде глубокой окалины или прижогов обычно удаляют только механическим способом — интенсивным шлифованием. Если же в металле обнаруживают закалочные трещины, восстановление детали невозможно, и ее отправляют в брак для переплавки. Для предотвращения потерь на каждом этапе проводят промежуточный контроль твердости и визуальный осмотр. Использование современных печей с программным управлением сводит вероятность ошибок к минимуму.

Эндогенераторы производят специальную защитную и активную газовую смесь (эндогаз) путем неполного сгорания природного газа в присутствии катализатора. Этот газ служит идеальной базой для процессов науглероживания, так как он содержит строго заданное количество оксида углерода и водорода.

Применение эндогаза позволяет поддерживать стабильный углеродный потенциал в печи, что гарантирует одинаковую твердость всех деталей в огромной садке. Без такой подготовки атмосферы в камере будет образовываться много сажи, а поверхность металла покроется пятнами и нагаром. Система контроля на базе лямбда-зондов автоматически подстраивает подачу газа для исключения обезуглероживания.

Использование генераторов делает процесс независимым от колебаний состава магистрального газа, что повышает надежность термического производства. Эндогаз также выполняет роль защитной среды на стадии охлаждения, предотвращая контакт раскаленной стали с кислородом воздуха. Такой подход позволяет получать чистые и светлые изделия, не требующие долгой финишной обработки.

Цементация позволяет получать упрочненный слой значительной толщины до 2–3 мм, что в разы глубже возможностей классического азотирования. Для массивных валов и шестерен, работающих с огромными удельными давлениями, это преимущество, так как тонкий слой азота может просто продавиться в мягкую подложку.

Стоимость расходных материалов для науглероживания (газа или угля) значительно ниже цены аммиака, который используют при азотировании. Процесс идет быстрее, так как высокие температуры ускоряют диффузию атомов вглубь кристаллической решетки. Цементация является более универсальным и дешевым методом для массового производства силовых узлов.

Но науглероживание всегда требует последующей закалки, что неизбежно ведет к небольшим деформациям и необходимости финишной шлифовки. Азотирование же проводят при низких температурах без резкого охлаждения, поэтому оно сохраняет идеальную геометрию готовых изделий. Выбор в пользу цементации делают тогда, когда приоритетом выступает максимальная несущая способность и сопротивление ударным нагрузкам. Азотирование выбирают для прецизионных валов, где недопустима даже микронная поводка.
