Цинкование труб

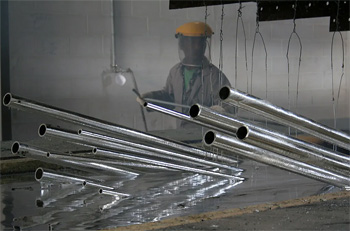

Полную защиту внутренних стенок гарантирует метод горячего погружения, так как жидкий расплав свободно затекает во все полости изделия. Трубу опускают в ванну под определенным углом, чтобы вытеснить воздух и избежать возникновения воздушных пробок. Если внутри канала останется пузырь газа, металл в этой зоне не вступит в реакцию со сталью и оставит необработанное пятно.

Когда заготовку извлекают из расплава, ее также удерживают в наклонном положении для быстрого стока лишнего цинка. Подобный подход исключает образование застывших перемычек и наплывов, которые могут уменьшить проходное сечение трубопровода.

При гальваническом способе обработка внутренних поверхностей требует использования вспомогательных анодов, которые вводят в полость трубы. Электрический ток в обычных условиях неохотно проникает вглубь узких каналов, поэтому без специальной оснастки защитный слой там не вырастет. Современные автоматизированные линии позволяют подавать электролит под давлением, что способствует стабильному росту покрытия по всей длине.

Возможность гибки напрямую зависит от толщины защитного панциря и радиуса деформации металла. Тонкие слои, которые получают гальваническим методом или холодным напылением, обладают достаточной пластичностью и следуют за формой трубы без появления трещин.

Когда толщина цинка превышает 100 мкм, риск хрупкого разрушения брони на внешнем радиусе изгиба значительно возрастает. Чтобы минимизировать повреждения, используют трубогибы с мягкими роликами и избегают резких рывков во время работы. Если на поверхности возникли микроскопические волосяные трещины, электрохимические свойства цинка помогут блокировать развитие ржавчины в этих зонах.

В процессе холодной деформации важно следить за температурой заготовки, так как предварительный нагрев может изменить структуру покрытия. Если деталь имеет сложный контур с несколькими гибами, технологи выбирают трубы с термодиффузионной защитой. Подобный слой прочно врастает в структуру стали и не отслаивается даже при сильном механическом давлении. Когда радиус изгиба слишком мал, целесообразнее проводить цинкование уже готового изогнутого колена. Такой порядок работ гарантирует абсолютную герметичность защиты во всех точках напряжения.

Горячий цинк имеет высокую вязкость и часто забивает впадины витков, что делает последующую сборку узлов невозможной. Чтобы сохранить работоспособность соединения, на резьбовые участки перед погружением наносят специальные защитные составы на основе графита или кремния. Эти маски предотвращают контакт расплава со сталью и легко удаляются после остывания заготовки.

Если резьбу не закрыли заранее, ее приходится прогонять метчиком или плашкой повторно, что обнажает чистый металл. В этом случае защиту торцов обеспечивают за счет электрохимического влияния соседних оцинкованных зон.

Часто внешнюю резьбу нарезают уже после завершения всех стадий обработки металла цинком. В промышленном производстве труб ВГП используют гайки с увеличенным размером отверстия, которые учитывают будущий прирост толщины покрытия. При извлечении деталей из ванны их подвергают центрифугированию для удаления капель металла из канавок. Чистота профиля резьбы определяет надежность фиксации фитингов и герметичность всей магистрали.

Сварной шов имеет отличную от основного металла структуру, поэтому он требует предварительной механической зачистки от шлака и окалины. Если оставить частицы флюса на поверхности, цинк в этих местах не вступит в реакцию со сталью и быстро отвалится. При гальванической обработке профильного проката шов может стать зоной концентрации внутренних напряжений, что иногда приводит к появлению темных полос.

Для получения однородного цвета используют электролиты с повышенной рассеивающей способностью и органические добавки. Когда поверхность шва выровнена шлифовкой, защитный слой ложится плотно и становится практически незаметным.

Квадратные и прямоугольные трубы часто имеют скрытые дефекты внутри сварного стыка, где может скапливаться влага. Поэтому при оцинковке таких изделий особое внимание уделяют качеству травления и промывки внутренних углов. Горячий метод обеспечивает заполнение всех микротрещин в зоне шва жидким металлом, что повышает общую герметичность конструкции. Холодное цинкование позволяет защищать сварные зоны уже смонтированных каркасов методом распыления состава с высоким содержанием порошка.

Цинковый слой не блокирует прохождение электричества, но он значительно замедляет электрохимическую эрозию металла в земле. Когда трубопровод находится вблизи трамвайных путей или кабельных линий, блуждающие токи вызывают ускоренный выход ионов железа в почву.

Цинк в этой системе работает как жертвенный анод и принимает разрушительный удар на себя. Пока на поверхности трубы сохраняется защитный слой, стальная стенка остается целой и сохраняет свою толщину. Срок службы коммуникаций под нагрузкой возрастает в 2-3 раза по сравнению с черным прокатом.

Для усиления эффекта оцинкованные трубы часто дополняют пассивной изоляцией из битумных мастик или полимерных лент. Металлическое покрытие в такой связке служит вторым эшелоном обороны на случай повреждения пластиковой оболочки. В электротехнике оцинкованные трубы используют как надежные заземлители, так как они обеспечивают отличный контакт с грунтом. Проводимость цинка со временем не падает из-за отсутствия рыхлой ржавчины на поверхности. Правильный выбор толщины слоя гарантирует стабильность характеристик системы в течение 30 лет.

Цинк обладает природными антисептическими свойствами и подавляет рост многих видов бактерий на внутренних стенках трубопровода. Качественное покрытие, которое выполнили с соблюдением стандартов, полностью безопасно для здоровья человека и животных.

Металл не выделяет токсичных соединений, если вода имеет нейтральный уровень pH и не содержит агрессивных химикатов. Поверхность внутри трубы остается гладкой и препятствует образованию органических отложений и слизи. Оцинкованный прокат разрешен для использования в распределительных сетях жилых домов и на пищевых предприятиях.

Важно следить за температурой передаваемой жидкости, так как при нагреве выше +60℃ свойства защиты могут измениться. В горячей воде цинк может поменять свой потенциал и перестать эффективно защищать сталь от точечной коррозии. Поэтому для систем горячего водоснабжения оцинковку применяют с учетом этих физических особенностей или выбирают трубы с увеличенной толщиной слоя. Промывка изделий после гальванических ванн удаляет все остатки активных солей и реагентов.

Защитное покрытие из цинка идеально подходит для газораспределительных сетей, так как оно не вступает в реакцию с компонентами топлива. Слой металла надежно блокирует доступ влаги к стальной основе и предотвращает появление ржавой пыли внутри труб. Мелкие частицы ржавчины часто становятся причиной поломки газовых счетчиков и засорения форсунок в котлах.

Оцинкованная поверхность остается чистой на протяжении всего срока службы, что гарантирует стабильную работу приборов учета. Метод горячего цинкования обеспечивает герметичность системы и высокую механическую прочность стенок.

В процессе монтажа газопроводов используют резьбовые соединения или сварку с последующим восстановлением защиты. Цинк не боится воздействия метана, пропана и примесей одорантов, которые добавляют в газ для запаха. Стойкость к атмосферным осадкам позволяет прокладывать такие трубы по фасадам зданий без регулярного подкрашивания. Цвет покрытия хорошо гармонирует с современными архитектурными решениями и не требует дополнительного декора.

Химический состав металла основы определяет скорость формирования защитного слоя и его итоговую адгезию. Низкоуглеродистые стали типа Ст3 или сталь 20 идеально подходят для всех видов обработки, включая горячее погружение и гальванику.

Если в сплаве содержится много кремния, в горячей ванне может возникнуть эффект бурного роста хрупких фаз. Это приведет к получению толстого темно-серого покрытия, которое склонно к шелушению при ударах. Для высоколегированных труб выбирают методы холодного цинкования или термодиффузии, чтобы исключить риск структурных изменений материала.

Наличие легирующих добавок может замедлять процесс электролиза, что требует корректировки плотности тока в ванне. Перед началом работ технологи проводят анализ каждой партии проката для точной настройки оборудования. Чистота поверхности и отсутствие скрытых расслоений внутри стали гарантируют монолитность защитного панциря. Бесшовные трубы обычно имеют более однородную структуру и лучше поддаются равномерной металлизации по сравнению со сварными аналогами.

Квадратное и прямоугольное сечение обеспечивает высокую жесткость конструкций при минимальном весе используемого металла. Оцинкованный профиль не требует нанесения грунтовки и краски сразу после сборки, что значительно сокращает сроки строительных работ.

Защитный слой цинка надежно предохраняет каркасы теплиц, навесов и ограждений от разрушения в условиях высокой влажности. Металл под такой броней не гниет при контакте с почвой или осадками, сохраняя свою несущую способность десятилетиями. Гладкая поверхность труб выглядит эстетично и легко очищается от пыли и загрязнений.

Применение оцинкованного профиля позволяет экономить на эксплуатационных расходах, так как отпадает необходимость в ежегодном обновлении лакокрасочного слоя. Цинк проникает во внутренние углы и пазы профиля, куда трудно достать кистью или валиком при ручной покраске. Технология гарантирует отсутствие скрытой коррозии, которая может ослабить конструкцию изнутри. При монтаже используют болтовые соединения или сварку с обязательной защитой швов специальными составами.

Для проверки качества покрытия используют портативные магнитные толщиномеры, которые позволяют проводить измерения в любой точке изделия. Датчик прикладывают к поверхности трубы через определенные интервалы, фиксируя параметры защитного слоя в микрометрах. Важно проверять толщину металла не только на концах, но и в центральной части заготовки, где возможны отклонения режимов.

Современные цифровые приборы сохраняют результаты замеров и позволяют вычислять среднее значение для всей партии. Если показатели ниже установленных норм, изделие отправляют на повторную обработку до достижения заданных характеристик.

Контроль внутренних поверхностей осуществляют с помощью специальных удлиненных зондов или через взвешивание трубы до и после процесса. Разница в массе дает точную информацию о суммарном количестве цинка, который осел на стенках. Для ответственных заказов проводят выборочный разрушающий контроль на образцах-свидетелях для изучения микроструктуры слоев под микроскопом.

Нанесение цинка методом горячего погружения делает внутренние стенки трубы более гладкими по сравнению с необработанной сталью. Жидкий металл заполняет микроскопические раковины и неровности, которые остались после проката или сварки. Гладкая фактура снижает трение потока жидкости о поверхность, что позволяет уменьшить энергетические затраты на перекачку среды.

В процессе эксплуатации оцинкованный слой препятствует накоплению известковых отложений и ржавой накипи внутри каналов. Это свойство сохраняет расчетный диаметр прохода и предотвращает падение давления в системе в течение многих лет.

Коэффициент шероховатости у оцинкованных изделий остается стабильно низким, тогда как черные трубы со временем становятся бугристыми из-за коррозии. Технология обеспечивает высокую эффективность работы систем отопления и водоснабжения в коммунальном хозяйстве. Тонкий и плотный слой металла не создает завихрений и турбулентности при движении воды на высокой скорости. При проектировании инженерных сетей конструкторы учитывают эти преимущества для оптимизации мощности насосного оборудования.

Технология позволяет восстанавливать защиту на трубах, которые уже находились в эксплуатации, но только после их полной химической очистки. Сначала заготовки проходят стадию травления в агрессивных кислотах для удаления старой краски, ржавчины и остатков прежнего цинкового слоя. Этот процесс обнажает чистую стальную основу и открывает поры металла для новой диффузии.

Если стенка трубы не имеет сквозных повреждений и сохранила свою несущую способность, повторная обработка вернет ей первоначальные защитные свойства. Реставрация обходится дешевле закупки нового проката, особенно при работе с трубами большого диаметра.

После глубокой очистки поверхности изделия снова проходят через все этапы технологического цикла: обезжиривание, флюсование и погружение в расплав. Новый защитный панцирь ложится ровным слоем и надежно блокирует дальнейшее разрушение структуры материала. Метод часто применяют при капитальном ремонте городских сетей и восстановлении опорных конструкций. Но важно учитывать, что каждое травление немного уменьшает толщину основной стенки трубы, поэтому количество циклов восстановления ограничено.
