Ударная маркировка

Глубина рельефа зависит от настроек давления в пневматической системе и твердости конкретного сплава. Стандартные станки создают углубления в диапазоне от 0.1 до 0.5 мм. Для работы с твердыми сталями требуется высокое давление сжатого воздуха до 6-8 бар. Это гарантирует сохранение читаемости кода даже после агрессивной дробеструйной очистки или нанесения толстого слоя краски.

Мягкие металлы типа алюминия или меди принимают более глубокие отметки при минимальных усилиях. Чрезмерная сила удара на заготовках с тонкими стенками приводит к появлению нежелательных выпуклостей на обратной стороне листа. Параметры выставляют в контроллере перед запуском партии деталей.

Измерение глубины проводят специальными индикаторными глубиномерами в лаборатории ОТК. Соответствие оттиска отраслевым стандартам типа ISO гарантирует долговечность идентификации. Настройку проверяют через каждые 500-1000 циклов работы для исключения постепенного ухода параметров.

Ударный метод эффективно работает с материалами твердостью до 62 HRC. Для обработки таких деталей используют специальные иглы из карбида вольфрама с особой заточкой. Стандартные стальные бойки быстро тупятся и не оставляют четкого следа на каленом металле.

Для сталей с твердостью выше 62 HRC механический удар становится неэффективным. Игла начинает крошиться или просто скользить по поверхности без формирования углубления. В таких случаях инженеры выбирают лазерную маркировку или электрохимическое травление. Эти способы не требуют физического проникновения в кристаллическую решетку сплава.

При работе с твердыми материалами важно надежно фиксировать деталь в мощных тисках. Вибрация при ударе может вызвать смещение заготовки и искажение шрифта. Использование массивных станин гасит паразитные колебания и повышает четкость линий.

Механический удар на тонком листе толщиной до 1 мм создает эффект тиснения на противоположной стороне. Сила воздействия бойка передает энергию через всю толщину металла и выгибает структуру. Это может привести к нарушению плоскостности заготовки или появлению «волн». Для таких задач специалисты подбирают минимально возможную энергию удара и высокую частоту колебаний иглы.

Использование специальных жестких подложек из закаленной стали минимизирует риск прогиба. Лист плотно прижимают к опоре по всей площади маркировки для равномерного распределения нагрузки. В некоторых случаях под деталь подкладывают полиуретановые прокладки для демпфирования удара. Это сохраняет гладкость обратной поверхности и предотвращает повреждение защитных покрытий.

Альтернативой при работе с фольгой и сверхтонким прокатом служит электромагнитный способ. Он обеспечивает более мягкое касание по сравнению с резким пневматическим ударом.

Ударный метод обходится дешевле лазерных систем в 3-4 раза при покупке оборудования. Простая конструкция станков не содержит хрупких линз и зеркал. Это позволяет использовать маркираторы в запыленных цехах и при низких температурах. Техника не требует сложной системы охлаждения и мощной вытяжной вентиляции.

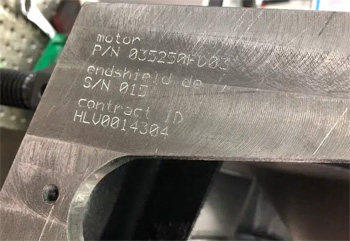

Рельеф после механического удара намного глубже лазерного следа. Это критично для деталей, которые позже проходят стадию горячего цинкования или покраски. Лазерная гравировка часто «заплывает» слоем цинка и становится нечитаемой. Ударный оттиск глубиной 0.3 мм сохраняет четкость контуров даже под слоем полимера толщиной 150 мкм. Это делает технологию лидером в сфере тяжелого машиностроения и строительства.

Для обслуживания ударных станков не нужен персонал с высшим техническим образованием. Обучение оператора занимает всего 1-2 часа, а программное обеспечение имеет простой интерфейс.

Читаемость маркировки после покраски зависит от глубины исходного оттиска. Стандартная порошковая краска ложится слоем от 80 до 120 мкм. При глубине удара в 0.4 мм буквы остаются хорошо заметными благодаря рельефным краям. Тень в углублениях создает необходимый контраст для визуального контроля и считывания сканером.

Для гарантии результата рекомендуют увеличивать размер шрифта до 6-8 мм. Мелкие символы высотой 2-3 мм могут полностью скрыться под слоем густой краски. Также важно подбирать иглы с острым углом заточки 60-90° для получения четких стенок канавки. Вертикальные стенки оттиска лучше удерживают визуальную форму после полимеризации порошка в печи при +200°C.

Если краска все же перекрыла номер, информацию можно восстановить методом легкой шлифовки поверхности. Абразив снимет слой полимера с плоских участков, но оставит пигмент в углублениях. Этот прием создает отличный цветовой контраст между металлом и кодом.

Ресурс карбидной иглы - 100-500 тыс. ударов в зависимости от твердости металла. При работе с алюминием один инструмент служит до двух лет при полной загрузке смены. На нержавеющей стали износ наступает быстрее в 3-4 раза. Постепенное затупление кончика приводит к снижению глубины и потере четкости мелких элементов.

Стоимость новой иглы составляет небольшую часть от общего бюджета на эксплуатацию. Процесс заточки изношенного инструмента на алмазном круге позволяет продлить его жизнь еще на 2-3 цикла. Важно сохранять исходный угол конуса для обеспечения повторяемости символов.

Своевременная чистка возвратной пружины и смазка направляющих предотвращает заклинивание бойка. Пыль и металлическая стружка внутри головки ускоряют износ иглы на 30%. Установка защитного чехла на маркировочный узел снижает риск попадания грязи.

Ударная маркировка идеально подходит для работы с криволинейными поверхностями большого радиуса. Портативные устройства плотно прижимают к стенке трубы с помощью специальных V-образных опор. Игла совершает удары перпендикулярно поверхности в каждой точке траектории. Это исключает искажение знаков и обеспечивает равномерную глубину по всей длине надписи.

Для маркировки баллонов высокого давления используют стационарные стенды с вращателями. Заготовка вращается синхронно с движением маркировочной иглы. Глубина удара строго контролируется для исключения ослабления стенки сосуда. Нормативы допускают съем металла на величину не более 5-10% от проектной толщины.

Трубы малого диаметра, до 50 мм, требуют использования специальных тисков с центрированием. Вибрация при ударе может вызвать смещение легкой детали и порчу кода. На оборудовании с ЧПУ скорость процесса достигает 2-4 символов в секунду.

Современные ударно-точечные станки эффективно наносят двухмерные коды типа DataMatrix. Каждая точка кода формируется отдельным ударом иглы с высокой точностью позиционирования. Контроллер рассчитывает координаты сотен точек за доли секунды. В итоге на металле появляется квадратная матрица, которую легко считывают промышленные сканеры.

Качество считывания 2D-кода зависит от контрастности каждой точки. Инженеры настраивают глубину и диаметр лунок для создания четкого рисунка. Использование игл с закругленным кончиком диаметром 0.2-0.4 мм дает лучший результат. Такие точки имеют правильную форму и хорошо отражают свет под разными углами.

Метод DataMatrix превосходит обычные штрих-коды по устойчивости к повреждениям. Даже при потере 20-30% площади кода информация восстанавливается за счет встроенных алгоритмов коррекции ошибок. Маркировка ударом защищает данные от истирания и воздействия масел.

Уровень шума при механическом ударе составляет от 80 до 95 дБ в зависимости от материала заготовки. Пустотелые детали типа труб или коробок работают как резонаторы и усиливают звук. Пневматические системы создают характерный прерывистый гул и шипение при сбросе воздуха.

Длительная работа без защиты органов слуха может привести к утомлению персонала. В цехах с работающим оборудованием операторы обязательно используют наушники.

Снизить шум на 10-15 дБ помогают специальные звукоизоляционные кабины или экраны. Плотные шторы из резины или ПВХ гасят акустические волны вокруг станка. Также применяют метод демпфирования самой детали с помощью магнитных накладок или песка. Это убирает звонкие вибрации тонкого металла при контакте с иглой.

Правильный выбор частоты ударов также влияет на комфорт в помещении. Высокочастотные вибрации создают менее раздражающий звук по сравнению с редкими мощными хлопками.

Производительность ударного станка составляет от 1 до 5 символов в секунду при высоте шрифта 3-5 мм. Скорость напрямую зависит от требуемой глубины и твердости металла. Для создания глубокого оттиска на стали игла движется медленнее для накопления энергии удара. На алюминии головка перемещается с максимальным ускорением.

Нанесение DataMatrix кодов занимает чуть больше времени из-за большого количества точек. Матрица размером 10х10 мм печатается в течение 5-10 секунд. Это вполне вписывается в такты работы большинства сборочных конвейеров.

Для ускорения процесса применяют многоголовочные системы маркировки. Они наносят несколько строк текста одновременно, что повышает выработку в 2 раза. Использование пневматических прижимов сокращает время на фиксацию и выгрузку деталей. Общая эффективность линии растет при интеграции маркиратора в автоматическую цепь с роботами-манипуляторами.

Механическое нанесение номера создает концентраторы напряжений в структуре металла. Для деталей авиации и атомной промышленности это может быть критично при циклическом нагружении. Глубокие острые борозды иногда становятся очагами зарождения усталостных трещин. Поэтому для таких изделий применяют метод клеймения иглами со сферическим кончиком.

Нормативная документация строго регламентирует зоны нанесения и глубину маркировки на нагруженных элементах. Обычно выбирают участки с минимальными растягивающими напряжениями. Глубина оттиска не должна превышать 0.1-0.2 мм для сохранения расчетного сечения детали. Ударная технология официально разрешена для маркировки ответственных узлов машин и судов.

Эффект наклепа при ударе даже немного повышает твердость металла на дне лунки. Это упрочняет поверхность и замедляет износ в зоне маркировки. Доказано, что правильно выполненный номер не влияет на общую несущую способность балок и плит.
