Ультразвуковая сварка

Высокочастотные механические колебания сонотрода передают энергию в зону контакта двух деталей под воздействием статического давления. В первые миллисекунды процесса поверхности начинают совершать микроскопические возвратно-поступательные движения относительно друг друга. Эти вибрации эффективно разрушают хрупкие оксидные пленки и удаляют поверхностные загрязнения прямо в зоне стыка.

Когда чистые слои металла приходят в соприкосновение, между атомами возникают прочные связи без перехода материала в жидкую фазу. Поверхности фактически притираются на молекулярном уровне, что гарантирует высокую чистоту и надежность будущего соединения.

Такой механизм исключает необходимость использования агрессивных химических флюсов или предварительного травления заготовок перед началом работ. Выделение тепла происходит локально из-за внутреннего трения и пластической деформации микронеровностей рельефа. Температура в месте контакта обычно не превышает 30% или 50% от точки плавления металла, поэтому внутренняя структура сплава остается стабильной. Когда вибрации прекращают, под действием сжимающего усилия формируется монолитный узел.

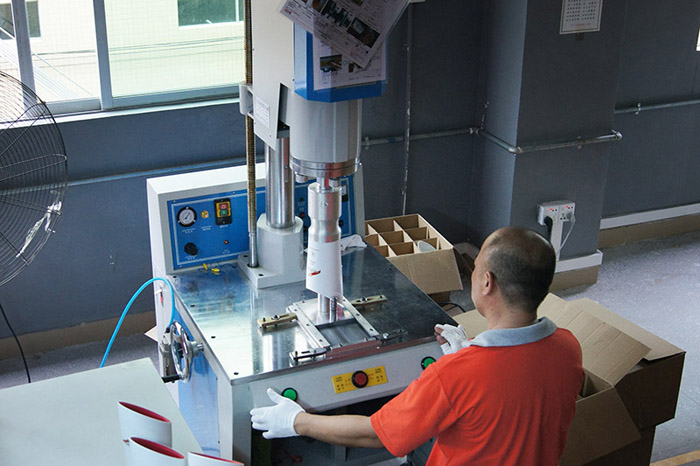

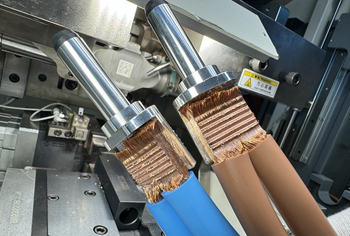

Эта технология - один из лучших способов создания надежных контактов между медными и алюминиевыми элементами в электротехнике. При обычной сварке эти металлы образуют хрупкие прослойки, которые быстро разрушают соединение под действием вибрации или перепадов температуры. Ультразвуковой метод работает в твердой фазе, поэтому атомы перемешиваются без возникновения опасных химических соединений.

Электрическое сопротивление такого стыка остается минимальным, так как металлы сохраняют свою природную чистоту и проводимость. Часто этот способ выбирают для приварки медных клемм к алюминиевым шинам или для сборки литий-ионных аккумуляторов. Процесс занимает меньше 1 секунды и обеспечивает идеальную повторяемость результатов при массовом выпуске продукции.

Соединение получается герметичным и выдерживает значительные нагрузки на разрыв даже при малой площади контакта. В процессе работы не возникают искры или дым, что позволяет использовать оборудование в чистых помещениях или лабораториях. Если толщина листов отличается в несколько раз, параметры генератора настраивают под более тонкий материал для исключения его повреждения.

Сонотрод выступает в качестве передаточного звена, которое направляет механические колебания от конвертера непосредственно к деталям. Этот инструмент изготавливают из высокопрочных титановых или стальных сплавов, которые способны выдерживать огромные циклические нагрузки без разрушения.

Форма и размеры сонотрода должны точно соответствовать акустическому резонансу системы на заданной частоте. Его рабочая поверхность часто имеет специальную насечку, которая предотвращает проскальзывание инструмента по поверхности металла. Благодаря этому энергия передается в зону стыка с максимальным коэффициентом полезного действия.

В процессе работы сонотрод не только вибрирует, но и оказывает статическое давление на заготовки для их плотного прилегания к опоре. Инструмент должен иметь высокую износостойкость, так как постоянное трение о металл может изменить его геометрию. Если сонотрод изнашивается, амплитуда колебаний падает и качество сварки заметно ухудшается. Для каждой задачи разрабатывают индивидуальную конфигурацию наконечника, которая учитывает форму и толщину соединяемых элементов.

Технология наиболее эффективна для работы с тонкими листами, фольгой и проволокой, где толщина заготовок не превышает 2-3 мм. Когда вибрации проходят через слишком толстый слой металла, энергия рассеивается и затухает до того, как она достигнет зоны контакта. Это делает невозможным создание прочной связи на массивных деталях или толстостенных плитах.

Для алюминия предел толщины обычно выше, чем для стали, из-за его высокой пластичности и способности передавать акустические волны. Метод идеально подходит для приварки тонких выводов к массивным основаниям или для герметизации медных трубок. Если требуется соединить более толстые элементы, используют другие методы контактной сварки или увеличивают мощность генератора до экстремальных значений. Но рост мощности приводит к быстрому нагреву сонотрода и риску повреждения поверхности детали.

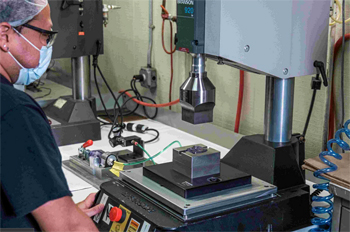

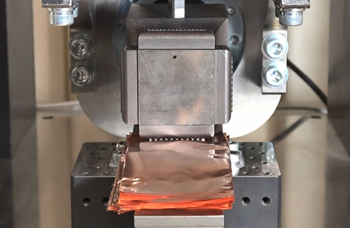

Минимальная толщина практически не ограничена, поэтому метод часто применяют для сварки фольги толщиной в несколько мкм. При работе с разнородными материалами толщину подбирают так, чтобы более мягкий металл находился со стороны сонотрода. Это позволяет энергии легче проникать к границе раздела двух сред.

Частота 20 кГц находится на границе слышимости человеческого уха и обеспечивает оптимальный баланс между мощностью и точностью воздействия. На ней механические колебания имеют достаточную амплитуду для разрушения оксидных пленок на большинстве промышленных металлов. Оборудование такого типа обладает высокой надежностью и позволяет передавать значительную энергию в зону сварки без перегрева компонентов.

Для более мелких и чувствительных деталей в микроэлектронике часто выбирают установки с частотой 35 кГц или 40 кГц. Высокая частота дает возможность работать с меньшей амплитудой, что бережет хрупкие компоненты от разрушения. Выбор частоты определяет размеры сонотрода, так как он должен соответствовать половине длины звуковой волны в материале.

При 20 кГц инструмент имеет удобные габариты для установки на автоматические линии и роботы. Генераторы на этой частоте работают стабильно и позволяют точно настраивать время импульса с шагом в несколько миллисекунд. Чем выше частота, тем меньше зона термического влияния, но и глубина проникновения энергии снижается.

В микроэлектронике этот метод называют микросваркой, или Wire Bonding, так как его используют для присоединения тончайших золотых или алюминиевых проволок. Диаметр такой проволоки может составлять от 15 до 50 мкм, что требует ювелирной точности позиционирования инструмента.

Ультразвук позволяет создавать надежные контакты на полупроводниковых кристаллах без их перегрева и повреждения тонких структур. Весь процесс протекает мгновенно, поэтому производительность автоматических установщиков достигает тысяч соединений в час. Метод гарантирует отсутствие флюса и брызг металла, которые могут вызвать короткое замыкание в плотном монтаже. Соединение получается вибростойким и долговечным, что крайне важно для работы процессоров и датчиков в экстремальных условиях.

Для таких задач используют специальные капиллярные сонотроды, которые подают проволоку и варят ее одновременно. Качество каждой точки контролируют с помощью систем технического зрения и датчиков усилия на отрыв в режиме реального времени. Если контакт получается слабым, система мгновенно останавливает процесс для корректировки настроек.

Ультразвуковая сварка потребляет в разы меньше электроэнергии, чем традиционные методы дуговой или контактной обработки. Это происходит благодаря тому, что нагрев локализуют исключительно в зоне стыка на глубине нескольких микрон. Энергия не тратится на прогрев всего объема детали, окружающего воздуха или на расплавление присадочных материалов.

Весь цикл занимает доли секунды, поэтому общие затраты мощности на одно соединение остаются ничтожными. Генератор потребляет ток только в момент подачи импульса, а в остальное время находится в режиме ожидания. Такая экономия позволяет снизить себестоимость продукции и уменьшить нагрузку на электрические сети предприятия.

При массовом производстве выгода становится еще более заметной, так как отсутствие расходных газов и проволоки дополнительно сокращает операционные расходы. Оборудование не требует мощных систем принудительной вентиляции, что также снижает затраты на содержание цеха. Высокий коэффициент полезного действия делает технологию привлекательной для экологичного производства.

Для получения надежного результата операцию настраивают по четырем ключевым параметрам: амплитуде, давлению, времени и энергии. Амплитуда определяет размах колебаний сонотрода и интенсивность трения между поверхностями заготовок.

Давление обеспечивает плотный контакт и формирование молекулярных связей в финальной фазе процесса. Если давление будет слишком низким, то возникнет проскальзывание и перегрев поверхности без сварки. При избыточном давлении металл может деформироваться или прилипнуть к инструменту, что приведет к порче детали.

Время сварки обычно измеряют в миллисекундах, и этот параметр должен быть строго выверен для каждой толщины. Современные контроллеры позволяют вести сварку до достижения заданного значения энергии, что нивелирует влияние грязных или неровных поверхностей. Система автоматически продлевает или сокращает импульс в зависимости от реального сопротивления в зоне стыка. Также отслеживают глубину внедрения инструмента в металл, которая служит косвенным признаком прочности шва.

Нагрев при воздействии ультразвука носит поверхностный характер и происходит только в точках соприкосновения микроскопических неровностей. Энергия вибрации переходит в тепло в тончайшем слое, который быстро остывает за счет высокой теплопроводности остальной массы металла.

Температура в зоне контакта поднимается и падает практически мгновенно, поэтому окружающий материал не успевает прогреться. Это предотвращает рост зерен в структуре сплава и сохраняет все его механические свойства в первозданном виде. Метод называют холодным, потому что он не вызывает закалочных явлений или отпуска металла вблизи шва.

Отсутствие широкой зоны нагрева исключает деформацию и коробление тонких листов или прецизионных деталей. Можно смело варить элементы, которые расположены в непосредственной близости от чувствительных пластиковых корпусов или электроники. Металл не меняет цвет, а на поверхности не образуется окалина или цвета побежалости. Соединение получается очень аккуратным и часто не требует никакой последующей обработки или шлифовки.

Амплитуда - физический размах движений рабочего конца сонотрода, который обычно составляет от 10 до 50 мкм. Величина этого параметра определяет скорость выделения тепла и интенсивность разрушения оксидных пленок на границе раздела. Для твердых металлов, таких как сталь или никель, требуется меньшая амплитуда, но большее давление и время воздействия. Мягкие металлы, например алюминий, варят на высоких амплитудах для быстрого достижения пластического состояния.

Если выбрать амплитуду неправильно, прочность шва окажется недостаточной из-за неполного разрушения поверхностных слоев. Чрезмерная амплитуда приводит к перегреву металла и его налипанию на рабочий инструмент, что портит внешний вид точки. Сильная вибрация также может вызвать появление усталостных трещин в тонких деталях вблизи зоны захвата.

Современные генераторы позволяют плавно регулировать амплитуду в процессе одного импульса для получения идеального результата. Сначала подают мощный всплеск для очистки поверхностей, а затем снижают размах для качественной проковки стыка. Настройку проводят на тестовых образцах с обязательным испытанием на разрыв для нахождения оптимального значения.

Несмотря на способность ультразвука удалять легкие загрязнения, наличие толстого слоя масла или коррозии может значительно снизить прочность шва. Жировая пленка выступает в роли смазки и препятствует возникновению необходимой силы трения между деталями. В этом случае энергия будет уходить на нагрев масла, а не на пластическую деформацию металла. Перед началом работ заготовки желательно обезжирить и очистить от грубой ржавчины для получения стабильного результата.

Шероховатость поверхности также имеет значение, потому что слишком гладкие детали варятся дольше из-за малой площади первичного контакта. Влага на металле моментально превращается в пар под действием вибрации, что может вызвать появление микроскопических пор в шве.

Если детали имеют защитное гальваническое покрытие, параметры сварки подбирают с учетом свойств этого слоя. Некоторые покрытия, например цинк или никель, могут затруднять процесс, поэтому время импульса немного увеличивают. В идеальных условиях поверхности должны быть сухими и чистыми на молекулярном уровне. Но метод остается гораздо менее требователен к подготовке, чем аргоновая или лазерная сварка.

Ультразвуковой метод считается самым щадящим способом соединения для деталей с хрупкой внутренней структуры. Вибрации локализованы в месте прижима и практически не распространяются по телу заготовки при правильной настройке опоры. Это позволяет приваривать контакты непосредственно к керамическим платам или стеклянным подложкам без риска их растрескивания.

Отсутствие электрического тока, проходящего через всю деталь, защищает чувствительные полупроводники от статических разрядов и пробоев. Метод полностью исключает воздействие мощных электромагнитных полей, которые возникают при контактной точечной сварке. Безопасность обеспечивают за счет использования высоких частот, которые не входят в резонанс с крупными элементами конструкции.

При проектировании узла нужно учитывать расположение критических компонентов, чтобы они не находились в узлах пучности звуковой волны. Иногда для изоляции наиболее хрупких зон от побочных вибраций применяют специальные демпфирующие прокладки.
