Ультразвуковая толщинометрия

Выбор типа преобразователя определяет область применения прибора и точность замеров.

Раздельно-совмещенные датчики имеют в одном корпусе два независимых кристалла: один излучает сигнал, другой принимает его. Эти элементы разделены акустическим барьером. Такая схема идеальна для поиска коррозионных поражений и измерения малых толщин, так как она минимизирует влияние шумов от начального импульса.

Совмещенные датчики используют один и тот же кристалл для обеих функций. Они отличаются более узким пучком и высокой проникающей способностью, что позволяет измерять значительные толщины металла до нескольких сотен миллиметров. Но совмещенные датчики имеют большую мертвую зону, из-за которой невозможно проводить точные измерения на тонких стенках.

Понимание этой разницы позволяет инженеру правильно подобрать оснастку для контроля конкретного типа изделий, будь то тонкостенные трубы или массивные отливки.

Ультразвуковой толщиномер не измеряет расстояние напрямую, а фиксирует время прохождения волны. Пересчет этого времени в миллиметры происходит на основе значения скорости звука, которое заложено в память прибора.

Важно понимать, что скорость ультразвука в стали, алюминии или чугуне существенно различается. Даже у разных марок сталей этот показатель может варьироваться из-за особенностей легирования или термической обработки. Если перед началом работ не провести калибровку по образцу с известной толщиной из того же материала, погрешность может составит несколько миллиметров.

Профессиональный подход требует выполнения калибровки непосредственно на объекте перед каждой серией замеров. Это гарантирует, что прибор учитывает индивидуальные акустические свойства конкретного сплава, обеспечивая метрологическую точность результатов, необходимую для промышленной экспертизы.

Традиционные толщиномеры учитывают время прохода волны через весь слой, включая краску, что приводит к завышению показателей. Современные приборы оснащены режимом «эхо-эхо», или технологией Thru-Coat. Принцип основан на измерении времени между двумя последовательными донными эхо-сигналами, отраженными от границы раздела металла.

В этом случае время прохождения звука через слой краски просто вычитается из общего расчета. Это позволяет проводить контроль толщины стенок резервуаров и трубопроводов без необходимости механического удаления защитного покрытия.

Такая технология экономит значительные средства и время при обследовании эксплуатируемых объектов, так как сохраняет целостность антикоррозийного слоя. Заказчик получает точные данные о фактическом состоянии металла, игнорируя толщину грунта, эмали или других полимерных защитных материалов на поверхности.

Грубая поверхность со следами глубокой коррозии, рисок от резца или окалины - серьезное препятствие для ультразвука. Неровности создают воздушные зазоры между датчиком и металлом, из-за чего энергия сигнала рассеивается, не проникая внутрь детали. При высокой шероховатости на экране прибора возникают хаотичные шумы, а полезный отраженный импульс затухает или исчезает вовсе.

Согласно техническим регламентам поверхность в месте замера должна быть очищена до металлического блеска. В случаях, когда механическая зачистка невозможна, специалисты применяют специальные контактные жидкости с повышенной вязкостью. Они заполняют микронеровности и обеспечивают стабильную передачу волн.

Подготовка поверхности - залог получения стабильных и воспроизводимых показаний, особенно при работе на старых инженерных коммуникациях.

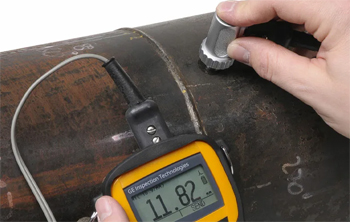

Контроль криволинейных поверхностей требует особого внимания к геометрии контакта. При установке плоского датчика на трубу возникает лишь точечное соприкосновение, что делает невозможным ввод достаточной энергии звука.

Для работы с трубами малого диаметра применяют специализированные малогабаритные датчики с уменьшенной площадью контакта или специальные притирочные насадки, повторяющие радиус трубы. Важное правило - ориентация раздельно-совмещенного датчика: линия раздела между кристаллами должна быть перпендикулярна оси трубы. Это обеспечивает минимальное искажение пути луча и позволяет точно фиксировать остаточную толщину стенки в местах наибольшего износа.

Несоблюдение этих правил ведет к значительным ошибкам в измерениях, что крайне опасно при дефектовке котельного оборудования и технологических трубопроводов высокого давления.

Температурный фактор оказывает двойное влияние на процесс измерения. Во-первых, при нагреве металл расширяется, а скорость распространения ультразвука в нем снижается. Если измерять горячую деталь прибором, откалиброванным при комнатной температуре, показания будут ложно завышены. Во-вторых, обычные датчики и контактные гели не рассчитаны на работу при температурах выше +50 градусов: они могут мгновенно выйти из строя или потерять свои акустические свойства.

Для контроля работающих агрегатов, таких как паропроводы или печные узлы, применяются специальные высокотемпературные преобразователи с линиями задержки и термостойкие смазки. Профессиональные приборы имеют встроенную функцию температурной компенсации, которая автоматически пересчитывает скорость звука в зависимости от температуры объекта. Это позволяет получать достоверные данные без остановки производственного цикла.

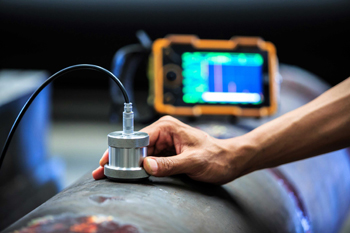

Ультразвуковые волны высокой частоты практически не способны распространяться в воздухе, поэтому наличие прямого контакта между датчиком и металлом недостаточно. Для передачи звуковой энергии необходимо полностью исключить воздушную прослойку.

Контактная жидкость, которую часто называют куплантом, служит связующим звеном. В качестве купланта могут использоваться специальные акустические гели, вода, глицерин или технические масла. Выбор зависит от состояния поверхности и положения детали. Для вертикальных поверхностей и потолочных швов применяются густые гели с высокой адгезией, которые не стекают в процессе работы.

Использование неподходящих жидкостей или их отсутствие делает проведение контроля невозможным. Качественный куплант обеспечивает максимальную передачу энергии, что позволяет прибору четко видеть дно детали даже при наличии сильного затухания сигнала в материале.

При обследовании объектов с внутренней коррозией на экране толщиномера могут появляться нестабильные показания. Язвенная коррозия создает сложный рельеф на внутренней поверхности, от которого ультразвук отражается в разные стороны. В некоторых случаях сигнал может отражаться от боковой стенки глубокой язвы, показывая локальное критическое утонение.

Для подтверждения достоверности специалист проводит сканирование вокруг проблемной точки. Если показания плавно меняются, это свидетельствует о равномерном износе. Резкий скачок цифр при перемещении датчика на миллиметр часто указывает на наличие глубокого точечного дефекта. Для окончательной верификации рекомендуется использовать приборы с визуализацией сигнала, называемой А-сканом.

Просмотр формы волны позволяет инспектору отличить реальное отражение от донной поверхности от помех, вызванных включениями или донными отложениями.

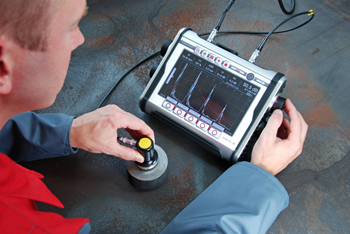

А-скан - графическое отображение принятого ультразвукового сигнала на экране прибора в виде пиков и всплесков. Простейшие толщиномеры показывают только цифры, но профессиональное оборудование всегда дублирует их визуальной картинкой.

Просмотр А-скана позволяет специалисту контролировать весь процесс измерения: он видит начальный импульс, донные отражения и возможные шумы от структуры металла. Визуализация сигнала помогает исключить ошибки, связанные с неправильной настройкой прибора или плохим акустическим контактом. Инспектор может вручную настроить усиление или установить порог срабатывания точно на нужный пик, что критически важно при работе со сложными материалами, такими как чугун или нержавеющая сталь.

Использование приборов с поддержкой А-скана значительно повышает достоверность результатов контроля и является обязательным требованием при обследовании особо ответственных технических устройств.

Такие материалы, как чугун, аустенитные стали или некоторые медные сплавы, обладают крупнокристаллической структурой, которая сильно рассеивает ультразвуковые волны. Границы зерен работают как микроскопические зеркала, отражая звук во всех направлениях. В результате полезный сигнал быстро затухает, не доходя до обратной поверхности детали. При попытке замера толщины таких изделий обычный высокочастотный датчик покажет отсутствие сигнала или случайные цифры.

Для решения этой проблемы применяются низкочастотные преобразователи, волны которых имеют большую длину и легче огибают препятствия в виде границ зерен. Также требуется использование приборов с мощным генератором и возможностью глубокой регулировки усиления.

Контроль крупнозернистых материалов требует от специалиста высокой квалификации и предварительного подбора параметров на контрольных образцах из аналогичного материала.

Хотя ультразвуковая толщинометрия ценится за возможность работы с одной стороны, наличие доступа к обеим поверхностям позволяет существенно повысить достоверность данных.

Двухсторонний доступ дает возможность провести прямые микрометрические измерения, которые служат эталоном для настройки ультразвукового прибора. Это особенно важно для деталей со сложной внутренней структурой или при наличии расслоений в металле. Ультразвук может отразиться от внутреннего дефекта, приняв его за заднюю стенку, что приведет к ложному результату.

Сопоставление данных ультразвукового контроля и механических замеров в контрольных точках позволяет исключить системные ошибки и подтвердить правильность выбора скорости звука. Такой комплексный подход является золотым стандартом при первичной дефектовке сложного оборудования и позволяет гарантировать отсутствие скрытых погрешностей в отчетной документации.

Расслоение - серьезный металлургический дефект, представляющий собой полость внутри листа или трубы, ориентированную параллельно поверхности. При проведении толщинометрии ультразвуковой импульс отразится от этой полости гораздо раньше, чем от противоположной стенки. Прибор внезапно покажет значение, составляющее примерно половину или треть от номинальной толщины металла.

Если при этом на экране А-скана виден четкий и сильный сигнал, это является верным признаком наличия расслоения или крупного неметаллического включения. Обычный замер толщины превращается в эффективный метод дефектоскопии листового проката.

Своевременное обнаружение таких зон критически важно для строительных металлоконструкций и сосудов, работающих под давлением, так как расслоения катастрофически снижают несущую способность материала и могут привести к разрушению объекта.
