Ультразвуковое сверление

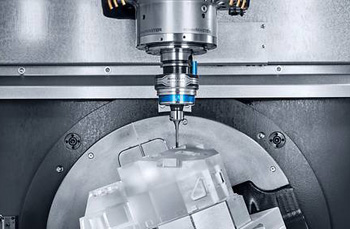

Ультразвуковой метод основан на механическом микроскалывании частиц материала, поэтому в зоне контакта полностью отсутствуют электрические разряды и высокие температуры. Лазерный луч или электрическая искра вызывают плавление и испарение металла, что неизбежно создает зону термического влияния и меняет структуру сплава. Когда работают ультразвуком, заготовка остается холодной, а ее физико-химические свойства сохраняются в первоначальном виде.

Эта технология исключает появление микротрещин и прижогов, которые часто возникают при термических способах воздействия. Она незаменима для обработки диэлектриков типа стекла и керамики, которые не проводят ток и не поддаются электроэрозии.

Инструмент при ультразвуковой прошивке не касается заготовки напрямую, так как между ними всегда находится слой абразивной суспензии. Подобный подход позволяет получать отверстия с высокой точностью без оплавления кромок. В отличие от лазера ультразвук обеспечивает идеальную цилиндричность глубоких каналов без образования конусности. Качество поверхности после такой обработки соответствует 7–8 классу чистоты, что часто исключает необходимость финишного шлифования.

Для производства рабочих наконечников выбирают вязкие и износостойкие стали, которые способны выдерживать циклические нагрузки без разрушения. Часто применяют нержавеющие стали марок 12Х18Н10Т или серебрянку, потому что эти материалы обладают отличной передачей акустической энергии.

В отличие от традиционного сверления инструмент здесь должен быть мягче обрабатываемой заготовки. Абразивные зерна из суспензии внедряются в поверхность наконечника и превращают его в эффективную режущую матрицу. Если использовать слишком твердый сплав, инструмент начнет трескаться под действием ультразвукового резонанса.

Державки и концентраторы выпускают из титановых сплавов или специальных сортов легированной стали для обеспечения высокой добротности колебательной системы. Когда инструмент изнашивается по длине, его рабочие характеристики восстанавливают путем подрезки торца и повторной настройки частоты генератора. Форма пуансона точно повторяет геометрию будущего отверстия, что позволяет получать квадратные или фасонные полости. При изготовлении серийных деталей используют сменные наконечники, которые крепят к основному волноводу на резьбе или с помощью пайки.

Величина фракции порошка в суспензии напрямую определяет итоговую гладкость поверхности металла или керамики. Когда применяют крупные зерна карбида бора размером 100–150 мкм, скорость прошивки возрастает, но на стенках остаются заметные микросколы.

Для получения зеркального блеска в зону обработки подают тонкие пасты с частицами алмаза размером менее 5 мкм. Выбор абразива осуществляют исходя из требований чертежа к классу чистоты и желаемой скорости выполнения заказа. Правильный подбор концентрации состава в жидкости обеспечивает стабильный съем материала без забивания канала отходами.

Жидкость в суспензии не только удерживает зерна, но и выносит мелкую пыль из глубоких полостей за счет кавитационных эффектов. Подобный процесс предотвращает повторное перемалывание уже отделенных частиц, что положительно влияет на точность размеров. Когда сверлят глубокие каналы малого диаметра, вязкость масляной или водной основы снижают для улучшения циркуляции.

Качество абразива контролируют перед каждой заправкой системы, так как наличие посторонних примесей вызывает глубокие царапины. Настройка параметров смеси позволяет достигать шероховатости на уровне Ra 0.16–0.32 без применения дополнительных полировальных операций.

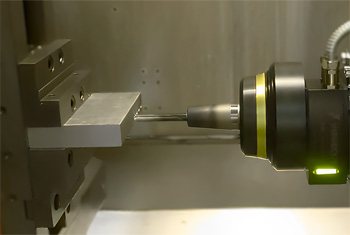

Ультразвуковой метод позволяет получать отверстия, глубина которых превышает диаметр в 15–20 раз при сохранении идеальной прямолинейности оси. При механическом сверлении тонкий инструмент часто уходит в сторону из-за недостаточной жесткости и деформации стебля. Ультразвуковой пуансон не вращается и не испытывает огромных осевых нагрузок, поэтому он сохраняет заданный вектор движения в плотных слоях металла.

Специальные системы подачи суспензии под давлением обеспечивают очистку дна канала на глубине до 50 мм и более. Это открывает возможности для создания систем охлаждения в лопатках турбин и деталях космических аппаратов. Для повышения эффективности глубокого сверления применяют ступенчатые волноводы, которые усиливают амплитуду колебаний на самом кончике инструмента.

Когда диаметр отверстия составляет всего 0.5 мм, процесс требует ювелирной настройки резонанса для исключения поломки иглы. Скорость подачи шпинделя в таких случаях измеряют в микронах в секунду для предотвращения перегрузки системы. Результат обработки характеризуется полным отсутствием увода оси, что критично для прецизионных гидравлических узлов.

Главная особенность технологии в том, что форма отверстия в заготовке полностью копирует профиль торца инструмента. Если пуансон имеет квадратное, шестигранное или любое сложное сечение, ультразвук перенесет этот контур вглубь металла.

Метод позволяет изготавливать гнезда под ключи, шлицевые пазы и декоративные элементы в каленых деталях без использования фрезерования. Оборудование обеспечивает получение четких углов с минимальным радиусом скругления, который равен размеру зерна абразива. Процесс исключает появление заусенцев и наклепа на кромках сложной полости.

При изготовлении фасонных отверстий используют специальные оправки для надежной ориентации инструмента относительно осей станка. Когда выполняют многократную прошивку одинаковых пазов, точность их расположения контролируют по оптическим линейкам с шагом 1 мкм. Технология востребована при производстве штампов и пресс-форм, где требуется создание узких и глубоких щелей в инструментальной стали. Инструмент для таких работ делают на электроэрозионных станках для придания ему идеальной геометрии.

Ультразвуковая система эффективно работает только тогда, когда частота электрического сигнала совпадает с собственной частотой механических колебаний инструмента. В процессе сверления температура волновода меняется, а его длина постепенно уменьшается из-за износа, что сдвигает точку резонанса.

Современные генераторы оснащают схемами автоматической подстройки частоты (АПЧ), которые отслеживают фазовый сдвиг между током и напряжением. Электроника мгновенно корректирует выходной сигнал для поддержания максимальной амплитуды колебаний на торце сверла. Автоматизация гарантирует стабильность процесса и высокую производительность в течение всей смены.

Если резонанс нарушится, амплитуда упадет, а энергия начнет превращаться в тепло внутри преобразователя, что приведет к его выходу из строя. Датчики обратной связи передают информацию в блок управления, который блокирует работу при критическом рассогласовании параметров. Когда мастер устанавливает новый инструмент, система проводит процедуру сканирования для нахождения оптимальной рабочей частоты. Эта функция позволяет быстро менять оснастку разной массы и конфигурации без ручной калибровки.

Синтетические корунды обладают твердостью, которая уступает только алмазу, и имеют высокую склонность к хрупкому разрушению при ударах. Ультразвуковая обработка позволяет делать отверстия в часовых камнях и оптических деталях без риска появления сколов и трещин.

Процесс ведут при минимальной амплитуде колебаний в 5–10 мкм, чтобы микроудары абразива были максимально мягкими и частыми. В качестве рабочей среды используют алмазную суспензию, которая эффективно вышлифовывает полость в кристаллической решетке. Результат - идеальные отверстия диаметром от 0.1 мм для точных приборов и лазерной техники.

При сверлении прозрачных материалов важно исключить помутнение стенок, поэтому финишную стадию проводят с использованием ультратонких порошков. Заготовку фиксируют на специальном клее или в мягких восках для гашения паразитных вибраций, которые могут разбить хрупкий камень. Когда инструмент проходит сквозь деталь, давление снижают до нуля для предотвращения выкола на обратной стороне. Охлаждающая жидкость должна иметь стабильный химический состав для защиты поверхности кристалла от коррозии.

При ультразвуковом сверлении инструмент укорачивается одновременно с углублением в заготовку, так как абразив воздействует на обе поверхности. Величина этого износа может достигать 10–50% от глубины полученного отверстия в зависимости от твердости материала.

Для соблюдения точных размеров применяют системы лазерного замера длины пуансона после каждого цикла обработки. Компьютер вычисляет разницу и вносит коррекцию в программу перемещения шпинделя для достижения заданного дна. Учет износа позволяет получать глухие отверстия с допуском по глубине до 0.05 мм.

В массовом производстве используют метод компенсации по усилию прижима, когда станок поддерживает постоянный контакт инструмента с материалом. Когда амплитуда падает из-за уменьшения массы сверла, генератор повышает мощность для сохранения интенсивности разрушения. При достижении критического износа система подает сигнал оператору о необходимости замены наконечника.

Постоянная очистка рабочей смеси необходима для удаления мелкой металлической или керамической пыли, которая образуется при разрушении заготовки. Если продукты износа накопятся в суспензии, они начнут демпфировать удары абразивных зерен и скорость сверления резко упадет.

Вакуумный фильтр отделяет шлам от полезных частиц и возвращает чистую жидкость в резервуар для повторного использования. Подобный подход снижает расход дорогостоящего карбида бора и обеспечивает стабильное качество обработки. Система фильтрации также убирает случайные крупные включения, которые могут поцарапать зеркальную поверхность стенки.

Регулярная циркуляция состава предотвращает оседание тяжелого порошка на дне бака и в трубопроводах во время пауз в работе. Магнитные сепараторы дополнительно улавливают частицы стали при сверлении твердых сплавов на основе железа. Качество суспензии напрямую влияет на теплоотвод, так как чистая жидкость лучше проникает в микрозазоры между инструментом и деталью. Если в смеси остается только свежий абразив, кромки отверстия получаются ровными и не имеют дефектов формы.

В микроэлектронике технологию применяют для создания сквозных отверстий в кремниевых пластинах и подложках из нитрида алюминия. Традиционное сверление здесь невозможно из-за экстремальной хрупкости материала и риска его загрязнения продуктами износа сверл.

Ультразвук позволяет выполнять перфорацию с шагом в несколько микрометров без создания внутренних напряжений в кристалле. Процесс проходит при полном отсутствии электромагнитных помех, что важно для сохранения свойств будущих микросхем. Бесконтактный характер воздействия исключает риск появления микротрещин, которые могут привести к отказу устройства.

Для работы с полупроводниками используют дистиллированную воду в качестве основы суспензии для обеспечения чистоты поверхности. Точность позиционирования инструмента на таких станках достигает сотых долей микрометра за счет использования воздушных подшипников и гранитных станин. Когда отверстие готово, его края имеют идеальную геометрию без оплавления и химических изменений структуры. Метод позволяет интегрировать вертикальные каналы связи в многослойные чипы для повышения их производительности.

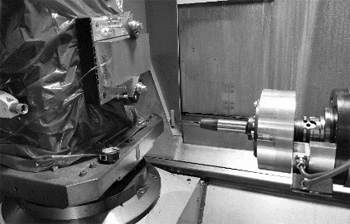

Концентратор или бустер служит для трансформации малых колебаний преобразователя в значительные перемещения рабочего инструмента. Конические концентраторы обеспечивают плавное увеличение амплитуды и обладают высокой механической прочностью при длительной нагрузке. Экспоненциальные модели дают максимальное усиление энергии, но требуют точного расчета для предотвращения усталостного разрушения металла.

Мастер подбирает форму волновода исходя из диаметра отверстия: чем меньше сверло, тем выше должна быть амплитуда для эффективного скалывания. Правильная геометрия этого узла определяет общий КПД всей ультразвуковой установки.

Ступенчатые концентраторы позволяют легко крепить различные насадки и обеспечивают удобство при серийной смене инструмента. Когда работают с массивными заготовками, выбирают волноводы с большой площадью торца для передачи высокой акустической мощности. Каждое устройство проходит обязательную проверку на отсутствие внутренних дефектов методом дефектоскопии. Использование качественных концентраторов из титана исключает перегрев шпиндельной бабки и повышает точность позиционирования.

Повышение частоты ультразвука с 2 до 40 кГц увеличивает количество микроударов абразива в единицу времени, что ускоряет разрушение металла. Но при росте частоты амплитуда перемещения инструмента обычно падает из-за физических ограничений пьезокерамики.

Инженеры ищут баланс между этими параметрами для каждого конкретного типа заготовки: для твердых сталей выбирают более высокие частоты. Когда сверлят вязкие металлы типа титана, частоту снижают для обеспечения более мощного выноса стружки из рабочей зоны. Стабильность частоты генератора гарантирует равномерный съем материала без скачков осевого давления.

На высоких частотах кавитационные эффекты в суспензии становятся более интенсивными, что способствует лучшей очистке дна отверстия. Подобный процесс предотвращает заклинивание пуансона в глубоких каналах и снижает риск перегрева наконечника. Современные цифровые системы позволяют модулировать сигнал, создавая пачки импульсов для повышения эффективности обработки. Результатом становится сокращение времени цикла на 20–30% при сохранении высокой точности.
